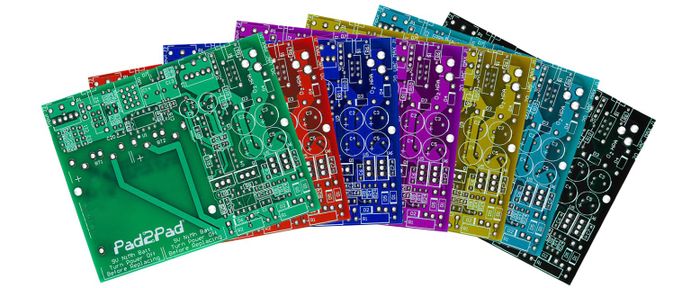

Màu xanh này là do lớp phủ được gọi là mặt nạ hàn, nó bảo vệ các đường mạch đồng trên lõi sợi thủy tinh của bảng mạch in (PCB) khỏi hơi ẩm, bụi, ngăn oxy hóa và cách điện giữa các đường mạch, chống đoản mạch. Lớp solder mask có nhiều màu khác nhau như xanh dương, đỏ, vàng, đen và trắng, nhưng màu xanh lá vẫn được ưa chuộng nhất.1. Tại sao màu xanh lá lại phổ biến nhất?
Trong thời kỳ đầu, do công nghệ còn hạn chế, việc kiểm tra chất lượng của bo mạch PCB phải được thực hiện thủ công bằng mắt thường. Công việc này rất vất vả vì công nhân phải tập trung vào các chi tiết nhỏ trên PCB. Màu xanh lá được lựa chọn vì các nhà nghiên cứu tâm lý tin rằng ánh sáng xanh lá có tác động thư giãn và giúp giảm căng thẳng. Họ cũng phát hiện rằng tế bào hình nón nhạy nhất với màu xanh lá.
2. Ưu điểm về vật lý của lớp mặt nạ hàn màu xanh:
Bởi vì màu xanh lá truyền thống được sử dụng cho lớp mặt nạ hàn, nên các trung tâm Nghiên cứu và Phát triển đã tập trung vào việc cải thiện loại mực mặt nạ hàn màu xanh này. Các thành phần hóa học tạo nên màu xanh thực sự cũng ảnh hưởng đến khả năng chống ăn mòn, chống đoản của bo mạch. Do đó, lớp mặt nạ hàn màu xanh lá có những đặc tính tốt nhất so với các màu sắc khác.

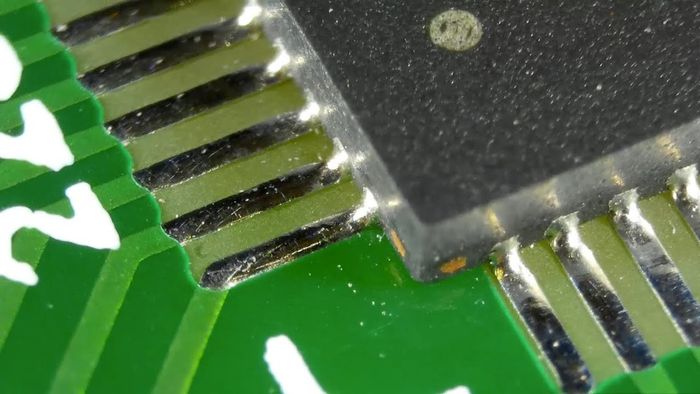

Trên các bo mạch PCB tiên tiến với mật độ linh kiện cao, chân dán bề mặt của các linh kiện nhỏ và gần nhau có nguy cơ tạo ra mối hàn bắt cầu hoặc đoản mạch. Lớp mặt nạ hàn màu xanh lá giúp ngăn chặn tình trạng này xảy ra với khoảng cách giữa 2 chân hàn là 0,1 mm. Cự ly này được gọi là solder mask dam, màu đỏ, vàng và xanh dương đảm bảo chống đoản với cự ly giữa 2 chân hàn là 0,12 mm, còn màu đen và trắng là 0,15 mm.
Tuy nhiên, màu xanh trong lớp mặt nạ hàn xuất phát từ clo và brom, hai loại halogen này ảnh hưởng lớn đến sức khỏe và môi trường. Công nghiệp sản xuất vi mạch hiện đã có các loại mặt nạ hàn không chứa halogen nhưng không có màu xanh lá đặc trưng.
3. Tiết kiệm chi phí trong sản xuất hàng loạt:
Để hiểu rõ về vấn đề chi phí, hãy xem video dưới đây:
