Thiết kế móng băng cho nhà hai tầng: Tiêu chí bản vẽ và quy trình thi công

Móng băng cho nhà hai tầng là yếu tố cực kỳ quan trọng trong việc xây dựng một công trình hoàn chỉnh. Một kết cấu móng băng đạt tiêu chuẩn sẽ đảm bảo cho ngôi nhà bền vững theo thời gian. Vì vậy, gia chủ cần nắm rõ về móng băng cùng với các tiêu chí bản vẽ và quy trình thi công. Dưới đây, Mytour sẽ cung cấp cho bạn thông tin chi tiết về vấn đề này. Hãy cùng tham khảo!

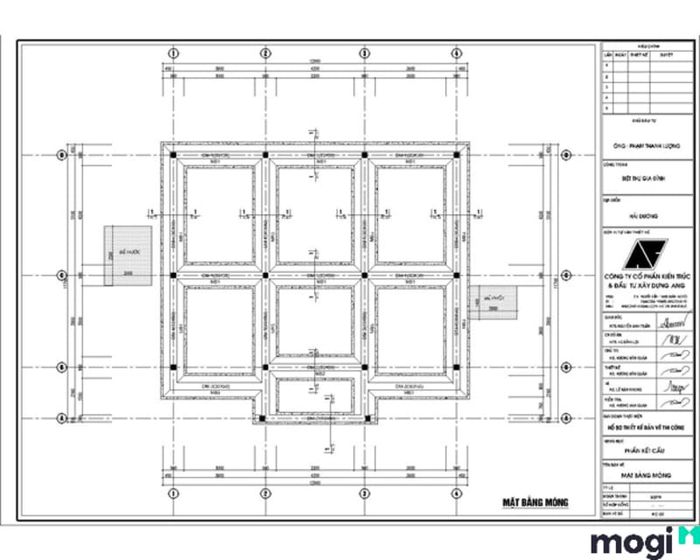

Bản vẽ móng băng cho nhà hai tầng

Bản vẽ móng băng nhà hai tầng là bản vẽ chi tiết mô phỏng cấu trúc móng băng. Bản vẽ này sẽ được thực hiện bởi đội ngũ thi công. Khi hoàn tất, đơn vị sẽ chuyển giao cho chủ nhà để họ có thể hiểu rõ về cấu trúc móng băng của mình. Qua đó, chủ nhà có thể đưa ra góp ý, nhận xét và phối hợp với nhà thầu thi công.

Tiêu chí của thiết kế móng băng cho nhà hai tầng

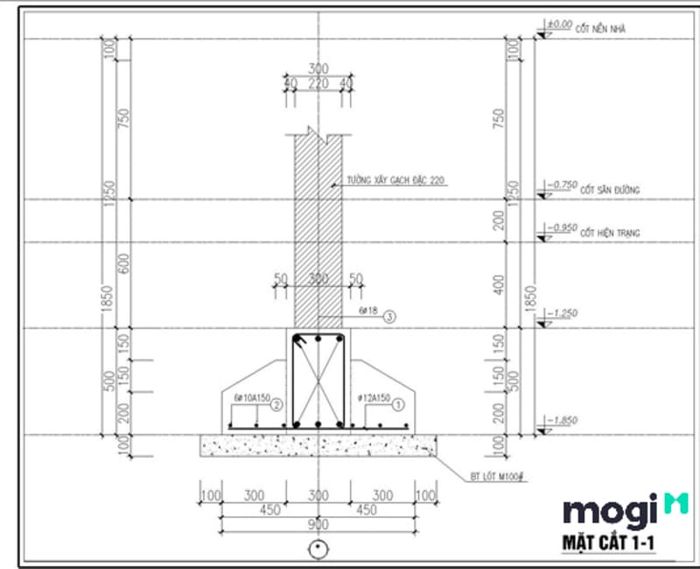

Kích thước của bản thiết kế kết cấu móng băng cho nhà hai tầng

Tiêu chuẩn kích thước của bản thiết kế móng băng được đưa ra nhằm đảm bảo tối đa độ an toàn cho công trình. Cụ thể như sau:

• Kích thước móng tiêu chuẩn thông dụng: (900-1200) x 350 (mm). Thép móng cần đạt kích thước là Φ12a150.
• Kích thước dầm móng tiêu chuẩn thông dụng: 300 x (500-700) (mm). Thép dầm móng phải đạt kích thước là 6Φ(18-22) cho thép dọc và Φ8a150 cho thép đai.
• Nếu gia chủ có kế hoạch xây dựng nhà cao tầng hoặc theo cấu trúc riêng, kiến trúc sư sẽ điều chỉnh móng băng. Lúc này, chiều cao dầm móng sẽ chiếm 1/10 chiều dài nhịp lớn nhất.

Khoảng cách bố trí cột, dầm, đai thép và móng

Khoảng cách giữa các cột, dầm, móng và đai thép sẽ được xác định dựa trên khoảng hở thông thuỷ của công trình. Tuy nhiên, các giá trị này không được nhỏ hơn kích thước lớn nhất và cũng không nhỏ hơn đường kính của cốt thép. Cụ thể:

• Khoảng hở của cốt thép phía dưới là 25mm
• Khoảng hở của cốt thép phía trên là 30mm
• Nếu cốt thép có 2 hàng, hai phần phía trên cần cách nhau 50mm.
• Nếu công trình thi công bằng đầm dùi, khoảng hở phía trên cần phải đủ để lọt đầm dùi.
• Khoảng cách giữa dầm sàn và dầm khung phải tạo thành góc vuông.

Các thông số kỹ thuật của vật liệu

Vật liệu cốt thép trong quá trình thi công móng băng có thể bị giảm tiết diện trong quá trình làm sạch, nhưng phải đảm bảo không vượt quá giới hạn cho phép, cụ thể là 2%.

Trước khi tiến hành thi công cốt thép, cần cố định cốt thép bằng khối bê tông. Tuy nhiên, cần chú ý đảm bảo khoảng cách cố định để giảm thiểu tối đa sự dịch chuyển.

Ván khuôn phải dày và chắc chắn. Đặc biệt, ván cần chịu được tải trọng lớn và không bị biến dạng khi trọng lượng bê tông thay đổi.

Nguyên liệu thi công cần được trộn theo tỷ lệ chính xác. Bên cạnh đó, hãy đảm bảo hỗn hợp không có tạp chất và sạch sẽ.

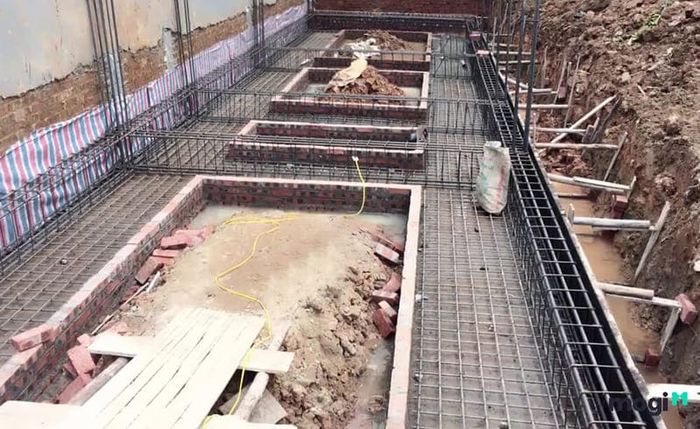

Móng băng – loại móng tiêu biểu cho nhà hai tầng

Móng băng là loại móng phổ biến nhất cho nhà hai tầng hiện nay. Chúng được phân loại thành móng mềm, móng cứng và móng kết hợp. Tùy thuộc vào từng công trình, kiến trúc sư và nhà thầu sẽ lựa chọn loại móng phù hợp.

Hiện nay, móng băng nhà hai tầng có chiều dài vượt trội so với chiều rộng. Móng thường được bố trí dưới nhà, dưới tường và dưới các cột. Đặc biệt, móng băng thường được ưa chuộng ở những khu vực có địa chất yếu.

Móng cọc

Móng cọc là loại móng được lắp đặt trên đầu các thanh cọc, tạo thành nhóm cọc liên kết với đài và giằng móng để tạo nên một cấu trúc vững chắc. Tùy vào độ sâu và độ lún của công trình, thợ thi công sẽ điều chỉnh số lượng cọc cần thiết. Móng cọc được ưu tiên sử dụng trong những địa hình phức tạp và nền đất yếu như ao, hồ.

Móng bè

Một loại móng phổ biến khác cho nhà hai tầng là móng bè. Loại móng này được thiết kế rộng dưới công trình để giảm áp lực lên nền đất. Hiện nay, móng bè thường được áp dụng ở những khu vực có nền đất yếu và khả năng kháng nén kém.

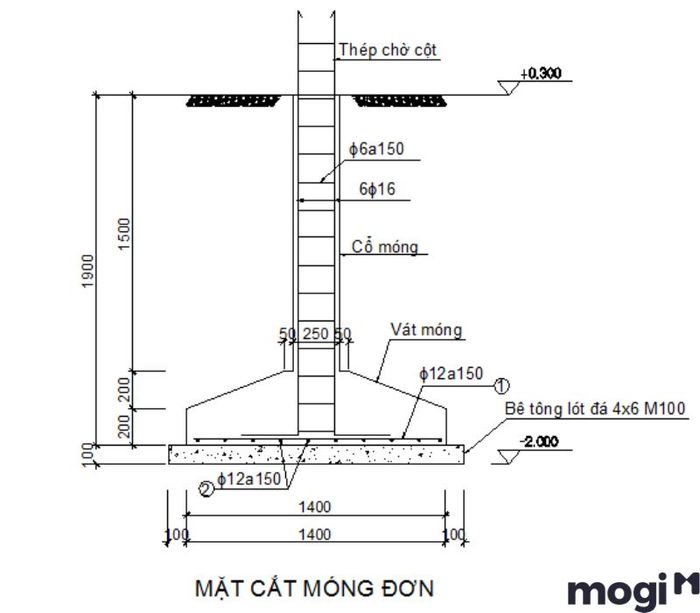

Móng đơn dùng trong thi công kết cấu móng băng cho nhà hai tầng

Móng đơn được sử dụng để nâng đỡ một cột hoặc một nhóm các cột gần nhau. Loại móng này được ưa chuộng trong những khu vực có nền đất cứng và chắc, chẳng hạn như vùng có nhiều đá hoặc sỏi. Hiện tại, móng đơn được coi là một lựa chọn tốt, bền vững và vững chắc. Tuy nhiên, không phải mọi kết cấu nhà hai tầng đều phù hợp với loại móng này.

Quy trình thiết kế móng băng cho nhà hai tầng

Giải phóng và san lấp mặt bằng

Đầu tiên, khi thi công móng băng, cần phải giải phóng và san lấp mặt bằng. Công việc này bao gồm việc di dời đồ đạc trong nhà, đảm bảo mặt bằng không còn vật dụng giá trị hoặc vật nuôi, và san lấp mặt bằng.

Bên cạnh đó, cần chuẩn bị các loại máy móc cần thiết để bắt đầu quá trình đổ móng.

Chuẩn bị nguyên liệu để đổ móng

Chuẩn bị cốt thép và cốp pha

Để đảm bảo chất lượng công trình tốt nhất, việc chuẩn bị cốt thép và cốp pha là rất quan trọng. Gia chủ cần lựa chọn thép thẳng, bền, dẻo, dễ uốn và có độ bền cao. Bề mặt thép phải sạch sẽ, không bị gỉ sét hay bong tróc.

Các bước gia công cốt thép

• Cắt thép
• Đổ lớp bê tông dày khoảng 10cm để lót
• Đặt bản kê lên lớp bê tông đã lót
• Đặt thép cho móng băng
• Đặt thép cho dầm móng
• Đặt thép chờ cho cột

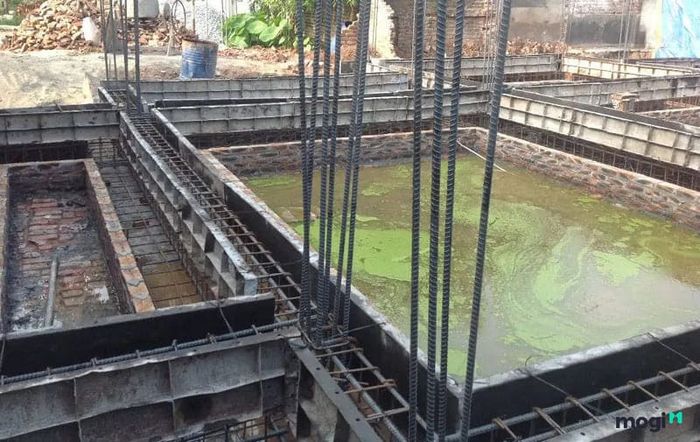

Thực hiện công đoạn đổ móng

Để đảm bảo công việc đổ móng đạt tiêu chuẩn, người thợ cần tuân thủ các quy định xây dựng nhà ở. Cần chắc chắn rằng bê tông được đổ đầy vào móng và không có tạp chất hay bụi bẩn. Trong quá trình đổ, nên tiến hành từ xa đến gần. Đặc biệt, sử dụng dụng cụ lót sàn hoặc bắc sàn để tránh đứng trực tiếp lên thành cốp pha, vì điều này có thể làm thay đổi vị trí của hệ thống thép.

Khảo sát địa chất một cách kỹ lưỡng

Khâu này rất quan trọng. Việc khảo sát địa chất một cách tỉ mỉ sẽ giúp bạn lựa chọn loại móng băng phù hợp. Móng băng thích hợp sẽ tạo điều kiện lý tưởng cho ngôi nhà 2 tầng bền bỉ theo thời gian.

Chọn phương án làm móng hợp lý

Mỗi loại móng và diện tích nhà sẽ yêu cầu các phương án thiết kế khác nhau. Hãy chú ý đến từng chi tiết trong khâu thiết kế móng để các giai đoạn thi công sau được thực hiện một cách tốt nhất. Như vậy, phần móng mới đảm bảo được độ vững chắc và chất lượng.

Thi công theo thiết kế và vật liệu đã định

Trong quá trình thi công, người thợ cần tuân thủ các quy định về xây dựng và thiết kế. Nhờ đó, ngôi nhà sẽ tránh được các vấn đề nghiêm trọng như: sụt lún, nứt nẻ nền,… Gia chủ cần lựa chọn đội thợ thi công có tay nghề cao, có kinh nghiệm lâu năm. Đối với những công trình quan trọng, không nên chọn đội thợ trẻ, thiếu kinh nghiệm.

Chọn lựa nguyên vật liệu thi công chất lượng cao

Trên thị trường hiện nay có rất nhiều loại nguyên vật liệu thi công. Rõ ràng, những nguyên vật liệu chất lượng sẽ được ưu tiên sử dụng cho các công trình nhà ở. Gia chủ cũng nên tham khảo các loại nguyên vật liệu phù hợp cho công trình của mình.

Chọn đơn vị thi công đáng tin cậy

Nếu bạn không thể đảm bảo các yếu tố trên, hãy tìm kiếm nhà thầu thi công uy tín. Đơn vị này sẽ hỗ trợ bạn từ việc chọn lựa nguyên vật liệu, thợ thi công, bản vẽ đến quá trình xây dựng. Ngoài ra, nhà thầu uy tín cũng sẽ cung cấp mức giá hợp lý và minh bạch để gia chủ tham khảo. Như vậy, việc chọn được nhà thầu tốt sẽ giúp gia chủ có được giá xây dựng hợp lý và công trình chất lượng.
