B550M Steel Legend tiếp tục là lựa chọn chiến lược của ASRock trong phân khúc bo mạch chủ tầm trung. Phiên bản B550M Steel Legend thay thế cho B450M Steel Legend được ưa chuộng năm trước và lần này, nó đã được nâng cấp gần như toàn diện từ thiết kế đến hệ thống VRM, đèn RGB, và các kết nối trên bo. Mình chia sẻ thêm với anh em dưới đây:Steel Legend là dòng bo mạch mới của ASRock, xuất hiện trên các nền tảng chipset gần đây của AMD và Intel, như B450, X470 của AMD và Z390 của Intel. ASRock phát triển dòng Steel Legend dựa trên 3 triết lý: thiết kế, độ bền và hiệu năng/giá. Với dòng bo này, ASRock chứng minh được khả năng tạo ra sản phẩm có vẻ ngoài đẹp mắt và tính thẩm mỹ tương đương với các đối thủ trên thị trường. Gần đây, ASRock đã làm cho dòng bo của mình ngày càng đẹp, ví dụ như dòng Aqua.
B550 Steel Legend có hai phiên bản, một phiên bản ATX và phiên bản B550(M) Steel Legend - M dạng micro-ATX. Thực tế, các bo mạch tầm trung hoặc giá rẻ sử dụng chipset B series, cả của Intel lẫn AMD, thì hình dạng micro-ATX được ưa chuộng và tôi khuyên bạn nên mua phiên bản này hơn là ATX. Đầu tiên, về mặt giá cả, so sánh giữa phiên bản B550M Steel Legend giá 3 triệu 790 ngàn và phiên bản B550 Steel Legend dạng ATX giá 5 triệu, ta thấy sự khác biệt. Tiếp theo, tôi nghĩ rằng micro-ATX vẫn đáp ứng đủ nhu cầu với 4 khe RAM, cũng như khe PCIe thứ cấp cho các loại SSD thêm vào hoặc thẻ âm thanh, chẳng hạn. Các cổng kết nối trên bo mạch và phía sau vẫn đầy đủ, vì dù bo mạch nhỏ lại nhưng cổng kết nối vẫn không đổi. Cuối cùng, về mặt kích thước gọn gàng - tôi ưa chuộng các thùng máy cỡ micro-ATX vì chúng nhỏ gọn hơn nhiều so với thùng mid tower, thích hợp với các bo mạch cỡ micro-ATX dễ dàng tìm mua và giá cả phải chăng hơn so với thùng máy cho mini-ITX thường rất đắt.

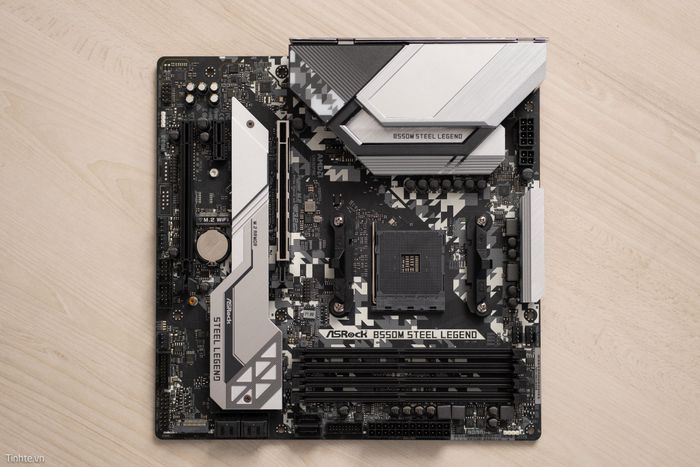

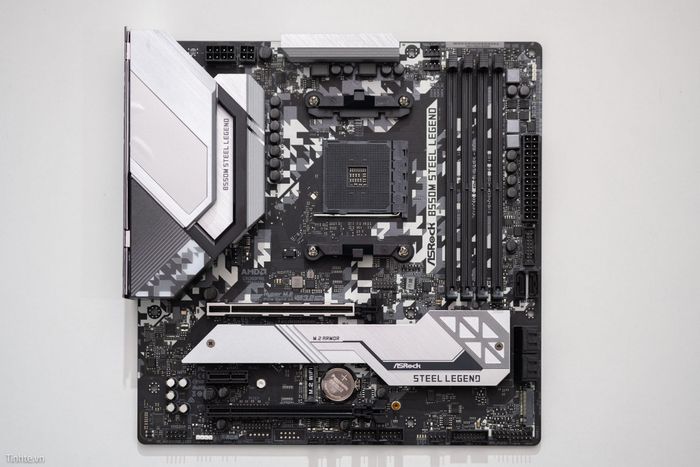

Cụ thể về B550M Steel Legend, điều khiến ấn tượng mạnh và cũng là một trong những yếu tố quan trọng ảnh hưởng đến quyết định mua sắm của người dùng là thiết kế của heatsink cho VRM và M.2 SSD. Tông màu chủ đạo là bạc của 'thép', với nền bo màu xám và đen đậm với các hoa văn giống như urban camo. Với màu sắc này, B550M Steel Legend phù hợp với việc xây dựng bộ máy màu trắng đen hoặc kết hợp với các linh kiện có vỏ màu sáng.

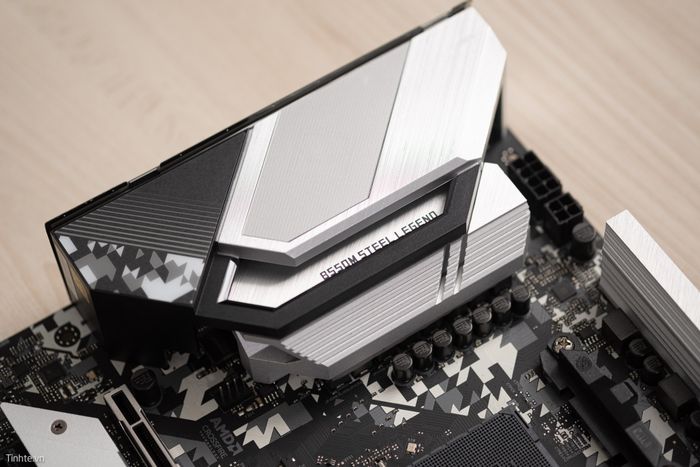

So với B450M Steel Legend, B550M Steel Legend giảm thiểu sự trống trơn với phần cover I/O lớn hơn và heatsink cho chipset tích hợp luôn với heatsink cho M.2 SSD. Nhờ điều này, khi nhìn vào bo mạch, ta không cảm thấy sự rời rạc - điều thường gặp trên các bo mạch giá rẻ do các hãng buộc phải cắt giảm linh kiện.

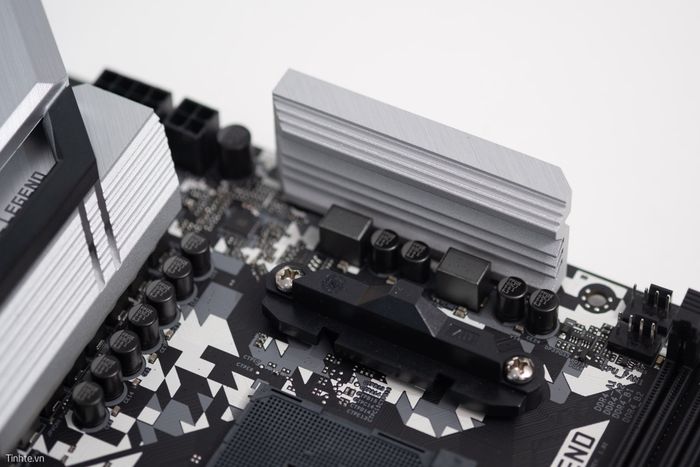

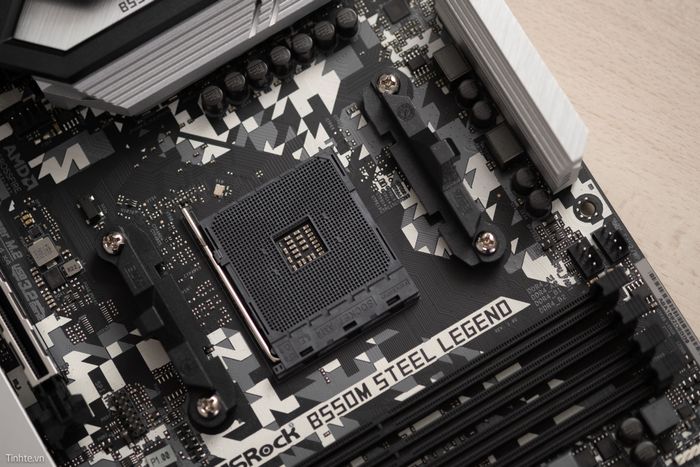

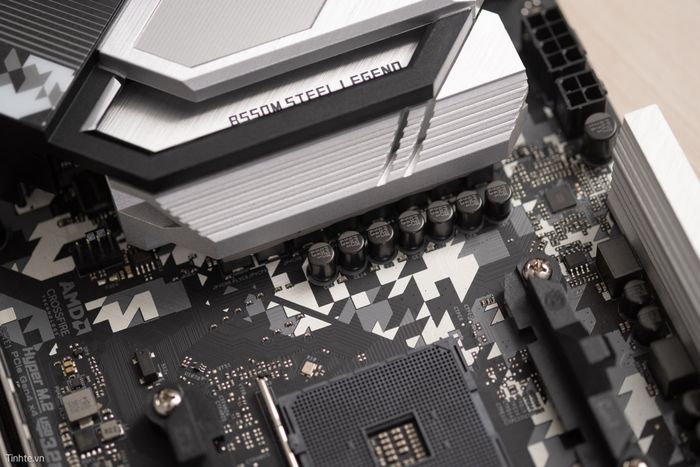

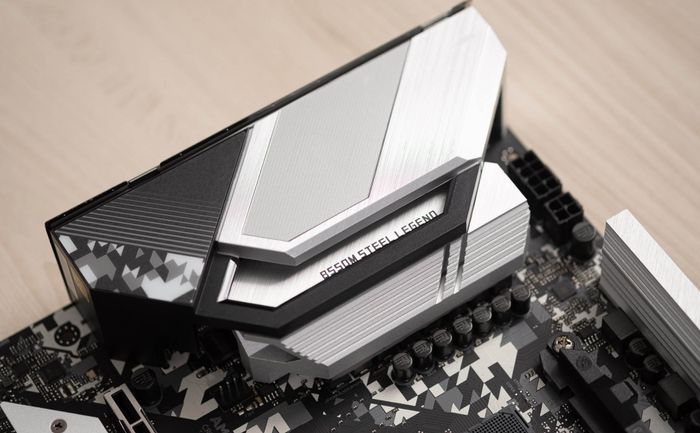

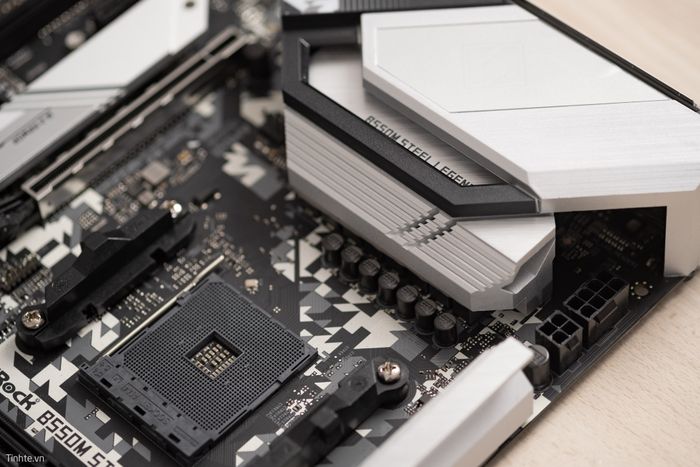

Bố cục của bo mạch vẫn giữ nguyên thiết kế truyền thống với dàn VRM được tản nhiệt bởi 2 cục heatsink khá dày. Trước đó, trên dòng bo mạch B450M Steel Legend, ASRock đã thực hiện rất tốt việc làm mát, và giờ đây, với B550M Steel Legend, điều này càng được cải thiện hơn với heatsink lớn hơn, được cắt thành nhiều lá hơn để có thể làm mát tốt hơn cho những con driver và MOSFET bên dưới.
Nói về hệ thống điện của B550M Steel Legend, nó hiện đang được trang bị 10 Power Stage. Chi tiết hơn, bo mạch này sử dụng vi điều khiển PWM uP9505P, hỗ trợ thiết lập 4 + 2 (4 cho Vcore và 2 cho Vsoc). ASRock cho biết việc có 10 Power Stage như vậy được thực hiện bằng cách sử dụng doubler để nhân đôi tín hiệu từ vi điều khiển PWM đến các Power Stage dạng Dr.MOS (Driver + MOSFET). Loại Dr.MOS được sử dụng là SiC654 của Vishay, mỗi Power Stage có thể cung cấp tới 50 A, tổng cộng hệ thống 10 Power Stage của B550M Steel Legend có thể cung cấp 400 A cho Vcore và 100 A cho Vsoc. Nhờ điều này, B550M Steel Legend có thể đáp ứng nhu cầu điện năng của các CPU Ryzen nhiều nhân, từ Ryzen 9 3900X với 12 nhân cho đến việc OC các CPU Ryzen thấp hơn như Ryzen 5 3600X.
Phần còn lại của hệ thống VRM trên B550M Steel Legend bao gồm những con cảm 60A và tụ đen loạt 12K của Nichicon, Nhật Bản. Kết nối nguồn trên bo mạch được cải tiến thành 8 + 4 để tăng cường khả năng OC, người dùng chỉ cần cắm vào chân 8 pin là đã có thể sử dụng được.

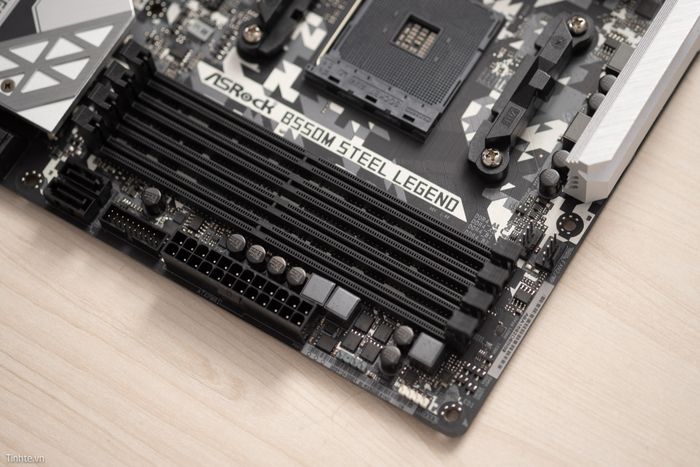

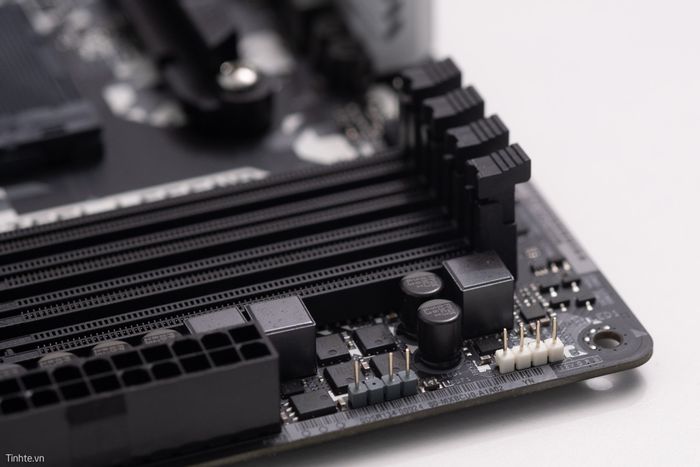

Bo mạch vẫn sở hữu 4 khe RAM DIMM và hỗ trợ xung RAM lên đến 4533 MHz (OC). Ryzen là dòng CPU rất nhạy cảm với tần số RAM do cầu Infinity Fabric giữa các cụm CCX và các thiết bị ngoại vi CPU hoạt động ở tốc độ 1800 MHz, vì vậy những kit RAM với xung 3600 MHz XMP vẫn là lựa chọn lý tưởng nhất.

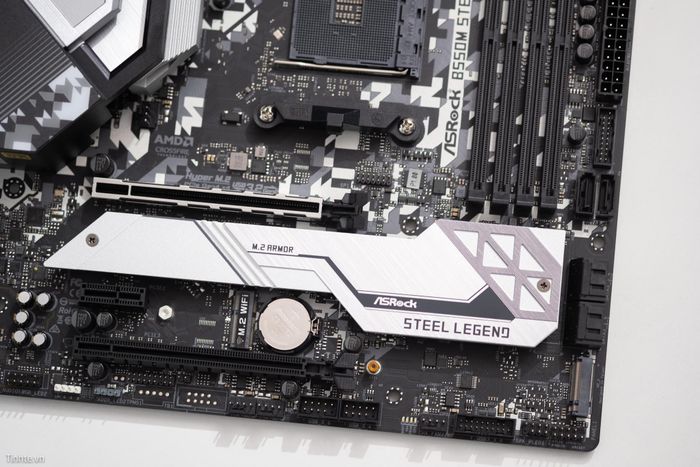

Bo mạch B550M Steel Legend có 2 khe M.2 dành cho ổ SSD, khe phía trên hỗ trợ PCIe 4.0 trực tiếp từ vi xử lý Ryzen 3000 series, cho phép sử dụng các ổ SSD PCIe 4.0 x4 tốc độ cao như Samsung 980 Pro. Khe còn lại chỉ hỗ trợ M.2 SATA3 6 Gb/s hoặc PCIe 3.0 x2.

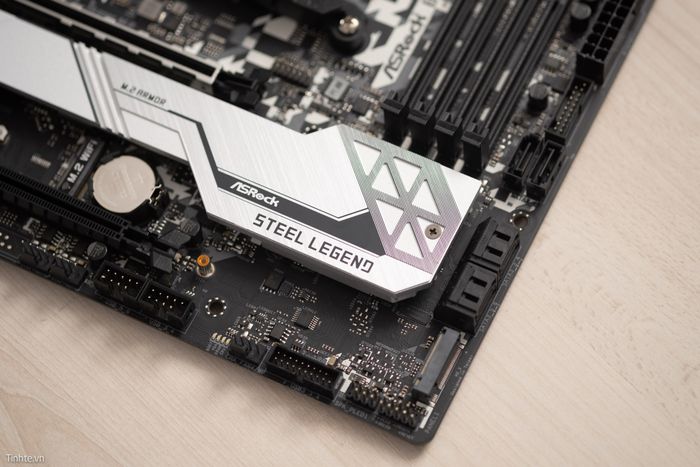

Heatsink lớn là một điểm cộng quan trọng trên bo mạch này, đặc biệt khi sử dụng các ổ SSD PCIe 4.0 với nhu cầu tản nhiệt cao. Một miếng heatsink dày và có diện tích lớn là giải pháp tốt để duy trì nhiệt độ lý tưởng cho vi điều khiển SSD, từ đó đảm bảo hiệu suất hoạt động. Điều này giúp tiết kiệm chi phí mà vẫn đảm bảo hiệu suất.

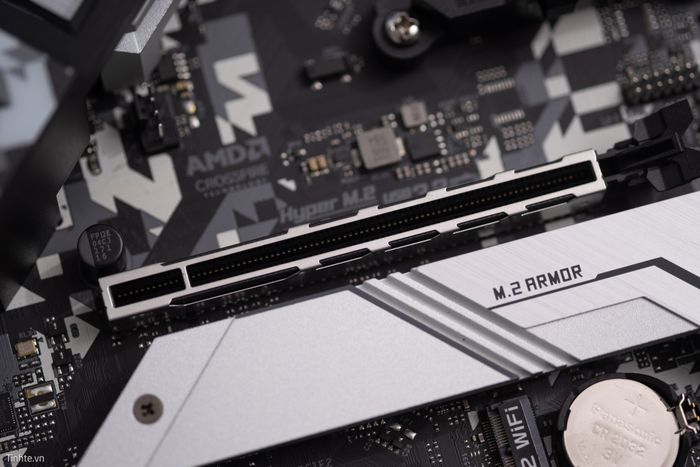

Khe PCIe x16 trên đỉnh đã được tăng cường để hỗ trợ PCIe 4.0 x16. Trước đây, trước khi Nvidia giới thiệu dòng RTX 30 series, để tận dụng băng thông lớn của PCIe 4.0 x16, người dùng buộc phải sử dụng card Radeon RX 5000 series của AMD, nhưng hiện nay đã có sự thay đổi.

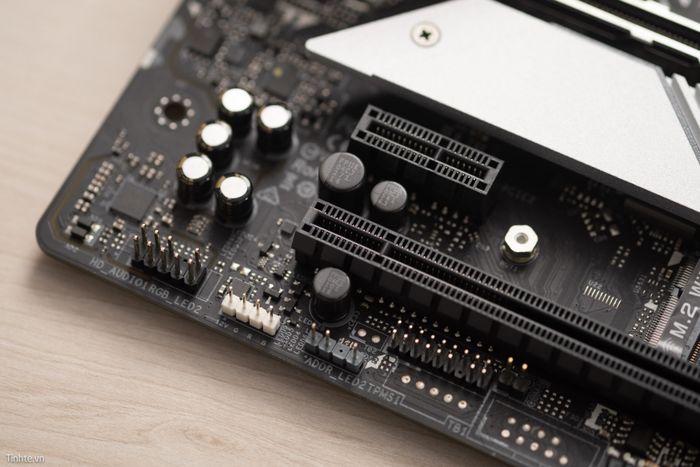

Ngoài khe PCIe x16 cho card đồ họa, B550M Steel Legend vẫn có một khe PCIe x1 và một khe PCIe x16 khác chạy ở PCIe 3.0 x4. Tôi đang sử dụng khe này để kết nối thêm một ổ SSD M.2 PCIe 3.0 x4 trên card add-in.

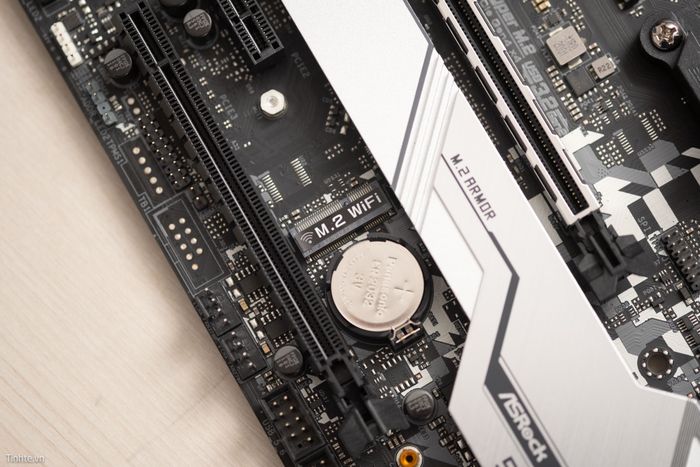

Thú vị nhất là khe M.2 E key dành cho Wi-Fi. Bo mạch này không tích hợp sẵn card Wi-Fi, nhưng trong trường hợp muốn sử dụng Wi-Fi, vẫn có khe cắm và đấu anten ở phía sau.

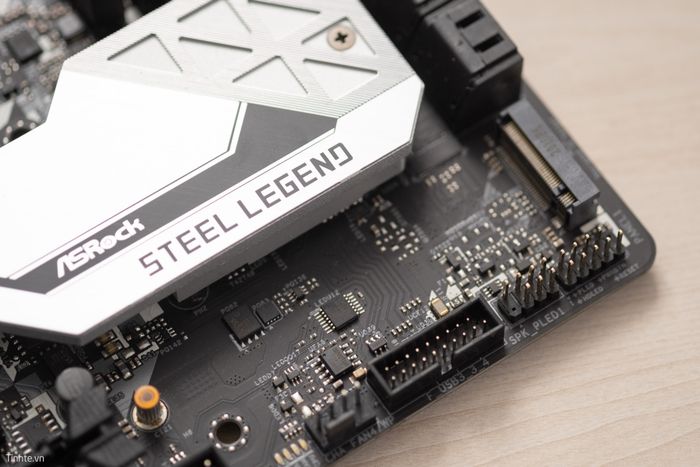

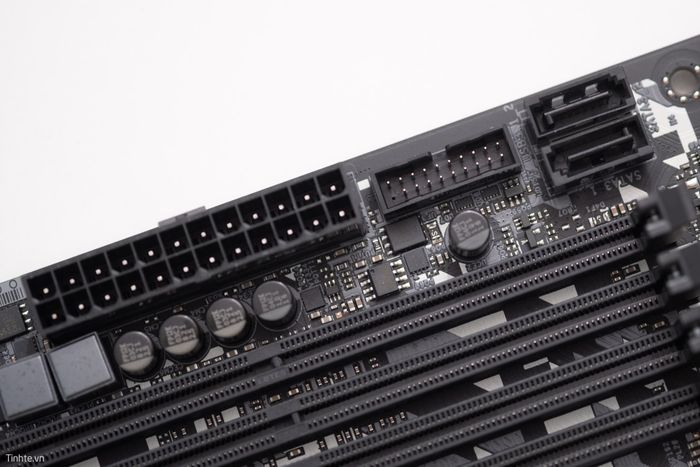

Về các kết nối trên bo để kết nối các cổng trên thùng máy hoặc trên card mở rộng, bo mạch B550M Steel Legend cung cấp đầy đủ các tính năng, bao gồm 2 cổng USB 3.0, 2 cổng USB 2.0, và 6 cổng SATA.

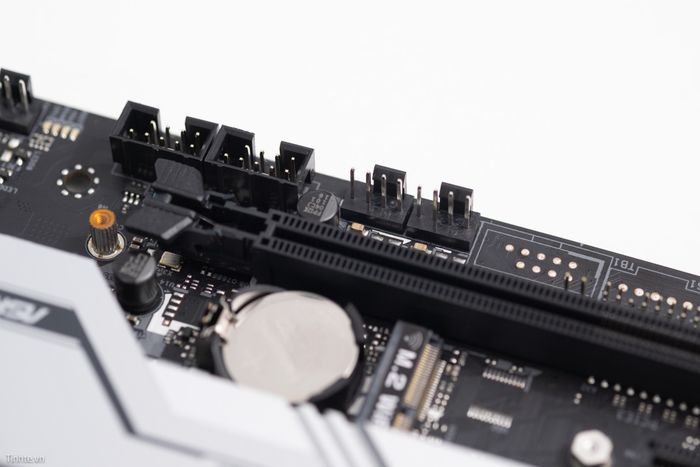

Bo mạch này đi kèm với 6 chân 4-pin cho quạt điều khiển tốc độ, cho phép lắp đặt một chiếc máy với đến 5 quạt case và 1 quạt tản nhiệt mà không cần sử dụng cáp hoặc hub chia quạt.
Nếu bạn quan tâm đến ánh sáng, B550M Steel Legend cung cấp trải nghiệm đèn sân khấu với hỗ trợ cho cả 2 công nghệ RGB hiện tại là 12 V RGB và 5 V Addressable RGB, với 4 cổng cắm được đặt ở các vị trí thuận tiện trên bo mạch.

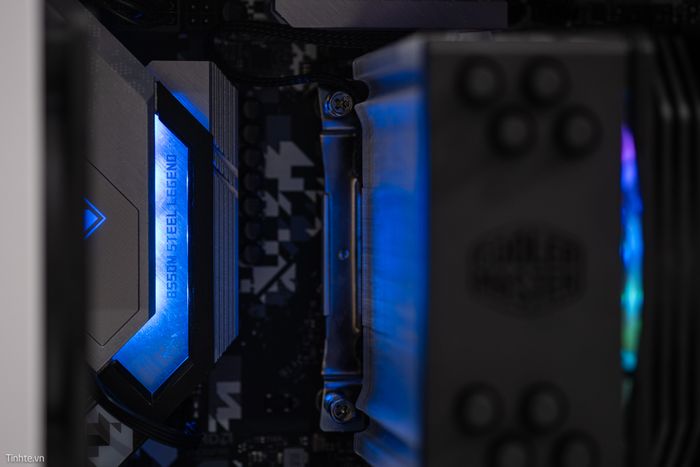

Đèn tích hợp trên bo mạch hiện có ở nhiều vị trí như cover I/O, logo Steel Legend và dưới heatsink chipset. ASRock sử dụng công nghệ đèn Polychrome cho bo mạch, người dùng có thể kết hợp với các sản phẩm của Razer Chroma nhờ hỗ trợ phần cứng từ ASRock.

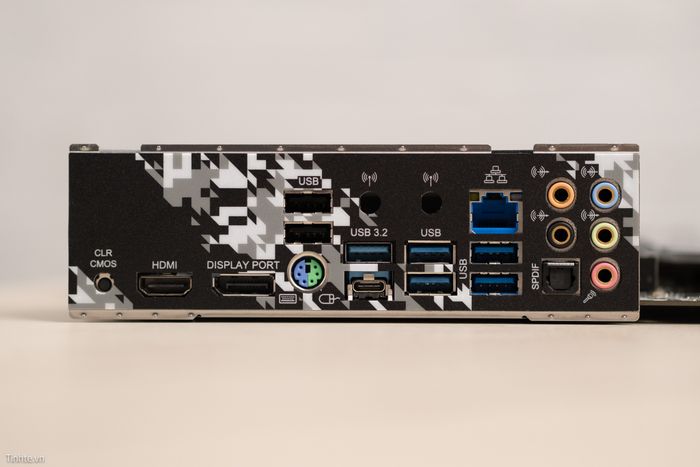

Tấm I/O shield được gắn sẵn thay vì là một miếng kim loại riêng lẻ, điều này giúp tránh việc quên khi lắp máy. I/O shield cũng được trang trí với hoa văn tương tự như bo mạch, rất chỉn chu. B550M Steel Legend cung cấp đầy đủ các cổng, bao gồm USB 3.2 Gen2 (10 Gbps) màu xanh nhạt, HDMI, DisplayPort, LAN 2.5 Gb, jack âm thanh và nút CLR CMOS.

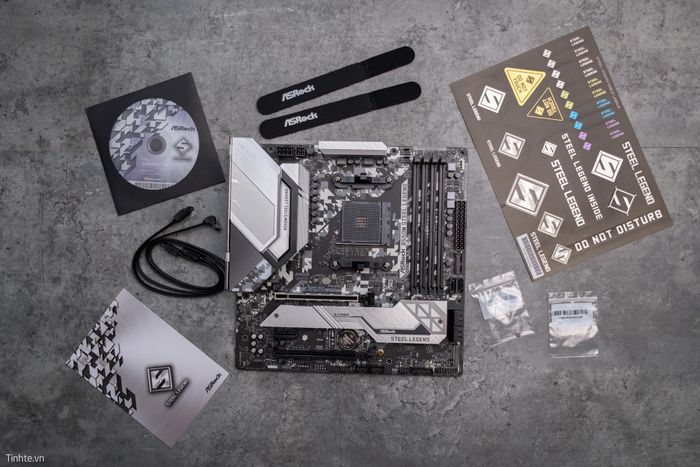

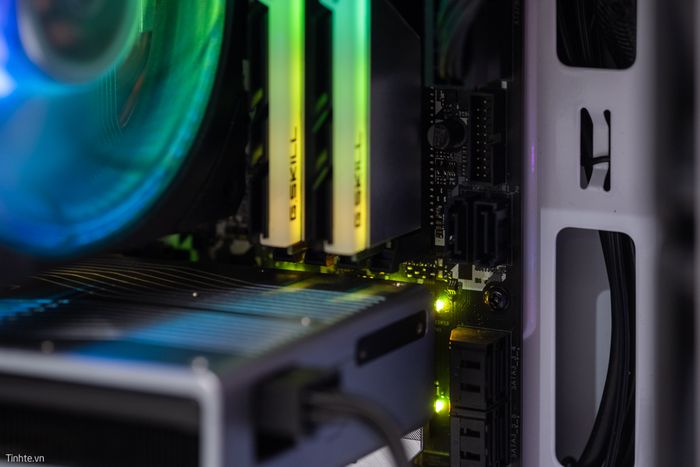

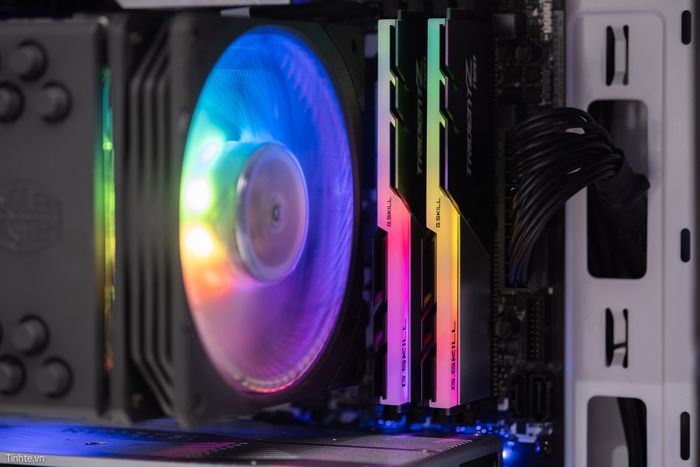

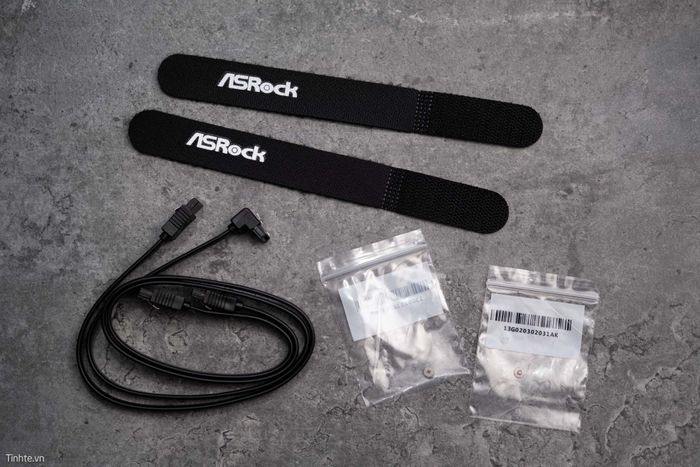

Tổng thể, dòng Steel Legend của ASRock vẫn là lựa chọn ưa thích của tôi với sự kết hợp giữa thẩm mỹ, hiệu suất và tính năng với mức giá phải chăng. B550M Steel Legend có nhiều cải tiến so với B450 Steel Legend, là sự lựa chọn tốt cho việc nâng cấp hệ thống hoặc xây dựng máy mới với Ryzen 3000 series hoặc Ryzen 4000 series sắp tới. ASRock cũng cung cấp chế độ bảo hành tốt, đảm bảo an tâm cho người dùng.Một số hình ảnh về việc mở hộp và hoàn thiện build với ASRock B550M Steel Legend:

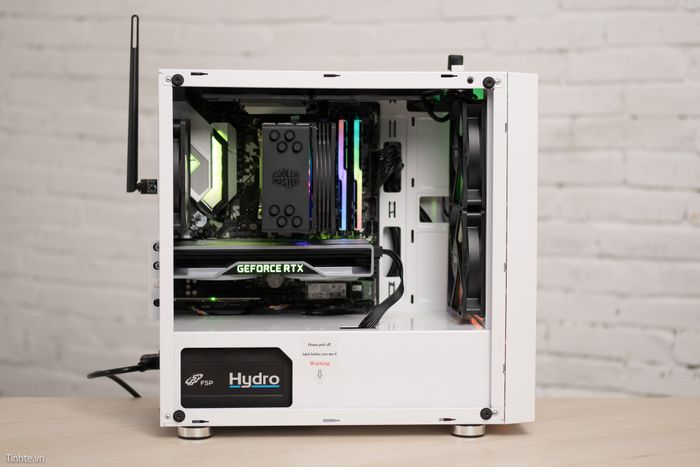

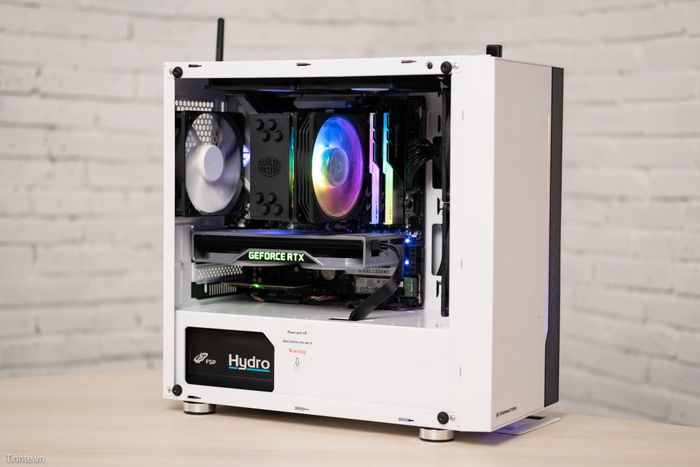

Dàn máy màu trắng của tôi có cấu hình như sau:- CPU: Ryzen 5 3600X;
- Bo mạch chủ: ASRock B550M Steel Legend
- Card đồ họa: GeForce RTX 2060 Founders Edition
- RAM: 2 x 8 GB G.Skill TridentZ Neo RGB DDR4-3600 CL16
- Tản nhiệt CPU: Cooler Master Hyper 212 Spectrum
- SSD: WD SN750 PCIe 3.0 x4 + Plextor SATA
- Nguồn: FSP Hydro 600W 80 Plus Bronze
- Vỏ case: Xigmatek Gemini Arctis
- Quạt tản nhiệt: 5 x NZXT FX122HP 120mm
