Thiết bị tự động này có khả năng cài đặt thời gian để bật tắt các thiết bị điện như đèn bảo vệ, quạt thông gió theo mong muốn của bạn.
Trong gia đình, chắc hẳn sẽ có những thiết bị cần tự động bật tắt theo thời gian cố định. Ví dụ như đèn bảo vệ ngoài sân được bật vào lúc 22h00 và tắt vào lúc 4h30 sáng. Thiết bị mà chúng tôi hướng dẫn dưới đây sẽ thực hiện công việc này hoàn toàn tự động.

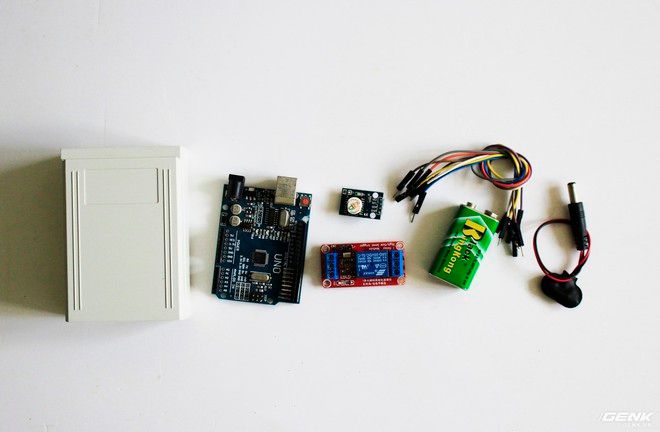

Chuẩn bị:
Một Board Arduino Uno R3 (giá khoảng 130.000đ)
Một Module Relay 5V (giá khoảng 25.000đ)
Một Module thời gian RTC DS3231 (giá khoảng 60.000đ)
Một hộp nhựa (giá khoảng 10.000 đồng)
Một Jack tròn cấp nguồn cho Arduino (giá khoảng 5000đ)
Bước 1:

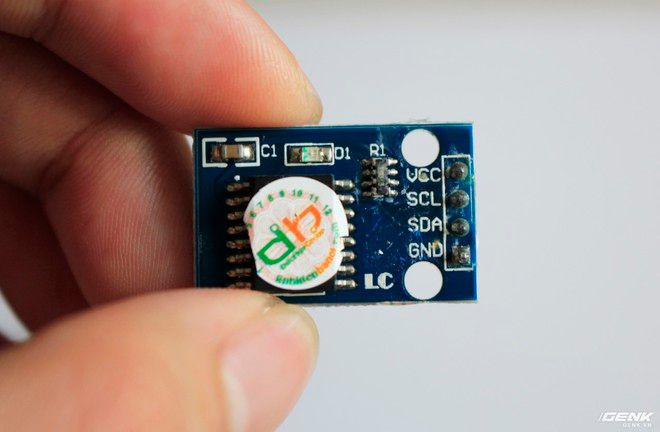

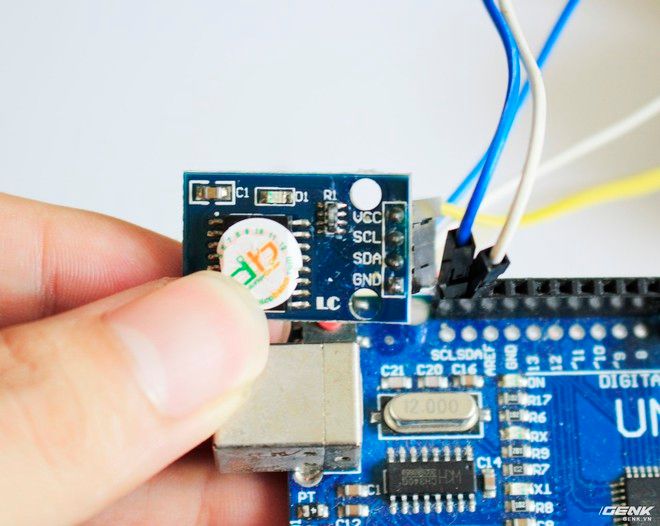

Trên module RTC DS3231 có tổng cộng 4 chân, trong đó có 2 chân nguồn và 2 chân tiếp xúc SCL và SDA. Ngoài ra, module này cũng có khay đặt pin riêng để lưu giữ giờ đồng hồ khi không có nguồn điện.

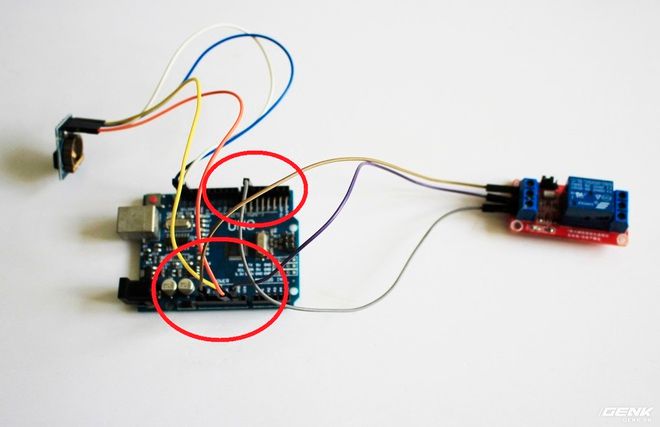

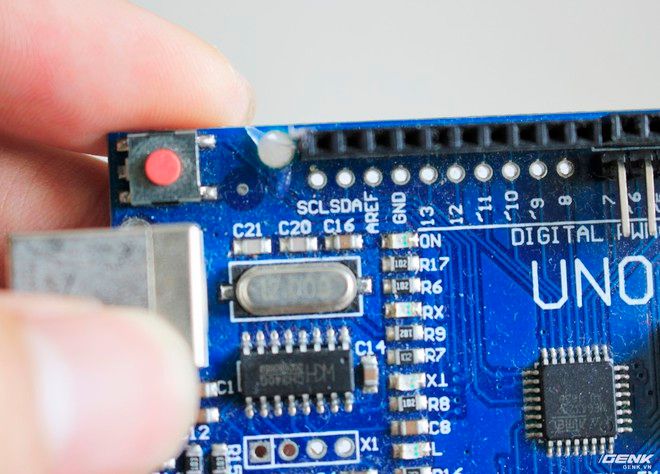

Trên Arduino Uno, chúng ta có 2 chân SCL và SDA nằm gần nút reset.
Kết nối dây của 2 chân này giữa 2 module với nhau.

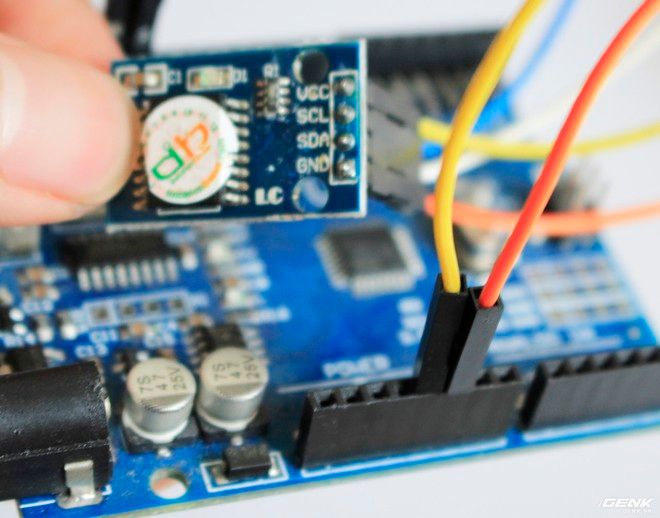

Và kế tiếp, cắm chân VCC và chân GND trên module RTC vào chân 5V và GND trên Arduino
Bước 2:

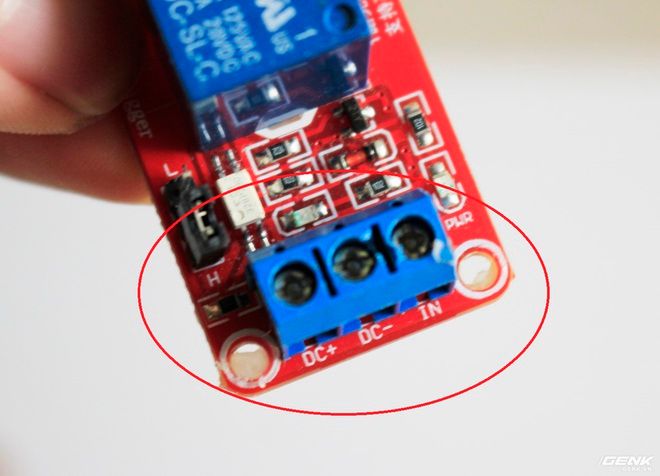

Trên Module Relay 5V, mỗi đầu chúng ta có 3 chân, chân D và D- là chân cấp nguồn, In là chân tiếp xúc.

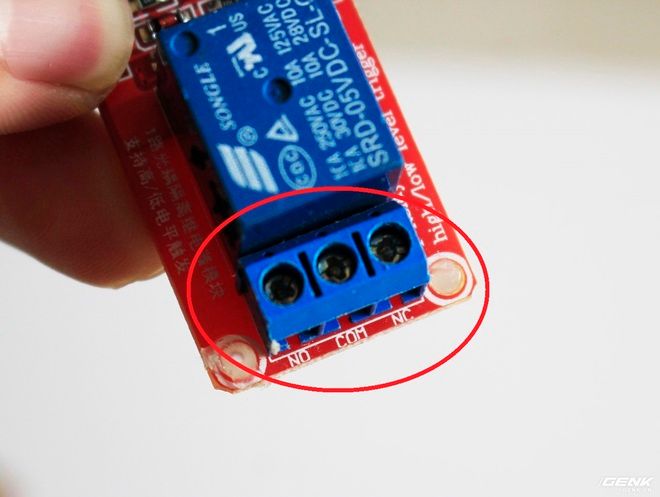

NO NC COM là các chân chúng ta sử dụng như một chiếc công tắc.

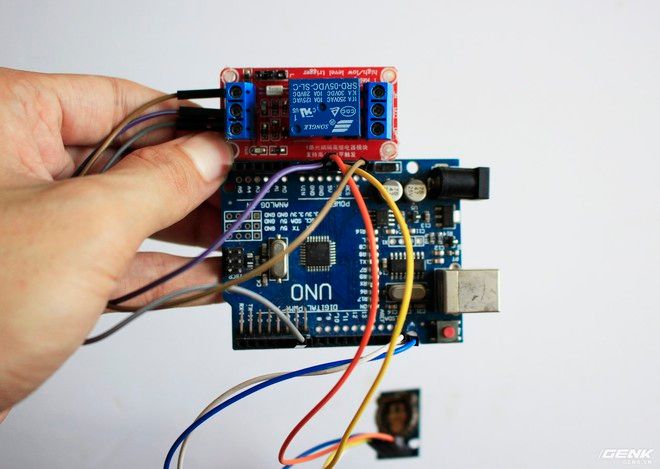

Kết nối D D- lần lượt vào chân 5V và GND trên Arduino
Chân IN các bạn kết nối vào chân số 6 trên Arduino

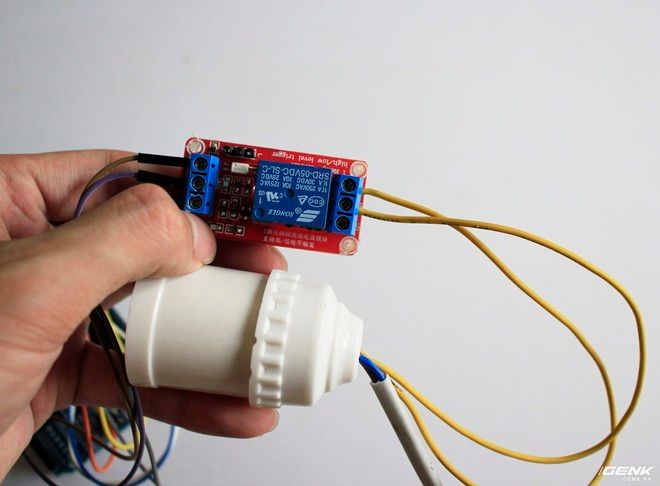

Tiếp theo, các bạn nối dây bóng đèn vào 2 chân COM và NO như kết nối 1 chiếc công tắc cho bóng đèn.
Bước 3:
Kết nối Arduino với máy tính để nạp code, sau đó tải thư viện DS3231 tại đây.

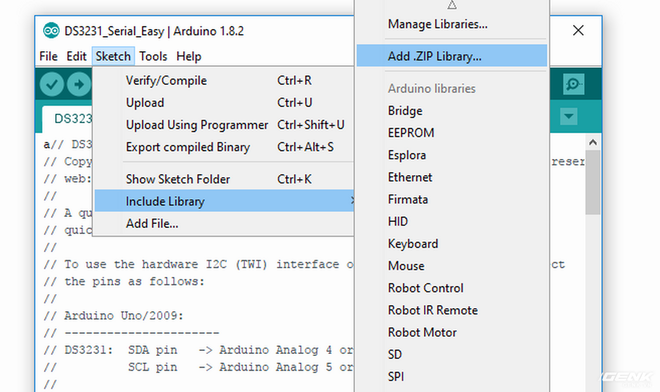

Thêm thư viện vào Arduino bằng cách vào Sketch => Include Library => Add. ZIP Library và chọn file thư viện DS3231

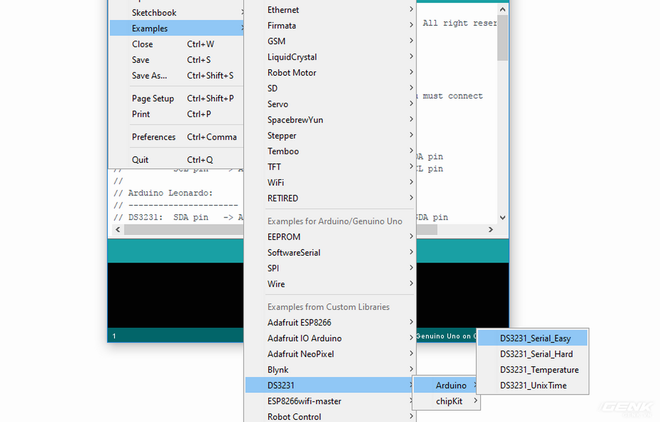

Sau đó vào File => Examples => DS3231 => Arduino => DS3231_Serial_Easy để cài đặt thời gian.

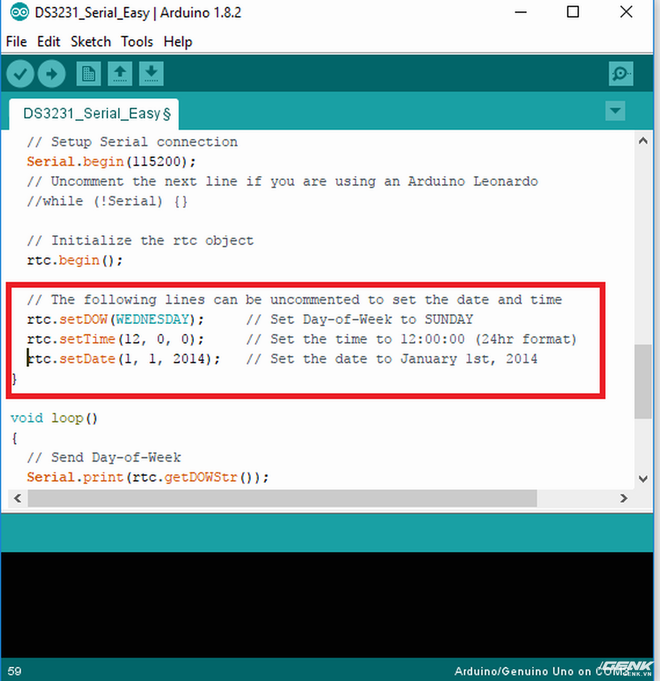

Chỉnh thời gian đúng với thời gian hiện tại trong phần khung màu đỏ sau đó nhấn vào mũi tên để nạp code

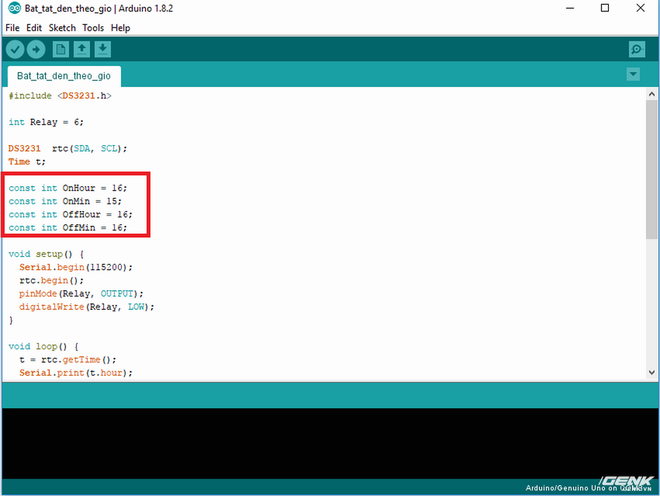

Tiếp đến tải file code tại đây về và nạp code, các bạn lưu ý để thiết lập thời gian bật tắt các bạn thay đổi giá trị thời gian ở các dòng code được khoanh đỏ trên.

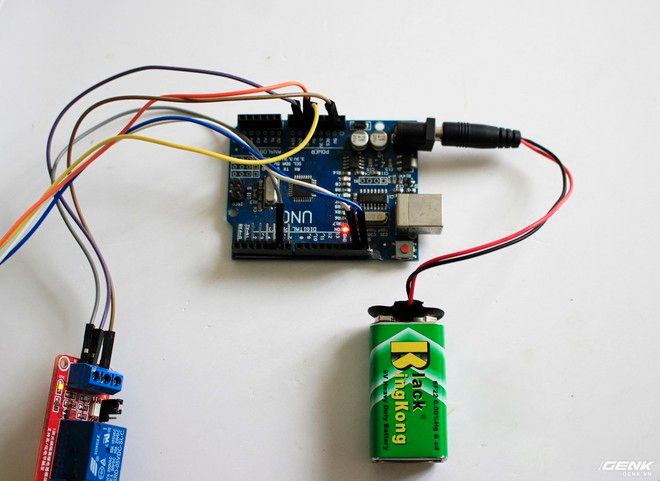

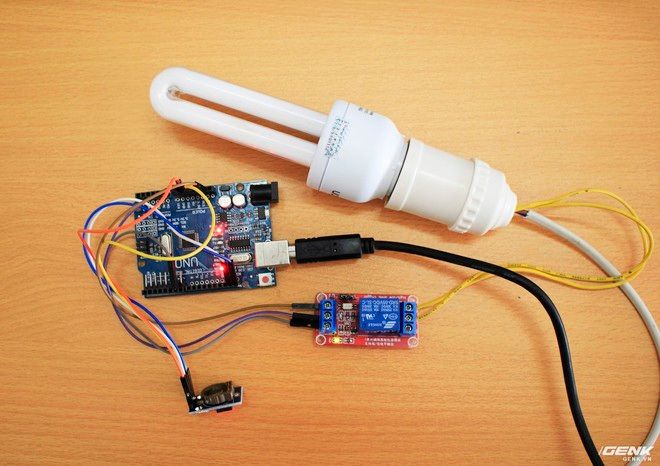

Lắp Pin để cấp nguồn cho thiết bị, bạn cũng có thể sử dụng adapter nguồn nếu không muốn sử dụng pin.

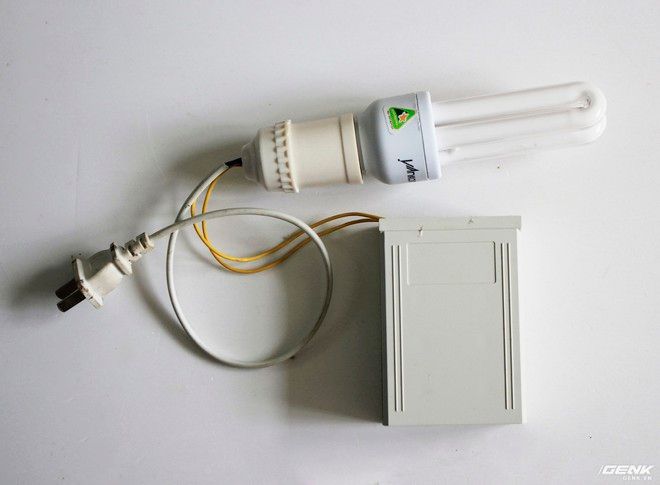

Tiếp theo, đặt thiết bị vào một hộp để bảo vệ, từ đó chúng ta đã hoàn thành thiết bị tự động bật tắt đèn này.
Chúc mọi người thành công!
