Đang thực hiện dự án bàn làm việc di động, dễ dàng di chuyển. Muốn tránh việc cắm điện và sử dụng nhiều củ sạc. Nên quyết định tự làm khối pin dung lượng cao cho bàn. Loại bỏ hoàn toàn sự phụ thuộc vào điện 220V.Hôm nay, mình chia sẻ một số hình ảnh và lưu ý. Ai cần tham khảo thì có thể, không thì cứ xem cho vui. Mình không phải là chuyên gia về đóng pin hay bán pin, chỉ làm dựa trên kiến thức và yêu cầu cá nhân. Không chắc nó có đạt tiêu chuẩn hay không, nhưng chắc chắn là nó đáp ứng được nhu cầu cá nhân của mình.
Điểm cần chú ý khi tự đóng khối pin:
- Chọn pin theo dung lượng, kích thước, chất lượng mong muốn
- Lựa chọn cách ghép nối 3s, 4s, 5s, 7s... tùy thuộc vào nhu cầu sử dụng
- Chọn mạch cân bằng, mạch bảo vệ, đo lại điện áp và nội trở từng cell pin để đảm bảo đồng bộ
- Làm việc dựa trên tiêu chí an toàn: luôn định vị cực dương của pin, sử dụng keo cách nhiệt, bọc toàn bộ dây, sử dụng dây chịu nhiệt cao
- Còn lại, tìm hiểu thêm trên internet và từ các người đã thực hiện, sau đó có thể ra cửa hàng hoặc nhờ người khác thực hiện nếu muốn nhanh chóng, thay vì tự mình làm 😁

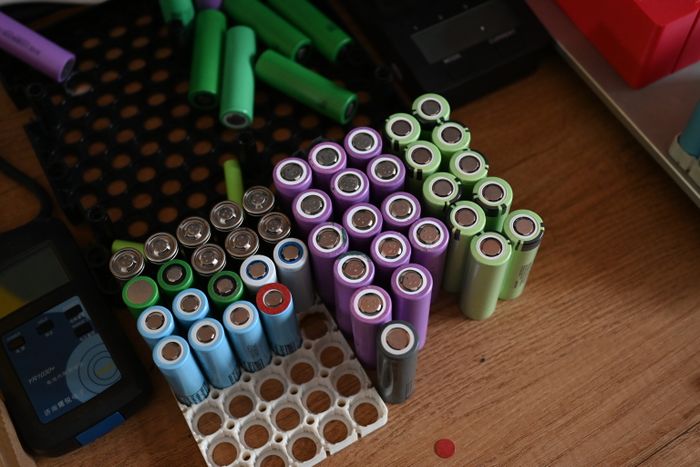

Lựa chọn Cell pin phù hợp:

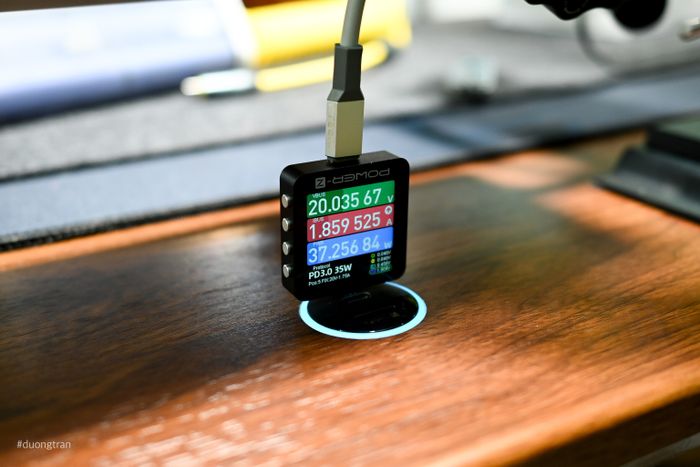

Chọn loại pin, dung lượng, yêu cầu và cách kết nối phù hợp với nhu cầu của bạn. Ví dụ, bạn muốn pin dung lượng 100.000mAh và 400Wh với các cổng output khác nhau. Mình đã tạo ra một khối pin 400Wh với các cổng 12V, 29V, 24V để cung cấp nguồn cho các thiết bị như motor nâng hạ bàn làm việc, màn hình phụ, màn hình máy ảnh và một cổng để kết nối với củ sạc trên bàn cho các thiết bị khác. Mình lựa chọn cell pin Samsung 18650 dung lượng 3200mAh vì chúng có sẵn và chưa sử dụng, đồng thời là loại dung lượng cao hiện nay. Mình ưu tiên dung lượng hơn là dòng xả.
Trên thị trường có nhiều loại pin, nhưng chỉ có vài thương hiệu hàng đầu như Panasonic, Sanyo, LG, Samsung... Lựa chọn phụ thuộc vào mục đích và nhu cầu của mỗi người, cũng như khả năng mua được pin chất lượng.Thử nghiệm, kiểm tra, đo đạc và đồng bộ các Cell pin:

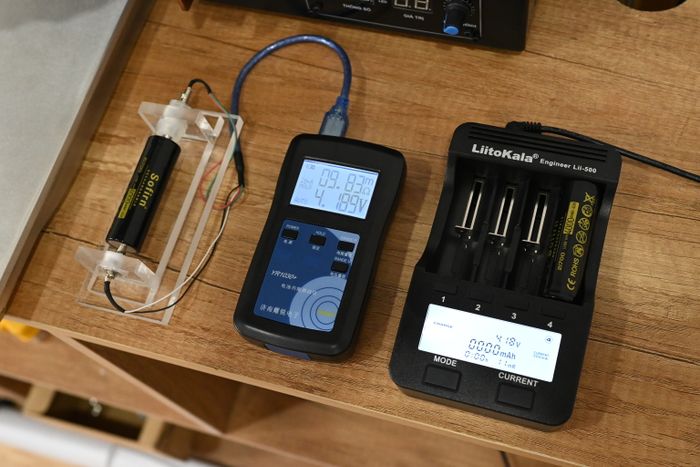

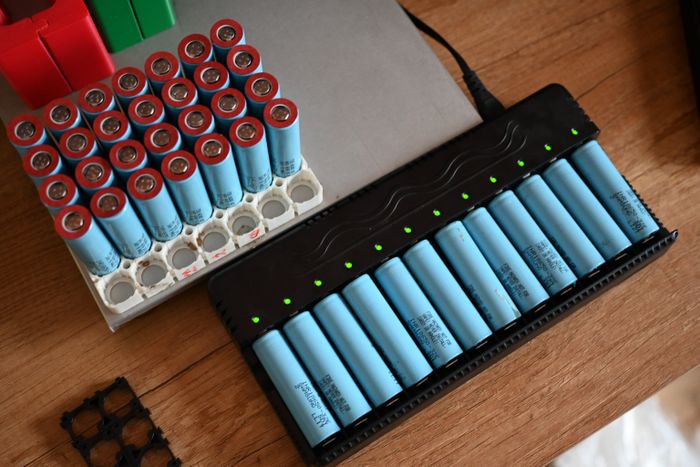

Sau khi đã chọn Pin, trước khi tổng hợp thành khối, hãy kiểm tra nội trở từng Cell pin để đảm bảo đồng đều và điện áp đầu ra của từng Cell. Có nhiều cách để cân bằng, bạn có thể sạc đầy toàn bộ cell rồi đo lại, hoặc nối toàn bộ cell pin song song với nhau và để qua 36 đến 48 tiếng, chúng sẽ tự cân bằng cho nhau đến khi bằng nhau. Cách này không cần máy móc gì phức tạp.

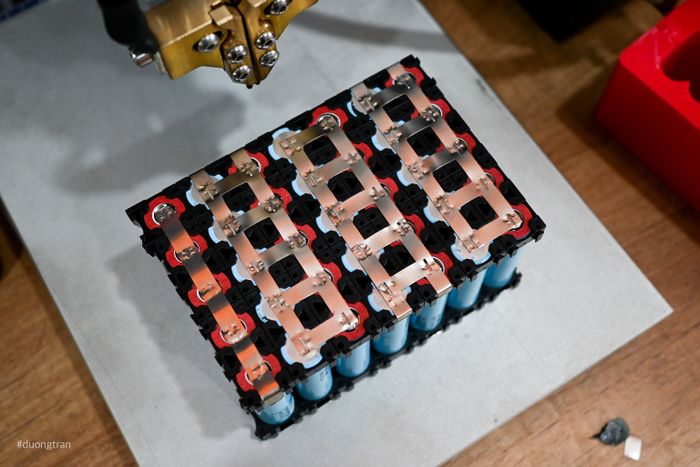

Chọn cách ghép theo yêu cầu của bạn, ví dụ 3s, 4s, 5s… tùy theo yêu cầu điện áp đầu ra và dung lượng bạn mong muốn. Ví dụ, mình đang làm là 7S5P, nghĩa là 7 hàng nối tiếp nhau, mỗi hàng 5 cell pin nối song song. Kiến thức cơ bản về điện sẽ biết rằng ghép song song sẽ tăng dòng điện, còn mắc nối tiếp sẽ tăng điện áp, từ đó bạn có thể tính ra số volt output cần thiết cho dự án của mình.
Chọn cách ghép nối để đạt được điện áp mong muốn
Mỗi Cell pin có điện áp hoạt động là 3.7V và điện áp sạc là 4.2V, điều này gần như áp dụng cho tất cả các loại cell pin. Từ đó, bạn có thể tính toán cách ghép phù hợp với yêu cầu của mình. Ví dụ, nếu bạn cần từ 25V đến 29V, bạn có thể ghép 7S để đạt được từ 25.9V đến 29.4V hoạt động. Để cố định cell pin, tôi sử dụng đế đơn giản, không chỉ bọc lại bằng màng co như nhiều người khác. Các chấu Pin được sử dụng Jack để dễ tháo lắp và sửa chữa sau này.
Tất cả dây nối mình sử dụng đều là dây chịu nhiệt cao AWG, tuỳ thuộc vào vị trí mà chọn tiết diện dây phù hợp. Các kết nối, hàn, ghép đều được bọc lại bằng màng co nhiệt và nắp chụp. Các chấu Pin được sử dụng Jack để dễ tháo lắp và sửa chữa sau này.

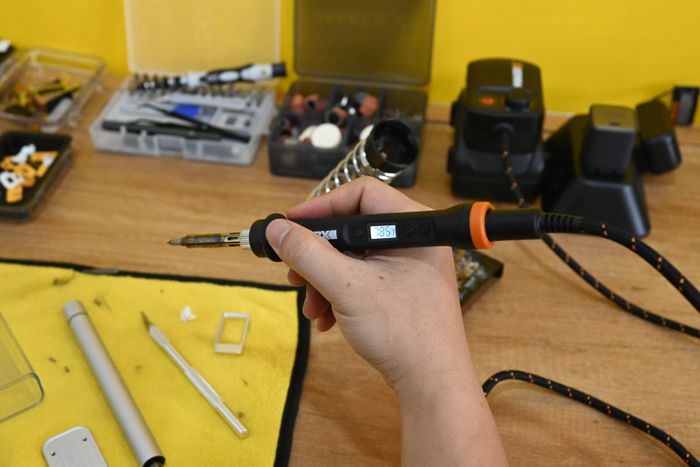

Tự hào chia sẻ với mọi người rằng tất cả các dự án DIY của mình đều được thực hiện trên hệ minitool dùng pin của Worx. Đây là một công cụ đa năng có thể sử dụng từ khoan, cắt, mài, cưa đến hàn khò, bắn keo…
Chọn mạch BMS phù hợp với nhu cầu và tính năng

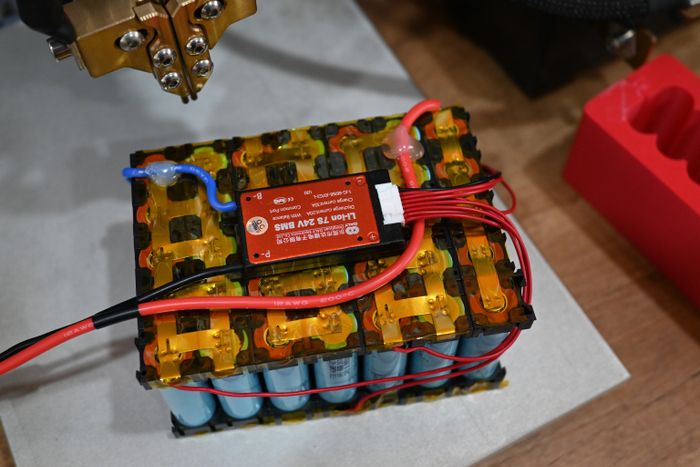

Tiếp theo là hàn mạch BMS vào khối pin. BMS (Battery Management System) là một loại hệ thống quản lý, cân bằng các cell pin một cách tự động, đồng thời là mạch sạc. Mình chọn loại này mặc dù không biết đúng hay sai, nhưng nó là loại đắt tiền nhất mình tìm được. Mình mua loại dành cho 7S như kế hoạch của mình. Sơ đồ kết nối đơn giản và đầy đủ các tính năng bảo vệ, bao gồm quá tải, quá nhiệt, đoàn mạch, và cân bằng điện áp.

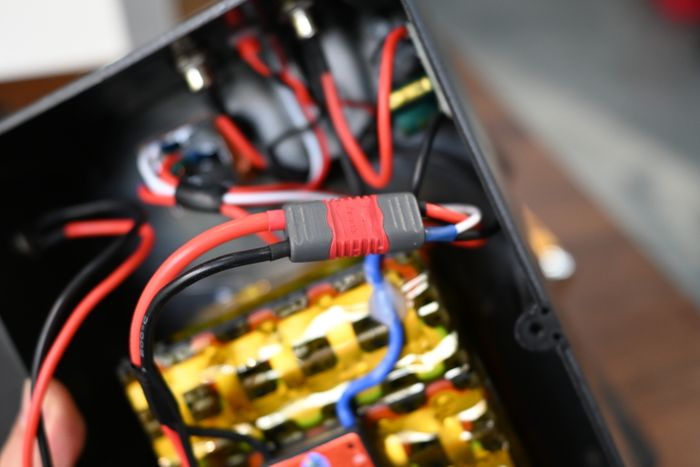

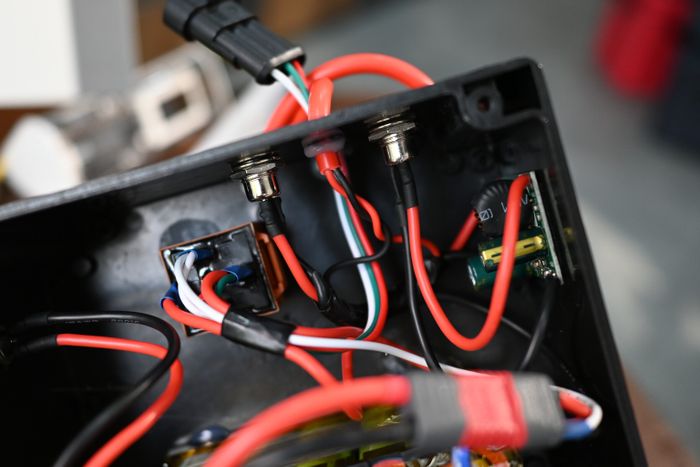

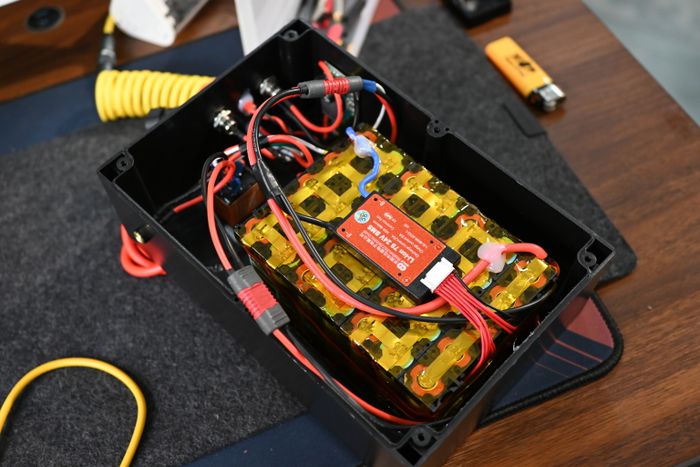

Sau đó, ghép mạch vào hộp nhựa theo ý muốn, hàn dây, kết nối các cổng output. Mình sử dụng công tắt kết hợp với một cái rờ le để đảm bảo an toàn (việc sử dụng rờ le giúp tránh chập điện, nguy cơ cháy nổ và biến đổi điện áp đột ngột...). Ngoài ra, mình cũng lắp thêm một mạch hạ áp xuống 12V để kết nối với màn hình quay video atomos ninja.

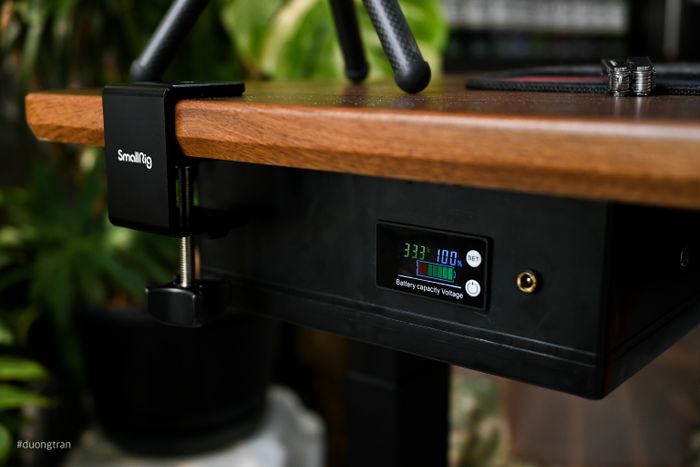

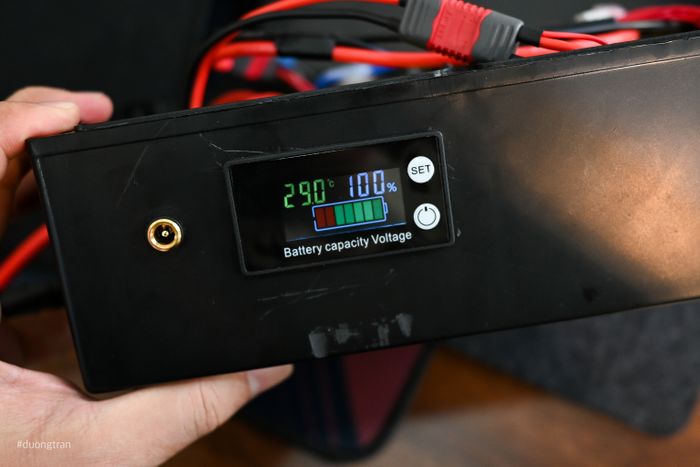

Thêm vào một mạch báo dung lượng pin, nhiệt độ và cảnh báo quá nhiệt... Mạch này có cảm biến nhiệt độ được kết nối với cell pin. Tuy nhiên, mình sẽ kết nối nó với dây nguồn dương của khối pin. Nếu quá nhiệt, mạch sẽ phát ra âm báo cảnh báo. Ngoài ra, đồng hồ này cũng cảnh báo khi điện áp quá thấp hoặc quá cao.

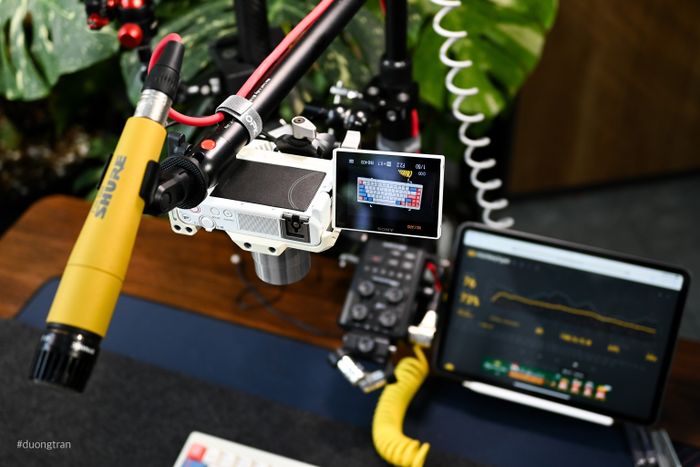

Sau đó, mình gắn nó dưới gầm bàn. Khối pin 400Wh này sẽ cung cấp nguồn cho tất cả các thiết bị trên bàn, từ Motor nâng hạ, đèn, đến màn hình...

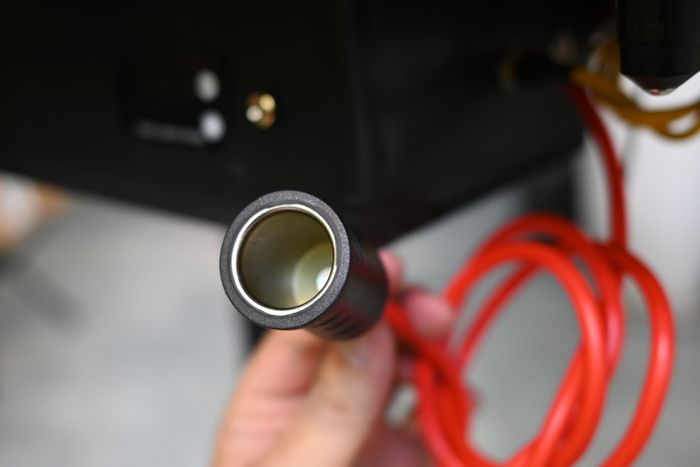

Ở dưới cùng, mình kết nối bằng một tẩu đầu cái, để có thể rút ra và kết nối với các thiết bị khác nếu cần. Điều này giúp tránh việc phải hàn chết dây vào thiết bị luôn.

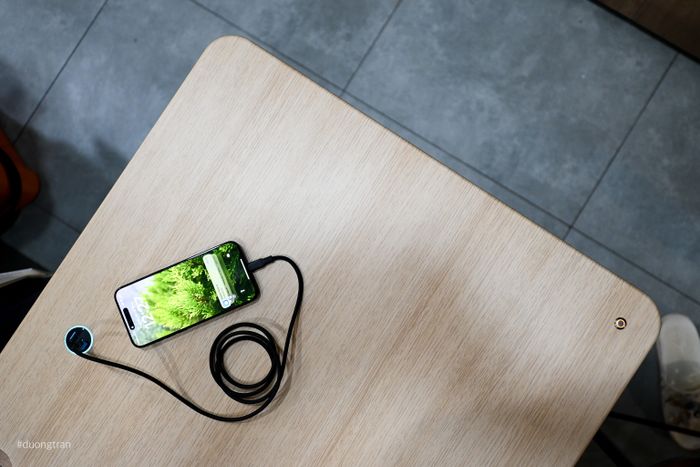

Đây là một bản mặt bàn khác mình làm cho một người bạn, cũng có nhu cầu giống vậy :D

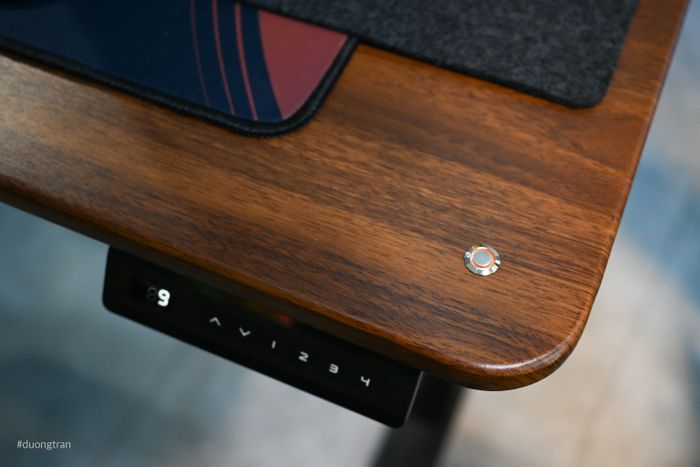

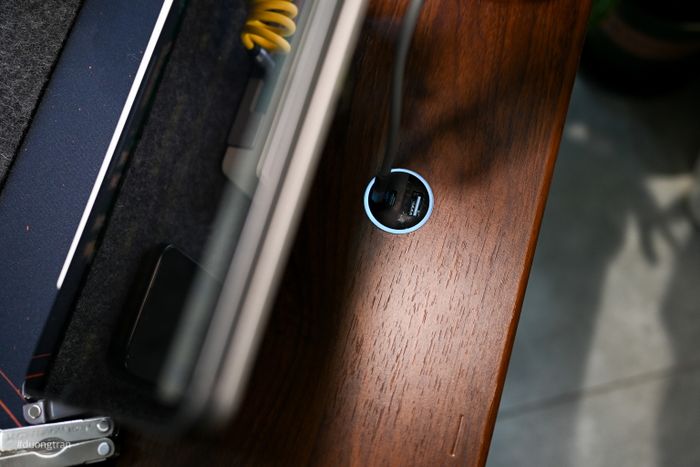

Mình thêm một nút nhấn có đèn để làm nút nguồn cho mọi thiết bị trên bàn. Vì sử dụng nút nhấn, mình gắn thêm một rờ le bên trong khối pin để đảm bảo an toàn hơn và bền bỉ hơn.

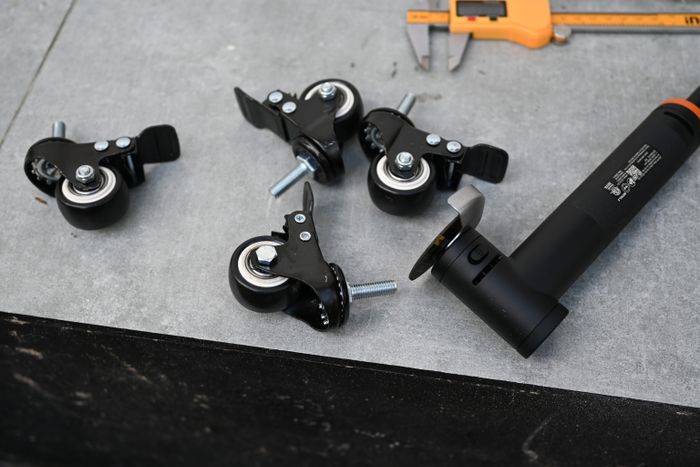

Mình cũng gắn thêm 4 bánh xe vào chân bàn để hoàn thiện sản phẩm.

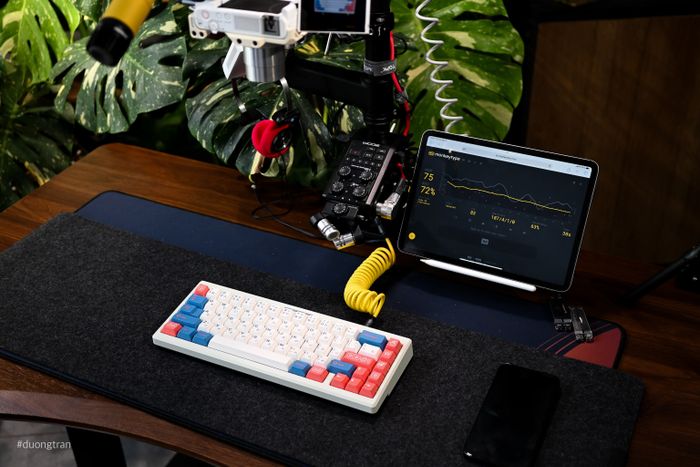

Đây là chiếc bàn của tôi :D. Từ giờ, tôi có thể di chuyển nó đến mọi nơi để làm việc, quay phim, chụp ảnh, thử nghiệm sản phẩm... Mà không cần lo lắng về điều gì nữa.
Cảm ơn mọi người đã xem bài viết, hy vọng bạn sẽ tìm thấy nhiều thông tin thú vị và hữu ích qua bài viết này.
