Trong quá trình thiết kế, việc thêm hình ảnh vào CAD 2007 mà không bị mất luôn là mối quan tâm hàng đầu của nhiều người dùng. Tuy nhiên, không ít người vẫn gặp khó khăn khi thực hiện thao tác này. Dưới đây là 3 cách đơn giản và hiệu quả để chèn ảnh vào AutoCAD, giúp bạn thao tác dễ dàng hơn khi làm việc với bản vẽ.
Lợi ích của việc thêm hình ảnh vào CAD
Việc thêm hình ảnh vào CAD mang lại nhiều lợi ích quan trọng trong thiết kế và trình bày bản vẽ. Đầu tiên, hình ảnh giúp làm nổi bật các chi tiết phức tạp, giúp người xem dễ dàng nắm bắt ý tưởng thiết kế.
Thứ hai, hình ảnh minh họa giúp tăng tính trực quan và chuyên nghiệp cho bản vẽ, đặc biệt khi trình bày với khách hàng hoặc đối tác. Cuối cùng, việc thêm hình ảnh vào AutoCAD giúp hạn chế sai sót trong thiết kế nhờ khả năng so sánh giữa hình ảnh thực tế và bản vẽ kỹ thuật.
Nhiều người dùng đang tìm kiếm thiết bị mạnh mẽ và đáng tin cậy để làm việc với các phần mềm thiết kế như AutoCAD. Với hiệu suất vượt trội và thiết kế bền bỉ, laptop Lenovo giúp bạn thêm hình ảnh vào CAD 2007 một cách nhanh chóng và dễ dàng. Khám phá các dòng laptop Lenovo với cấu hình mạnh và tính năng tối ưu tại đây.
3 cách thêm hình ảnh vào CAD mà không bị mất
Thêm hình ảnh vào AutoCAD là thao tác phổ biến, nhưng không phải ai cũng biết cách thực hiện đúng để tránh mất dữ liệu. Dưới đây là ba phương pháp đơn giản giúp bạn thêm hình ảnh vào CAD một cách dễ dàng và hiệu quả.
Sử dụng file Word
Dưới đây là hướng dẫn chi tiết giúp bạn thêm hình ảnh vào AutoCAD mà vẫn giữ nguyên định dạng bằng cách sử dụng Word làm công cụ trung gian:

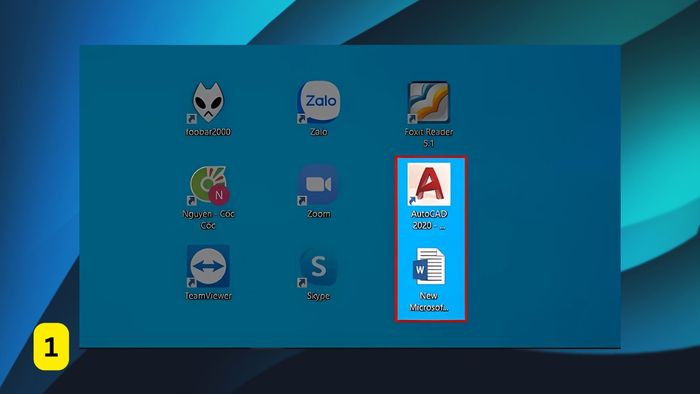

Bước 1: Mở đồng thời phần mềm soạn thảo Word và AutoCAD.

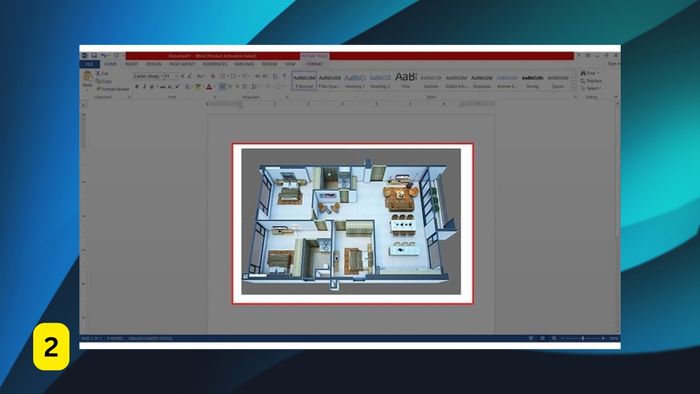

Bước 2: Sao chép hình ảnh cần chèn và dán vào tài liệu Word.

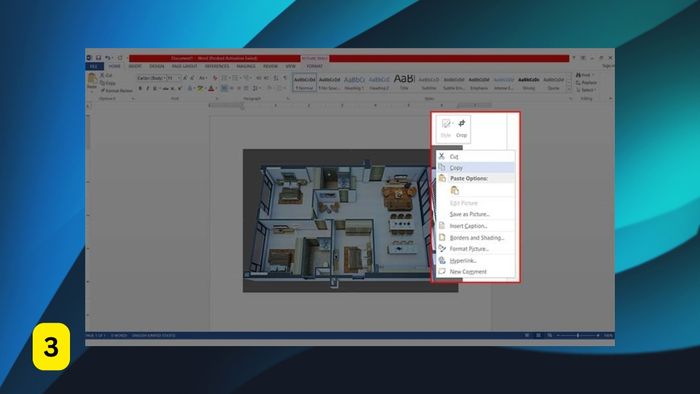

Bước 3: Nhấp chuột phải vào hình ảnh trong Word và chọn "Sao chép".

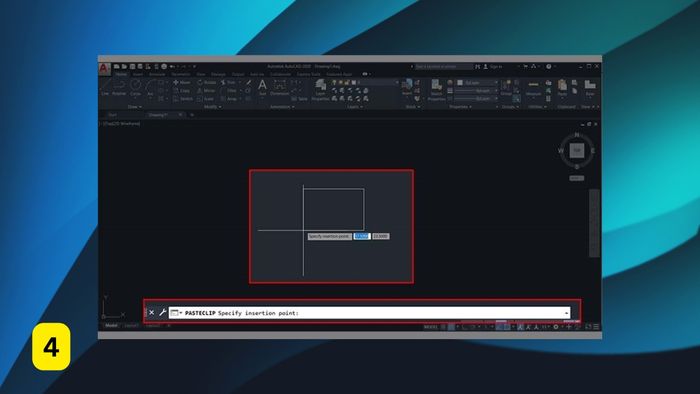

Bước 4: Quay lại AutoCAD, nhấn tổ hợp phím Ctrl+V để dán hình ảnh vào bản vẽ. Sau đó, chọn vị trí thích hợp trên CAD để đặt hình ảnh.
Sử dụng lệnh eTransmit để thêm hình ảnh
Lệnh eTransmit là một công cụ mạnh mẽ trong AutoCAD, đặc biệt hữu ích khi bạn cần thêm hình ảnh vào bản vẽ và đảm bảo tất cả dữ liệu liên quan được đóng gói chính xác. Dưới đây là cách thêm hình ảnh vào CAD mà không bị mất bằng eTransmit:

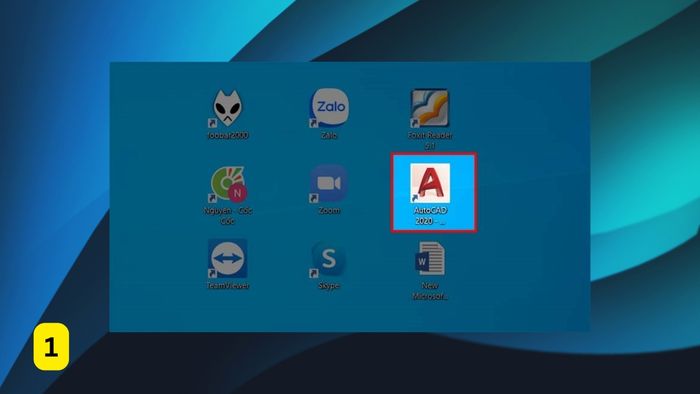

Bước 1: Mở phần mềm AutoCAD trên máy tính.

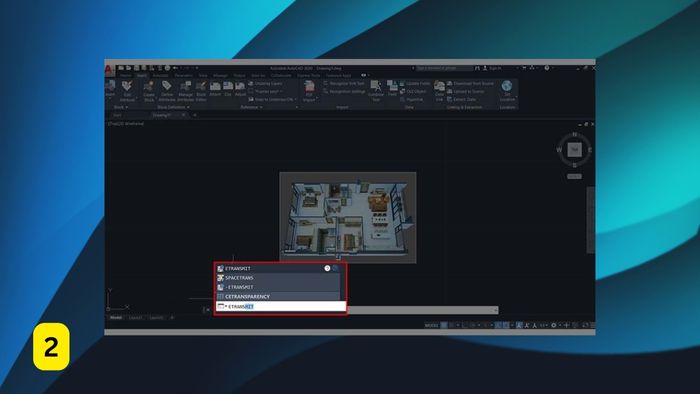

Bước 2: Tại thanh lệnh, nhập eTransmit và nhấn Enter để khởi động.

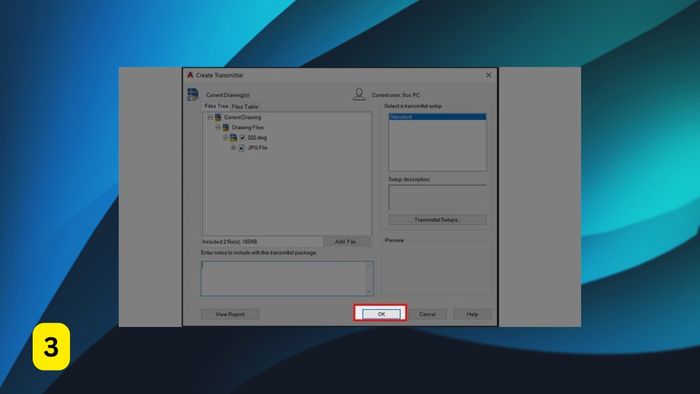

Bước 3: Khi hộp thoại Create Transmittal hiện ra, nhấn OK để tiếp tục.

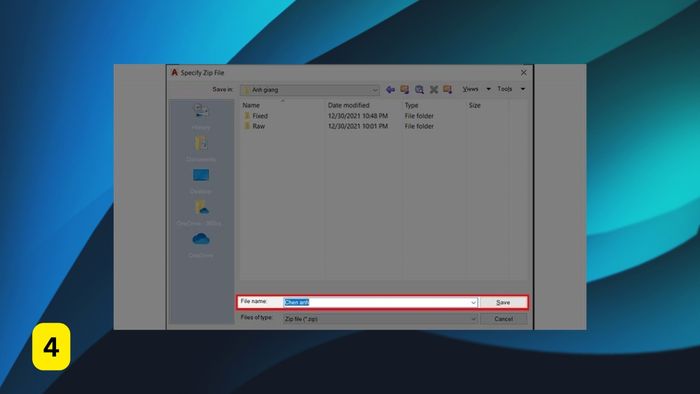

Bước 4: Chọn vị trí lưu tệp và nhấn Lưu.
Sử dụng lệnh OLE Object để nhúng hình ảnh vào CAD
Dưới đây là các bước sử dụng lệnh OLE Object trong AutoCAD để nhúng hình ảnh trực tiếp vào bản vẽ:
Bước 1: Mở phần mềm AutoCAD trên máy tính của bạn.

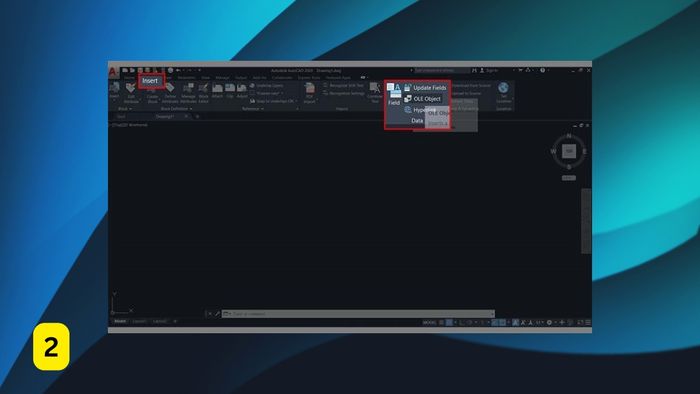

Bước 2: Trên thanh công cụ AutoCAD, chọn mục Insert, sau đó vào phần OLE Object và nhấn để mở các tùy chọn nhúng đối tượng.

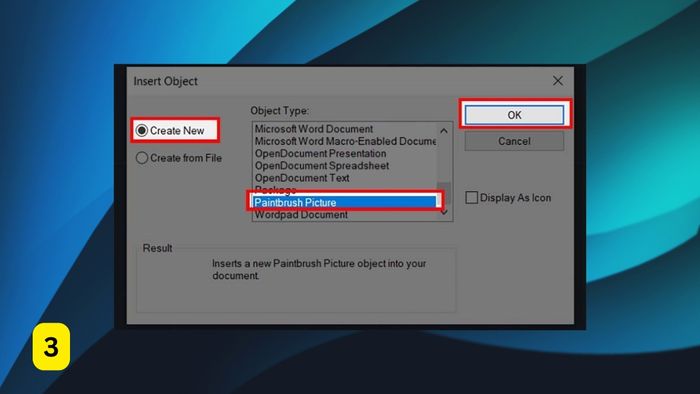

Bước 3: Trong hộp thoại Insert Object, chọn Create new, sau đó tìm Paintbrush Picture và nhấn OK.

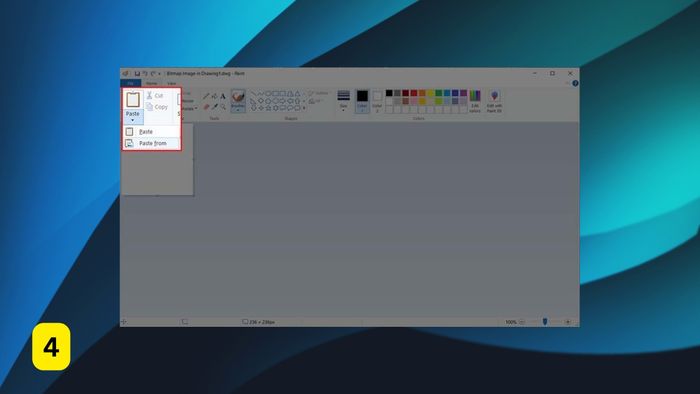

Bước 4: Khi hộp thoại Bitmap Image in Drawing xuất hiện, chọn Paste và nhấn Paste from để tiếp tục quá trình thêm hình ảnh.

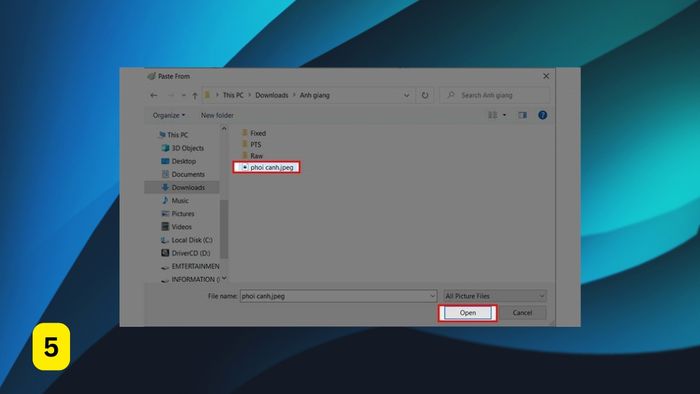

Bước 5: Tìm và chọn hình ảnh bạn muốn thêm vào CAD mà không bị mất, sau đó nhấn Open, đóng hộp thoại và kiểm tra kết quả trên bản vẽ.
Hướng dẫn khắc phục lỗi khi thêm hình ảnh vào CAD
Nếu bạn gặp lỗi mất hình ảnh khi thêm vào CAD 2007 hoặc các phiên bản nâng cấp sau, có một số cách khắc phục hiệu quả. Đầu tiên, hãy kiểm tra lại đường dẫn hình ảnh, đảm bảo các tệp hình ảnh vẫn ở vị trí ban đầu. Thứ hai, bạn có thể sử dụng lệnh eTransmit để đóng gói tất cả tệp liên quan, giúp giảm thiểu nguy cơ mất hình ảnh.
Cuối cùng, nếu vấn đề vẫn chưa được giải quyết, bạn có thể thử sử dụng lệnh OLE Object để nhúng trực tiếp hình ảnh vào bản vẽ, đảm bảo rằng hình ảnh sẽ được lưu trữ trong file CAD. Đây là một trong những cách hiệu quả để thêm hình ảnh vào CAD mà bạn nên thử để khắc phục sự cố này.
Bằng cách áp dụng các phương pháp trên, bạn có thể thêm hình ảnh vào AutoCAD một cách nhanh chóng và chuyên nghiệp. Đặc biệt, việc nắm vững cách thêm hình ảnh vào CAD 2007 mà không bị mất sẽ giúp bạn tránh được nhiều rắc rối và nâng cao hiệu suất làm việc. Hãy áp dụng ngay những phương pháp này để cải thiện hiệu quả trong quá trình thiết kế của bạn.
