Aptomat là gì? Những loại thông dụng và cách lựa chọn Aptomat phù hợp nhất

Aptomat – thiết bị bảo vệ điện không thể thiếu, có chức năng tự động ngắt mạch khi xảy ra sự cố như quá tải, ngắn mạch hay rò rỉ điện. Việc nắm vững khái niệm, cấu tạo, nguyên lý hoạt động và cách chọn cầu dao tự động phù hợp sẽ giúp hệ thống điện trong gia đình hay doanh nghiệp luôn vận hành an toàn và hiệu quả.

Aptomat là gì?

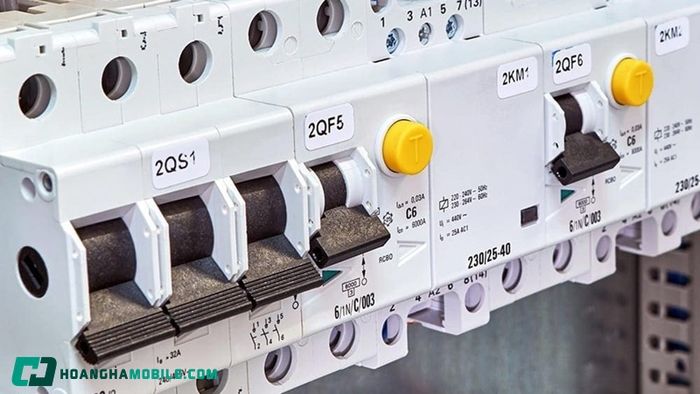

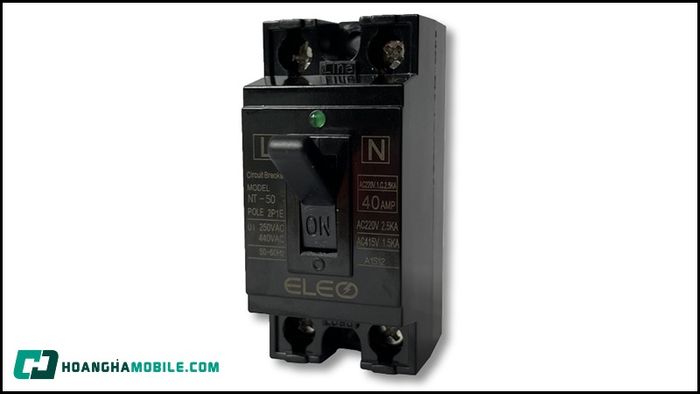

Aptomat (cầu dao tự động) là thiết bị điện dùng để bảo vệ mạch điện trước các tình trạng quá tải, ngắn mạch hoặc rò điện. Khi phát hiện sự cố, aptomat sẽ tự động ngắt dòng điện, góp phần bảo vệ thiết bị và ngăn ngừa nguy cơ cháy nổ. Thiết bị này được ứng dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp.

Các loại Aptomat phổ biến được ưa chuộng hiện nay

Trên thị trường hiện nay có nhiều loại cầu dao tự động đa dạng, phù hợp với từng mục đích sử dụng trong hệ thống điện. Dưới đây là những loại được sử dụng phổ biến nhất trong cuộc sống hàng ngày:

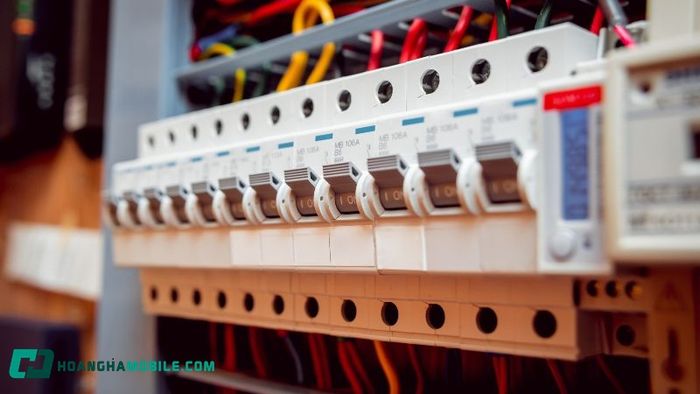

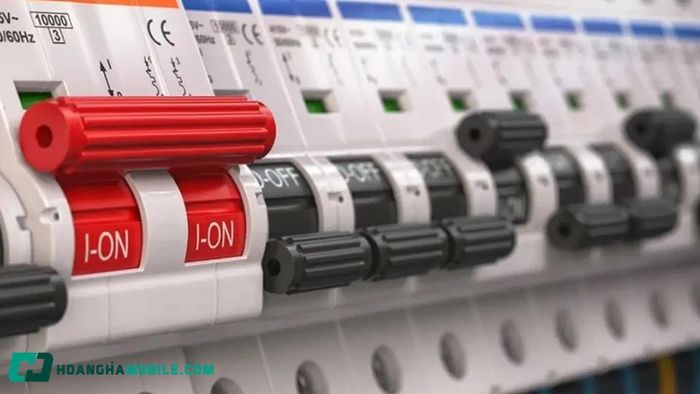

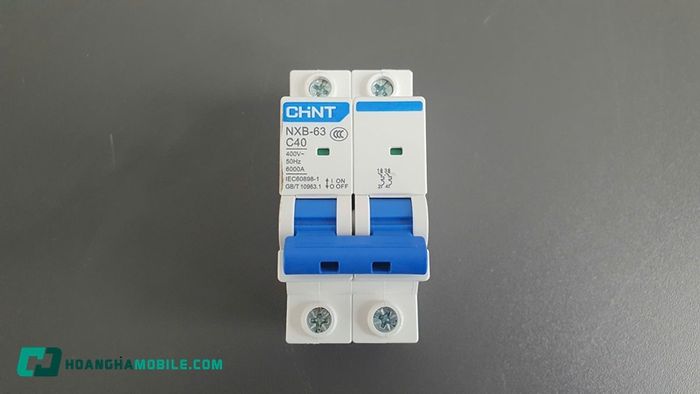

Aptomat MCB (Miniature Circuit Breaker)

Cầu dao MCB là thiết bị nhỏ gọn, chủ yếu dùng cho hệ thống điện dân dụng, có chức năng bảo vệ mạch điện khỏi các sự cố ngắn mạch và quá tải với dòng cắt ngắn mạch ở mức thấp.

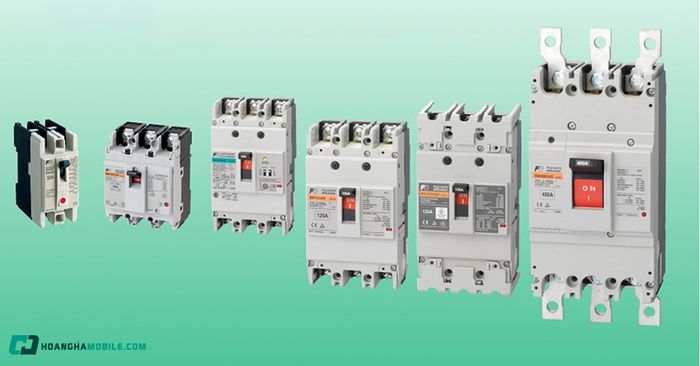

Aptomat MCCB (Moulded Case Circuit Breaker)

MCCB là cầu dao điện có kích thước lớn hơn, chuyên dùng cho các hệ thống điện công nghiệp và mạch điện tải lớn. Thiết bị này có khả năng chịu dòng cắt ngắn mạch cao và cho phép điều chỉnh dòng điện định mức theo yêu cầu.

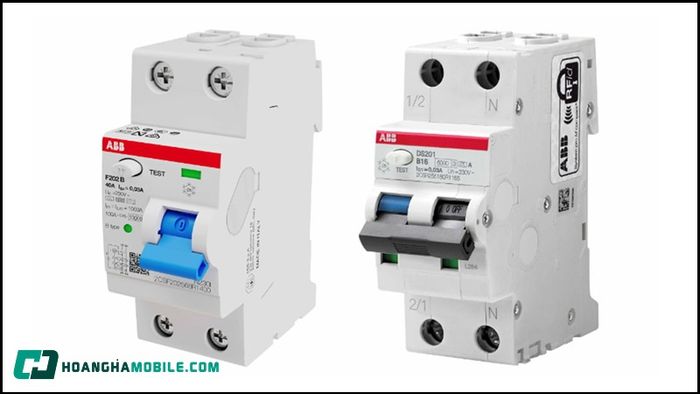

Aptomat RCD (Residual Current Device)

RCD hay còn gọi là cầu dao tự động chống rò điện, là thiết bị bảo vệ người dùng khỏi nguy cơ bị điện giật do dòng điện rò rỉ ngoài mạch. RCD đặc biệt cần thiết trong các hệ thống điện có nhiều thiết bị điện tử.

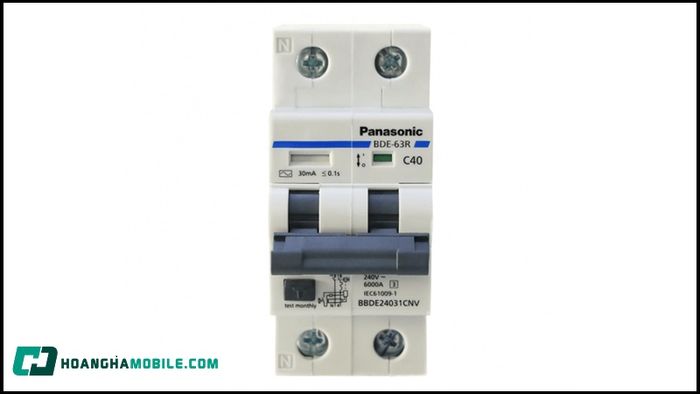

Aptomat RCBO (Residual Current Breaker with Overcurrent Protection)

RCBO tích hợp chức năng bảo vệ quá tải và ngắn mạch như cầu dao thông thường, đồng thời có khả năng phát hiện rò điện tương tự RCD. Đây là lựa chọn lý tưởng cho những khu vực cần bảo vệ toàn diện.

Aptomat 3 Pha

Aptomat hay cầu dao 3 pha thường được ứng dụng trong các hệ thống điện công nghiệp ba pha, giúp bảo vệ toàn diện chống lại các sự cố như quá tải và ngắn mạch trên toàn bộ hệ thống.

Các loại cầu dao điện này được lựa chọn dựa trên nhu cầu bảo vệ riêng biệt của từng hệ thống điện, từ hộ gia đình nhỏ lẻ đến các nhà máy, khu công nghiệp quy mô lớn.

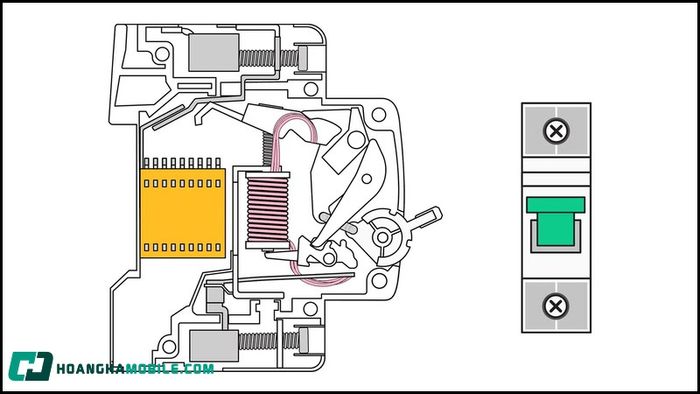

Cấu tạo của Aptomat

Dù cấu tạo đơn giản, nhưng các bộ phận bên trong aptomat phối hợp hài hòa để đảm bảo thiết bị hoạt động an toàn và hiệu quả. Sau đây là các thành phần chính cấu thành cầu dao tự động:

• Vỏ bảo vệ: Là lớp vỏ nhựa cách điện chắc chắn, bảo vệ các linh kiện bên trong khỏi va đập, bụi bẩn và ẩm ướt, đồng thời ngăn người dùng chạm trực tiếp vào phần mang điện.
• Tiếp điểm chính: Đây là bộ phận chịu trách nhiệm đóng – ngắt mạch điện. Khi hoạt động bình thường, tiếp điểm sẽ đóng cho dòng điện đi qua; khi có sự cố xảy ra, tiếp điểm mở để ngắt dòng điện.
• Lưỡng kim (Bimetal): Gồm hai kim loại có hệ số giãn nở khác nhau, được ghép nối để tạo ra sự phản ứng với nhiệt độ.
• Cuộn dây điện từ: Có chức năng bảo vệ chống ngắn mạch bằng cách tạo ra lực từ khi dòng điện lớn đi qua, kích hoạt cơ cấu nhả để ngắt mạch ngay lập tức.
• Cơ cấu nhả (Trigger Mechanism): Là bộ phận trung gian nhận tín hiệu từ lưỡng kim hoặc cuộn dây điện từ để thực hiện thao tác ngắt tiếp điểm, đảm bảo cầu dao phản ứng nhanh và chính xác khi có sự cố.
• Nút reset (hoặc công tắc): Sau khi cầu dao tự động ngắt do sự cố, người dùng có thể nhấn nút reset để đóng lại mạch, đưa thiết bị trở lại trạng thái hoạt động bình thường.
• Đèn chỉ thị: Một số mẫu aptomat hiện đại được trang bị đèn báo giúp người dùng dễ dàng nhận biết trạng thái đóng/ngắt hoặc phát hiện sự cố.

Nguyên lý hoạt động của Aptomat

Cầu dao tự động có khả năng ngắt điện khi phát hiện sự cố như quá tải hoặc ngắn mạch dựa trên hai cơ chế chính: nhiệt và điện từ. Dưới đây là chi tiết về cách hoạt động của từng cơ chế:

• Cơ chế nhiệt (bảo vệ quá tải): Khi dòng điện vượt mức định mức trong thời gian nhất định, thanh lưỡng kim bên trong cầu dao sẽ nóng lên do giãn nở nhiệt. Sự giãn nở không đồng đều giữa hai kim loại khiến thanh lưỡng kim cong lại, đẩy tách tiếp điểm và ngắt mạch điện.
• Cơ chế điện từ (bảo vệ ngắn mạch): Nếu dòng điện tăng đột ngột (ngắn mạch), cuộn dây điện từ tạo ra từ trường mạnh, kích hoạt cơ cấu cơ học trong cầu dao khiến tiếp điểm lập tức tách rời, ngắt dòng điện nhanh chóng nhằm giảm thiểu thiệt hại.
• Ngắt mạch tự động: Khi một trong hai cơ chế trên được kích hoạt, aptomat sẽ tự động mở mạch mà không cần sự can thiệp từ người dùng, đảm bảo an toàn cho thiết bị và con người.

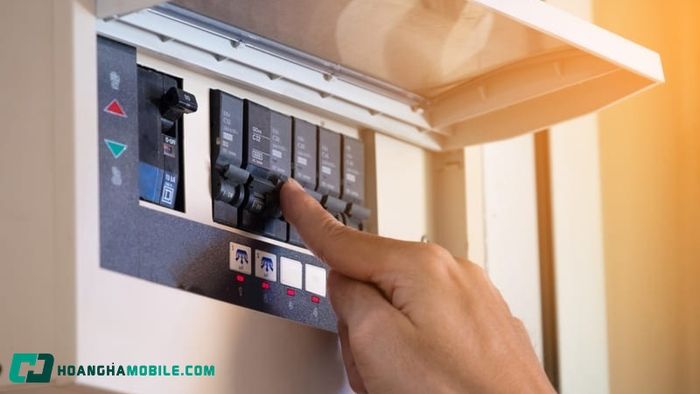

• Khôi phục sau sự cố: Sau khi xử lý xong nguyên nhân gây sự cố (quá tải hoặc ngắn mạch), người dùng có thể nhấn nút reset hoặc bật lại công tắc để cầu dao đóng tiếp điểm, cấp lại điện bình thường.

Hướng dẫn chọn Aptomat phù hợp cho từng mục đích sử dụng

Việc chọn lựa cầu dao điện phù hợp là yếu tố then chốt giúp đảm bảo an toàn và nâng cao hiệu suất cho hệ thống điện ở nhà, văn phòng hoặc nhà máy. Tùy theo mục đích sử dụng, công suất tải và môi trường lắp đặt, bạn cần lưu ý một số tiêu chí sau:

Đối với hộ gia đình:

• Dòng điện định mức: Lựa chọn cầu dao có dòng điện phù hợp với mức tiêu thụ điện, thường dao động từ 10A đến 50A.
• Số cực: Dùng cầu dao 1 cực cho điện một pha, từ 2 đến 3 cực cho các thiết bị công suất lớn hoặc hệ thống điện ba pha.
• Loại aptomat: MCB phù hợp với mạch điện cơ bản, RCD cần thiết ở những nơi có độ ẩm cao hoặc lắp đặt ngoài trời để chống rò điện.

Aptomat chuyên dụng cho công nghiệp:

• Dòng định mức: Nên chọn từ 100A trở lên, dựa trên tổng công suất của thiết bị sử dụng.
• Loại cầu dao: Ưu tiên MCCB vì khả năng cắt dòng lớn và điều chỉnh dòng định mức linh hoạt. Có thể kết hợp RCCB hoặc RCBO để tăng cường bảo vệ chống rò điện.
• Khả năng cắt ngắn mạch: Chọn cầu dao có chỉ số Icu/Ics cao nhằm đảm bảo an toàn tối đa khi có sự cố xảy ra.

Những lưu ý quan trọng khi chọn cầu dao điện:

• Lựa chọn dòng định mức phù hợp để cầu dao không bị ngắt sai hoặc không ngắt khi cần thiết.
• Đảm bảo cầu dao có khả năng chịu dòng ngắn mạch đủ lớn, đặc biệt trong môi trường công nghiệp.
• Ưu tiên chọn loại có chức năng bảo vệ rò điện nếu hệ thống yêu cầu.
• Phù hợp với loại điện áp sử dụng (1 pha hoặc 3 pha).
• Nên chọn sản phẩm từ các thương hiệu uy tín để đảm bảo chất lượng và độ bền lâu dài.

Nguyên nhân gây hiện tượng Aptomat bị nhảy

Aptomat (CB) là thiết bị tự động ngắt mạch khi phát hiện sự cố nhằm bảo vệ hệ thống điện. Tuy nhiên, nếu cầu dao điện liên tục bị “nhảy” (tự động ngắt), đây là dấu hiệu cảnh báo hệ thống đang gặp vấn đề. Dưới đây là các nguyên nhân thường gặp khiến thiết bị này bị nhảy:

• Quá tải: Xảy ra khi nhiều thiết bị hoạt động cùng lúc hoặc thiết bị công suất lớn chạy lâu, vượt quá dòng định mức của cầu dao.
• Ngắn mạch: Do dây điện bị chạm hoặc tiếp xúc với đất, tạo dòng điện bất thường khiến cầu dao ngắt mạch để bảo vệ.
• Rò rỉ điện: Khi dòng điện rò ra đất, nước hoặc do thiết bị hư hỏng cách điện, cầu dao RCD sẽ ngắt để tránh điện giật.
• Dòng khởi động cao: Một số thiết bị như máy bơm, điều hòa có dòng khởi động lớn, dễ khiến cầu dao nhảy nếu vượt ngưỡng cho phép.
• Thiết bị điện hư hỏng: Các thiết bị như tủ lạnh, máy giặt, điều hòa khi bị lỗi, chập điện hoặc rò điện cũng có thể làm cầu dao ngắt mạch.
• Lắp đặt sai kỹ thuật: Việc nối dây không đúng, chọn cầu dao không phù hợp hoặc tiếp điểm lỏng lẻo đều gây ra sự cố.
• Nhiễu điện (sét, sốc điện): Các biến động điện áp đột ngột hoặc sét đánh có thể khiến cầu dao nhảy nhằm bảo vệ thiết bị.

Hiện tượng cầu dao bị nhảy liên tục là dấu hiệu cảnh báo quan trọng. Người dùng nên kiểm tra toàn bộ hệ thống điện và thiết bị đang sử dụng, đồng thời nếu cần thiết, nên gọi thợ điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.

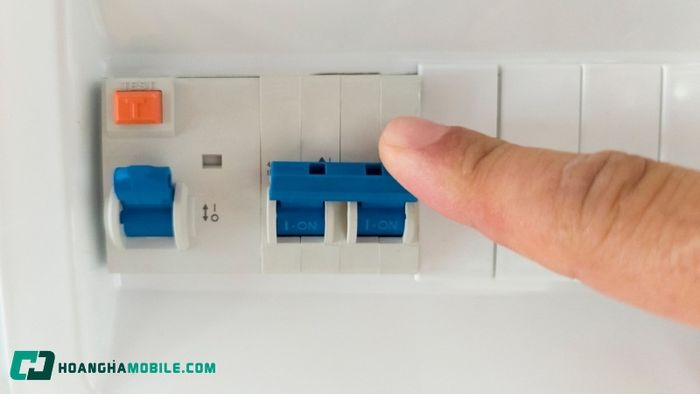

Phương pháp xử lý khi Aptomat bị nhảy liên tục

Khi aptomat thường xuyên tự ngắt, việc xác định đúng nguyên nhân là chìa khóa để chọn cách khắc phục hiệu quả. Dưới đây là các giải pháp phù hợp tùy theo từng tình huống cụ thể:

• Giảm tải điện: Nếu do quá tải, hãy ngắt bớt các thiết bị không cần thiết hoặc thay aptomat có dòng định mức phù hợp hơn.
• Kiểm tra hệ thống dây: Với trường hợp ngắn mạch, cần kiểm tra, sửa chữa hoặc thay thế dây điện bị hỏng, chập hoặc kết nối sai.
• Sửa chữa thiết bị bị rò điện: Kiểm tra các thiết bị như máy giặt, tủ lạnh, điều hòa; nếu phát hiện rò rỉ điện cần sửa hoặc thay thế.
• Lắp bộ khởi động mềm: Đối với thiết bị có dòng khởi động lớn như máy bơm, máy lạnh, nên dùng bộ khởi động mềm để giảm dòng điện ban đầu.

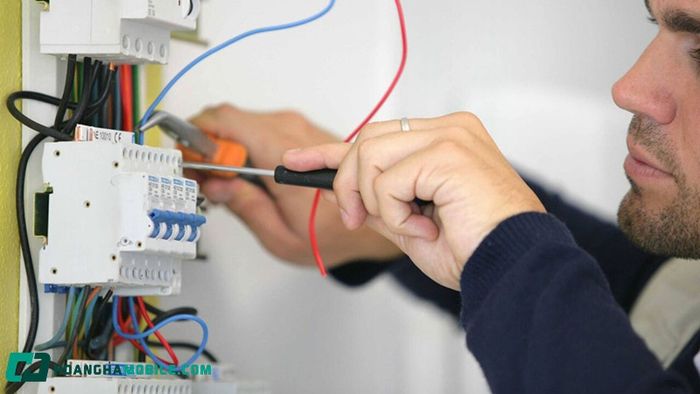

• Kiểm tra kỹ lưỡng hệ thống lắp đặt: Đảm bảo aptomat được lắp đặt đúng kỹ thuật, dây kết nối chắc chắn; nếu không rõ nguyên nhân, hãy gọi thợ điện kiểm tra.
• Lắp đặt thiết bị chống sét hoặc ổn áp: Nếu aptomat bị nhảy do sét hoặc nhiễu điện, nên trang bị thiết bị chống sét, ổn áp để bảo vệ hệ thống ổn định hơn.

Kết luận

Aptomat giữ vai trò thiết yếu trong hệ thống điện của cả gia đình lẫn các khu công nghiệp. Việc chọn lựa aptomat phù hợp không chỉ giúp bảo vệ các thiết bị điện mà còn đảm bảo an toàn cho người sử dụng. Với sự phát triển không ngừng của công nghệ, các loại aptomat ngày nay rất đa dạng và tích hợp nhiều tính năng bảo vệ tiên tiến. Hy vọng qua bài viết này, bạn sẽ dễ dàng chọn được aptomat phù hợp, từ đó bảo vệ hệ thống điện một cách hiệu quả và an toàn hơn.
