Át tô mát là một thiết bị bảo vệ an toàn cho hệ thống điện trong ngành điện dân dụng và công nghiệp. Với sự gia tăng nhanh chóng của nhu cầu sử dụng điện, việc hiểu rõ về aptomat, lý do cần lắp đặt và cách xử lý khi thiết bị bị nhảy sẽ giúp bạn ngăn ngừa sự cố mất điện, cháy nổ và đảm bảo an toàn cho gia đình. Hãy cùng tìm hiểu về khái niệm, phân loại, cấu tạo và nguyên lý hoạt động của thiết bị này trong bài viết dưới đây.
Khám phá về Át tô mát: Khái niệm và công dụng cơ bản

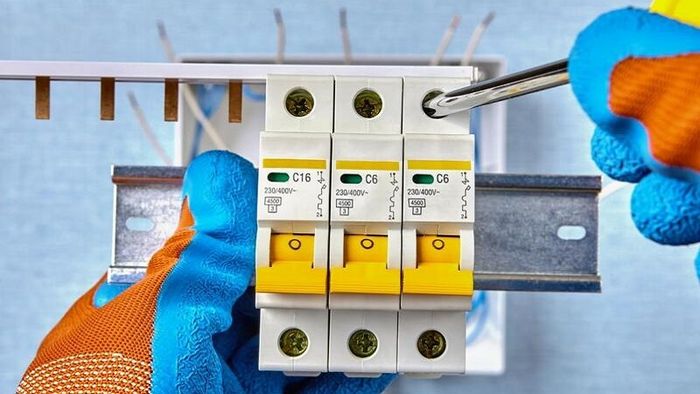

Át tô mát (hay còn gọi là Aptomat, MCB/MCCB) là thiết bị tự động ngắt mạch điện khi xảy ra các sự cố như quá tải, ngắn mạch hoặc rò điện. Hoạt động như một 'cầu dao tự động', aptomat giúp bảo vệ hệ thống điện khỏi nguy cơ cháy nổ. Khi dòng điện vượt quá mức an toàn, aptomat sẽ tự động ngắt để bảo vệ thiết bị và người sử dụng. Sau khi sự cố được xử lý, aptomat có thể được bật lại để tiếp tục hoạt động. Đây là một thiết bị thiết yếu trong các hệ thống điện dân dụng, nhà xưởng và công trình công nghiệp.
Các loại át tô mát thông dụng hiện nay

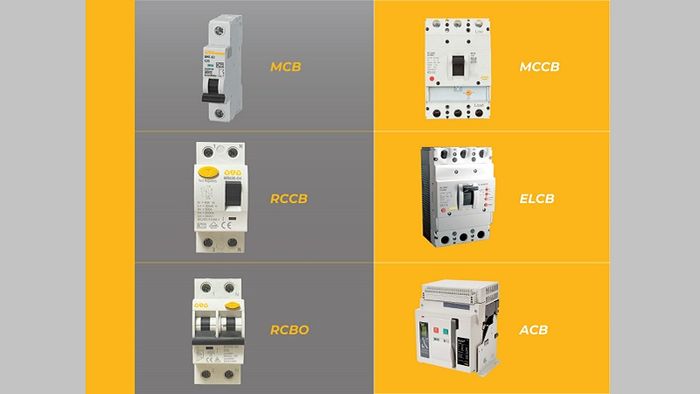

Hiện nay, aptomat được phân chia thành nhiều loại khác nhau, dựa trên chức năng, cấu tạo và dòng định mức. Các loại phổ biến bao gồm:
- MCB (Miniature Circuit Breaker): Aptomat tép nhỏ gọn, thường sử dụng trong gia đình, bảo vệ quá tải và ngắn mạch, dòng định mức dưới 100A.

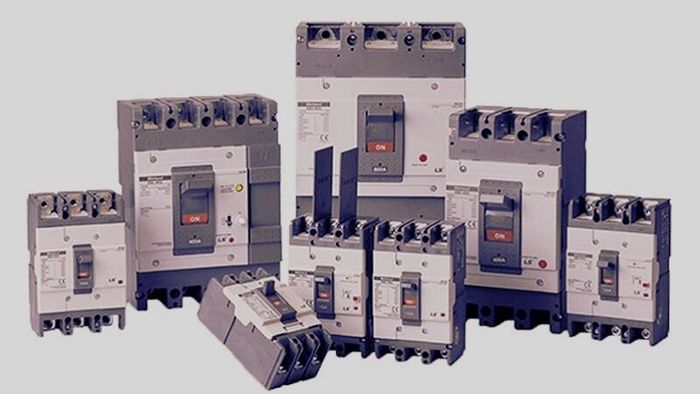

- MCCB (Molded Case Circuit Breaker): Phù hợp với các công trình công nghiệp, dòng định mức cao, lên đến hàng trăm ampe, chịu tải tốt và bảo vệ an toàn hơn.
- ELCB/RCCB (Earth Leakage Circuit Breaker / Residual Current Circuit Breaker): Aptomat chống rò điện, bảo vệ người dùng khỏi các nguy cơ giật điện.

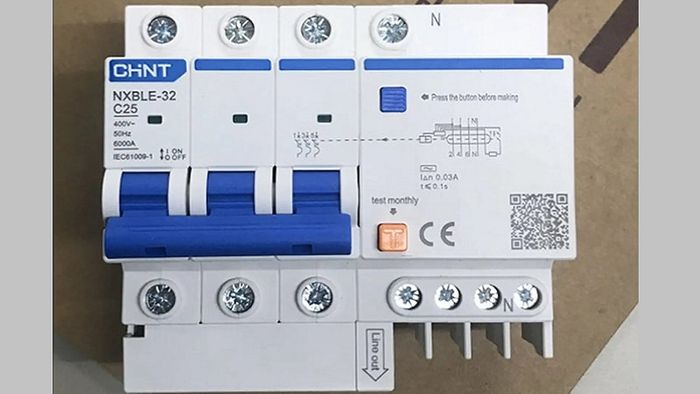

- RCBO: Kết hợp tính năng MCB và RCCB, bảo vệ quá tải, ngắn mạch và rò điện đồng thời.
- Aptomat khối (ACB): Dùng trong hệ thống điện công nghiệp với công suất lớn.
Mỗi loại aptomat được thiết kế để phục vụ cho những mục đích khác nhau, tùy theo quy mô của hệ thống điện. Việc lựa chọn đúng loại aptomat sẽ giúp kéo dài tuổi thọ của thiết bị và đảm bảo an toàn tối ưu.

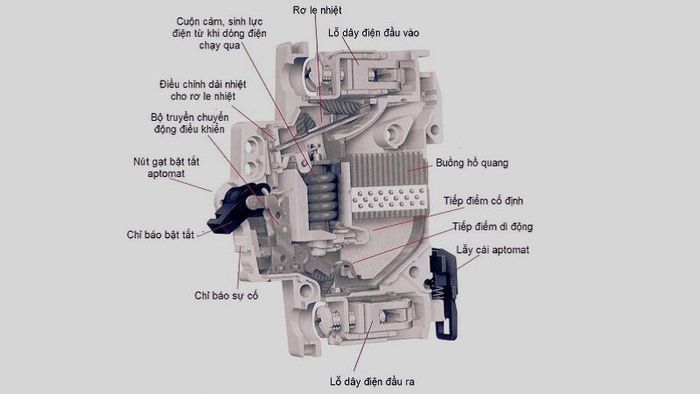

Cấu tạo bên trong của aptomat bao gồm những bộ phận gì?
Một át tô mát chuẩn có cấu tạo từ nhiều bộ phận cơ khí và điện tử, làm việc phối hợp nhịp nhàng để phát hiện sự cố và ngắt mạch. Hiểu rõ cấu tạo bên trong giúp bạn nắm bắt nguyên lý hoạt động và xử lý các lỗi thường gặp nhanh chóng.
Tiếp điểm đóng cắt
Tiếp điểm là bộ phận trực tiếp đóng và ngắt dòng điện. Khi bình thường, tiếp điểm đóng lại để dòng điện đi qua. Khi xảy ra sự cố như quá tải hoặc ngắn mạch, cơ chế bảo vệ sẽ khiến tiếp điểm mở ra và cắt dòng ngay lập tức. Tiếp điểm được làm từ hợp kim chịu nhiệt và mài mòn, đảm bảo hoạt động bền bỉ. Chất lượng tiếp điểm ảnh hưởng lớn đến tuổi thọ của aptomat. Nếu tiếp điểm bị oxi hóa hoặc cháy, aptomat sẽ nhảy liên tục hoặc tiếp xúc kém, dẫn đến hiện tượng nóng dây. Đây là bộ phận hay bị tác động mạnh của dòng điện, nên cần bảo dưỡng và kiểm tra định kỳ, đặc biệt trong các hệ thống điện công nghiệp.
Cuộn dây bảo vệ quá tải (Rơ-le nhiệt)
Cuộn dây bảo vệ quá tải của át tô mát hoạt động dựa trên hiện tượng sinh nhiệt khi dòng điện vượt mức cho phép. Khi tình trạng quá tải kéo dài, thanh lưỡng kim trong rơ-le nhiệt sẽ cong lại, kích hoạt cơ cấu cơ khí mở tiếp điểm. Cơ chế này giúp ngắt dòng từ từ nhưng chính xác, đặc biệt phù hợp với các tải có xu hướng tăng lâu dài, như khi sử dụng nhiều thiết bị điện cùng lúc. Cuộn rơ-le nhiệt được thiết kế để đáp ứng ổn định, tránh hiện tượng ngắt quá nhạy hoặc quá chậm. Nếu aptomat thường xuyên nhảy do quá tải, bạn nên kiểm tra tổng công suất tiêu thụ hoặc thay aptomat với dòng định mức cao hơn.
Cuộn dây bảo vệ ngắn mạch (Rơ-le từ)
Khi xảy ra ngắn mạch, dòng điện tăng vọt trong chớp mắt, chỉ trong vài mili-giây. Cuộn dây từ trong aptomat sẽ tạo ra một lực hút mạnh mẽ, kéo chốt cơ khí làm mở ngay lập tức tiếp điểm. Nhờ khả năng phản ứng cực nhanh, cuộn rơ-le từ giúp ngăn ngừa tình trạng dây dẫn bị nổ hoặc thiết bị bị cháy. Đây là cơ cấu quan trọng nhất trong aptomat để bảo vệ trước những sự cố nguy hiểm nhất của hệ thống điện. Rơ-le từ thường được kết hợp với rơ-le nhiệt, tạo ra hai lớp bảo vệ: bảo vệ nhanh (ngắn mạch) và bảo vệ chậm (quá tải). Nếu aptomat bật xuống ngay sau khi bật lên lại, có thể là do sự cố ngắn mạch trong hệ thống.
Buồng dập hồ quang

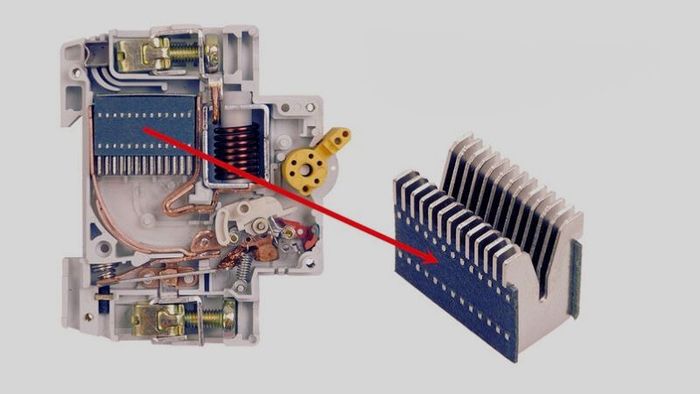

Khi aptomat ngắt mạch điện, tia hồ quang nguy hiểm có thể sinh ra tại điểm tiếp xúc. Buồng dập hồ quang được thiết kế với các lá thép xếp song song, giúp kéo dài và phân tán hồ quang, từ đó tắt nhanh chóng. Nhờ có buồng dập, aptomat có thể ngắt dòng an toàn ngay cả khi dòng điện lớn. Nếu không có bộ phận này, hồ quang sẽ làm cháy tiếp điểm và gây nguy cơ cháy nổ. Buồng dập hồ quang thường được làm từ vật liệu cách điện và chịu nhiệt tốt, phù hợp với các môi trường làm việc khắc nghiệt. Trong các dòng MCCB, buồng dập hồ quang được thiết kế lớn và phức tạp hơn để xử lý dòng cắt cao.
Vỏ cách điện và cơ cấu gạt tay
Vỏ cách điện là lớp bảo vệ bên ngoài, giúp ngăn không cho người dùng tiếp xúc với các bộ phận có điện và duy trì cấu trúc ổn định bên trong aptomat. Vỏ thường được làm từ nhựa cao cấp, có khả năng chống cháy, chịu va đập và cách điện tốt. Cùng với đó, cơ cấu gạt tay được sử dụng để thực hiện thao tác đóng ngắt mạch thủ công và tái kích hoạt aptomat sau khi sự cố được khắc phục. Cần gạt được thiết kế chắc chắn, dễ thao tác nhưng vẫn đảm bảo an toàn. Một số dòng aptomat cao cấp còn tích hợp cơ chế khóa để ngăn ngừa việc bật nhầm, phù hợp với môi trường công nghiệp.
Cơ chế hoạt động của át tô mát khi xảy ra sự cố

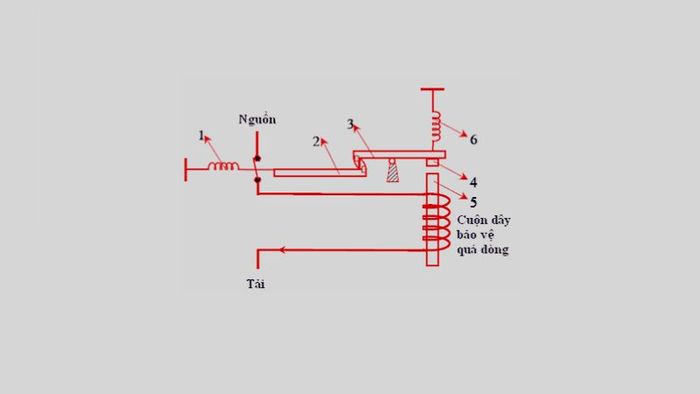

Aptomat hoạt động dựa trên hai cơ chế bảo vệ chính: bảo vệ quá tải và bảo vệ ngắn mạch. Khi dòng điện đi qua aptomat vượt quá mức cho phép trong một thời gian dài (quá tải), cuộn rơ-le nhiệt sẽ nóng lên, làm cong thanh lưỡng kim, khiến cơ cấu ngắt mở ra và cắt điện. Cơ chế này giúp bảo vệ các thiết bị điện tránh khỏi tình trạng quá tải, gây nóng dây dẫn và có thể dẫn đến cháy nổ.
Trong tình huống ngắn mạch, dòng điện tăng vọt chỉ trong vài phần nghìn giây. Lúc này, cuộn rơ-le từ trong aptomat tạo ra lực hút cực mạnh, kích hoạt cơ cấu ngắt ngay lập tức để tách tiếp điểm, ngăn dòng điện nguy hiểm có thể gây hư hỏng hệ thống.
Khi tiếp điểm mở ra, buồng dập hồ quang sẽ hoạt động để triệt tiêu hoàn toàn tia lửa điện phát sinh trong quá trình ngắt mạch, đảm bảo an toàn tuyệt đối. Sau khi sự cố được xử lý, người dùng có thể bật lại aptomat để hệ thống hoạt động trở lại bình thường. Với cơ chế phản ứng nhanh chóng và chính xác, aptomat đóng vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống điện dân dụng và công nghiệp.

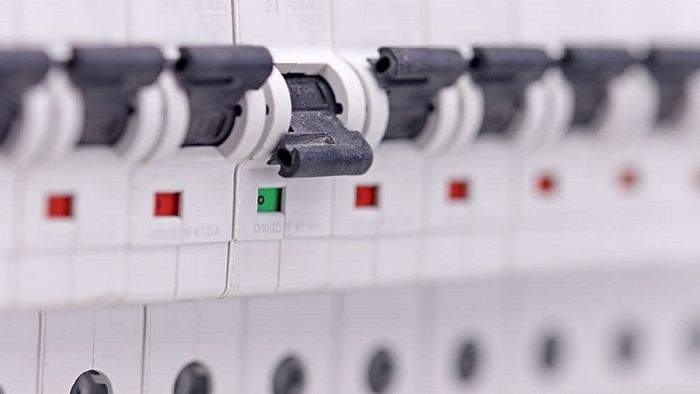

Vì sao át tô mát thường bị ngắt đột ngột?
Aptomat bị ngắt đột ngột thường do ba nguyên nhân chính: quá tải, ngắn mạch và rò điện. Quá tải xảy ra khi nhiều thiết bị điện cùng lúc làm dòng điện vượt quá mức mà aptomat cho phép. Ngắn mạch thường do dây điện chạm chập, thiết bị hư hỏng hoặc nước xâm nhập. Rò điện xảy ra khi lớp cách điện bị hư hỏng, khiến dòng điện rò ra môi trường, gây nguy hiểm cho người sử dụng. Ngoài ra, aptomat chất lượng kém hoặc lâu ngày không bảo dưỡng cũng có thể nhảy bất thường. Hiểu rõ nguyên nhân giúp bạn xử lý sự cố nhanh chóng và an toàn hơn.

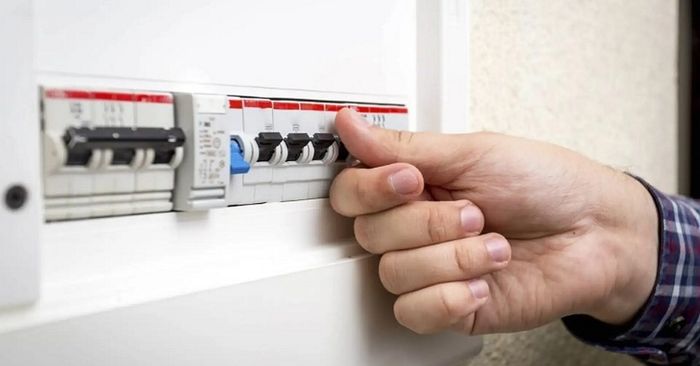

Hướng dẫn khắc phục khi aptomat bị nhảy liên tục
Aptomat nhảy liên tục là dấu hiệu cho thấy hệ thống điện đang gặp sự cố nghiêm trọng như quá tải, chập điện hoặc rò điện. Việc xử lý đúng cách không chỉ giúp tránh nguy cơ cháy nổ mà còn bảo vệ an toàn cho các thiết bị điện trong gia đình. Dưới đây là các bước xử lý hiệu quả và an toàn.
Kiểm tra tình trạng quá tải của các thiết bị điện
Đầu tiên, tắt hết tất cả các thiết bị điện trong khu vực mà aptomat bảo vệ. Sau đó, bật lại aptomat để kiểm tra xem có tiếp tục nhảy không. Nếu aptomat không nhảy nữa, nguyên nhân có thể là do sử dụng quá nhiều thiết bị công suất lớn cùng lúc. Lúc này, bạn cần phân bổ lại thiết bị sang các mạch điện khác hoặc thay aptomat có dòng định mức cao hơn. Tránh sử dụng chung máy lạnh, bếp điện và máy nước nóng trên cùng một mạch để tránh quá tải và đảm bảo an toàn cho hệ thống điện.
Kiểm tra dấu hiệu ngắn mạch hoặc dây chập
Nếu aptomat bật lên và ngay lập tức nhảy, đây là dấu hiệu rõ ràng của ngắn mạch. Bạn cần kiểm tra các ổ cắm, phích cắm, dây điện, hoặc các thiết bị mới sử dụng gần đây để xem có dấu hiệu mùi khét, tia lửa, hoặc vết cháy không. Rút ngay các thiết bị nghi ngờ và thử lại. Nếu aptomat vẫn tiếp tục nhảy, có thể dây âm và dương đã bị chạm nhau trong tường hoặc hộp nối. Trong trường hợp này, bạn không nên tự sửa mà nên gọi thợ điện chuyên nghiệp để kiểm tra và khắc phục đúng cách.
Kiểm tra rò điện hoặc thiết bị hỏng
Rò điện là nguyên nhân nguy hiểm khiến aptomat, đặc biệt là RCCB/RCBO, liên tục bị ngắt. Hãy thử rút từng thiết bị điện ra khỏi ổ cắm rồi bật lại aptomat để xác định thiết bị gây rò. Những thiết bị cũ, dây bị nứt hoặc nước xâm nhập rất dễ gây rò điện. Nếu xác định được thiết bị lỗi, hãy sửa chữa hoặc thay mới ngay. Trong trường hợp aptomat vẫn nhảy dù không kết nối bất kỳ thiết bị nào, rất có thể hệ thống dây âm tường bị rò và bạn cần thợ chuyên môn xử lý để đảm bảo an toàn tuyệt đối.
Át tô mát có phải là thiết bị điện thông minh không?
Aptomat không được xếp vào nhóm thiết bị điện thông minh. Đây là thiết bị cơ – điện, hoạt động dựa trên cơ chế bảo vệ quá tải, ngắn mạch và rò điện mà không có khả năng tự động điều khiển hay kết nối với mạng Internet. Tuy nhiên, các dòng aptomat hiện đại có thể tích hợp một số tính năng nâng cao như hiển thị dòng điện, báo lỗi hoặc kết hợp với hệ thống nhà thông minh để giám sát từ xa. Mặc dù vậy, chức năng chính của nó vẫn là bảo vệ an toàn cho hệ thống điện, không phải là thiết bị “thông minh” theo nghĩa của các thiết bị IoT.
Kết luận
Tóm lại, aptomat là thiết bị không thể thiếu để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch và rò điện, giúp đảm bảo sự an toàn cho cả người sử dụng và các thiết bị điện. Hiểu rõ về cấu tạo, nguyên lý hoạt động và những nguyên nhân khiến aptomat bị nhảy sẽ giúp bạn chủ động phòng ngừa sự cố. Khi gặp phải tình trạng aptomat nhảy liên tục, cần kiểm tra các yếu tố như quá tải, ngắn mạch hay rò điện để xử lý kịp thời. Việc lắp đặt và bảo dưỡng aptomat một cách hợp lý sẽ giúp duy trì sự ổn định, an toàn của hệ thống điện và kéo dài tuổi thọ của các thiết bị.
