Bản vẽ kỹ thuật là công cụ quan trọng để truyền tải thông tin trong các lĩnh vực kỹ thuật, thiết kế và sản xuất. Qua những quy ước tiêu chuẩn và cách thức thể hiện đặc trưng, bản vẽ cho phép mô tả rõ ràng các ý tưởng, cấu trúc và đặc điểm của sản phẩm hoặc công trình. Nhờ đó, quá trình giao tiếp giữa nhà thiết kế, kỹ sư và người thi công diễn ra một cách thống nhất và hiệu quả.
Bản vẽ kỹ thuật là gì? Vai trò và ứng dụng thực tiễn
Bản vẽ thiết kế kỹ thuật chính là ngôn ngữ chung trong tất cả các ngành công nghiệp – từ cơ khí, xây dựng, kiến trúc, điện lực đến thiết kế nội thất. Đây là phương tiện truyền tải các ý tưởng, yêu cầu kỹ thuật và thiết kế sản phẩm hoặc công trình một cách trực quan và có hệ thống.
Khái niệm cơ bản
Đây là bản vẽ được tạo ra theo các nguyên tắc, tiêu chuẩn kỹ thuật, nhằm mô tả hình dạng, kết cấu, kích thước, vật liệu và các thông tin kỹ thuật cần thiết cho sản phẩm hoặc công trình sẽ được sản xuất hoặc thi công.
Trong tiếng Anh, bản vẽ công trình được gọi là Technical Drawing.
Vai trò và công dụng
- Chức năng như một ngôn ngữ giao tiếp chung giữa kỹ sư, nhà thiết kế, nhà sản xuất và thi công.
- Là công cụ chủ yếu trong quá trình thiết kế, mô tả và sản xuất sản phẩm hoặc xây dựng công trình.
- Giúp lưu trữ thông tin kỹ thuật một cách có hệ thống, dễ dàng truy cập lại khi cần bảo trì, sửa chữa hoặc nâng cấp.
Tiêu chuẩn bản vẽ kỹ thuật: Nguyên tắc thống nhất cần biết
Tiêu chuẩn bản vẽ là bộ quy định giúp trình bày bản vẽ một cách thống nhất, dễ hiểu, giảm thiểu sai sót và tăng tính chuyên nghiệp. Những tiêu chuẩn này được phát triển dựa trên yêu cầu và thực tiễn của từng ngành nghề cụ thể.
Tiêu chuẩn chung: ISO, TCVN và tầm quan trọng của chúng
Hiện nay, các bản vẽ kỹ thuật tại Việt Nam chủ yếu tuân theo tiêu chuẩn quốc tế ISO (Tổ chức Tiêu chuẩn Hóa Quốc tế) và tiêu chuẩn Việt Nam TCVN.
Việc áp dụng các tiêu chuẩn này giúp:
- Đảm bảo khả năng đọc và hiểu bản vẽ một cách đồng bộ trên toàn cầu.
- Giảm thiểu các sai sót trong quá trình thiết kế, sản xuất và thi công.
- Dễ dàng chuyển giao và lưu trữ tài liệu kỹ thuật.
Quy ước về đường nét, ký hiệu, tỉ lệ
- Ký hiệu: Bao gồm các ký hiệu cho vật liệu, mặt cắt, đường kính, v.v… (ví dụ: ký hiệu mặt cắt là các đường gạch chéo, ký hiệu đường kính là “⌀”)
- Các loại nét: Nét liền, nét đứt, nét mảnh, nét gạch chấm… mỗi loại có một ý nghĩa đặc trưng riêng.
- Tỉ lệ bản vẽ: Dùng để điều chỉnh kích thước thực tế sao cho phù hợp với kích thước khổ giấy vẽ (ví dụ: 1:1, 1:10, 2:1…).
- Cách ghi kích thước: Theo quy chuẩn giúp người đọc dễ dàng tra cứu (sử dụng mũi tên, số liệu, đơn vị đo…)
Khung tên và khổ giấy bản vẽ kỹ thuật: Quy định & Cách trình bày
Khung tên và khổ giấy là hai yếu tố không thể thiếu trong mọi bản vẽ. Chúng hỗ trợ trong việc quản lý, lưu trữ, tra cứu bản vẽ một cách hiệu quả và đảm bảo tính đồng nhất trong cách trình bày.
Khổ giấy tiêu chuẩn cho bản vẽ
- Các kích thước giấy phổ biến: A4 (210x297mm), A3 (297x420mm), A2 (420x594mm), A1 (594x841mm), A0 (841x1189mm)
- Lựa chọn khổ giấy phù hợp với kích thước của đối tượng và mục đích thể hiện.
Khung tên bản vẽ: Nội dung và vị trí
- Khung tên thường được đặt ở góc dưới bên phải của bản vẽ (theo chiều ngang hoặc dọc, tùy theo yêu cầu ngành).
- Thông tin trong khung tên bao gồm: tên chi tiết (hoặc công trình), ký hiệu bản vẽ, tỉ lệ, ngày vẽ, tên người vẽ, người kiểm tra, đơn vị, số bản vẽ, v.v…
- Mỗi ngành sẽ có mẫu khung tên riêng, thường theo tiêu chuẩn TCVN hoặc tiêu chuẩn quốc tế.
- Bạn có thể tải mẫu khung tên bản vẽ A4 hoặc A3 để sử dụng.
Các loại bản vẽ thiết kế kỹ thuật phổ biến theo ngành và ứng dụng
Tùy vào mỗi lĩnh vực ứng dụng, bản vẽ kỹ thuật được phân thành nhiều loại khác nhau, với những đặc điểm, ký hiệu và yêu cầu riêng biệt. Việc hiểu rõ từng loại sẽ giúp bạn đọc và thực hiện bản vẽ chính xác hơn.

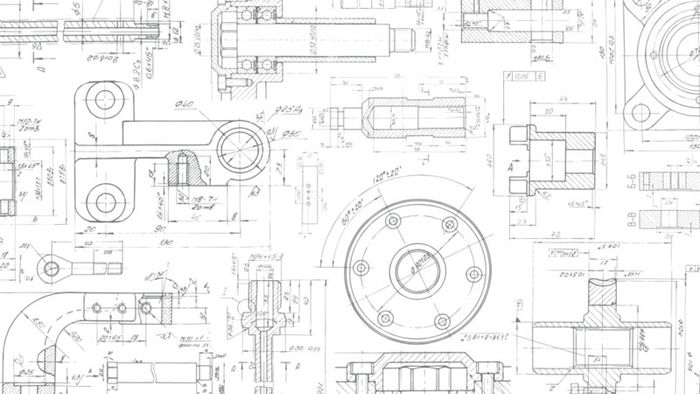

Bản vẽ cơ khí
- Thường dùng để thể hiện chi tiết máy, cụm máy, bản vẽ lắp ráp và bản vẽ gia công.
- Yêu cầu về tỉ lệ, ký hiệu và hình cắt phải rất rõ ràng để đảm bảo độ chính xác trong chế tạo.
- Cách đọc bản vẽ cơ khí: chú ý đến hình chiếu, ký hiệu vật liệu, kích thước, dung sai và các yêu cầu kỹ thuật chi tiết.
Bản vẽ xây dựng & kiến trúc
- Mô tả tổng thể công trình, bao gồm mặt bằng, mặt đứng, mặt cắt, kết cấu và chi tiết các bộ phận cấu thành.
- Ký hiệu cho vật liệu xây dựng, cầu thang, cửa, cột, dầm, v.v…
- Cần phối hợp nhiều bản vẽ thành một bộ hồ sơ hoàn chỉnh (kiến trúc, kết cấu, điện nước…)
Bản vẽ điện, nội thất
- Bản vẽ điện: mô tả sơ đồ mạch điện, ký hiệu thiết bị điện, đường dây, ổ cắm, công tắc…
- Bản vẽ nội thất: thể hiện chi tiết đồ nội thất, vị trí lắp đặt, kích thước và vật liệu sử dụng.
Hướng dẫn đọc và vẽ bản vẽ kỹ thuật cho người mới bắt đầu
Đọc và vẽ bản vẽ là một kỹ năng quan trọng, yêu cầu sự kiên nhẫn và luyện tập để nắm vững các quy tắc cơ bản. Dưới đây là hướng dẫn chi tiết giúp bạn dễ dàng tiếp cận và thực hành.
Cách đọc bản vẽ
- Bắt đầu từ khung tên: xác định tên sản phẩm, tỉ lệ và ký hiệu bản vẽ.
- Nhận diện các hình chiếu: hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh… để có thể hình dung được không gian.
- Chú ý kỹ các ký hiệu, đường nét, vật liệu và cách ghi kích thước trên bản vẽ.
- Đọc kỹ các ghi chú kỹ thuật, dung sai, yêu cầu về công nghệ và vật liệu.
Cách vẽ bản vẽ thiết kế kỹ thuật cơ bản
- Lựa chọn khổ giấy phù hợp, kẻ khung bản vẽ và khung tên theo đúng tiêu chuẩn.
- Xác định tỉ lệ sao cho phù hợp với kích thước thực tế.
- Vẽ các hình chiếu cơ bản, sử dụng chính xác các loại nét và ký hiệu.
- Ghi kích thước, ký hiệu vật liệu, và các ghi chú yêu cầu kỹ thuật.
- Kiểm tra lại bản vẽ một lần nữa trước khi hoàn thiện.
Nếu bạn mới bắt đầu, hãy tham khảo các phần mềm vẽ bản vẽ thiết kế kỹ thuật như AutoCAD, SolidWorks, hoặc luyện tập vẽ tay để làm quen với cấu trúc của bản vẽ.
Câu hỏi thường gặp
Thế nào là bản vẽ kỹ thuật đạt tiêu chuẩn?
Bản vẽ đạt tiêu chuẩn là bản vẽ tuân thủ đầy đủ các quy định về khổ giấy, khung tên, đường nét, tỉ lệ, ký hiệu, cách ghi kích thước… theo các tiêu chuẩn ISO hoặc TCVN. Điều này đảm bảo bản vẽ được đọc và hiểu một cách chính xác và thống nhất.
Các loại ký hiệu trong bản vẽ phổ biến là gì?
Một số ký hiệu cơ bản bao gồm: ký hiệu mặt cắt (đường gạch chéo), ký hiệu đường kính (⌀), ký hiệu vật liệu, các loại nét vẽ (liền, đứt, chấm), ký hiệu dung sai, ký hiệu mối hàn, ký hiệu điện nước… Tất cả đều phải tuân thủ các tiêu chuẩn trong ngành.
Làm sao để đọc bản vẽ dễ dàng hơn?
Để đọc bản vẽ thiết kế kỹ thuật hiệu quả, bạn nên bắt đầu từ khung tên, xác định hình chiếu, chú ý đến các ký hiệu và đường nét, đồng thời tham khảo các ghi chú kỹ thuật. Luyện tập với các bản vẽ thực tế sẽ giúp bạn nâng cao khả năng đọc hiểu nhanh chóng.
Tỉ lệ bản vẽ là gì? Vì sao phải dùng tỉ lệ?
Tỉ lệ bản vẽ là tỷ lệ giữa kích thước thực tế và kích thước thể hiện trên bản vẽ (ví dụ: 1:1, 1:10, 2:1…). Tỉ lệ giúp thu nhỏ hoặc phóng to vật thể để phù hợp với kích thước khổ giấy, đảm bảo bản vẽ dễ dàng quan sát và đo đạc.
