Máy lọc nước RO là gì?
Máy lọc nước RO (Reverse Osmosis) là thiết bị sử dụng công nghệ thẩm thấu ngược để loại bỏ tạp chất trong nước một cách hiệu quả. Nhờ vào hệ thống màng lọc chuyên dụng, máy có thể loại bỏ các tạp chất, hóa chất độc hại, kim loại nặng và vi khuẩn có trong nước. Ngoài ra, một số loại máy còn có các lõi lọc bổ sung khoáng chất, giúp cải thiện chất lượng nước và hỗ trợ tốt cho sức khỏe người dùng.
Công nghệ RO hoạt động nhờ vào màng lọc siêu nhỏ, với khe lọc có kích thước chỉ khoảng 0,0001 micromet. Dưới tác dụng của bơm cao áp, nước tinh khiết được đẩy qua màng lọc, còn các tạp chất, ion kim loại và vi sinh vật bị giữ lại và đẩy ra ngoài qua đường nước thải. Nhờ cơ chế này, nước sau khi lọc có độ tinh khiết cao và có thể sử dụng ngay mà không cần đun sôi, đáp ứng nhu cầu sinh hoạt hằng ngày của gia đình.
Cấu tạo cơ bản của máy lọc nước RO
Sơ đồ máy lọc nước RO thường bao gồm từ 9 đến 10 lõi lọc, cùng với khoảng 30 linh kiện khác nhau như bộ lõi lọc thô, lõi lọc tinh, màng lọc RO, bơm tăng áp, bình áp, van điện từ, van áp cao và áp thấp… Tất cả các bộ phận này phối hợp để lọc nước qua từng giai đoạn, từ lọc thô cho đến tinh lọc sâu, đảm bảo nước sạch đạt chuẩn.
Ngoài ra, máy còn được trang bị van khóa cấp nước đầu vào, giúp kết nối nhanh chóng với đường ống nước sinh hoạt. Van này cho phép người dùng đóng/mở nước khi cần bảo trì hoặc điều chỉnh lưu lượng nước cấp vào hệ thống.
Dưới đây là những bộ phận chính trong máy lọc nước RO:

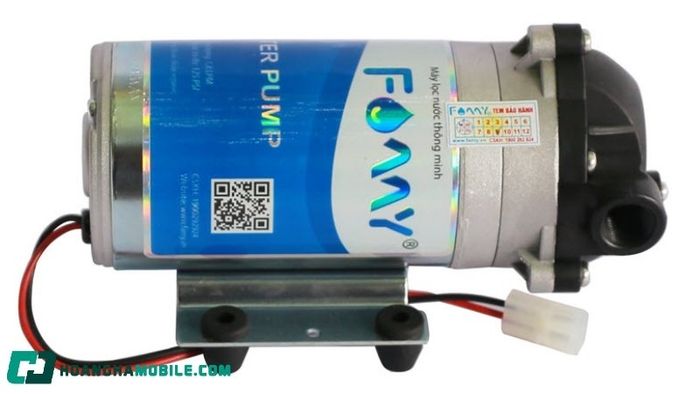

Bơm máy lọc nước RO
Bơm là một thành phần quan trọng trong hệ thống máy lọc nước RO, có nhiệm vụ tạo ra áp lực để đẩy nước qua các lõi lọc và màng RO. Tùy theo từng loại máy, bơm có thể sử dụng điện áp 24V hoặc 36V, và có thể là bơm thường hoặc bơm hút sâu. Đối với những gia đình sử dụng bể nước ngầm hoặc có áp lực nước yếu, bơm hút sâu sẽ là lựa chọn tối ưu để đảm bảo máy hoạt động hiệu quả và màng RO đạt được hiệu suất lọc cao nhất.

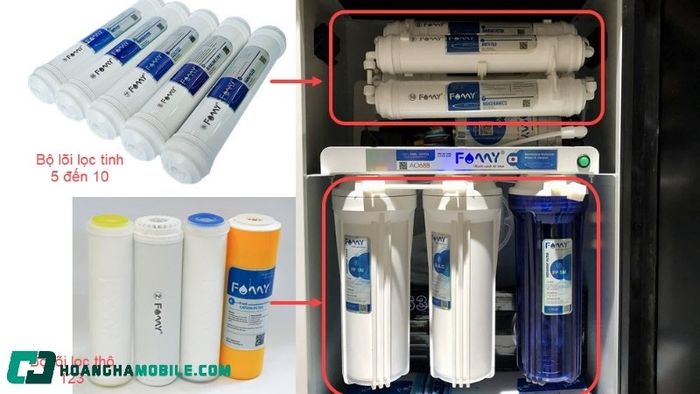

Bộ lõi lọc thô (lõi 1 – 2 – 3 – 4)
Trong sơ đồ máy lọc nước RO, bộ lõi lọc thô thường bao gồm 3 hoặc 4 lõi, lắp đặt theo thứ tự thẳng đứng, với nhiệm vụ loại bỏ các tạp chất có kích thước lớn và bảo vệ màng RO phía sau.
- Lõi 1 (PP 5 micron): Loại bỏ các tạp chất như bùn đất, cát, rỉ sét và cặn bẩn lớn.
- Lõi 2 (Than hoạt tính): Hấp thụ các mùi hôi, màu nước và hóa chất tồn dư.
- Lõi 3 (PP 1 micron): Loại bỏ các tạp chất nhỏ hơn trước khi nước được đưa vào màng RO.
- Lõi 4 (Cation – tùy chọn): Xử lý nước nhiễm đá vôi, canxi, giúp giảm thiểu việc đóng cặn.
Màng lọc RO

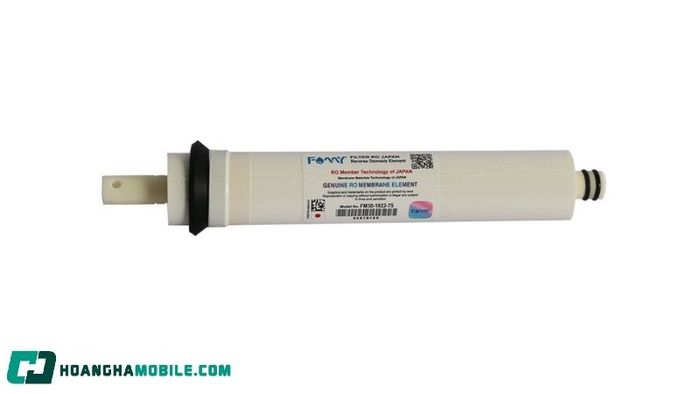

Màng lọc RO được coi là bộ phận quan trọng nhất của máy lọc nước RO. Với kích thước khe lọc siêu nhỏ khoảng 0,0001 micron, màng RO có khả năng loại bỏ gần như hoàn toàn các vi khuẩn, virus, kim loại nặng và các chất độc hại hòa tan trong nước.
Màng RO được lắp đặt sau hệ thống lọc thô và có hai dòng nước:
- Nước tinh khiết (được đưa vào bình áp).
- Nước thải (mang theo các tạp chất ra ngoài).
Để màng RO hoạt động hiệu quả, hệ thống cần được trang bị bơm tăng áp để tạo đủ áp lực lọc.
Bình áp máy lọc nước

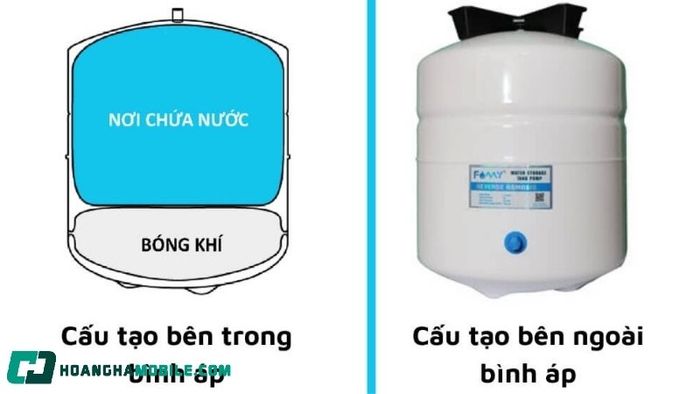

Trong sơ đồ máy lọc nước RO, bình áp là bộ phận dùng để lưu trữ nước tinh khiết sau quá trình lọc, với dung tích thông thường khoảng 10 lít, giúp người dùng có thể lấy nước ngay mà không phải chờ máy lọc. Bình áp có một bóng hơi cao su bên trong, tạo ra áp lực đẩy nước ra vòi ngay cả khi máy không được cấp điện.
Hiện nay, có hai loại bình áp phổ biến là bình áp nhựa và bình áp kim loại. Sau một thời gian sử dụng, bóng hơi bên trong có thể bị xẹp, làm giảm áp lực nước chảy, lúc này cần phải bơm lại hoặc thay thế bóng hơi để máy hoạt động hiệu quả trở lại.

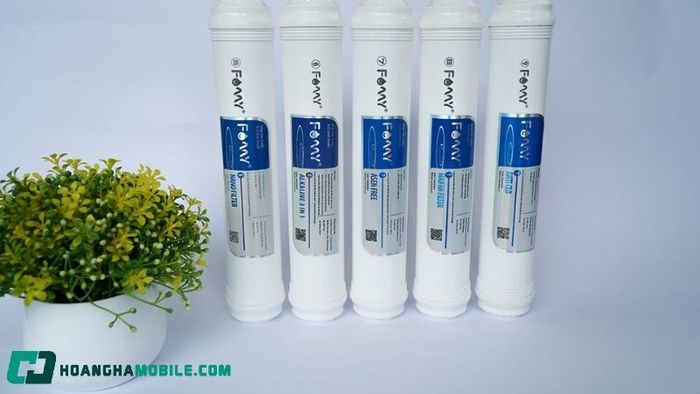

Hệ thống lõi lọc tinh (lõi 5–10)
Sau khi nước đi qua màng RO, nó đạt độ tinh khiết rất cao, nhưng gần như không còn khoáng chất. Vì vậy, các lõi lọc tinh từ lõi số 5 đến lõi số 10 có nhiệm vụ bổ sung khoáng chất có lợi, cân bằng vị và nâng cao chất lượng nước trước khi sử dụng.
- Lõi 5 – Nano Filter
- Vật liệu: Than hoạt tính dạng Nano
- Công dụng: Giúp hạn chế tái nhiễm khuẩn và cải thiện mùi vị nước.
- Tuổi thọ khuyến nghị: 18–24 tháng.
- Lõi 6 – Alkaline 3 in 1
- Vật liệu: Alkaline
- Công dụng: Hỗ trợ cân bằng pH, tăng chất lượng nước sau RO và giảm các thành phần hòa tan có hại.
- Tuổi thọ khuyến nghị: 18–24 tháng (khoảng 10.000 lít).
- Lõi 7 – AsenFree
- Công dụng: Loại bỏ Asen – kim loại nặng độc hại trong nước.
- Tuổi thọ khuyến nghị: 18–24 tháng.
- Lõi 8 – Maifan
- Công dụng: Cân bằng pH, bổ sung khoáng và oxy hòa tan, giúp nước dễ uống hơn.
- Tuổi thọ khuyến nghị: 18–24 tháng.
- Lõi 9 – AntiClo
- Công dụng: Khử clo dư, tăng khả năng chống tái nhiễm khuẩn trước khi nước ra vòi.
- Tuổi thọ khuyến nghị: 18–24 tháng.
- Lõi 10 – Bioceramics
- Vật liệu: Gốm sinh học Bioceramics
- Công dụng: Bổ sung vi khoáng có lợi, cải thiện chất lượng nước uống.
- Tuổi thọ khuyến nghị: 18–24 tháng.
Lưu ý: Tuổi thọ của các lõi lọc tinh là khuyến nghị từ nhà sản xuất và có thể thay đổi tùy theo tần suất sử dụng và chất lượng nguồn nước đầu vào.

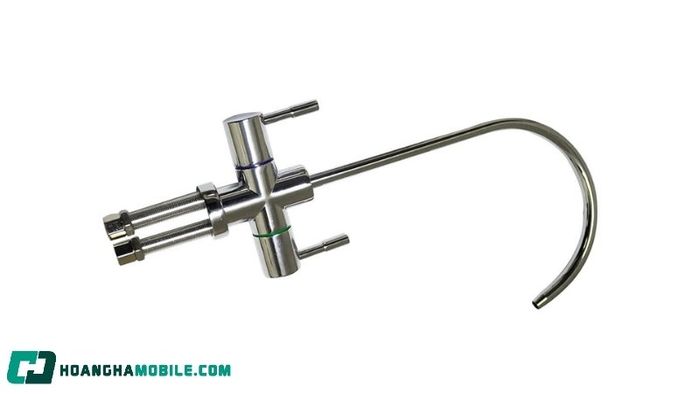

Vòi máy lọc nước
Theo sơ đồ máy lọc nước RO, vòi máy lọc nước là bộ phận lấy nước trực tiếp từ bình áp, thường được chế tạo từ inox 201 hoặc inox 304 để đảm bảo độ bền và an toàn vệ sinh. Sau một thời gian dài sử dụng, gioăng cao su có thể bị lão hóa, gây hiện tượng rò rỉ và cần được thay thế.
Vòi máy lọc nước có thể được phân loại theo các tiêu chí sau:
- Cách sử dụng: Vòi cần gạt, vòi núm xoay, vòi nút bấm hoặc vòi cảm biến.
- Chức năng: Vòi một chế độ nước hoặc vòi hai chế độ nước.
Hệ thống thiết bị điện trong máy lọc nước
Máy lọc nước RO hoạt động tự động nhờ vào hệ thống linh kiện điện – nước được đồng bộ hóa, trong đó các thiết bị điện sử dụng điện áp 24V để đảm bảo an toàn cho người sử dụng.
Một số linh kiện điện quan trọng bao gồm:
- Bộ đổi nguồn: Chuyển đổi điện 220V xoay chiều sang 24V một chiều để cấp điện cho bơm và van điện. Nên chọn bộ nguồn ổn định và có dòng tải phù hợp để tăng độ bền cho thiết bị.
- Van áp thấp: Tự động ngắt điện khi không có nước hoặc áp lực nước đầu vào quá yếu, bảo vệ bơm – rất quan trọng đối với khu vực thường xuyên mất nước.
- Van áp cao: Hoạt động theo chênh lệch áp suất, tự động ngắt máy khi bình áp đã đầy, giúp tiết kiệm điện và kéo dài tuổi thọ cho máy.
Nhờ sự phối hợp của các linh kiện này, máy lọc nước RO có thể hoạt động ổn định, an toàn và hiệu quả trong suốt quá trình sử dụng.
Sơ đồ máy lọc nước RO là gì?

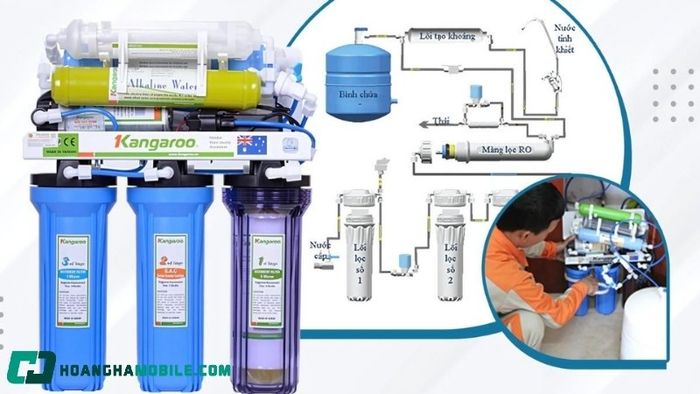

Sơ đồ máy lọc nước RO là bản vẽ minh họa toàn bộ cấu tạo và nguyên lý hoạt động của hệ thống lọc nước RO. Bản đồ này thể hiện các bộ phận quan trọng như lõi lọc thô, màng lọc RO, hệ thống lõi lọc tinh, bơm tăng áp, bình áp và các van điện.
Thông qua sơ đồ này, người dùng sẽ dễ dàng theo dõi được dòng chảy của nước từ đầu vào đến đầu ra, đồng thời hiểu rõ chức năng của từng bộ phận trong hệ thống lọc. Nhờ đó, việc sử dụng, bảo trì và thay thế các linh kiện sẽ trở nên đơn giản hơn.

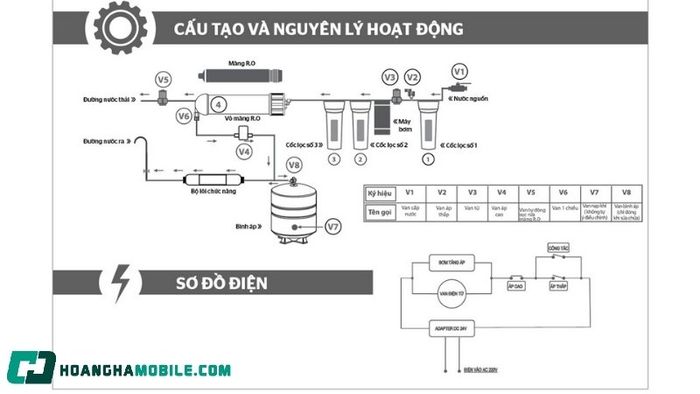

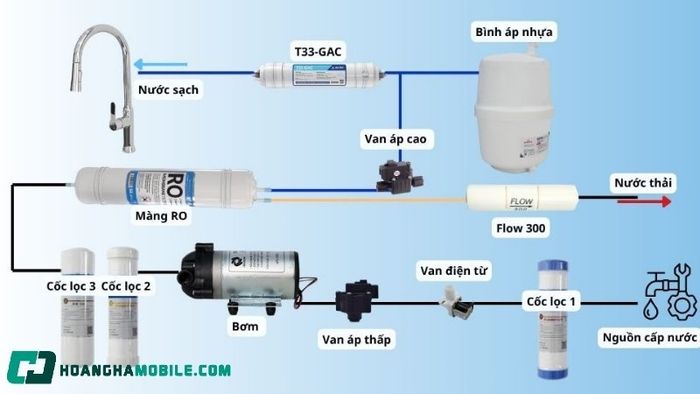

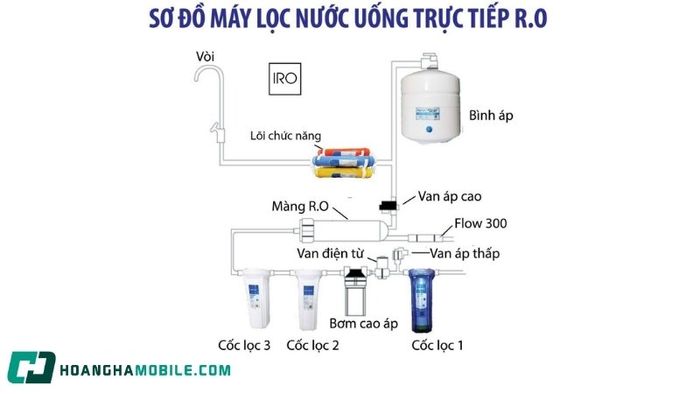

Sơ đồ máy lọc nước RO tổng thể

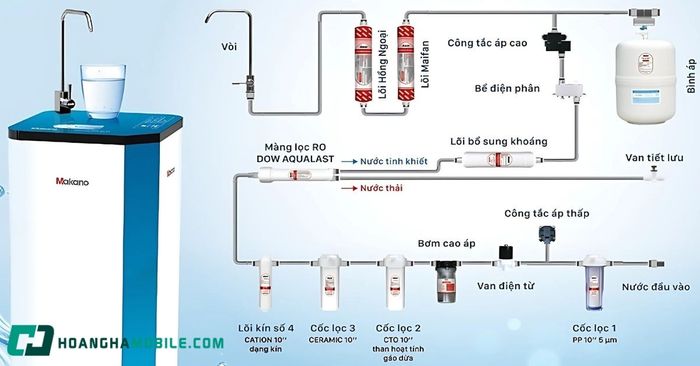

Sơ đồ máy lọc nước RO tổng thể thể hiện đầy đủ cấu tạo và quy trình lọc nước của hệ thống, từ nguồn nước đầu vào đến vòi nước tinh khiết. Sơ đồ này giúp người dùng dễ dàng nhận biết thứ tự các lõi lọc thô, vị trí màng lọc RO, hệ thống lõi lọc tinh, bơm tăng áp, bình áp và các van điều khiển, từ đó dễ dàng hiểu cách thức xử lý nước qua từng giai đoạn trước khi sử dụng.

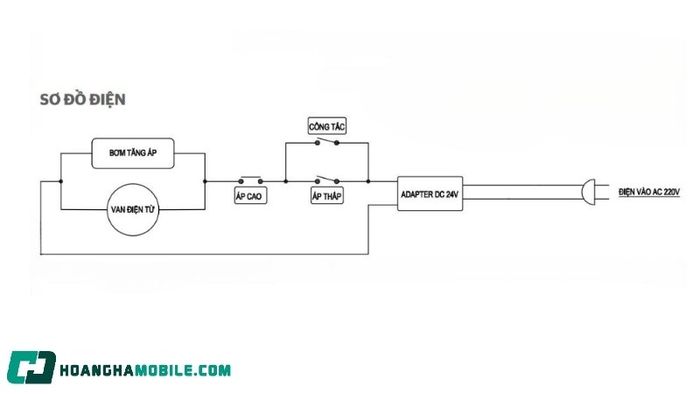

Sơ đồ điện máy lọc nước RO dành cho người sử dụng
Sơ đồ điện của máy lọc nước RO là phần quan trọng nhất trong hệ thống, đóng vai trò như xương sống. Nếu không hiểu rõ sơ đồ này, người dùng sẽ gặp khó khăn khi đấu nối hoặc kiểm tra các linh kiện điện trong máy.

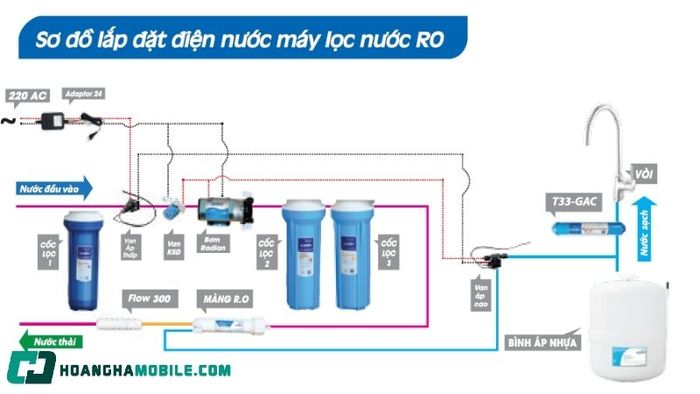

Để hiểu và đọc sơ đồ điện của máy lọc nước RO, bạn cần biết ý nghĩa của các ký hiệu thường gặp, chẳng hạn như: Adapter (nguồn điện), bơm tăng áp, van áp thấp, van điện từ, van áp cao và công tắc van áp thấp. Sơ đồ mạch điện cho người dùng thường được đọc từ trái sang phải và từ dưới lên trên, nghĩa là dòng điện bắt đầu từ adapter, qua các van kiểm soát áp suất và cấp nguồn cho bơm hoạt động.
Sơ đồ điện máy lọc nước RO cho thợ lắp đặt

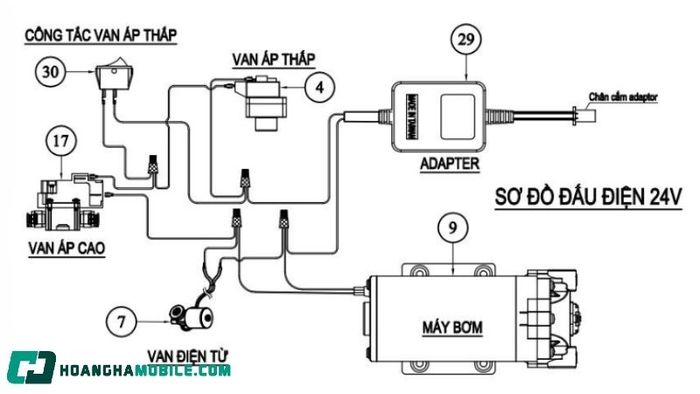

Sơ đồ điện của máy lọc nước RO cho thợ lắp đặt thường được thể hiện dưới dạng các ký hiệu và chữ, không có hình ảnh minh họa chi tiết. Vì đã có kiến thức chuyên môn, kỹ thuật viên chỉ cần sơ đồ thể hiện rõ tên linh kiện và vị trí đấu nối để thao tác nhanh chóng và chính xác.
Theo sơ đồ, mạch điện bắt đầu từ nguồn đầu vào, qua adapter, van áp thấp, công tắc van áp thấp, van áp cao, rồi đến bơm tăng áp và van điện từ. Cách bố trí này giúp quá trình lắp đặt, kiểm tra và sửa chữa hệ thống điện của máy lọc nước RO diễn ra thuận tiện và an toàn hơn.
Nguyên lý hoạt động mạch điện máy lọc nước RO
Hệ thống mạch điện trong sơ đồ máy lọc nước RO có chức năng phân phối và điều khiển nguồn điện tới từng linh kiện, đảm bảo các thiết bị hoạt động đúng quy trình và duy trì sự ổn định trong suốt quá trình lọc nước.

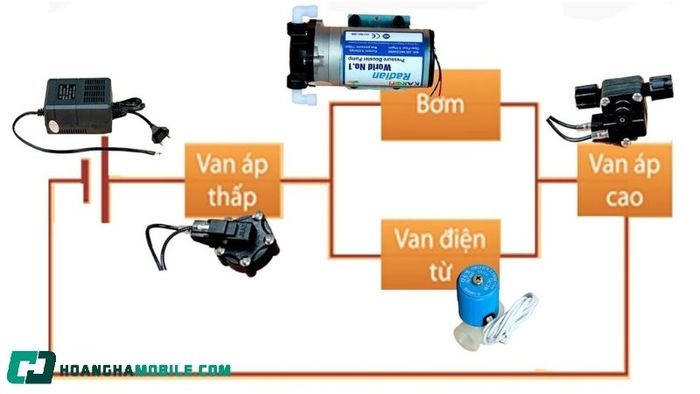

Đầu tiên, nguồn điện 220V từ hệ thống điện sinh hoạt sẽ được đưa vào Adapter để chuyển đổi thành 24V, mức điện áp an toàn cho toàn bộ hệ thống. Nguồn 24V này sau đó sẽ đi qua van áp thấp, một bộ phận có tác dụng bảo vệ, tự động ngắt điện khi nguồn nước đầu vào yếu hoặc không ổn định.
Sau đó, điện được cấp cho bơm tăng áp và van điện từ đồng thời. Bơm tăng áp tạo ra áp lực đẩy nước qua các lõi lọc, trong khi van điện từ kiểm soát dòng nước vào và ra, đóng van khi bơm ngừng hoạt động để ngăn ngừa rò rỉ.
Cuối cùng, nguồn điện được cấp đến van áp cao để giám sát mức nước trong bình chứa. Khi bình đầy, van áp cao sẽ tự động ngắt điện, dừng toàn bộ hệ thống, giúp tiết kiệm điện và bảo vệ máy lọc nước RO một cách hiệu quả.
Hướng dẫn bảo trì và sửa chữa hệ thống điện máy lọc nước RO

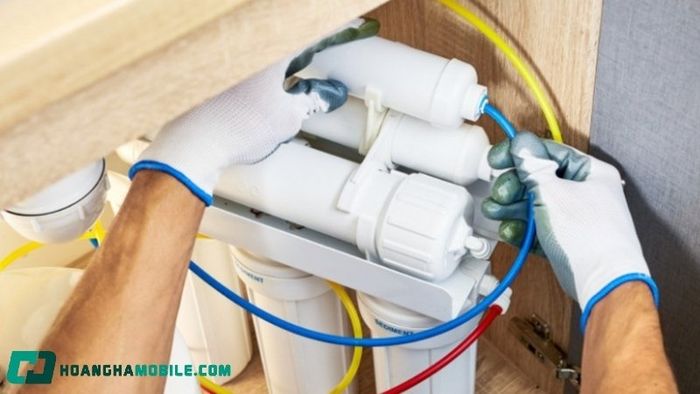

Để máy lọc nước RO hoạt động ổn định và kéo dài tuổi thọ, việc bảo trì và sửa chữa hệ thống điện là rất quan trọng. Dưới đây là những lưu ý cần thiết khi kiểm tra và xử lý sự cố:
- Đảm bảo ngắt hoàn toàn nguồn điện trước khi thực hiện bất kỳ thao tác kiểm tra nào để tránh rủi ro về điện giật và chập cháy.
- Kiểm tra định kỳ bộ đổi nguồn (Adapter), đảm bảo bộ chuyển đổi từ 220V sang 24V hoạt động bình thường, không bị nóng quá mức hoặc phát ra tiếng kêu lạ.
- Kiểm tra dây điện và đầu nối, chú ý các dấu hiệu như lỏng, đứt hoặc oxy hóa để xử lý kịp thời.
- Kiểm tra bơm tăng áp, nếu bơm không chạy hoặc phát ra tiếng ồn lớn, có thể do nguồn điện không ổn định hoặc bơm đã bị hỏng.
- Kiểm tra van áp thấp và van áp cao, hai linh kiện này có vai trò quan trọng trong việc điều khiển nguồn điện khi mất nước hoặc khi bình áp đầy.
- Vệ sinh các tiếp điểm điện để giảm hiện tượng tiếp xúc kém, gây ra hiện tượng máy chạy không ổn định.
- Không tự sửa chữa các mạch điện phức tạp nếu không có kiến thức chuyên môn; trong trường hợp này, bạn nên gọi thợ kỹ thuật khi gặp phải sự cố mạch điện hoặc cháy linh kiện.
- Bảo trì định kỳ theo hướng dẫn của nhà sản xuất để kéo dài tuổi thọ và đảm bảo an toàn khi sử dụng máy lọc nước RO.
Những điều cần lưu ý khi làm việc với sơ đồ máy lọc nước RO
Khi thao tác với sơ đồ máy lọc nước RO, đặc biệt là sơ đồ điện và sơ đồ tổng thể, bạn cần chú ý đến một số điểm quan trọng để tránh sai sót, bảo vệ thiết bị và đảm bảo an toàn trong quá trình sử dụng. Dưới đây là những lưu ý không thể bỏ qua:
- Đảm bảo luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào, kể cả khi chỉ kiểm tra hoặc đối chiếu sơ đồ, để bảo vệ an toàn tuyệt đối.
- Xác định chính xác loại sơ đồ bạn đang làm việc, phân biệt rõ sơ đồ dành cho người sử dụng và sơ đồ kỹ thuật viên để tránh nhầm lẫn ký hiệu.
- Đọc sơ đồ theo chiều quy định, thường từ trái sang phải và từ dưới lên đối với sơ đồ mạch điện máy lọc nước RO.
- Hiểu rõ chức năng của từng linh kiện như Adapter, bơm tăng áp, van áp thấp, van áp cao, van điện từ... trước khi thực hiện đấu nối.
- Không thay đổi thứ tự đấu điện hoặc nước so với sơ đồ, vì có thể làm thiết bị không hoạt động đúng hoặc gây sự cố chập mạch.
- Chỉ sử dụng linh kiện phù hợp với các thông số kỹ thuật, đặc biệt là Adapter và bơm, để tránh tình trạng quá tải hoặc hỏng hóc.
- Kiểm tra kỹ các mối nối sau khi lắp đặt, đảm bảo dây điện được nối chắc chắn, không có dấu hiệu hở hoặc chạm chập.
- Không tự sửa chữa sơ đồ gốc, nếu cần thay đổi hay nâng cấp, hãy tham khảo ý kiến của kỹ thuật viên có chuyên môn.
Lời kết
Sơ đồ máy lọc nước RO là công cụ quan trọng giúp bạn giám sát và hiểu rõ từng bước trong quá trình lọc nước, từ khi nước đầu vào cho đến khi ra vòi nước sạch. Việc nắm vững sơ đồ tổng thể, cấu tạo và sơ đồ điện giúp người sử dụng tự tin trong việc kiểm tra, bảo dưỡng và phát hiện kịp thời các sự cố. Hy vọng bài viết sẽ mang lại những thông tin hữu ích giúp bạn sử dụng máy lọc nước RO hiệu quả và an toàn hơn.
