Cấu trúc chi tiết hệ thống lọc RO & Bí quyết lắp đặt chuẩn kỹ thuật

Trước tình trạng nguồn nước sinh hoạt ngày càng bị ô nhiễm nghiêm trọng, máy lọc nước công nghệ RO đã trở thành giải pháp không thể thiếu cho mỗi hộ gia đình và cơ sở kinh doanh. Để hệ thống hoạt động trơn tru và phát huy tối đa công năng, người dùng cần nắm vững nguyên lý vận hành và kỹ thuật lắp đặt bài bản. Bài phân tích sau sẽ cung cấp cho bạn bản vẽ kỹ thuật đầy đủ cùng phương án thi công tối ưu có thể tự thực hiện tại nhà.

Giải mã cấu trúc hệ thống lọc RO

Công nghệ thẩm thấu ngược RO sở hữu hệ thống lọc đa tầng với các thành phần được tích hợp chuyên biệt, tạo nên quy trình xử lý nước toàn diện. Chi tiết các thành phần chính:

• Bộ lọc thô (gồm 3 cấp: PP 5 micron, than hoạt tính và PP 1 micron): Có chức năng loại bỏ tạp chất thô, cặn bẩn, clo dư thừa và một số vi sinh vật trong nước nguồn.
• Màng RO: Đóng vai trò quan trọng nhất, với khả năng lọc sạch 99.9% vi khuẩn, kim loại nặng và các chất độc hại nhờ kích thước lỗ lọc cực nhỏ 0.0001 micron.
• Máy bơm áp lực: Giúp tạo đủ áp suất đẩy nước qua màng lọc RO một cách hiệu quả.
• Hệ thống van (điện từ, áp thấp, áp cao): Điều tiết dòng chảy tự động và bảo vệ hệ thống khi gặp sự cố về áp lực hoặc nguồn nước.
• Bồn chứa: Dự trữ nước tinh khiết sau khi qua màng RO để sẵn sàng cho nhu cầu sử dụng.
• Hệ thống phân phối: Bao gồm vòi lấy nước và khung máy, tạo sự tiện nghi và an toàn khi vận hành.

Nhiều model hiện đại còn được bổ sung thêm các lõi chức năng như bổ sung khoáng chất, tạo nước kiềm, kháng khuẩn bằng nano bạc hoặc tia hồng ngoại để nâng cao chất lượng nước đầu ra.

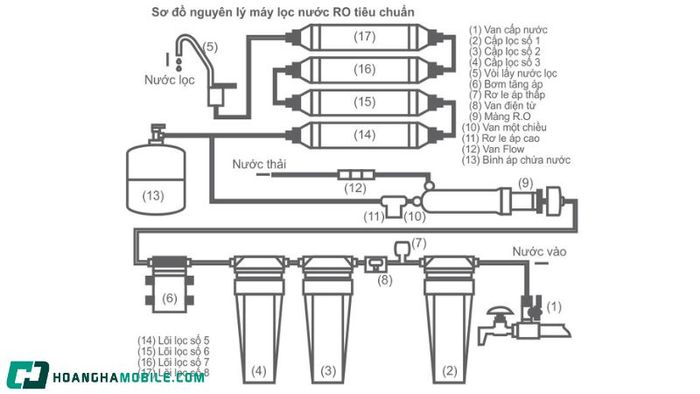

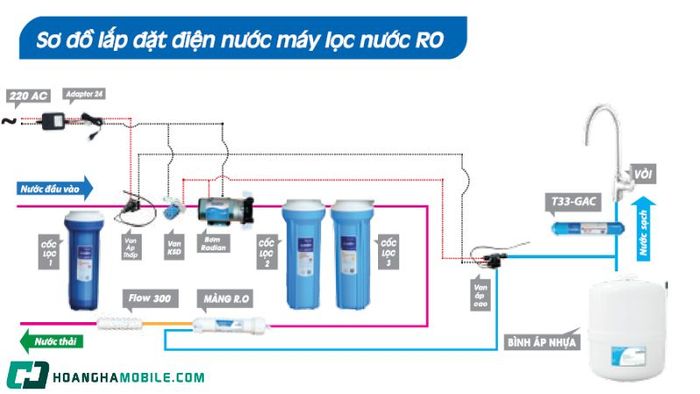

Bản vẽ kỹ thuật đầy đủ hệ thống lọc RO

Trên thị trường hiện có đa dạng các dòng máy lọc RO, phân loại chủ yếu dựa trên số lượng lõi lọc và cấu hình hệ thống. Dưới đây là phân tích chi tiết từng loại để bạn lựa chọn phù hợp.

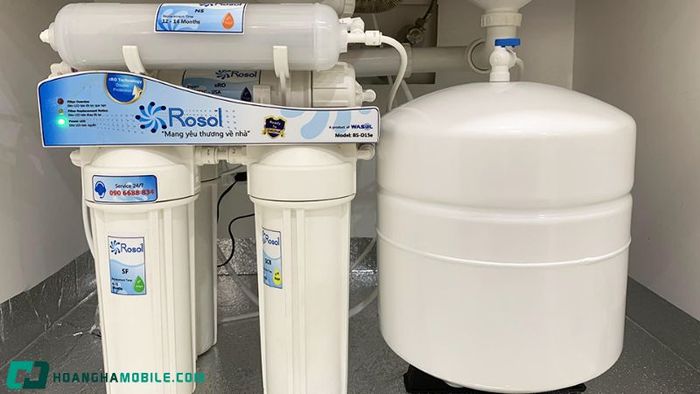

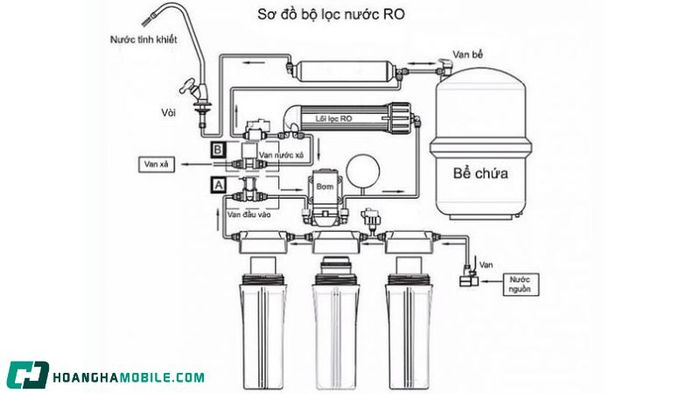

Cấu trúc hệ thống lọc RO 5 cấp

Dòng máy lọc 5 lõi nổi bật với thiết kế tối giản, dễ dàng lắp ráp và sử dụng. Về cơ bản, hệ thống được chia làm 4 khối chính:

• Bộ tiền xử lý: Nước đầu nguồn được dẫn qua hệ thống ống dẫn tới 3 lõi lọc sơ cấp (vị trí 1, 2 và 3). Các lõi này có nhiệm vụ loại bỏ tạp chất thô, cặn lắng, hạt lơ lửng và lượng clo tồn dư.
• Khối lọc RO: Gồm bơm tăng áp và màng lọc RO - thành phần then chốt của hệ thống. Quá trình lọc sẽ tách nước thành 2 dòng: nước tinh khiết và nước thải. Van điều tiết lưu lượng được bố trí tại đường xả thải, trong khi van tự động kiểm soát dòng nước sạch dựa trên chế độ hoạt động.
• Lõi bổ trợ: Sau khi qua màng RO, nước tinh khiết được tích trữ trong bình áp rồi tiếp tục đi qua các lõi chức năng (vị trí 4 và 5) để cải thiện chất lượng, cân bằng độ pH và tạo vị ngọt dịu.
• Hệ thống đường ống: Mạng lưới kết nối toàn bộ hệ thống, đảm bảo dòng chảy liên tục từ đầu vào qua các cấp lọc đến vòi cấp nước và đường thải. Nước sau khi qua màng RO sẽ vào bình chứa trước khi đi qua lõi số 5 ra vòi sử dụng.

Thiết kế hệ thống lọc RO 6 cấp

Hệ thống lọc RO 6 cấp kế thừa nguyên lý vận hành từ phiên bản 5 lõi, được bổ sung thêm lõi số 6 để tăng cường dưỡng chất trong nước. Đây là giải pháp lý tưởng cho hộ gia đình mong muốn nguồn nước không chỉ sạch mà còn giàu khoáng chất. Thiết kế thông minh giúp người dùng dễ dàng bảo trì, thay thế lõi lọc định kỳ nhằm đảm bảo chất lượng nước luôn ổn định và an toàn.

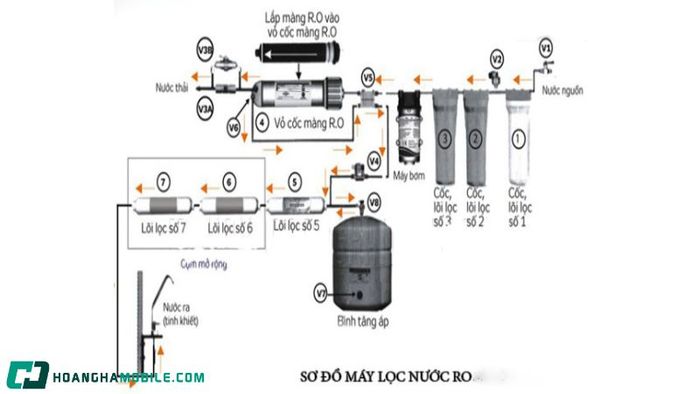

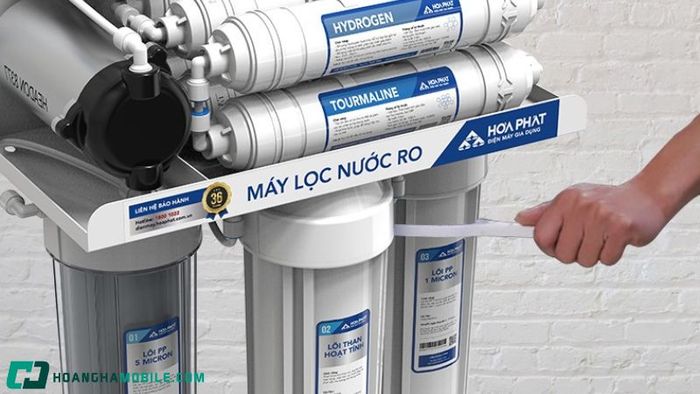

Cấu hình hệ thống lọc RO 7 cấp

Máy lọc 7 lõi vận hành theo nguyên tắc tương tự phiên bản 5 lõi, nhưng được tích hợp thêm 3 lõi chức năng ở công đoạn xử lý cuối. Các lõi bổ sung này được lắp đặt tuần tự giữa bình áp và vòi cấp nước theo trình tự được thiết kế chuyên biệt.

• Lõi thứ 5: Sử dụng than hoạt tính dạng hạt để loại bỏ tạp chất, cải thiện độ trong và hương vị nước.
• Lõi thứ 6: Chứa các khoáng chất thiết yếu như canxi, magie giúp nước có thêm dưỡng chất tốt cho cơ thể.
• Lõi thứ 7: Công nghệ hồng ngoại giúp tái cấu trúc phân tử nước, tăng khả năng hấp thu của cơ thể và thúc đẩy quá trình trao đổi chất.

Nhờ hệ thống lõi chức năng đặc biệt là lõi hồng ngoại, máy lọc RO 7 cấp không chỉ cung cấp nước sạch mà còn mang lại nhiều lợi ích sức khỏe. Thiết kế thông minh, dễ vận hành và bảo dưỡng, phù hợp với nhu cầu của mọi gia đình.

Thiết kế hệ thống lọc RO 8 cấp

Máy lọc 8 lõi kế thừa cấu trúc từ phiên bản 7 lõi, được bổ sung thêm lõi Alkaline Hydrogen (lõi số 8) giúp nâng cao chất lượng nước, cân bằng độ pH, tăng cường sức khỏe và hệ miễn dịch. Là giải pháp hoàn hảo cho những gia đình quan tâm đến chất lượng nước uống hàng ngày.

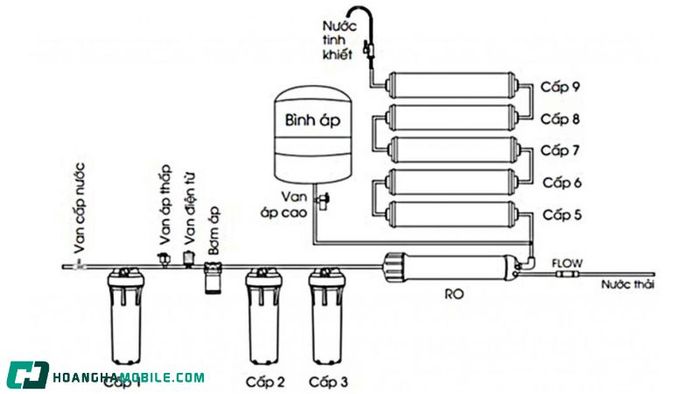

Cấu trúc hệ thống lọc RO 9 cấp

Phiên bản 9 lõi phát triển từ cấu trúc cơ bản 5 lõi, được bổ sung 5 lõi chức năng cao cấp sau công đoạn lọc RO và bình chứa. Những lõi này không chỉ nâng cao chất lượng nước mà còn mang lại nhiều lợi ích sức khỏe vượt trội cho người dùng.

Chi tiết hệ thống lõi chức năng trong máy lọc RO 9 cấp:

• Lõi 4: Than hoạt tính giúp cải thiện vị nước và loại bỏ mùi khó chịu
• Lõi 5: Bổ sung các khoáng chất có lợi như canxi, magie cho nước uống
• Lõi 6: Công nghệ hồng ngoại giúp tái cấu trúc phân tử nước
• Lõi 7: Điều chỉnh độ pH, tạo nước kiềm tốt cho sức khỏe
• Lõi 8: Bổ sung hydrogen hoạt tính chống oxy hóa
• Lõi 9: Ứng dụng nano bạc ngăn ngừa vi khuẩn tái nhiễm, đảm bảo độ tinh khiết đến tận vòi sử dụng

Thiết kế hệ thống lọc RO 10 cấp

Phiên bản 10 lõi đại diện cho sự nâng cấp vượt bậc với cấu trúc lắp đặt phức tạp hơn các dòng 5-9 lõi. Đặc biệt với lõi số 10 mang lại những lợi ích sức khỏe ưu việt, trở thành giải pháp hoàn hảo cho các gia đình hiện đại chú trọng đến chất lượng sống và chăm sóc sức khỏe toàn diện.

Hướng dẫn thi công hệ thống lọc RO chuẩn kỹ thuật

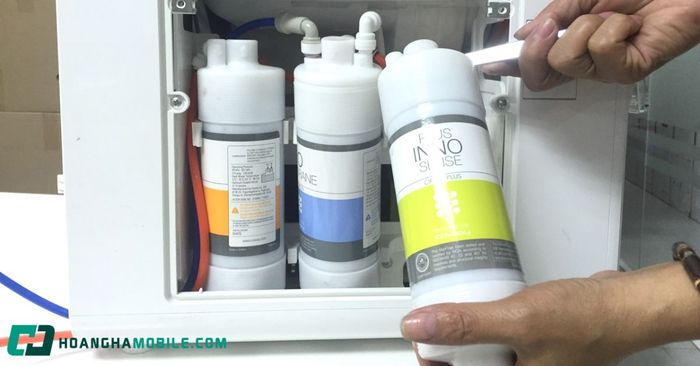

Quy trình thay thế lõi lọc khá đơn giản. Hiện nay trên thị trường phổ biến 2 phương pháp thay lõi, được phân loại dựa trên cấu trúc thiết kế của từng dòng máy lọc nước.

Trường hợp máy lọc nước có lõi lọc tích hợp bên trong

Để thi công hệ thống lọc nước đúng chuẩn kỹ thuật trong trường hợp này, cần tuân thủ chính xác quy trình sau:

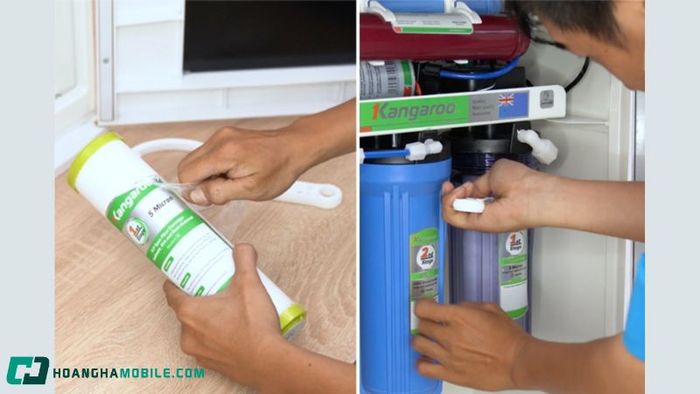

Bước đầu tiên, dùng dụng cụ chuyên dụng tháo nhẹ các bình lọc số 1 đến 3. Sau khi lấy lõi lọc ra, bóc lớp bảo vệ và đặt vào vị trí chính xác trong bình lọc. Vặn chặt bình bằng tay. Tiếp theo, lắp đặt vòi nước vào đúng vị trí và cố định bằng ốc vít. Nối các đầu nối nhựa với ống dẫn và vòi nước, dùng cờ lê siết chặt để đảm bảo không rò rỉ.

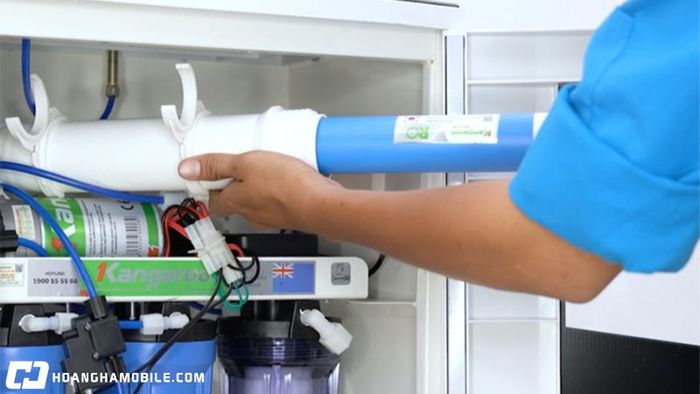

Tiến hành lắp màng RO vào bình lọc chuyên dụng (thường có màu trắng), kết nối hệ thống ống dẫn qua các lõi bổ sung khoáng chất đến vòi nước. Ống từ màng RO sẽ được nối xuống bình áp. Trước khi lắp van vào bình áp, quấn băng tan quanh ren khoảng 8-10 vòng để đảm bảo độ kín, sau đó đặt bình vào vị trí và hoàn thiện các kết nối cuối cùng.

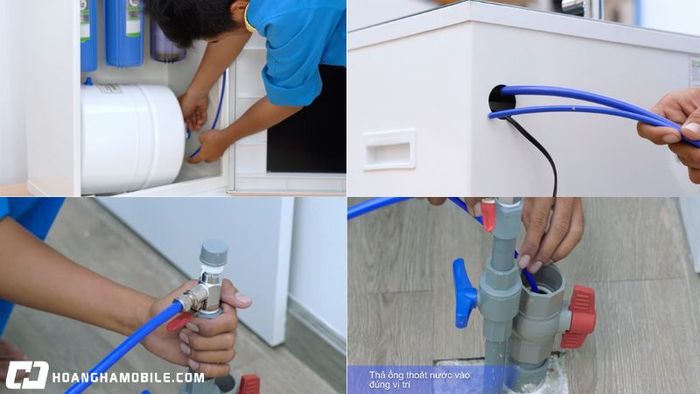

Bước cuối cùng, dẫn dây điện và ống nước qua các khe thiết kế sẵn, kết nối chắc chắn với van cấp nước. Bố trí ống xả ở vị trí thuận tiện, gần máy để tối ưu hóa không gian. Sau khi hoàn thành, kiểm tra kỹ toàn bộ hệ thống để đảm bảo không có hiện tượng rò rỉ.

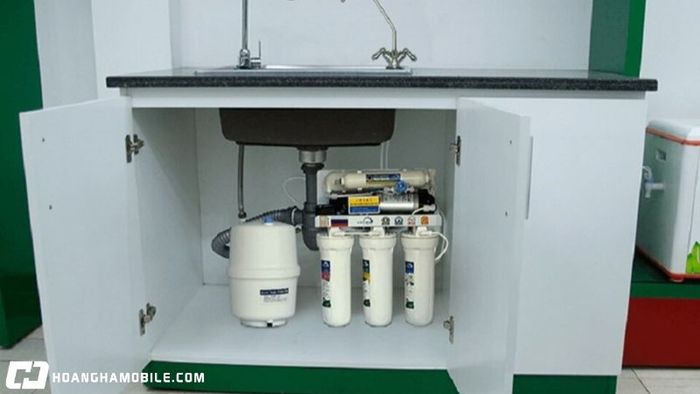

Trường hợp lắp đặt hệ thống lọc nước dưới bồn rửa

Quy trình lắp đặt lõi lọc cho hệ thống RO dưới bồn rửa tương tự như máy lọc thông thường, bao gồm các bước tháo lắp cốc lọc, gắn lõi mới, kết nối hệ thống ống dẫn và siết chặt các mối nối đảm bảo độ kín.

Để đạt hiệu quả tối ưu và tiện lợi khi sử dụng, cần chọn vị trí lắp đặt thỏa mãn 4 yếu tố: dễ quan sát, thuận tiện khi lấy nước, gần nguồn nước đầu vào và nguồn điện. Việc này không chỉ giúp thi công dễ dàng mà còn thuận lợi cho công tác bảo dưỡng, thay thế lõi lọc về sau.

Những điểm cần lưu ý khi thi công hệ thống lọc RO

Bên cạnh việc nắm vững sơ đồ hệ thống, người dùng cần chú ý những yếu tố then chốt khi lắp đặt để đảm bảo máy hoạt động ổn định lâu dài:

• Vị trí lắp đặt: Ưu tiên nơi khô thoáng, dễ tiếp cận nguồn điện và nước. Tránh khu vực ẩm thấp, dễ ngập hoặc tiếp xúc trực tiếp với ánh nắng mặt trời.
• Hướng lắp lõi lọc: Tuân thủ chiều dòng chảy được đánh dấu trên lõi. Việc lắp ngược có thể ảnh hưởng đến hiệu quả lọc và làm hư hại màng RO.
• Kiểm tra độ kín: Đảm bảo tất cả các điểm nối, van và đầu ống được siết chặt. Sử dụng băng tan đúng kỹ thuật để tăng độ kín khít.
• Vệ sinh ban đầu: Xả sạch 1-2 bình nước đầu tiên để loại bỏ tạp chất từ quá trình sản xuất và lắp đặt.
• Nhiệt độ nước: Chỉ sử dụng nước lạnh, tránh tuyệt đối nguồn nước nóng có thể làm biến dạng màng lọc và các bộ phận nhựa.
• Áp lực nước: Kiểm tra và duy trì áp lực nước phù hợp. Nếu cần thiết, lắp thêm bơm tăng áp theo hướng dẫn của nhà sản xuất.

Bí quyết bảo dưỡng máy lọc RO tại nhà

Để hệ thống lọc RO hoạt động bền bỉ và duy trì chất lượng nước ổn định, ngoài việc hiểu rõ sơ đồ vận hành, cần áp dụng các biện pháp bảo quản đơn giản sau:

• Thay lõi định kỳ: Mỗi loại lõi có thời hạn sử dụng từ 3-24 tháng. Thay đúng hạn để tránh tắc nghẽn và đảm bảo chất lượng nước. Màng RO cần thay sau 18-24 tháng.
• Vệ sinh thường xuyên: Lau chùi bề mặt máy và khu vực xung quanh để ngăn ngừa nấm mốc và côn trùng.
• Vận hành định kỳ: Nếu ít sử dụng, nên xả nước 2-3 lần/tuần để tránh tình trạng nước bị ứ đọng.
• Bảo quản khi vắng nhà: Ngắt điện, đóng van nước và xả hết nước trong bình áp khi không sử dụng trong thời gian dài.
• Vị trí đặt máy: Chọn nơi thoáng mát, tránh nhiệt độ cao và các nguồn phát nhiệt.
• Xử lý sự cố: Khi phát hiện dấu hiệu bất thường như tiếng ồn lạ, nước thải nhiều hay áp lực yếu, cần kiểm tra ngay hoặc liên hệ dịch vụ kỹ thuật.

Lời kết

Bảo dưỡng hệ thống lọc RO đúng chuẩn không những tăng độ bền cho máy mà còn đảm bảo nguồn nước luôn đạt chất lượng, an toàn cho sức khỏe mọi thành viên. Chỉ cần bỏ chút thời gian tìm hiểu sơ đồ vận hành và thực hiện bảo trì định kỳ, bạn hoàn toàn có thể yên tâm về chất lượng nước sử dụng hàng ngày. Một chiếc máy được bảo quản tốt sẽ trở thành trợ thủ đắc lực trong việc chăm sóc sức khỏe gia đình bạn.
