Công tắc đảo chiều là gì? Tính năng & Cách lắp đặt công tắc đảo chiều hiệu quả

Chắc hẳn bạn đã từng tự hỏi vì sao có thể bật đèn ở đầu cầu thang và tắt ở cuối cầu thang mà không cần phải quay lại? Câu trả lời nằm ở công tắc đảo chiều – một thiết bị nhỏ nhưng cực kỳ hữu ích trong mỗi gia đình hiện đại. Với khả năng điều khiển một bóng đèn từ hai vị trí khác nhau, công tắc này mang lại sự tiện nghi, linh hoạt và an toàn cho người sử dụng. Cùng khám phá chi tiết về cấu tạo, nguyên lý hoạt động và cách đấu nối công tắc đảo chiều đúng chuẩn trong bài viết dưới đây.

Công tắc đảo chiều là gì?

Công tắc đảo chiều là một loại công tắc giúp điều khiển một thiết bị điện (như đèn chiếu sáng) từ hai vị trí khác nhau. Khác với công tắc đơn chỉ có một nút bật/tắt, công tắc đảo chiều bao gồm hai công tắc được lắp đặt song song, kết nối qua dây dẫn đặc biệt. Khi một công tắc thay đổi trạng thái (bật hoặc tắt), mạch điện sẽ đóng hoặc ngắt tùy theo vị trí của công tắc còn lại. Điều này giúp người dùng dễ dàng thao tác bật/tắt đèn ở hai nơi riêng biệt, cực kỳ tiện lợi trong các không gian như cầu thang, hành lang, phòng ngủ hoặc nhà kho.

Nguyên lý hoạt động của công tắc đảo chiều

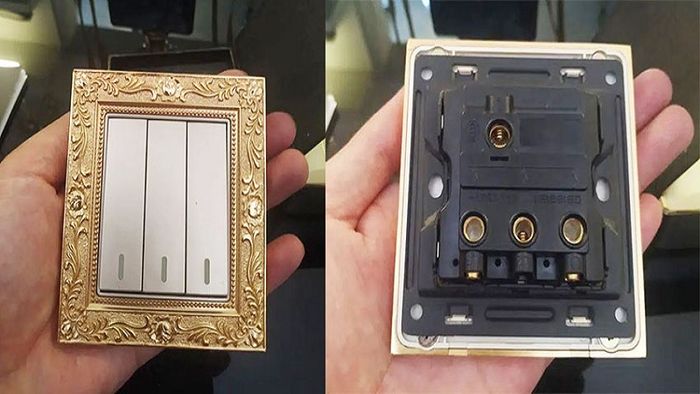

Công tắc đảo chiều vận hành theo nguyên lý chuyển mạch song song, trong đó hai công tắc cùng điều khiển một mạch điện chung. Mỗi công tắc có ba chân: một chân chung (COM) và hai chân ra (L1, L2). Khi công tắc được bật hoặc tắt, dòng điện sẽ thay đổi hướng giữa các chân, qua đó đóng hoặc ngắt mạch điện nối với thiết bị chiếu sáng.

Khi cả hai công tắc đều ở cùng một vị trí (đều bật hoặc đều tắt), dòng điện được đóng kín và đèn sẽ sáng. Ngược lại, nếu một công tắc đảo chiều, mạch điện bị ngắt và đèn sẽ tắt. Cơ chế này giúp người dùng dễ dàng điều khiển đèn mà không cần phải sử dụng dây nối phức tạp. Chính vì vậy, công tắc đảo chiều được ứng dụng rộng rãi trong các không gian cần bật/tắt đèn từ nhiều vị trí khác nhau.

Sự khác biệt giữa công tắc điện 2 chiều và công tắc 1 chiều

Trong hệ thống điện dân dụng, công tắc 1 chiều và công tắc đảo chiều đều có chức năng bật/tắt thiết bị điện, tuy nhiên chúng hoạt động theo cách khác nhau và có mục đích sử dụng riêng biệt. Việc hiểu rõ sự khác biệt giữa hai loại công tắc này sẽ giúp bạn chọn lựa thiết bị phù hợp với nhu cầu thực tế, đảm bảo an toàn và tối ưu hóa hệ thống chiếu sáng trong ngôi nhà của mình.

Ứng dụng thực tế của công tắc đảo chiều

Công tắc đảo chiều không chỉ được sử dụng trong chiếu sáng dân dụng mà còn có nhiều ứng dụng trong các không gian khác. Với khả năng điều khiển thiết bị điện từ hai vị trí khác nhau, công tắc này mang lại sự tiện lợi cho người sử dụng, đồng thời giúp tiết kiệm điện, bảo vệ an toàn và nâng cao tính thẩm mỹ cho ngôi nhà. Dưới đây là một số ứng dụng phổ biến của công tắc đảo chiều.

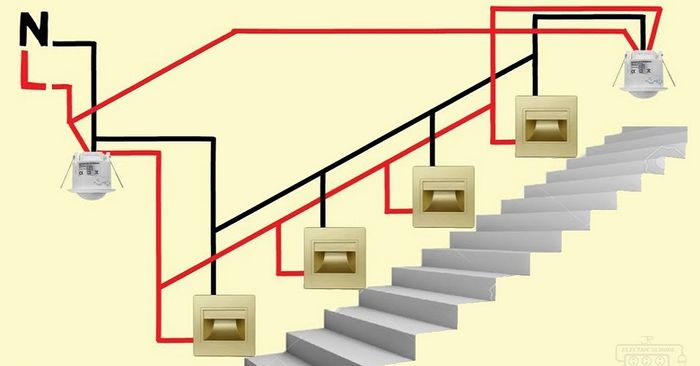

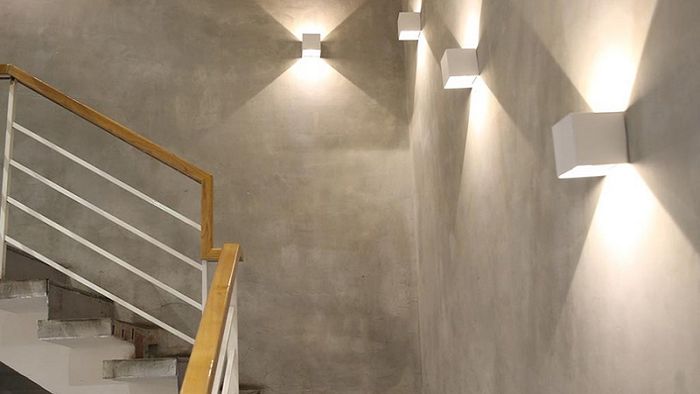

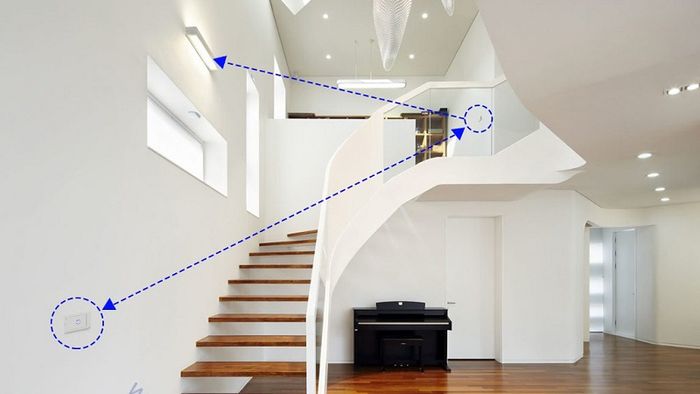

Ứng dụng tại cầu thang

Cầu thang là nơi công tắc 2 chiều được sử dụng phổ biến nhất. Người dùng có thể bật đèn khi bắt đầu bước lên cầu thang và tắt khi đến được tầng trên hoặc ngược lại. Điều này không chỉ giúp tiết kiệm thời gian di chuyển mà còn đảm bảo an toàn khi đi lại vào ban đêm và giảm thiểu việc lãng phí điện năng. Hơn nữa, việc lắp đặt công tắc ở cả hai đầu cầu thang sẽ tạo ra sự tiện lợi, phù hợp với nhu cầu sinh hoạt của các gia đình.

Ứng dụng trong hành lang hoặc lối đi dài

Tại các hành lang hoặc lối đi dài, công tắc đảo chiều mang đến sự tiện lợi khi người dùng có thể bật đèn ở một đầu và tắt ở đầu kia. Đây là giải pháp chiếu sáng thông minh, rất phù hợp trong các tòa nhà, văn phòng hay khu chung cư. Bên cạnh việc tăng tính tiện dụng, công tắc đảo chiều còn giúp tiết kiệm điện năng và giảm thiểu nguy cơ va chạm khi di chuyển trong môi trường thiếu sáng.

Sử dụng trong phòng ngủ

Trong phòng ngủ, công tắc 2 chiều thường được lắp ở cửa ra vào và bên cạnh giường. Người dùng có thể bật đèn khi bước vào phòng và tắt đèn ngay khi đã nằm trên giường mà không cần phải đứng dậy. Ứng dụng này mang lại sự thoải mái, đặc biệt hữu ích cho người cao tuổi hoặc những ai muốn tận hưởng không gian nghỉ ngơi tiện nghi và an toàn.

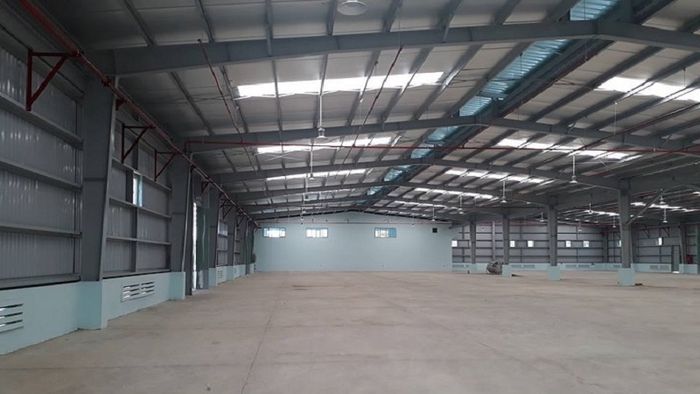

Ứng dụng tại gara hoặc nhà kho

Tại gara hoặc nhà kho, công tắc đảo chiều cho phép bật tắt đèn từ cả hai đầu lối ra và lối vào, mang lại sự tiện lợi khi di chuyển xe hoặc mang vác đồ đạc. Với khả năng điều khiển linh hoạt, người dùng không cần phải quay lại vị trí ban đầu để tắt đèn, từ đó giúp tối ưu hiệu quả chiếu sáng và tiết kiệm năng lượng. Đây là giải pháp được nhiều công trình hiện đại ưa chuộng.

Sơ đồ lắp đặt công tắc đảo chiều

Trước khi tiến hành lắp đặt, người thi công cần nắm rõ sơ đồ đấu nối công tắc đảo chiều để đảm bảo mạch điện hoạt động an toàn và chính xác. Việc hiểu rõ cấu trúc và nguyên lý kết nối sẽ giúp quá trình thi công diễn ra nhanh chóng, hạn chế sai sót và phòng tránh rủi ro điện giật.

Chuẩn bị

Để lắp đặt công tắc đảo chiều đúng kỹ thuật và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ và vật tư sau:

• Công tắc đảo chiều: Lựa chọn loại phù hợp với hệ thống điện và thiết kế không gian.
• Thiết bị điện cần điều khiển: Thường là đèn chiếu sáng hoặc quạt trần.
• Đế âm tường: Dùng để cố định và bảo vệ công tắc, giúp lắp đặt gọn gàng và chắc chắn.
• Dây điện lõi đồng: Chất lượng cao, có tiết diện phù hợp để truyền tải điện ổn định.
• Tua-vít, kìm điện: Dụng cụ cần thiết để siết chặt và đấu nối dây điện.
• Bút thử điện: Dùng để kiểm tra xem nguồn điện đã được ngắt hoàn toàn trước khi thi công.
• Băng keo điện: Dùng để bọc cách điện, ngăn ngừa rò rỉ dòng điện.
• Găng tay cách điện: Tăng cường an toàn trong suốt quá trình làm việc.

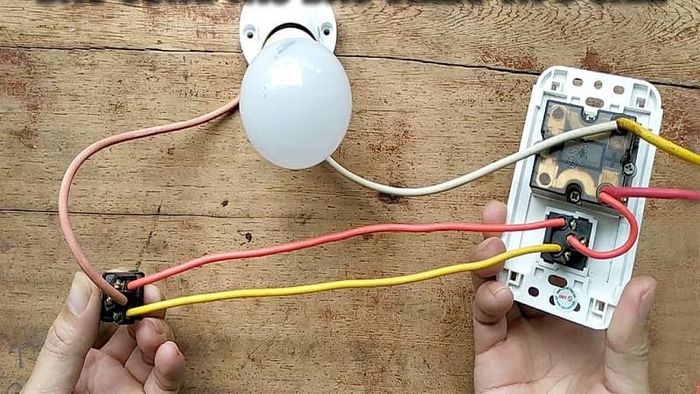

Cách đấu công tắc đảo chiều

Mạch điện cơ bản trong hệ thống điện dân dụng bao gồm hai dây chính: dây pha (dây lửa) và dây trung tính (dây nguội). Dây pha mang dòng điện đến thiết bị, còn dây trung tính được kết nối trực tiếp với bóng đèn, giúp hoàn thiện mạch điện và duy trì hoạt động ổn định của thiết bị.

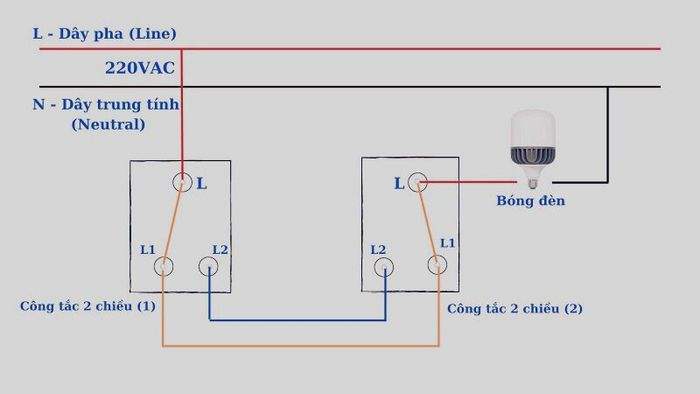

Phương pháp 1

Trong phương pháp đấu công tắc đảo chiều đầu tiên, thợ điện sẽ tiến hành kéo dây nguồn đầy đủ, sau đó nối với cả mạch điều khiển và mạch phụ tải của công tắc. Đây là phương pháp phổ biến và được cho là an toàn nhất hiện nay, thường được ứng dụng trong các công trình dân dụng, nhà ở hay văn phòng.

Cấu trúc mạch điện dân dụng bao gồm hai dây chính: dây pha (dây lửa) và dây trung tính (dây nguội). Dây trung tính được nối trực tiếp vào bóng đèn, còn dây pha sẽ đi qua hệ thống hai công tắc đảo chiều để điều khiển việc đóng và ngắt dòng điện. Khi một trong hai công tắc thay đổi trạng thái, mạch điện sẽ mở hoặc đóng, giúp bật hoặc tắt đèn một cách linh hoạt.

Ưu điểm của phương pháp này là sự an toàn, ổn định và khả năng kiểm soát dòng điện dễ dàng, giúp hạn chế tối đa rủi ro chập mạch hoặc rò rỉ điện. Tuy nhiên, nhược điểm là cần sử dụng nhiều dây điện hơn, làm tăng độ phức tạp trong thi công và chi phí vật tư, cũng như thời gian lắp đặt. Dù vậy, phương pháp này vẫn được khuyến nghị cho các công trình yêu cầu độ an toàn cao và độ bền lâu dài.

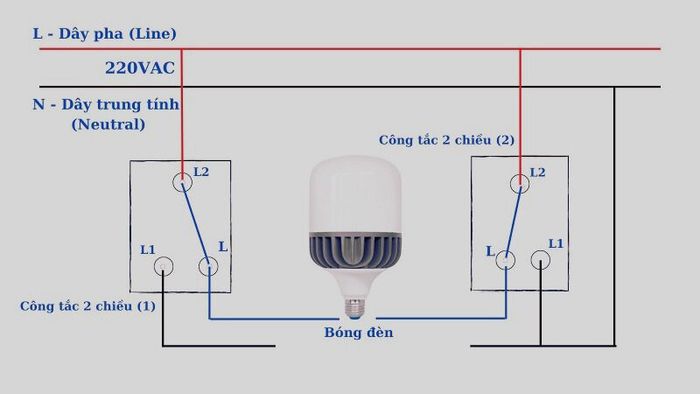

Phương pháp 2

Cách đấu công tắc 2 chiều thứ hai được nhiều thợ điện sử dụng khi muốn tiết kiệm dây điện và thi công nhanh chóng hơn. Thay vì chạy dây nguồn qua mạch điều khiển chính, người lắp đặt sẽ nối thiết bị điện với mạch điều khiển phụ và phụ tải của công tắc, sử dụng hoàn toàn dây pha (dây lửa) để điều khiển dòng điện.

Phương pháp này hoạt động theo nguyên lý chênh lệch điện áp: khi hai đầu của thiết bị điện có điện áp khác biệt, dòng điện sẽ chạy qua và thiết bị hoạt động. Ngược lại, nếu hai đầu đều là dây pha hoặc dây trung tính, dòng điện không thể di chuyển, giúp tăng tuổi thọ thiết bị và giảm thiểu điện năng tiêu thụ.

Tuy nhiên, phương pháp này yêu cầu người thi công phải cực kỳ cẩn trọng, vì nếu dây pha bị đấu sai hoặc tiếp xúc không tốt, có thể gây ra ngắn mạch (chập điện). Điều này có thể dẫn đến hiện tượng quá nhiệt, cháy nổ hoặc hư hại thiết bị điện. Vì vậy, phương pháp này chỉ nên được áp dụng khi thợ điện có tay nghề cao và đảm bảo kiểm tra an toàn trước khi vận hành.

Những lưu ý khi lắp đặt công tắc 2 chiều

• Ngắt hoàn toàn nguồn điện trước khi thi công: Hãy luôn tắt aptomat hoặc cầu chì và kiểm tra lại bằng bút thử điện để tránh rò rỉ điện hay giật điện trong suốt quá trình đấu nối.
• Xác định chính xác dây pha và dây trung tính: Dây pha sẽ được đấu qua công tắc, còn dây trung tính nối trực tiếp vào thiết bị (như bóng đèn). Sai sót trong việc xác định vị trí có thể gây lỗi mạch hoặc tiềm ẩn nguy hiểm.
• Sử dụng dây điện đạt chuẩn: Lựa chọn dây lõi đồng có tiết diện phù hợp (thường là từ 1.5 – 2.5mm²) để đảm bảo việc truyền tải điện ổn định và an toàn lâu dài.
• Kiểm tra chắc chắn các đầu nối: Siết chặt vít ở các chân công tắc để tránh lỏng lẻo, giảm thiểu nguy cơ phát sinh tia lửa điện hoặc chập cháy.
• Bọc cách điện cẩn thận: Dùng băng keo điện quấn chặt các mối nối hở để đảm bảo an toàn tuyệt đối.
• Tuân thủ sơ đồ đấu dây chuẩn: Kết nối đúng theo hướng dẫn kỹ thuật để công tắc hoạt động ổn định, không gặp phải tình trạng ngắt quãng.
• Sử dụng đế âm phù hợp: Đảm bảo công tắc được cố định vững chắc và tôn lên tính thẩm mỹ của tường nhà.
• Kiểm tra hoạt động sau khi lắp đặt: Thử bật công tắc ở cả hai vị trí để chắc chắn rằng mạch điện hoạt động như mong đợi.

Tóm lại

Công tắc 2 chiều là giải pháp thông minh, mang lại sự tiện lợi, an toàn và linh hoạt trong việc điều khiển hệ thống chiếu sáng. Với khả năng bật/tắt đèn từ hai vị trí khác nhau, công tắc này tối ưu trải nghiệm sử dụng trong nhiều không gian như cầu thang, hành lang, phòng ngủ. Hiểu rõ nguyên lý hoạt động và cách đấu nối đúng cách không chỉ giúp tiết kiệm điện năng mà còn đảm bảo độ bền, tính thẩm mỹ và an toàn cho toàn bộ hệ thống điện trong ngôi nhà của bạn.
