Trong bài viết này, chúng ta sẽ khám phá chi tiết về các công thức tính điện trở khi dây dẫn được mắc song song hoặc nối tiếp. Từ lý thuyết cơ bản đến các ứng dụng thực tế, giúp bạn hiểu rõ hơn về điện trở trong các mạch điện. Điện trở là một khái niệm quen thuộc trong vật lý và điện tử, có vai trò quan trọng trong nhiều ứng dụng trong cuộc sống.
Các nguyên lý về điện trở và định lý Ohm
Hiểu rõ bản chất của điện trở là bước quan trọng để áp dụng thành thạo các công thức và kỹ thuật liên quan. Bạn có thể tưởng tượng điện trở như một yếu tố ngăn cản dòng điện trong mạch.
Định nghĩa về điện trở
Điện trở là một đại lượng vật lý dùng để đo lường mức độ cản trở dòng điện qua các vật liệu. Nó được ký hiệu bằng R và đơn vị đo là Ohm (Ω). Các yếu tố ảnh hưởng đến điện trở bao gồm:
- Loại vật liệu: Các chất dẫn điện như đồng và nhôm có điện trở thấp, trong khi các vật liệu cách điện như nhựa và thủy tinh lại có điện trở cao.
- Kích thước: Điện trở của dây dẫn sẽ tăng khi chiều dài dây lớn hơn hoặc khi tiết diện của dây nhỏ hơn.
- Nhiệt độ: Đối với hầu hết các vật liệu dẫn điện, điện trở sẽ tăng lên khi nhiệt độ tăng.
Điện trở đóng vai trò quan trọng trong mạch điện, giúp điều chỉnh dòng điện, bảo vệ thiết bị điện và tối ưu hóa công suất hoạt động của hệ thống.

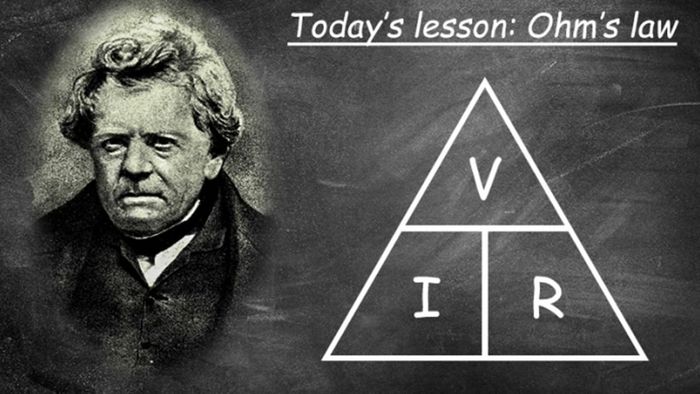

Định lý Ohm
Định lý Ohm là cơ sở để tính toán điện trở. Định lý này phát biểu rằng: "Dòng điện chạy qua một vật dẫn tỷ lệ thuận với hiệu điện thế và tỷ lệ nghịch với điện trở của vật dẫn."
Công thức của định lý Ohm: I = V / R
Trong đó:
- I: Cường độ dòng điện (A, Ampe)
- V: Hiệu điện thế (V, Vôn)
- R: Điện trở (Ω, Ohm)
Dựa trên công thức này, bạn có thể tính toán dòng điện, hiệu điện thế, hoặc điện trở khi biết hai trong ba đại lượng. Ngày nay, bạn dễ dàng tìm hiểu chi tiết về định lý này qua các trang web vật lý. Với một chiếc điện thoại, bạn có thể học mọi lúc mọi nơi. Dưới đây là một số mẫu smartphone với giá tốt mà bạn có thể tham khảo:
Công thức tính điện trở trong vật lý
Điện trở có thể được mắc theo kiểu nối tiếp hoặc song song trong mạch điện, và mỗi kiểu mắc sẽ có cách tính khác nhau. Việc nắm vững công thức sẽ giúp bạn phân tích và thiết kế mạch điện một cách chính xác hơn:
Công thức tính điện trở song song
Khi các điện trở được mắc song song, dòng điện sẽ phân chia thành nhiều nhánh và đi qua tất cả các điện trở cùng lúc. Công thức chung để tính điện trở tương đương (Rt) trong mạch song song là:
Hoặc, đối với trường hợp có hai điện trở:
Các đặc điểm của mạch song song:
- Điện trở tương đương luôn nhỏ hơn điện trở thấp nhất trong mạch.
- Khi thêm một điện trở vào mạch, điện trở tương đương sẽ giảm đi.
Công thức tính điện trở khi mắc nối tiếp
Trong một mạch điện nối tiếp, các điện trở được xếp thành chuỗi liên tiếp, và dòng điện phải đi qua từng điện trở theo thứ tự. Điện trở tương đương của mạch nối tiếp được tính bằng tổng các giá trị điện trở thành phần, theo công thức:
Đặc điểm của mạch nối tiếp:
- Điện trở tương đương luôn lớn hơn điện trở có giá trị lớn nhất trong mạch.
- Nếu một điện trở bị hỏng, toàn bộ mạch sẽ ngừng hoạt động.
- Việc thêm một điện trở vào mạch sẽ làm tăng tổng điện trở trong mạch nối tiếp.
Hướng dẫn cách đọc giá trị điện trở
Sau khi hiểu về các công thức tính điện trở mắc song song hoặc nối tiếp, bạn cần nắm vững cách đọc giá trị điện trở. Để sử dụng điện trở hiệu quả, việc biết cách đọc giá trị của chúng rất quan trọng. Có hai phương pháp phổ biến: đọc qua mã màu hoặc vòng màu in trên thân điện trở.

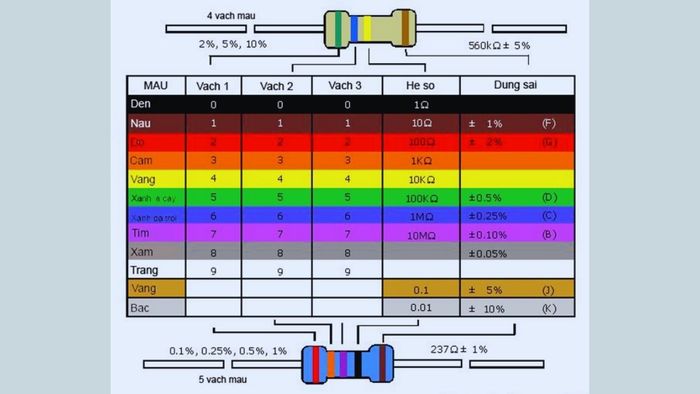

Cách đọc điện trở theo mã màu
Điện trở thường được mã hóa bằng các dải màu để thể hiện giá trị của nó. Các dải màu này tương ứng với các số theo bảng mã quy ước. Một điện trở thông dụng thường có từ 4 đến 6 dải màu, mỗi dải có ý nghĩa riêng biệt.
- Dải 1 và 2: Đại diện cho các chữ số đầu tiên của giá trị điện trở.
- Dải 3: Chỉ số nhân (số mũ của 10).
- Dải 4: Sai số (tolerance) của điện trở.
Ví dụ, một điện trở có dải màu: Đỏ - Tím - Vàng - Vàng, tương ứng với các giá trị sau:
- Đỏ: 2
- Tím: 7
- Vàng: 10^4
- Sai số: ±5%
Giá trị điện trở tính được là: 27×10^4 = 270,000Ω = 270kΩ.
Cách đọc giá trị điện trở qua các vòng màu
Phương pháp này tương tự như cách sử dụng mã màu, nhưng chủ yếu được áp dụng cho các điện trở có kích thước lớn hơn. Các vòng màu sẽ biểu thị giá trị điện trở theo một quy tắc tương tự.
Khi đọc giá trị điện trở, bạn cần lưu ý đến thứ tự của các vòng màu để tránh nhầm lẫn, đặc biệt là đối với những điện trở có thiết kế không đối xứng. Dưới đây là quy trình đọc giá trị điện trở qua các vòng màu:
- Nhận biết số lượng vòng màu: Các điện trở thường có từ 4 đến 6 vòng màu.
- Đọc vòng màu theo đúng trình tự: Mỗi vòng màu sẽ tương ứng với một giá trị cụ thể, từ 0 đến 9.
- Tính giá trị điện trở: Dựa vào các vòng màu, bạn kết hợp giá trị số và nhân với hệ số từ vòng màu thứ ba hoặc thứ tư (tùy vào loại). Vòng cuối cùng sẽ cho biết sai số, ví dụ như ±1%, ±5%, v.v.
Một số khái niệm bổ sung liên quan đến điện trở
Sau khi đã nắm rõ cách tính toán điện trở và đọc giá trị qua các vòng màu, bạn cũng nên tìm hiểu thêm các khái niệm khác để hiểu rõ hơn về cách dòng điện vận hành trong mạch.
Khái niệm về trở kháng
Trở kháng (Impedance) là đại lượng mở rộng của điện trở, được sử dụng chủ yếu trong mạch xoay chiều. Trở kháng bao gồm hai thành phần chính:
- Điện trở thuần (Resistance): Là thành phần điện trở chỉ có trong mạch điện một chiều, không bị ảnh hưởng bởi các yếu tố khác.
- Phản kháng (Reactance): Là điện trở đặc trưng bởi cuộn cảm và tụ điện, tạo ra sự phản kháng trong mạch xoay chiều.

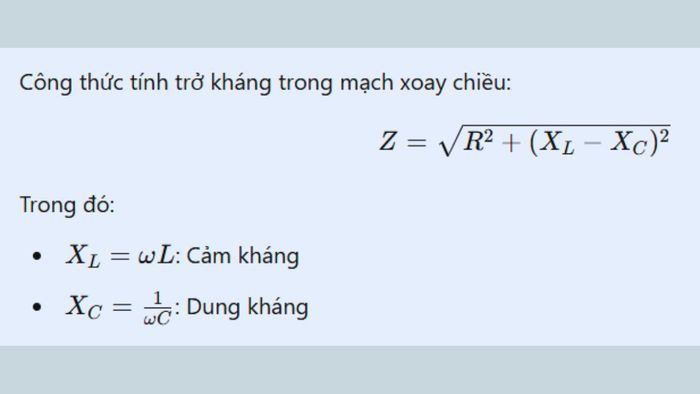

Công thức để tính trở kháng trong mạch xoay chiều là:
Một số ứng dụng thực tế của trở kháng bao gồm:
- Hệ thống âm thanh: Để đạt hiệu quả tối đa, loa và ampli cần có trở kháng phù hợp với nhau.
- Điện tử viễn thông: Các dây dẫn và thiết bị truyền tín hiệu phải được thiết kế để giảm thiểu hiện tượng phản xạ không mong muốn do sự không khớp trở kháng.
- Mạch điện phức tạp: Trở kháng là yếu tố quan trọng trong việc thiết kế và phân tích mạch RLC (gồm Điện trở, Cuộn cảm và Tụ điện).
Nguyên lý hoạt động của dòng điện
Dòng điện luôn chọn con đường có điện trở thấp nhất, vì vậy các mạch điện được thiết kế sao cho điện trở phù hợp với mục đích sử dụng, giúp tối ưu hóa năng lượng và tránh gây chập mạch.
Cần lưu ý rằng nhiệt độ có thể ảnh hưởng lớn đến hoạt động của điện trở. Ví dụ, một số vật liệu bán dẫn có điện trở thay đổi mạnh mẽ theo nhiệt độ, tạo ra hiện tượng gọi là 'hiệu ứng nhiệt'.
Nắm vững các công thức tính điện trở khi mắc song song hoặc nối tiếp không chỉ giúp bạn giải quyết các bài toán vật lý mà còn hỗ trợ trong việc thiết kế mạch điện thực tế. Hy vọng bài viết này đã cung cấp những thông tin hữu ích, giúp bạn tự tin hơn khi làm việc với các mạch điện. Hãy nhớ rằng, kiến thức về điện trở chỉ là một phần nhỏ trong lĩnh vực vật lý điện tử rộng lớn. Nếu có thể, bạn nên tìm hiểu thêm về tụ điện, cuộn cảm và các linh kiện bán dẫn!
