Trong ngành điện, điện trở là một yếu tố quan trọng xuất hiện trong hầu hết các mạch điện, từ đơn giản đến phức tạp. Việc hiểu và áp dụng đúng công thức tính điện trở không chỉ giúp bạn hiểu rõ về dòng điện mà còn là cơ sở vững chắc để thiết kế, bảo trì và tối ưu hóa các hệ thống điện. Ngoài ra, định lý Ohm, một trong những định lý nổi tiếng trong vật lý, giúp ta xác định mối quan hệ giữa hiệu điện thế, cường độ dòng điện và điện trở.
Khám phá lý thuyết về điện trở và định lý Ohm
Trước khi tìm hiểu về các công thức tính điện trở, bạn cần nắm vững bản chất của điện trở và nguyên lý cơ bản của định lý Ohm, quy định mối liên hệ giữa các đại lượng điện trong mạch. Hai khái niệm này là nền tảng để thiết kế, tính toán và phân tích các mạch điện.
Điện trở là gì?
Điện trở là một đại lượng vật lý thể hiện mức độ cản trở của một vật dẫn đối với dòng điện. Nói một cách đơn giản, khi dòng điện chạy qua dây dẫn, các electron sẽ va chạm với các nguyên tử trong vật liệu, làm mất năng lượng dưới dạng nhiệt. Mức độ cản trở này chính là điện trở.
Ký hiệu của điện trở là R, đơn vị đo lường là Ôm (Ω). Vật liệu có điện trở lớn sẽ làm giảm dòng điện qua nó, trong khi vật liệu có điện trở nhỏ sẽ cho phép dòng điện chạy mạnh mẽ hơn. Chẳng hạn, dây đồng có điện trở thấp, nên dẫn điện rất tốt, trong khi cao su hay nhựa lại có điện trở cao và gần như không dẫn điện.
Điện trở được sử dụng trong thực tế để điều chỉnh dòng điện, phân phối điện áp hoặc bảo vệ các linh kiện điện tử khỏi tình trạng quá tải. Việc hiểu rõ công thức và bản chất của điện trở là cơ sở quan trọng trong các môn vật lý cũng như các ngành kỹ thuật điện và điện tử.
Định lý Ohm
Định lý Ohm là một trong những nguyên lý cơ bản trong điện học, mô tả mối quan hệ giữa điện áp, dòng điện và điện trở trong các mạch điện. Nội dung của định lý như sau:
“Cường độ dòng điện trong dây dẫn tỉ lệ thuận với hiệu điện thế ở hai đầu dây và tỉ lệ nghịch với điện trở của dây.”
Công thức định lý Ohm được biểu diễn bằng: I=U/R
Trong đó:
I là cường độ dòng điện (đơn vị: Ampe – A)
U là hiệu điện thế giữa hai đầu dây dẫn (đơn vị: Volt – V)
R là điện trở của dây dẫn (đơn vị: Ôm – Ω)
Dựa trên công thức trên, ta có thể tính được điện trở thông qua công thức: R=U/I
Công thức này giúp ta tính được điện trở nếu biết hiệu điện thế và cường độ dòng điện.
Ví dụ: với U = 12V và I = 2A, ta có thể tính được điện trở R = 12 / 2 = 6Ω.
Công thức tính điện trở trong vật lý
Trong thực tế, điện trở có thể được kết nối theo cách song song hoặc nối tiếp, tùy vào yêu cầu của mạch điện. Mỗi cách kết nối đều có công thức tính điện trở riêng, giúp người học xác định tổng điện trở của mạch một cách dễ dàng.
Công thức tính điện trở song song
Khi các điện trở được kết nối song song, các đầu của chúng đều nối với hai điểm chung trong mạch. Điện áp giữa các điện trở là như nhau, nhưng dòng điện chạy qua mỗi nhánh lại có giá trị khác nhau.
Công thức tính điện trở tương đương trong mạch song song là: 1/Rt=1/R1 + 1/R2 + 1/R3 + 1/R4 + … + 1/Rn
Trong đó:
R₁, R₂, R₃… là các điện trở thành phần trong mạch
Rₜ là điện trở tương đương của toàn bộ mạch điện
Khi chỉ có hai điện trở mắc song song, công thức có thể rút gọn thành: Rt=(R1×R2)/(R1+R2)
Ví dụ: Với hai điện trở R₁ = 6Ω và R₂ = 3Ω mắc song song, ta tính được: Rt=(6×3)/(6+3)=2Ω
Điện trở tương đương trong mạch song song luôn nhỏ hơn giá trị nhỏ nhất trong các điện trở thành phần. Điều này giải thích vì sao khi mắc nhiều thiết bị song song trong mạch điện dân dụng, dòng điện tổng thường gia tăng.
Công thức tính điện trở nối tiếp
Khi các điện trở được mắc nối tiếp, dòng điện đi qua mỗi điện trở là giống nhau, nhưng hiệu điện thế phân bổ đều giữa các phần của mạch.
Công thức tính điện trở tương đương trong mạch nối tiếp là: Rt=R1+R2+R3+…+Rn
Ví dụ: Với ba điện trở R₁ = 2Ω, R₂ = 4Ω và R₃ = 6Ω mắc nối tiếp, ta tính được: Rt=2+4+6=12Ω
Điện trở tương đương trong mạch nối tiếp luôn lớn hơn giá trị của từng điện trở thành phần, vì tổng điện áp cung cấp để duy trì dòng điện sẽ tăng lên.
Hướng dẫn hai cách đọc điện trở phổ biến
Điện trở trong các mạch điện tử thường có kích thước nhỏ, và giá trị của chúng không được ghi trực tiếp bằng số mà được thể hiện qua vòng màu hoặc mã màu. Việc đọc chính xác giá trị điện trở là một kỹ năng cơ bản cần thiết đối với học sinh học vật lý, kỹ sư điện và các kỹ thuật viên.

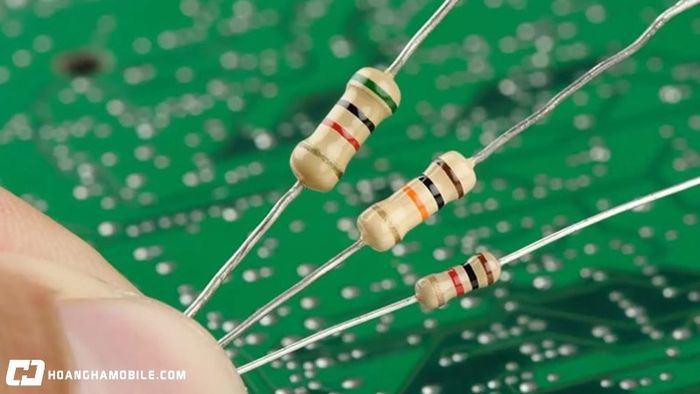

Cách đọc điện trở theo vòng màu
Trên bề mặt của điện trở thường có 4, 5 hoặc 6 vòng màu, mỗi vòng màu đại diện cho một giá trị cụ thể. Dưới đây là bảng quy ước màu sắc của các vòng:
| Màu sắc | Số tương ứng |
|---|---|
| Đen | 0 |
| Nâu | 1 |
| Đỏ | 2 |
| Cam | 3 |
| Vàng | 4 |
| Lục | 5 |
| Lam | 6 |
| Tím | 7 |
| Xám | 8 |
| Trắng | 9 |
Hướng dẫn cách đọc 4 vòng màu trên điện trở:
Vòng 1 & 2: Đại diện cho hai chữ số đầu tiên của giá trị điện trở
Vòng 3: Biểu thị số nhân (số mũ của 10)
Vòng 4: Đưa ra sai số (% của giá trị điện trở)
Ví dụ:
Một điện trở có 4 vòng màu: Đỏ – Tím – Cam – Vàng
=> Giá trị điện trở được tính là: 27 × 10³ = 27.000Ω = 27kΩ, với sai số 5%.
Cách đọc điện trở theo mã màu
Đối với các điện trở có 5 hoặc 6 vòng màu, cách đọc cũng tương tự như trên, nhưng có thêm một hoặc hai vòng màu để tăng độ chính xác.
Ví dụ về điện trở 5 vòng:
Vòng 1–3: Ba chữ số đầu tiên của giá trị điện trở
Vòng 4: Hệ số nhân
Vòng 5: Sai số
Giả sử một điện trở có màu: Nâu – Đen – Đen – Đỏ – Nâu
=> Giá trị = 100 × 10² = 10.000Ω = 10kΩ, sai số ±1%.

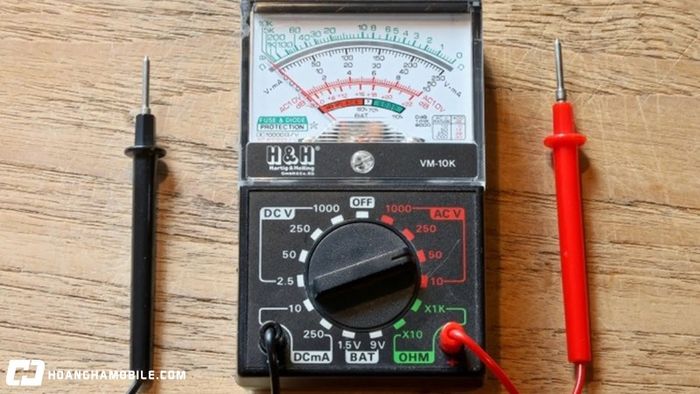

Việc đọc mã màu giúp các kỹ thuật viên xác định nhanh chóng giá trị điện trở mà không cần sử dụng thiết bị đo. Tuy nhiên, để đảm bảo độ chính xác cao, người ta vẫn thường dùng đồng hồ vạn năng (multimeter) để kiểm tra giá trị điện trở thực tế.
Một số lý thuyết liên quan đến điện trở
Khi đã nắm vững công thức tính điện trở và cách đọc điện trở, bạn có thể mở rộng kiến thức về các khái niệm liên quan khác như dòng điện và trở kháng. Đây là những yếu tố giúp giải thích sâu hơn về cách dòng điện vận hành trong các môi trường và thiết bị khác nhau.
Dòng điện hoạt động như thế nào?
Dòng điện là sự chuyển động có hướng của các electron trong một vật dẫn. Khi có hiệu điện thế giữa hai đầu của vật dẫn, các electron tự do sẽ di chuyển từ cực âm sang cực dương, hình thành dòng điện.
Điện trở ảnh hưởng trực tiếp đến tốc độ di chuyển của dòng điện. Vật liệu có điện trở thấp cho phép electron dễ dàng di chuyển, tạo ra dòng điện mạnh mẽ. Ngược lại, vật liệu có điện trở cao sẽ ngăn cản sự di chuyển của electron, khiến dòng điện yếu đi. Bên cạnh đó, điện trở tỉ lệ thuận với chiều dài dây dẫn và tỉ lệ nghịch với diện tích tiết diện của dây. Vật liệu dẫn điện tốt như đồng, nhôm có điện trở suất thấp, trong khi vật cách điện như nhựa, gỗ có điện trở suất cao.
Trở kháng là gì?
Trở kháng (ký hiệu là Z) là khái niệm mở rộng của công thức tính điện trở, áp dụng trong mạch điện xoay chiều (AC). Trong khi điện trở chỉ có tác dụng cản trở dòng điện một chiều (DC), thì trở kháng bao gồm cả điện trở và cảm kháng – dung kháng.
Công thức tính trở kháng: Z=sqrt{R^2 + (Xl – Xc)^2}
Trong đó:
R là điện trở (Ω)
Xl là cảm kháng (do cuộn cảm gây ra)
Xc là dung kháng (do tụ điện gây ra)
Trở kháng biểu thị khả năng cản trở dòng điện xoay chiều trong mạch. Nó ảnh hưởng trực tiếp đến công suất tiêu thụ, tín hiệu âm thanh, sóng vô tuyến và nhiều ứng dụng điện tử khác. Việc hiểu rõ về trở kháng giúp các kỹ sư thiết kế mạch đạt được hiệu suất tối ưu.
Ứng dụng của điện trở trong thực tế
Công thức tính điện trở không chỉ mang tính lý thuyết mà còn có vai trò vô cùng quan trọng trong hầu hết các thiết bị điện – điện tử hiện nay. Một số ứng dụng phổ biến bao gồm:
Giới hạn dòng điện trong mạch: Trong các mạch điện tử, điện trở giúp điều chỉnh lượng dòng điện đi qua các linh kiện, ngăn ngừa tình trạng quá tải. Ví dụ, trong mạch LED, điện trở nối tiếp với đèn LED giúp bảo vệ LED khỏi hư hỏng do dòng điện quá mạnh.
Phân áp, chia điện áp: Điện trở có thể được sử dụng để tạo thành mạch phân áp, chia nhỏ hiệu điện thế. Ứng dụng này phổ biến trong các cảm biến nhiệt độ, biến trở, hay mạch đo điện áp.
Sinh nhiệt, làm nóng: Khi dòng điện đi qua điện trở, năng lượng điện sẽ chuyển hóa thành nhiệt (hiện tượng Joule). Đây là nguyên lý hoạt động của các thiết bị như bàn ủi, bếp điện, lò sưởi, máy sấy tóc…
Dùng trong mạch khuếch đại, lọc tín hiệu: Trong kỹ thuật điện tử, điện trở được sử dụng trong các mạch khuếch đại âm thanh, mạch lọc tần số hoặc mạch điều chỉnh âm lượng. Nhờ có điện trở, tín hiệu điện được ổn định, giảm nhiễu và đạt được chất lượng cao hơn.
Ứng dụng trong đo lường và cảm biến: Điện trở cũng được áp dụng trong các cảm biến đo nhiệt độ (RTD), cảm biến ánh sáng (LDR), hay cảm biến áp suất. Khi điều kiện môi trường thay đổi, giá trị điện trở sẽ thay đổi, giúp hệ thống xác định các đại lượng vật lý tương ứng.
Kết luận
Qua bài viết này của Mytour, bạn đã hiểu rõ về điện trở, định lý Ohm, cùng các công thức tính điện trở cơ bản trong vật lý, bao gồm điện trở nối tiếp và song song. Ngoài ra, việc nắm vững cách đọc điện trở qua vòng màu và mã màu sẽ giúp bạn thực hiện thao tác một cách dễ dàng khi làm việc với các mạch điện thực tế. Điện trở là nền tảng quan trọng của mọi hệ thống điện, từ các mạch đơn giản đến các thiết bị điện tử hiện đại. Hiểu rõ và áp dụng linh hoạt các công thức tính điện trở sẽ không chỉ giúp bạn học tốt môn vật lý mà còn mở ra nhiều cơ hội trong lĩnh vực kỹ thuật, công nghệ và chế tạo.
