Hình chiếu là gì? Trong toán học và kỹ thuật vẽ, hình chiếu là phương pháp mô tả các đối tượng không gian lên mặt phẳng. Phương pháp này giúp ta phân tích và nhìn nhận hình dáng, cấu trúc của vật thể từ nhiều góc độ khác nhau. Cùng tìm hiểu thêm về các khái niệm như điểm hình chiếu, hình chiếu cạnh, hay hình chiếu bằng trong toán học qua bài viết sau của Mytour.
Khái niệm hình chiếu là gì?

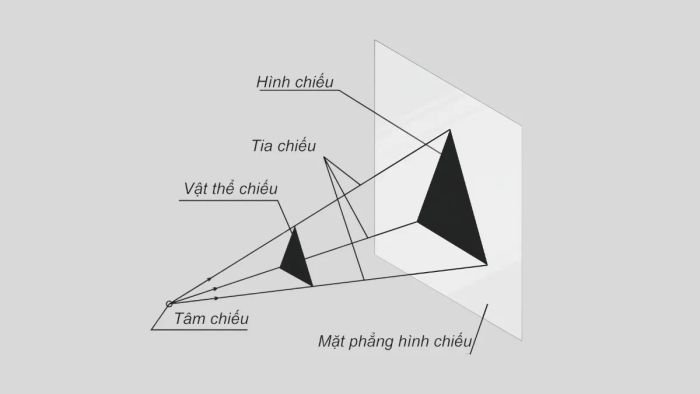

Hình chiếu là một phương thức biểu diễn đối tượng ba chiều lên mặt phẳng phẳng, giúp đơn giản hóa việc mô tả kích thước và hình dáng của chúng. Để thực hiện hình chiếu, cần có ba yếu tố chính: vật thể cần chiếu, mặt phẳng chiếu, và phương pháp chiếu, với các điểm chiếu xác định vị trí của vật. Khi xét một đoạn thẳng, hình chiếu của nó là khoảng cách tạo góc vuông với đoạn thẳng và mặt phẳng chiếu. Đối với điểm, hình chiếu là giao điểm của đường vuông góc từ điểm đó đến mặt phẳng chiếu.
Phân loại các hình chiếu trong toán học
Khái niệm hình chiếu trong toán học là cách biểu diễn các vật thể từ không gian ba chiều lên một mặt phẳng hai chiều. Hình chiếu được phân chia thành hai loại chính: thẳng góc và trục đo. Mytour sẽ cung cấp cho bạn thông tin chi tiết về từng loại qua bài viết sau.
Hình chiếu thẳng góc là phương pháp phổ biến, sử dụng các tia chiếu vuông góc với mặt phẳng để thể hiện vật thể. Phương pháp này giúp bảo toàn kích thước và hình dáng vật thể, mang lại sự chính xác trong việc mô tả. Ba loại hình chiếu cơ bản bao gồm:
- Hình chiếu đứng: Thể hiện mặt trước của vật thể.
- Hình chiếu cạnh: Mô tả mặt bên của vật thể.
- Hình chiếu bằng: Thể hiện phần trên của vật thể.

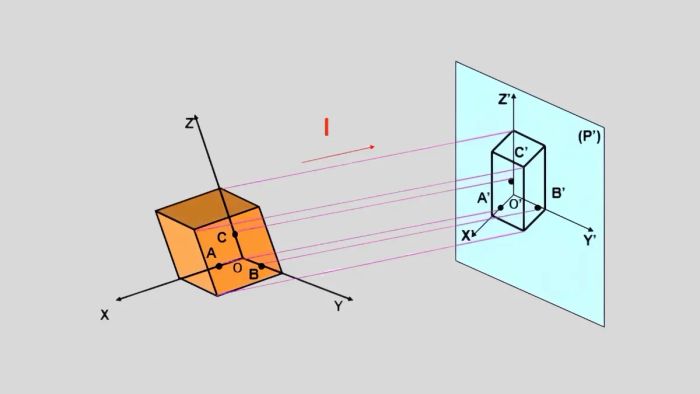

Hình chiếu trục đo là một phương pháp thể hiện cả ba chiều của một vật thể, trong đó các tia chiếu luôn song song và có hai loại chính: trục đo vuông góc và trục đo xiên góc.
- Trục đo vuông góc: Hệ số biến dạng có thể là đều (cả ba trục đều nhau), cân đối (hai trục bằng nhau), hoặc lệch nhau (ba trục có kích thước khác nhau).
- Trục đo xiên góc: Bao gồm các dạng xiên góc đều, cân hoặc lệch tùy thuộc vào tỷ lệ biến dạng của vật thể.
Ngoài ra, hình chiếu phối cảnh sử dụng các tia chiếu hội tụ vào một hoặc nhiều điểm, giúp tái hiện không gian với chiều sâu rõ nét. Các kiểu phổ biến bao gồm phối cảnh một điểm tụ, hai điểm tụ hoặc ba điểm tụ, thường được áp dụng trong thiết kế và kiến trúc để mô phỏng không gian một cách chân thực.
Những tính chất quan trọng của hình chiếu giúp việc mô phỏng, phân tích và hiểu rõ hơn về các đối tượng trong không gian ba chiều, từ đó phục vụ cho quá trình thiết kế và nghiên cứu kỹ thuật.
Ngoài việc hiểu về khái niệm hình chiếu, điểm hình chiếu, hình chiếu cạnh và hình chiếu bằng trong toán học, việc nắm bắt các tính chất của khái niệm này rất quan trọng để bạn có thể nắm rõ hơn về nó. Một số đặc điểm quan trọng cần lưu ý về hình chiếu gồm có:
- Xác định vị trí: Hình chiếu của một điểm được xác định dựa trên đường thẳng đã cho. Nếu điểm nằm trên đường thẳng đó, hình chiếu sẽ chính là điểm đó.
- Quan hệ đồng hướng: Hai điểm gần nhau trên một đường thẳng sẽ có hình chiếu tương ứng gần nhau và luôn nằm cùng phía của đường thẳng.
- Phạm vi: Hình chiếu của một điểm trên đoạn thẳng có thể rơi vào đoạn thẳng hoặc nằm trên phần kéo dài của nó, tùy thuộc vào vị trí của điểm so với đường thẳng.
- Đồng nhất khoảng cách: Khoảng cách giữa hai điểm trên đường thẳng được giữ nguyên khi đối chiếu với khoảng cách giữa hình chiếu của chúng trên đường thẳng.

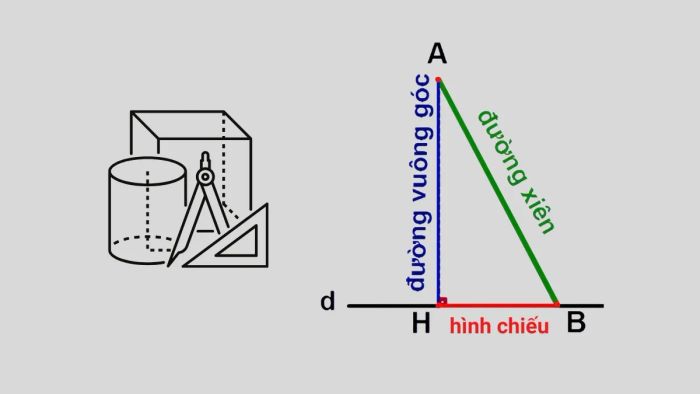

- Đường vuông góc: Để tạo hình chiếu từ một điểm, đường kẻ từ điểm đó tới đường thẳng phải tạo thành góc vuông 90 độ với đường thẳng.

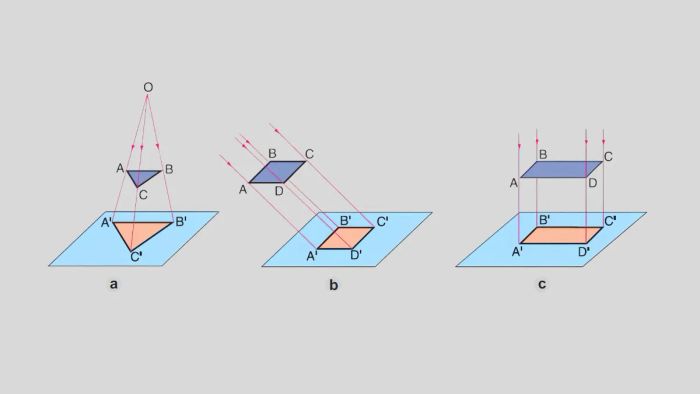

Các loại phép chiếu phổ biến
Hiện nay, có ba loại phép chiếu cơ bản được sử dụng rộng rãi. Mỗi loại phép chiếu đều có những đặc điểm và ứng dụng riêng, phục vụ cho các mục đích biểu diễn và ứng dụng trong thực tế:
- Xuyên tâm: Là loại phép chiếu mà các tia chiếu hội tụ tại một điểm duy nhất, gọi là tâm chiếu S.
- Song song: Ở dạng này, các tia chiếu luôn song song với nhau và cùng hướng theo một phương L nhất định. Phép chiếu song song được áp dụng trong các phương pháp biểu diễn vật thể với hình chiếu trục đo, giúp mô phỏng toàn bộ hình dạng ba chiều trên một mặt phẳng.
- Vuông góc: Phép chiếu vuông góc có các tia chiếu song song và hướng chiếu L tạo thành góc vuông với mặt phẳng chiếu.
Khái niệm về hình chiếu vuông góc
Bên cạnh các khái niệm điểm hình chiếu, hình chiếu cạnh và hình chiếu bằng, chúng ta còn cần tìm hiểu về hình chiếu vuông góc. Đây là hình chiếu trên một mặt phẳng, được xác định khi đường nối từ một điểm đến mặt phẳng tạo thành góc 90 độ với mặt phẳng đó.
Khi đường thẳng AH tạo góc vuông 90 độ với mặt phẳng (Q) tại điểm H, thì H sẽ là điểm hình chiếu của điểm A lên mặt phẳng (Q).
Các dạng hình chiếu vuông góc phổ biến bao gồm:
- Chính diện: Miêu tả vật thể từ phía trước.
- Bên: Phản ánh vật thể từ góc nhìn bên trái hoặc bên phải.
- Từ trên xuống: Hiển thị hình dạng vật thể từ góc nhìn phía trên.
Để mở rộng kiến thức toán học, bạn nên sử dụng các thiết bị điện tử như iPad, giúp việc học trở nên hiệu quả hơn. Dưới đây là một số dòng máy mà bạn có thể tham khảo:
Phương pháp tìm hình chiếu của điểm lên đường thẳng và mặt phẳng
Sau khi đã nắm vững các kiến thức về điểm hình chiếu, hình chiếu cạnh và hình chiếu bằng, Mytour sẽ giới thiệu phương pháp giải và các ví dụ về vấn đề này trong các thông tin tiếp theo.
Phương pháp giải bài toán
Thông thường, các bài toán này yêu cầu xác định điểm hình chiếu. Có hai dạng bài toán và cách giải cụ thể như sau:
Tìm hình chiếu của điểm B lên đường thẳng d:
- Xác định phương trình của mặt phẳng P đi qua điểm B và vuông góc với đường thẳng d.
- Tìm giao điểm H giữa đường thẳng d và mặt phẳng P. Điểm H chính là hình chiếu của B lên đường thẳng d.
Tìm hình chiếu của điểm B lên mặt phẳng P:
- Lập phương trình của đường thẳng vuông góc với mặt phẳng P, đi qua điểm B.
- Tìm giao điểm H giữa đường thẳng vừa lập và mặt phẳng P. Điểm H chính là hình chiếu của A trên mặt phẳng P.
Bài tập ví dụ minh họa
Xác định hình chiếu của điểm A(2,3,4) lên đường thẳng d: (x-1)/2 = (y+1)/1 = (z-2)/3
Hướng dẫn giải:
Xác định phương trình của mặt phẳng chứa điểm A:
- Đường thẳng d có vectơ chỉ phương u→=(2,1,3).
- Mặt phẳng P vuông góc với đường thẳng d sẽ có vectơ u→ làm vectơ pháp tuyến của mặt phẳng.
- Phương trình của mặt phẳng P là: 2(x−2)+1(y−3)+3(z−4)=0 hay 2x+y+3z−19=0.
Tìm giao điểm H của đường thẳng d với mặt phẳng P:
- Thay thế x=2t+1, y=t-1, z=3t+2 (phương trình tham số của đường thẳng d) vào phương trình của mặt phẳng:
2.(2t+1)+(t-1)+3.(3t+2) -19=0
4t+2+t-1+9t+6-19=0
⟹ 14t-12=0
⟹ t=67
- Tọa độ H: x=2.(6/7)+1=19/7, y=6/7-1=-1/7, z=3.(6/7)+2=32/7
⟹ Điểm hình chiếu của A lên đường thẳng d là H(19/7; -1/7; 32/7)
Hy vọng rằng thông tin trên đã giúp bạn có cái nhìn rõ ràng hơn về khái niệm hình chiếu, điểm hình chiếu, hình chiếu bằng và hình chiếu cạnh. Từ đó, bạn sẽ nắm bắt được các tính chất và có thể phân tích các đối tượng trong không gian một cách dễ dàng và trực quan hơn, hỗ trợ bạn trong các bài toán thực tế. Đừng quên theo dõi Mytour để khám phá thêm nhiều kiến thức giáo dục thú vị và bổ ích!
