Hướng dẫn cách đọc điện trở 4 vạch, 5 vạch màu chính xác và dễ hiểu

Điện trở là thành phần quan trọng trong các mạch điện, có chức năng điều chỉnh và kiểm soát dòng điện. Vì vậy, việc nắm vững cách đọc điện trở là cần thiết để xác định giá trị chính xác của nó thông qua các vạch màu và ký hiệu trên bề mặt. Bài viết dưới đây sẽ chỉ dẫn chi tiết cách đọc điện trở chính xác, giúp bạn dễ dàng nhận diện và ứng dụng trong thực tế.

Điện trở là gì?

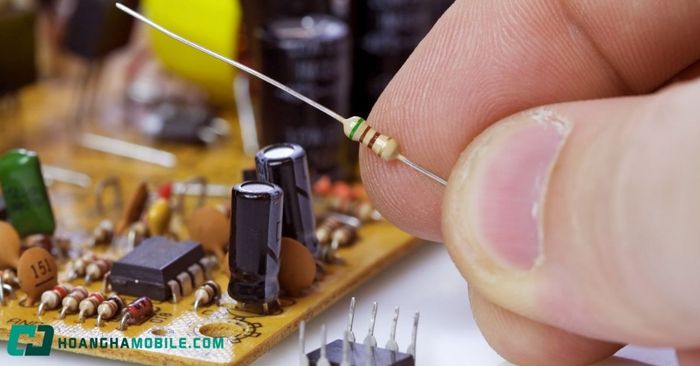

Trước khi tìm hiểu cách đọc điện trở, bạn cần biết rằng điện trở là linh kiện điện tử không thể thiếu trong hầu hết các mạch điện, từ đơn giản đến phức tạp. Nó có chức năng kiểm soát và ổn định cường độ dòng điện, đảm bảo các thiết bị hoạt động đúng công suất và tránh hư hỏng do quá tải. Mặc dù rất quen thuộc, nhưng không phải ai cũng hiểu rõ cách đọc và xác định giá trị điện trở một cách chính xác.

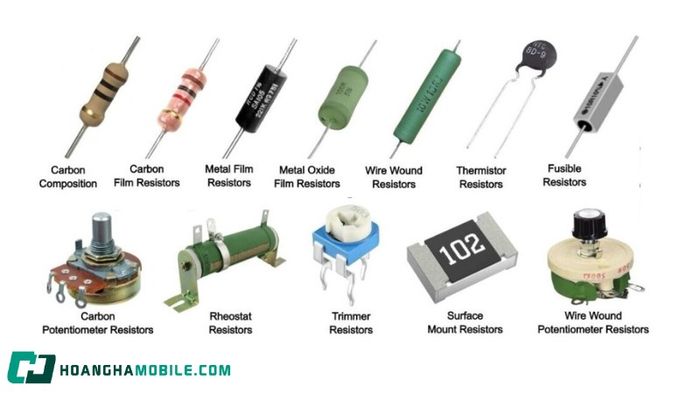

Linh kiện này được làm từ các vật liệu dẫn điện khác nhau, với các vạch màu đặc trưng trên thân để biểu thị giá trị điện trở và mức sai số. Người sử dụng có thể tính toán giá trị điện trở bằng cách dựa vào thứ tự và màu sắc của các vạch màu, theo bảng quy chuẩn quốc tế. Ngoài ra, điện trở cũng có nhiều hình dạng và kích thước khác nhau, tùy vào từng loại mạch, giúp điều chỉnh dòng điện qua tải một cách ổn định và an toàn cho hệ thống.

Điện trở được đo bằng đơn vị Ohm (Ω), đơn vị cơ bản để biểu thị mức độ cản trở dòng điện trong mạch. Tuy nhiên, trong thực tế, để thuận tiện cho việc đo lường và ghi chú, người ta thường sử dụng các đơn vị quy đổi khác nhau tùy thuộc vào giá trị của điện trở, lớn hay nhỏ.

Cụ thể:

• Milliohm (mΩ): 1 mΩ = 10⁻³ Ω
• Kilohm (kΩ): 1 kΩ = 10³ Ω
• Megohm (MΩ): 1 MΩ = 10⁶ Ω

Hiểu rõ các quy đổi này giúp người sử dụng nhanh chóng và chính xác xác định giá trị của điện trở.

Cách tính giá trị điện trở

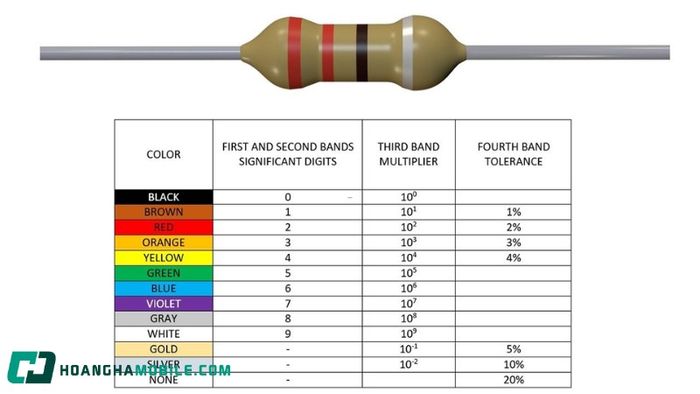

Để đọc giá trị điện trở, bạn cần dựa vào các vạch màu trên thân linh kiện. Mỗi màu sẽ tương ứng với một con số hoặc mức sai số cụ thể theo tiêu chuẩn quốc tế. Dưới đây là bảng quy đổi màu sắc chi tiết:

Khi đọc điện trở, bạn cần xác định thứ tự các vạch màu từ trái sang phải, trong đó:

• Hai hoặc ba vạch đầu tiên biểu thị giá trị số.
• Vạch tiếp theo là hệ số nhân.
• Vạch cuối cùng (nếu có) là sai số.

Nắm vững quy tắc này sẽ giúp bạn xác định giá trị điện trở chính xác cho các loại điện trở bốn vạch, năm vạch hoặc sáu vạch thường gặp trong thực tế.

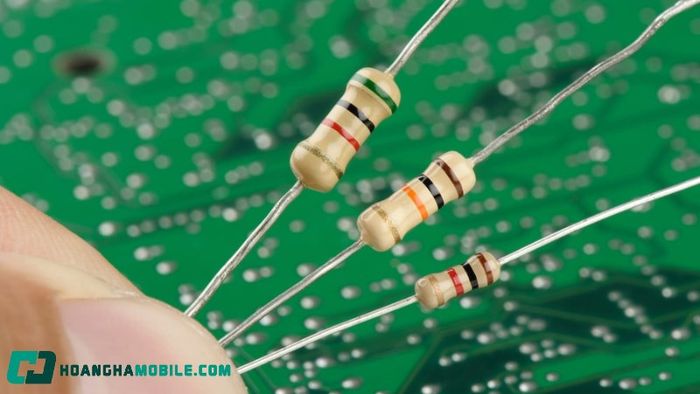

Cách nhận diện hướng đọc đúng các vạch màu trên điện trở

Khi thực hiện cách đọc điện trở, việc xác định đúng hướng đọc là rất quan trọng để tránh sai sót trong kết quả. Bạn cần chú ý đến vị trí và khoảng cách giữa các vạch màu trên thân linh kiện để phân biệt đầu bắt đầu và đầu kết thúc.

Cụ thể:

• Vạch màu đầu tiên luôn nằm gần mép của điện trở, thường sẽ gần cạnh hơn so với các vạch màu còn lại.
• Vạch cuối cùng (vạch chỉ dung sai) thường cách xa các vạch còn lại một chút, giúp người dùng dễ dàng nhận diện đúng hướng đọc.

Với đặc điểm này, bạn có thể xác định chính xác chiều đọc của điện trở trước khi áp dụng bảng mã màu, từ đó tính được giá trị chính xác mà không bị nhầm lẫn.

Hướng dẫn cách đọc điện trở chính xác

Để xác định giá trị chính xác của một điện trở, bạn cần hiểu rõ quy tắc nhận diện các vạch màu, cách đọc cho từng loại điện trở, và ý nghĩa của từng thông số trên thân linh kiện. Phần dưới đây sẽ hướng dẫn chi tiết cách đọc điện trở chính xác nhất, giúp bạn dễ dàng áp dụng khi đo đạc hoặc lắp ráp trong các mạch điện thực tế:

Hướng dẫn cách đọc điện trở 4 vạch màu

Đối với điện trở 4 vạch màu, bạn cần đọc các vạch theo thứ tự từ trái sang phải. Mỗi vạch màu sẽ đại diện cho một giá trị hoặc thông tin cụ thể như sau:

• Vạch đầu tiên: Chỉ ra chữ số hàng chục của giá trị điện trở.
• Vạch thứ hai: Đại diện cho chữ số hàng đơn vị.
• Vạch thứ ba: Là hệ số nhân, được tính là 10 mũ giá trị màu vạch này. Ví dụ: Vạch đỏ tương ứng với 10², vạch vàng là 10⁴.
• Vạch thứ tư: Biểu thị sai số, thường có màu vàng kim hoặc bạc. Khi tính giá trị điện trở, bạn chỉ cần xác định sai số mà không cần đưa vào phép tính.

Công thức tính điện trở 4 vạch màu: Giá trị điện trở = (Giá trị vạch 1)(Giá trị vạch 2) × 10^(Giá trị vạch 3)

Ví dụ: Với một điện trở có 4 vạch màu lần lượt là vàng – tím – đen – vàng kim, ta tính được:

• Vàng = 4
• Tím = 7
• Đen = 0 (10⁰)

Vậy, giá trị điện trở được tính là: 47 × 10⁰ = 47 Ω.

Như vậy, chỉ cần nhớ quy tắc thứ tự và ý nghĩa của từng vạch, bạn có thể dễ dàng xác định giá trị điện trở 4 vạch màu một cách chính xác trong mọi tình huống.

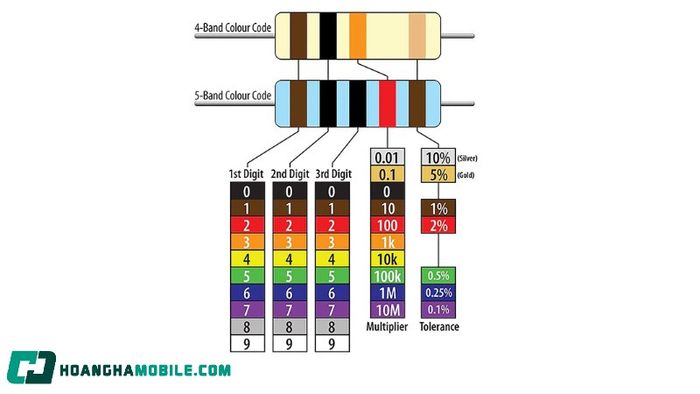

Hướng dẫn cách đọc điện trở 5 vạch màu

Điện trở 5 vạch màu thường được sử dụng trong các mạch điện đòi hỏi độ chính xác cao. Cách đọc điện trở 5 vạch cũng tương tự như điện trở 4 vạch, nhưng chi tiết hơn nhờ có thêm một chữ số đại diện cho giá trị.

• Vạch đầu tiên: Đại diện cho chữ số hàng trăm của giá trị điện trở.
• Vạch thứ hai: Biểu thị chữ số hàng chục.
• Vạch thứ ba: Thể hiện chữ số hàng đơn vị.
• Vạch thứ tư: Là hệ số nhân, tính theo 10 mũ giá trị của màu vạch này.
• Vạch thứ năm: Thể hiện sai số của điện trở.

Công thức tính giá trị điện trở 5 vạch màu:

Giá trị điện trở = (vạch 1)(vạch 2)(vạch 3) × 10^(vạch 4) ± sai số (vạch 5)

Ví dụ: Một điện trở có các vạch màu lần lượt là xanh – vàng – đỏ – nâu – nâu sẽ được tính như sau:

6 (xanh), 4 (vàng), 2 (đỏ), hệ số nhân nâu = 10¹, sai số nâu = ±1%.

Do đó, giá trị điện trở được tính là 642 × 10¹ = 6420 Ω ± 1%.

Chỉ cần ghi nhớ ý nghĩa của từng vạch màu, bạn sẽ dễ dàng đọc và xác định chính xác giá trị điện trở 5 vạch màu trong bất kỳ mạch điện nào.

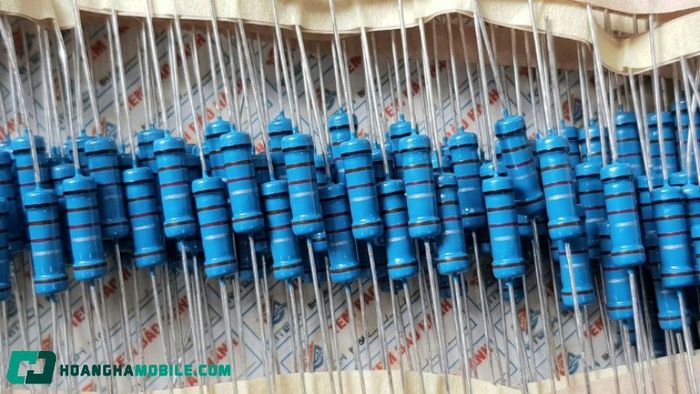

Hướng dẫn cách đọc điện trở công suất

Điện trở công suất là linh kiện có khả năng chịu dòng điện lớn, thường có công suất từ 1W, 2W, 5W đến 10W hoặc cao hơn. Chúng được ứng dụng rộng rãi trong các mạch điện công suất, thiết bị âm thanh, nguồn điện, hay mạch sạc, nơi đòi hỏi khả năng tản nhiệt và chịu tải tốt.

Về cách đọc giá trị, điện trở công suất tương tự các loại điện trở thông thường. Bạn có thể sử dụng phương pháp đọc điện trở 4 vạch hoặc 5 vạch màu đã trình bày trước đó. Ngoài ra, một số loại điện trở công suất còn có giá trị và sai số được ghi trực tiếp trên thân, như ví dụ: 4.7Ω ±5% 5W, giúp người dùng dễ dàng nhận biết mà không cần phải tham khảo bảng màu.

Nhờ vào độ ổn định và độ bền cao, điện trở công suất là sự lựa chọn không thể thiếu trong các mạch điện yêu cầu dòng điện ổn định và khả năng chịu tải vượt trội.

Giá trị điện trở thực tế và lý thuyết có sự chênh lệch như thế nào?

Trong thực tế, giá trị điện trở đo được thường không hoàn toàn trùng khớp với giá trị lý thuyết ghi trên thân linh kiện. Điều này có thể là do quá trình sản xuất, vật liệu chế tạo, và các yếu tố môi trường tác động, khiến giá trị thực tế có sự sai lệch nhỏ so với giá trị danh định.

Mặc dù vậy, sự chênh lệch này vẫn nằm trong giới hạn dung sai cho phép, tức là phạm vi sai số mà nhà sản xuất đã xác định sẵn. Dung sai được thể hiện dưới dạng phần trăm (%), cho biết mức độ chênh lệch tối đa giữa giá trị lý thuyết và giá trị thực tế của linh kiện.

Ví dụ: Nếu một điện trở có giá trị danh định là 200Ω với dung sai ±5%, tức mức chênh lệch tối đa là 10Ω. Khi đó, giá trị thực tế của điện trở này có thể dao động từ 190Ω đến 210Ω và vẫn được coi là đạt tiêu chuẩn.

Các câu hỏi thường gặp về điện trở

Tại sao lại có sự đa dạng màu sắc trên điện trở?

Các vạch màu trên điện trở được quy định theo các chuẩn quốc tế, giúp người sử dụng dễ dàng nhận diện giá trị và sai số của linh kiện. Mỗi màu sắc tương ứng với một con số nhất định, từ đó giúp đọc và tính toán giá trị một cách nhanh chóng mà không cần sử dụng thiết bị hỗ trợ.

Tại sao điện trở lại phát sinh nhiệt khi hoạt động?

Khi dòng điện đi qua điện trở, một phần năng lượng điện sẽ chuyển thành nhiệt do điện trở cản dòng. Nếu điện trở làm việc quá tải, lượng nhiệt tạo ra sẽ khiến linh kiện nóng lên hoặc thậm chí bị cháy.

Làm thế nào để kiểm tra xem điện trở có còn hoạt động tốt không?

Bạn có thể dùng đồng hồ vạn năng (Multimeter) ở chế độ đo điện trở (Ω). Nếu giá trị đo được gần với giá trị danh định, điện trở vẫn còn hoạt động bình thường; nếu giá trị sai lệch quá lớn hoặc không hiển thị, có thể điện trở đã bị hỏng.

Điện trở có phân cực giống như diode hay tụ điện không?

Không, điện trở không phân cực, có nghĩa là bạn có thể gắn linh kiện này theo bất kỳ chiều nào mà không làm ảnh hưởng đến hiệu quả hoạt động của mạch điện.

Điện trở được chế tạo từ những vật liệu nào?

Điện trở thường được làm từ hợp kim kim loại, than, dây quấn hoặc màng carbon. Mỗi loại vật liệu mang những đặc tính riêng biệt, ảnh hưởng đến độ chính xác, khả năng chịu nhiệt và tuổi thọ của điện trở.

Việc nắm vững cách đọc điện trở không chỉ giúp bạn xác định chính xác giá trị của linh kiện mà còn giúp bạn chọn lựa đúng loại điện trở cho mỗi mạch điện. Dù là điện trở 4 vạch, 5 vạch hay loại điện trở công suất, chỉ cần hiểu rõ quy tắc nhận diện, bạn sẽ thao tác nhanh và hiệu quả hơn khi thiết kế hoặc sửa chữa các thiết bị điện tử. Hãy thường xuyên luyện tập để ghi nhớ bảng màu điện trở và áp dụng thành thạo trong mọi tình huống thực tế.
