Hướng dẫn chi tiết cách lắp đặt bình nóng lạnh trực tiếp và gián tiếp đúng kỹ thuật.

Cách lắp đặt bình nóng lạnh đúng kỹ thuật là yếu tố then chốt giúp thiết bị hoạt động hiệu quả, an toàn và kéo dài tuổi thọ. Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước lắp đặt bình nóng lạnh trực tiếp và gián tiếp, từ việc chuẩn bị dụng cụ đến quá trình lắp đặt chuẩn kỹ thuật.

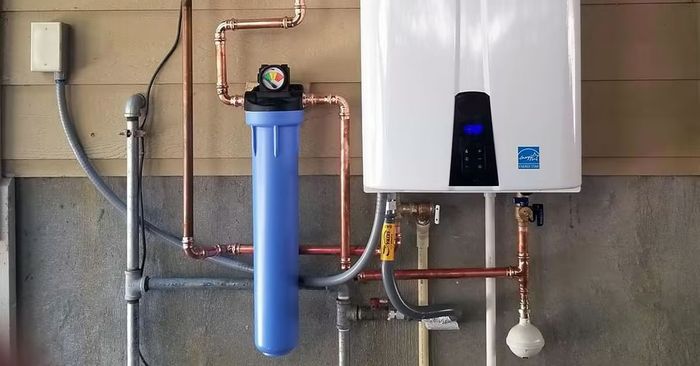

Sơ đồ lắp đặt bình nóng lạnh

Sơ đồ lắp đặt bình nóng lạnh là yếu tố quan trọng để đảm bảo sự phân phối hợp lý và an toàn nguồn nước nóng lạnh đến các thiết bị trong phòng tắm. Đối với hầu hết các gia đình, việc lắp đặt bình nóng lạnh là cần thiết để đáp ứng nhu cầu sinh hoạt, nhất là vào mùa lạnh. Một hệ thống điển hình thường bao gồm vòi sen và vòi nước tại chậu rửa mặt, yêu cầu cung cấp nước nóng và lạnh đồng thời từ hệ thống cấp nước.

Để dẫn nước lạnh vào hệ thống, thường sử dụng hai ống chữ T để chia nguồn cấp thành ba nhánh: một nhánh dẫn vào bình nóng lạnh, một nhánh cấp cho vòi sen và nhánh còn lại cấp cho vòi tại chậu rửa. Khi nước được làm nóng trong bình, dòng nước nóng sẽ theo ống riêng, thường là ống nhựa chịu nhiệt có màu đỏ để dễ nhận diện và bảo đảm độ bền. Hệ thống này bao gồm một ống chính dẫn nước nóng ra ngoài, kết hợp với một ống chữ T để phân nhánh, đưa nước đến vòi sen và vòi rửa một cách hợp lý.

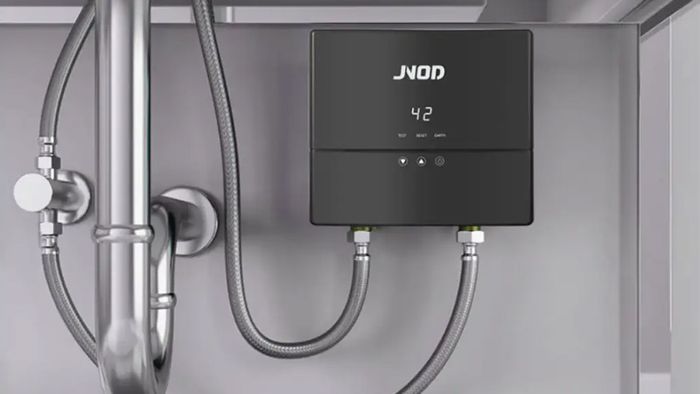

Cách lắp đặt bình nóng lạnh trực tiếp

Việc lắp đặt bình nóng lạnh trực tiếp cần phải tuân theo quy trình đúng đắn để bảo đảm thiết bị hoạt động ổn định và an toàn cho người dùng. Loại bình này đặc biệt phù hợp với các khu vực cần sử dụng nước nóng ngay lập tức mà không cần phải lắp đặt đường ống dẫn phức tạp. Dưới đây là hướng dẫn chi tiết để bạn có thể thực hiện lắp đặt tại nhà hoặc kiểm tra lại công việc của thợ thi công.

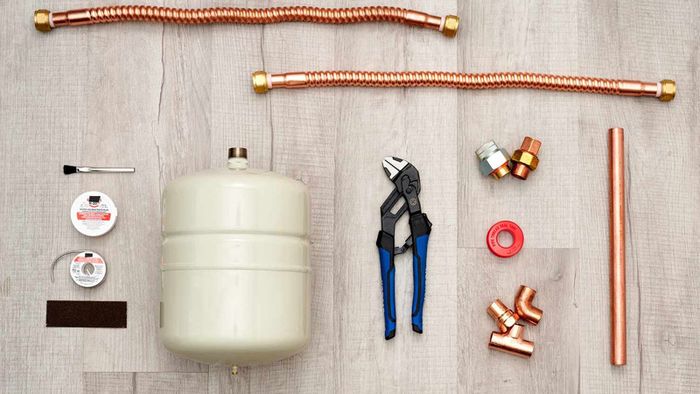

Chuẩn bị

Các dụng cụ cần chuẩn bị:

• Dây sen
• Vòi sen
• Dây nối nước đầu vào
• Bộ vít nở
• Bộ gá tay sen
• Van khóa nước đầu vào
• Máy khoan
• Tua vít
• Băng tan
• Kìm
• Mỏ lết

Ngoài các dụng cụ, việc kiểm tra và lựa chọn dây dẫn cũng rất quan trọng. Chỉ nên sử dụng dây có kích thước tương thích với công suất và dòng điện của thiết bị, nhằm hạn chế rủi ro chập cháy hoặc quá tải. Bình nóng lạnh trực tiếp hoạt động hiệu quả khi áp suất nước dao động từ 30 kPa đến 380 kPa, vì vậy cần đảm bảo nguồn cấp nước phù hợp với yêu cầu này.

Để đảm bảo an toàn tối đa, bạn nên trang bị cầu dao chống rò điện ELCB. Thiết bị này có khả năng tự động ngắt nguồn điện khi phát hiện dòng rò vượt quá 30mA, giúp ngăn ngừa nguy cơ giật điện và bảo vệ an toàn cho người dùng cùng thiết bị.

Các bước lắp đặt bình nóng lạnh

Bước 1: Để thực hiện cách lắp bình nóng lạnh, bạn cần tháo các vít ở đáy thiết bị rồi nhẹ nhàng nâng mặt trước lên. Sử dụng tấm chỉ dẫn kèm theo để xác định vị trí các điểm bắt vít trên tường, sau đó khoan lỗ tại các vị trí đã đánh dấu. Đóng đinh nhựa và vít treo vào các lỗ khoan, đặt máy sao cho các lỗ vít trên thiết bị khớp với vị trí đã định trên tường.

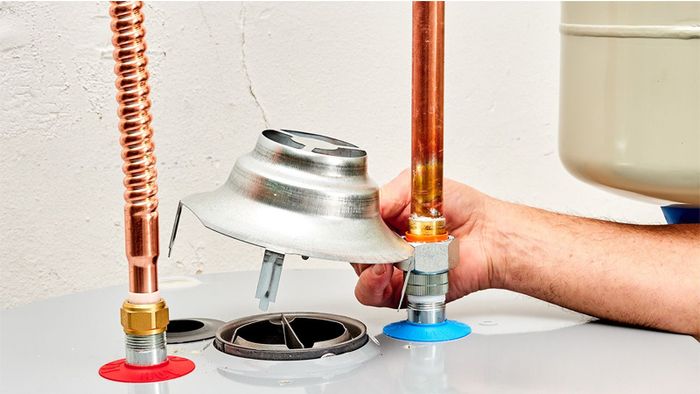

Bước 2: Quấn băng tan quanh các vị trí ren thay vì sử dụng xi măng hay keo, để tránh làm hỏng ren. Dây sen và vòi sen kết nối trực tiếp với thiết bị để dẫn nước ra. Sử dụng công cụ vặn vừa đủ, không làm vỡ đai ốc nhựa. Nối đường cấp nước vào van bằng ống ren ½” BSP. Đầu nước ra kết nối với ống mềm của vòi sen, đảm bảo đệm cao su khít chặt. Cuối cùng, treo vòi sen lên giá đỡ và điều chỉnh góc cho phù hợp.

Bước 3: Mở van nước để xả hết cặn bẩn trong đường ống và làm đầy bình đốt. Lưu ý, trong bước này chưa cấp điện cho thiết bị để tránh nguy cơ chập cháy hoặc hư hỏng.

Bước 4: Đảm bảo rằng máy đã được nối đất đúng cách và chắc chắn. Công tắc điện cần được đặt cách xa khu vực phun nước để tránh tiếp xúc với nước. Hãy tắt hoàn toàn nguồn điện trước khi tiến hành kết nối dây. Thứ tự nối dây cần thực hiện như sau: dây nóng (L), dây nối đất (E), dây lạnh (N).

Bước 5: Sau khi hoàn tất kết nối, lắp lại vỏ bình nóng lạnh và kiểm tra toàn bộ hệ thống để đảm bảo thiết bị hoạt động ổn định và an toàn trước khi sử dụng.

Kiểm tra

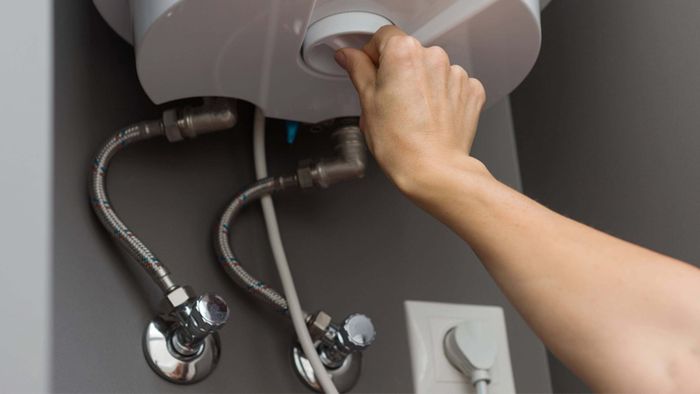

Cách lắp bình nóng lạnh trước tiên, điều chỉnh bộ ổn nhiệt về mức nhiệt độ phù hợp với nhu cầu sử dụng, thường dao động từ 40 đến 75 độ C. Mức nhiệt này không chỉ giúp tiết kiệm điện năng mà còn bảo vệ người dùng khỏi nguy cơ bị bỏng khi sử dụng nước nóng.

Tiếp theo, quan sát đèn báo làm nóng trên máy, nếu đèn sáng có nghĩa là thiết bị đang hoạt động và tiến hành làm nóng nước bên trong bình. Đây là dấu hiệu quan trọng giúp người dùng xác nhận rằng máy đã được cấp điện và đang vận hành đúng quy trình.

Một bước kiểm tra quan trọng nữa là thử chức năng của van an toàn. Nhấn nút kiểm tra trên van để kiểm tra xem nó có hoạt động bình thường hay không; khi nhấn, nước sẽ tự động chảy ra, giúp giải phóng áp suất dư trong bình và ngăn ngừa nguy cơ nổ do áp suất quá cao.

Sau khoảng 15 đến 20 phút hoạt động, bạn nên mở vòi nước nóng để kiểm tra xem nước đã được làm nóng đến nhiệt độ mong muốn chưa. Nếu nước chảy ra đủ nóng và ổn định, bạn có thể yên tâm rằng thiết bị đã vận hành hiệu quả. Ngược lại, nếu nước vẫn nguội hoặc không đồng đều về nhiệt độ, hãy kiểm tra lại các kết nối, nguồn điện hoặc các bộ phận của bình.

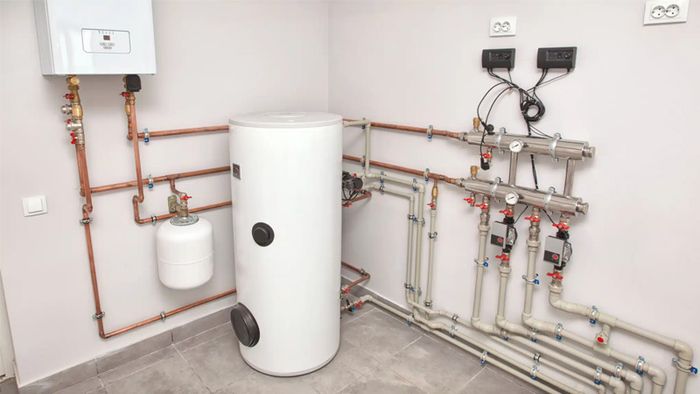

Cách lắp bình nóng lạnh gián tiếp

Lắp đặt bình nóng lạnh gián tiếp yêu cầu chuẩn bị kỹ càng và thực hiện đúng quy trình để đảm bảo thiết bị hoạt động ổn định, tiết kiệm năng lượng và an toàn cho người dùng. Phương pháp này đặc biệt phù hợp với các gia đình cần sử dụng lượng nước nóng lớn và lưu trữ trong thời gian dài, nhờ vào bình chứa dung tích lớn giúp duy trì nhiệt độ nước lâu hơn.

Chuẩn bị

Các phụ kiện đi kèm với máy bao gồm:

• Bộ vít chuyên dụng để cố định thiết bị chắc chắn lên tường hoặc vị trí lắp đặt.
• Van một chiều giúp ngăn nước nóng chảy ngược lại vào đường cấp nước lạnh, bảo vệ hệ thống và nâng cao hiệu suất hoạt động của bình.

Dụng cụ cần thiết:

• Máy khoan điện hoặc khoan tay với mũi khoan phù hợp, dùng để tạo các lỗ trên tường, đảm bảo các điểm bắt vít chính xác và vững chắc.
• Băng tan dùng để quấn quanh các mối nối ren, giúp ngăn ngừa rò rỉ nước và đảm bảo các khớp nối kín khít, bền vững.
• Mỏ lết giúp siết chặt đai ốc và ống nối một cách chắc chắn, tránh tình trạng lỏng lẻo gây mất an toàn trong quá trình sử dụng.

Các bước lắp đặt bình nóng lạnh

Trước khi thực hiện cách lắp bình nóng lạnh, cần lưu ý không lắp đặt theo chiều dọc. Mặt tường nơi lắp đặt cần phải chắc chắn và chịu lực ít nhất gấp đôi trọng lượng của bình khi đầy nước. Vị trí lắp cũng phải phù hợp với hệ thống cấp nước gia đình để đảm bảo đủ áp lực nước khi sử dụng vòi sen.

Bước 1: Khoan hai lỗ đường kính 10mm trên tường sao cho chúng nằm trên một đường thẳng song song với mặt sàn. Đóng nở nhựa số 8 vào các lỗ khoan rồi vặn vít vào, điều chỉnh sao cho bình nóng lạnh luôn thăng bằng và vuông góc với tường. Đặt thiết bị lên các vít đã cố định, đảm bảo đầu hộp kỹ thuật cách tường khoảng 30cm để dễ dàng lắp đặt và bảo trì.

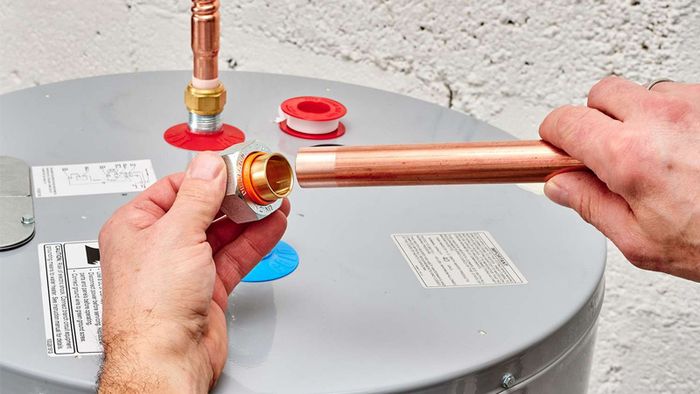

Bước 2: Quấn băng tan quanh hai đầu của đường nước vào và nước ra để đảm bảo khít chặt, tránh rò rỉ. Kết nối các ống vào các vị trí trên bình, đầu còn lại nối với các thiết bị sử dụng nước và đường ống cấp nước chính trong nhà.

Để làm đầy bình, gạt van pha nước sang chế độ nước nóng tối đa, mở vòi pha cho đến khi nước chảy mạnh và đều rồi đóng lại. Đây là bước quan trọng giúp loại bỏ không khí trong đường ống và đảm bảo bình hoạt động ổn định ngay từ khi bắt đầu.

Kiểm tra

Trước khi kết nối nguồn điện trong cách lắp bình nóng lạnh, việc kiểm tra xem bình đã được làm đầy nước là rất quan trọng để tránh làm hỏng thiết bị hoặc gây nguy hiểm trong quá trình sử dụng. Khi bình đã chứa đủ nước, bạn có thể bật nguồn điện và công tắc, đồng thời điều chỉnh núm vặn về vị trí mở để bắt đầu quá trình làm nóng. Nếu đèn báo sáng lên, chứng tỏ thiết bị đang hoạt động bình thường và nước trong bình đang được làm nóng.

Hệ thống van an toàn được thiết kế để tự động xả áp suất khi áp lực bên trong bình vượt quá mức cho phép, thường nằm trong khoảng từ 0.8 Mpa đến 8 Mpa. Điều này giúp tránh hiện tượng tăng áp quá mức có thể gây nguy hiểm hoặc làm hỏng thiết bị, bảo vệ bình và các bộ phận liên quan luôn duy trì trạng thái vận hành an toàn.

Khi bình không sử dụng trong thời gian dài, bạn nên nhấn nút TEST trên bộ cầu dao chống rò điện ELCB để ngắt hoàn toàn nguồn điện, giúp tiết kiệm năng lượng và gia tăng độ bền cho thiết bị. Khi cần sử dụng lại, chỉ cần nhấn nút RESET để khôi phục nguồn điện và bình nóng lạnh sẽ hoạt động bình thường.

5 tiêu chuẩn trong cách lắp bình nóng lạnh

Tiêu chuẩn 1: Cần sử dụng cầu dao riêng (CB) cho bình nóng lạnh, tránh dùng chung với các thiết bị khác để tránh quá tải. Việc nối đất phải được thực hiện chính xác, đảm bảo dây điện có tiết diện phù hợp với công suất máy và cần được đặt cách xa khu vực ẩm ướt để ngăn ngừa nguy cơ rò rỉ điện hoặc chập cháy.

Tiêu chuẩn 2: Tường nơi lắp đặt phải đủ chắc chắn để chịu được trọng lượng tổng thể của bình khi đầy nước. Không được lắp thiết bị lên tường thạch cao chưa gia cố, đồng thời phải sử dụng tắc kê và vít có kích thước phù hợp để đảm bảo thiết bị được cố định vững vàng.

Tiêu chuẩn 3: Bình nên được lắp đặt ở độ cao từ 1,8 đến 2 mét tính từ mặt sàn, giúp người dùng dễ dàng thao tác trong quá trình sử dụng, đồng thời thuận tiện cho việc bảo trì và sửa chữa. Cần đảm bảo không gian phía dưới đủ rộng rãi để thao tác dễ dàng.

Tiêu chuẩn 4: Lựa chọn ống có chất lượng cao, khả năng chịu nhiệt tốt. Các mối nối cần được kết nối chắc chắn, không được phép rò rỉ. Cũng cần lưu ý lắp đặt van an toàn đúng cách để bảo vệ thiết bị khỏi áp suất nước quá mức.

Tiêu chuẩn 5: Khu vực lắp đặt bình cần có không gian thoáng đãng, không nên đặt bình trong phòng kín hoặc nơi không có sự lưu thông không khí. Đồng thời, giữ khoảng cách an toàn giữa bình và các vật dụng xung quanh để giảm thiểu nguy cơ hư hỏng và đảm bảo an toàn khi sử dụng.

Những lưu ý khi lắp đặt bình nóng lạnh

Điện áp của nguồn cấp trong cách lắp bình nóng lạnh phải tương thích với thông số kỹ thuật của bình, tránh sử dụng nguồn điện không ổn định hoặc vượt quá mức quy định, vì điều này có thể gây hư hại thiết bị hoặc tạo ra nguy cơ trong quá trình vận hành. Không nên đặt bình ở những khu vực có độ ẩm cao hoặc dễ bị nước bắn vào, vì môi trường ẩm ướt sẽ làm giảm tuổi thọ và gia tăng nguy cơ chập cháy.

Đối với bình nóng lạnh gián tiếp, việc xả nước đầy bình trước khi bật điện là điều cần thiết để tránh làm hỏng thanh nhiệt bên trong. Bạn nên chọn loại ống dẫn nước chuyên dụng, có khả năng chịu nhiệt tốt, đảm bảo an toàn và độ bền khi kết nối hệ thống nước.

Ngoài ra, việc kiểm tra định kỳ van an toàn là rất quan trọng để đảm bảo chức năng xả áp luôn hoạt động hiệu quả, tránh nguy cơ áp suất quá cao gây hư hại hoặc nguy hiểm. Vị trí lắp đặt cần phải thuận tiện cho việc kiểm tra và bảo trì định kỳ, giúp phát hiện sự cố kịp thời.

Lỗi sai phổ biến khi lắp bình nóng lạnh và cách khắc phục

Một trong những sai sót thường gặp trong cách lắp bình nóng lạnh là không lắp van an toàn hoặc lắp không đúng vị trí. Điều này dễ dàng dẫn đến việc áp suất trong bình vượt quá mức an toàn, gây nguy hiểm. Để khắc phục, hãy chắc chắn rằng van an toàn được lắp đúng hướng theo chỉ dẫn trên đường ống nước vào.

Lỗi tiếp theo là bỏ qua hoặc thực hiện sai cách việc nối đất. Điều này làm tăng nguy cơ rò rỉ điện, gây nguy hiểm cho người sử dụng. Giải pháp là phải thực hiện nối đất đúng quy trình, dùng dây có tiết diện phù hợp và đảm bảo các kết nối chắc chắn.

Ngoài ra, một lỗi phổ biến khác là không lắp bình lên tường đủ chắc chắn, dẫn đến nguy cơ bình rơi gây hỏng hóc hoặc tai nạn. Trước khi lắp đặt, cần kiểm tra chất lượng của tường, sử dụng tắc kê chuyên dụng hoặc gia cố tường nếu cần thiết.

Sử dụng nguồn điện không phù hợp với yêu cầu của bình cũng là nguyên nhân gây hư hỏng thiết bị. Hãy chắc chắn kiểm tra kỹ các thông số kỹ thuật và đảm bảo nguồn điện tương thích trước khi tiến hành kết nối.

Cuối cùng, việc bỏ qua kiểm tra rò rỉ nước tại các mối nối cũng là một sai sót thường gặp. Sau khi lắp đặt xong, bạn cần kiểm tra kỹ các khớp nối và thực hiện kiểm tra định kỳ để phát hiện kịp thời bất kỳ sự cố nào, tránh gây hư hại hoặc thất thoát nước không đáng có.

Kết luận

Tóm lại, việc nắm vững cách lắp bình nóng lạnh đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn cho người sử dụng, đồng thời kéo dài tuổi thọ cho sản phẩm. Bằng cách chuẩn bị đầy đủ dụng cụ, tuân thủ các bước lắp đặt chi tiết và lưu ý những yếu tố quan trọng, bạn hoàn toàn có thể hoàn thành quá trình lắp đặt một cách suôn sẻ và hiệu quả.
