Việc đấu quạt trần đúng kỹ thuật rất quan trọng để đảm bảo thiết bị hoạt động ổn định, an toàn và kéo dài tuổi thọ. Nếu đấu sai hoặc không đúng quy trình, quạt có thể gặp phải tình trạng quay yếu, rung lắc hoặc xảy ra sự cố chập điện nguy hiểm. Bài viết dưới đây sẽ hướng dẫn bạn từng bước lắp đặt quạt trần đúng chuẩn, từ cách nhận diện dây điện, nối hộp số cho đến việc sử dụng tụ điện, công tắc hoặc chiết áp. Dù bạn là thợ điện chuyên nghiệp hay chỉ là người dùng muốn tự lắp đặt, bài viết này đều sẽ giúp ích cho bạn rất nhiều.
Các điểm cần lưu ý trước khi lắp đặt quạt trần
Trước khi bắt tay vào việc lắp quạt trần, bạn cần chú ý đến những yếu tố quan trọng dưới đây để bảo đảm an toàn và giúp quạt hoạt động hiệu quả nhất.
- Ngắt nguồn điện hoàn toàn: Trước khi thực hiện bất kỳ thao tác nào, hãy chắc chắn tắt cầu dao điện và kiểm tra lại bằng bút thử điện để tránh nguy cơ bị điện giật.
- Nhận diện chính xác dây điện: Phân biệt dây pha (L), dây trung tính (N) và dây nối đất. Dây pha thường có màu đỏ hoặc nâu, dây trung tính có màu xanh hoặc đen, và dây nối đất là vàng sọc xanh.
- Kiểm tra kết cấu trần nhà: Đảm bảo trần đủ chắc chắn để chịu lực, giá treo quạt vững vàng, khoảng cách từ trần đến quạt hợp lý để tránh rung lắc. Nếu trần thạch cao, cần gia cố khung sắt để đảm bảo an toàn.
- Chuẩn bị dụng cụ đầy đủ: Tua vít, kìm cắt, băng keo cách điện, đồng hồ đo điện… giúp công việc lắp đặt nhanh chóng và chính xác hơn.
- Đọc kỹ hướng dẫn từ nhà sản xuất: Mỗi loại quạt trần có sơ đồ nối dây riêng, đặc biệt đối với các quạt có hộp số, chiết áp hoặc điều khiển từ xa.
- Kiểm tra phụ kiện: Tụ điện, công tắc, chiết áp cần đảm bảo đúng loại và trị số để quạt hoạt động ổn định, tiết kiệm điện năng.
- Đảm bảo an toàn khi thao tác: Tránh đứng trên ghế không vững, nên có người hỗ trợ giữ quạt khi lắp đặt để đảm bảo an toàn cho bạn.
Sơ đồ nguyên lý đấu điện quạt trần
Hiểu rõ sơ đồ nguyên lý đấu điện quạt trần giúp bạn thao tác nhanh chóng, chính xác và an toàn. Quạt trần chủ yếu gồm ba bộ phận: nguồn điện, động cơ quạt và các thiết bị điều khiển (hộp số, chiết áp, tụ điện).
- Nguồn điện: Bao gồm dây pha (L) và dây trung tính (N), đôi khi còn có thêm dây nối đất (PE) để bảo vệ an toàn. Dây pha thường được kết nối qua công tắc, hộp số hoặc chiết áp trước khi dẫn vào quạt, trong khi dây trung tính nối trực tiếp vào quạt.
- Động cơ quạt: Gồm cuộn dây chạy và cuộn dây đề. Cuộn chạy nối trực tiếp với dây pha và trung tính, trong khi cuộn đề được kết nối qua tụ điện để giúp quạt khởi động êm ái.
- Tụ điện: Nối giữa hai cuộn dây, cung cấp điện áp lệch pha giúp quạt quay ổn định, hạn chế rung lắc và tiết kiệm năng lượng.
- Hộp số hoặc chiết áp: Giúp điều chỉnh tốc độ quay của quạt. Dây pha đi qua các thiết bị này trước khi vào quạt, đảm bảo quạt hoạt động ở tốc độ cần thiết.
Nắm rõ nguyên lý này sẽ giúp bạn xác định đúng trình tự đấu dây, tránh trường hợp đấu sai có thể dẫn đến sự cố chập điện hoặc hỏng hóc thiết bị. Khi lắp đặt, bạn nên vẽ sơ đồ minh họa cụ thể và kiểm tra kỹ từng mối nối trước khi cấp nguồn, để đảm bảo an toàn tuyệt đối.
Những vật dụng cần chuẩn bị để đấu quạt trần
Để quá trình đấu quạt trần diễn ra an toàn, chính xác và hiệu quả, bạn cần chuẩn bị đầy đủ các dụng cụ và linh kiện cần thiết trước khi tiến hành lắp đặt:

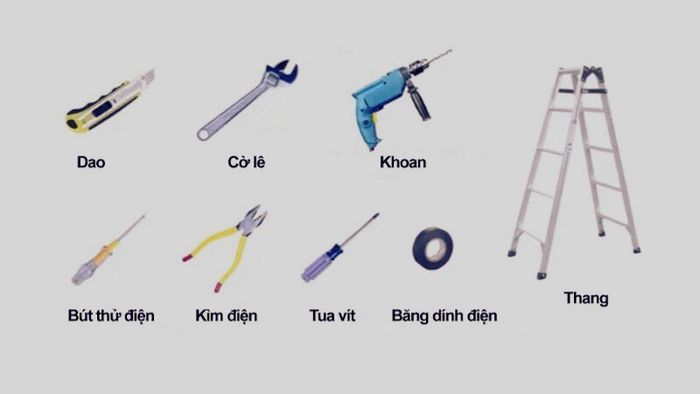

- Dụng cụ cơ bản: Tua vít, kìm cắt, kìm tuốt dây, băng keo cách điện, thang chữ A vững chắc. Những dụng cụ này sẽ hỗ trợ bạn thao tác dễ dàng, đấu nối chính xác và đảm bảo an toàn trong quá trình làm việc.
- Thiết bị đo điện: Bút thử điện hoặc đồng hồ đo điện để kiểm tra nguồn trước khi tiến hành đấu nối, giúp bạn tránh nguy cơ bị điện giật khi thao tác.
- Dây điện: Chọn dây đồng chất lượng cao, đúng kích thước mà nhà sản xuất yêu cầu. Dây tốt giúp dẫn điện ổn định, giảm thiểu rủi ro quá tải hoặc cháy nổ.
- Phụ kiện quạt: Bao gồm hộp số, chiết áp, tụ điện và công tắc. Hãy chọn đúng loại, đúng trị số theo hướng dẫn của nhà sản xuất để quạt hoạt động ổn định và lâu bền.
- Kiểm tra trần và giá treo: Đảm bảo trần nhà đủ chắc chắn để chịu lực, giá treo vững vàng và khoảng cách từ trần đến quạt hợp lý để tránh tình trạng rung lắc khi quạt hoạt động.
- Hướng dẫn sử dụng quạt: Đọc kỹ sơ đồ dây màu và hướng dẫn đấu nối của nhà sản xuất để tránh mắc phải lỗi đấu nhầm dây, gây chập điện hoặc làm hỏng thiết bị.
Hướng dẫn lắp đặt quạt trần đúng kỹ thuật
Trước khi tiến hành lắp đặt quạt trần, hãy chắc chắn rằng nguồn điện đã được ngắt hoàn toàn, các dây điện được phân loại rõ ràng và bạn đã chuẩn bị đầy đủ dụng cụ. Việc tuân thủ đúng quy trình kỹ thuật sẽ không chỉ giúp quạt hoạt động hiệu quả mà còn đảm bảo sự an toàn tuyệt đối cho người sử dụng.
Cách đấu nối dây điện cho quạt trần

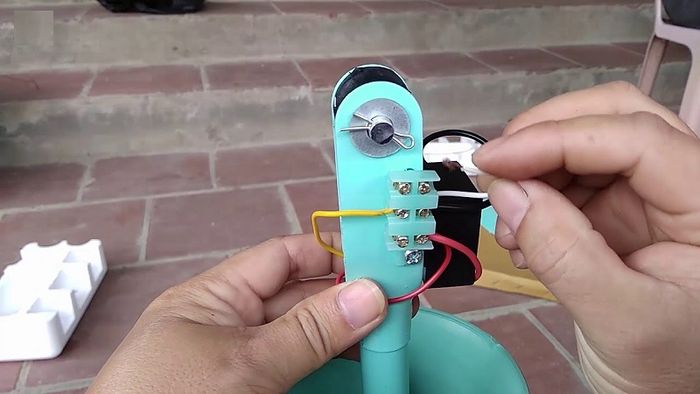

Bước đầu tiên khi đấu nối dây điện cho quạt trần là phân biệt các loại dây: dây pha (L) thường có màu đỏ hoặc nâu, dây trung tính (N) có màu xanh hoặc đen, và dây nối đất có màu vàng sọc xanh. Dây pha sẽ được nối vào công tắc hoặc hộp số trước khi vào quạt, trong khi dây trung tính sẽ được kết nối trực tiếp với cuộn dây chạy của quạt.
Khi đấu nối, hãy sử dụng băng keo cách điện hoặc đầu cos để đảm bảo mối nối chặt chẽ, tránh tình trạng lỏng lẻo. Dây nối đất cần được kết nối với vỏ quạt nếu có, giúp nâng cao độ an toàn khi quạt hoạt động. Sau khi hoàn thành, kiểm tra lại tất cả các mối nối để chắc chắn rằng không có hiện tượng chập hoặc tiếp xúc sai dây, từ đó giảm thiểu nguy cơ hỏng hóc quạt và tránh tai nạn điện trong quá trình sử dụng.

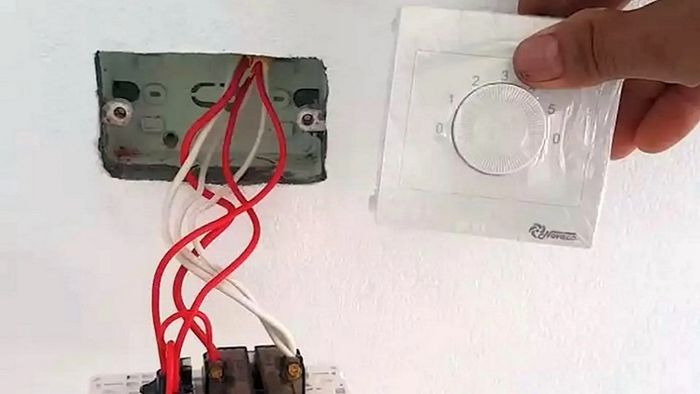

Cách đấu quạt trần với hộp số

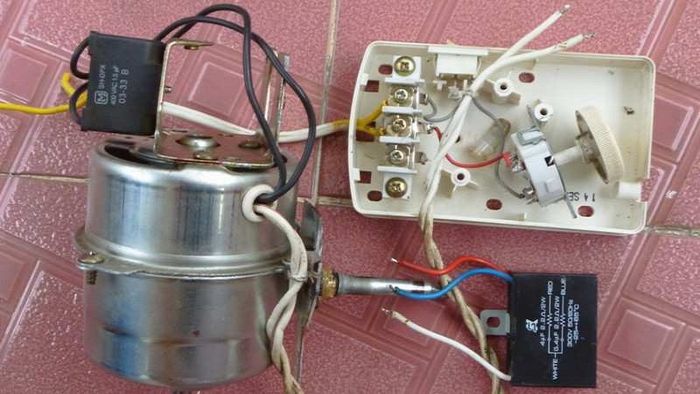

Khi quạt trần được trang bị hộp số, mục tiêu là để điều chỉnh tốc độ quạt qua nhiều mức khác nhau. Dây pha từ nguồn điện sẽ đi vào hộp số trước, sau đó tiếp tục từ hộp số ra dây pha nối với cuộn chạy của quạt. Dây trung tính vẫn được nối trực tiếp vào quạt. Hộp số thường có nhiều đầu ra, mỗi đầu ra tương ứng với một mức tốc độ cụ thể, vì vậy bạn cần đấu nối đúng dây theo màu sắc được chỉ dẫn trong hướng dẫn của nhà sản xuất. Sau khi đấu xong, bật công tắc và kiểm tra từng mức tốc độ để đảm bảo quạt quay đều và êm. Lắp hộp số đúng cách giúp quạt hoạt động ổn định, tránh rung lắc hoặc quay yếu, đồng thời kéo dài tuổi thọ của động cơ quạt.
Cách đấu điện quạt trần không qua hộp số
Một số quạt trần hiện nay cho phép đấu điện trực tiếp mà không cần hộp số, đặc biệt là các loại có chiết áp hoặc điều khiển từ xa. Trong trường hợp này, dây pha từ nguồn điện sẽ được nối trực tiếp với dây pha của quạt, còn dây trung tính sẽ nối trực tiếp với cuộn chạy. Khi đấu nối, cần kiểm tra thật kỹ thứ tự của các dây để tránh nối nhầm, dẫn đến chập điện hoặc hỏng mạch. Nếu quạt có tụ điện, hãy đảm bảo đấu đúng đầu tụ vào cuộn đề. Việc đấu trực tiếp không qua hộp số giúp đơn giản hóa hệ thống điều khiển, tiết kiệm không gian và giảm chi phí lắp đặt. Tuy nhiên, cần phải đảm bảo các mối nối chắc chắn và tuân thủ các nguyên tắc an toàn khi làm việc với điện.

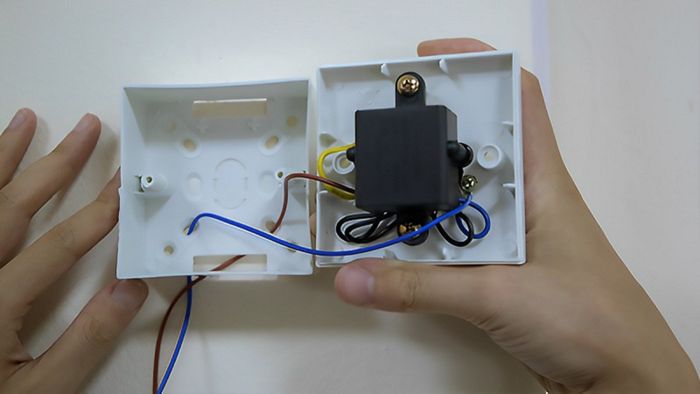

Cách đấu quạt trần với chiết áp

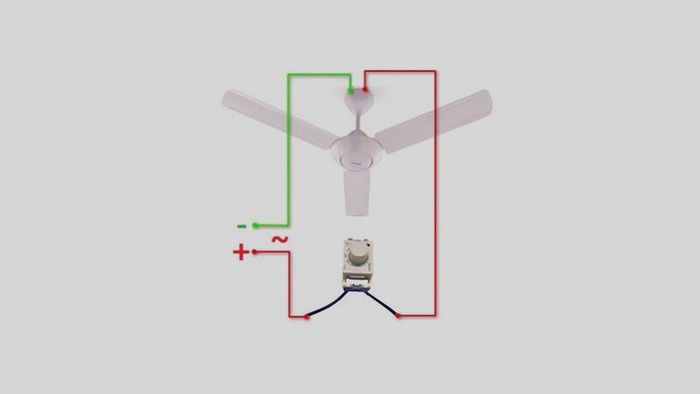

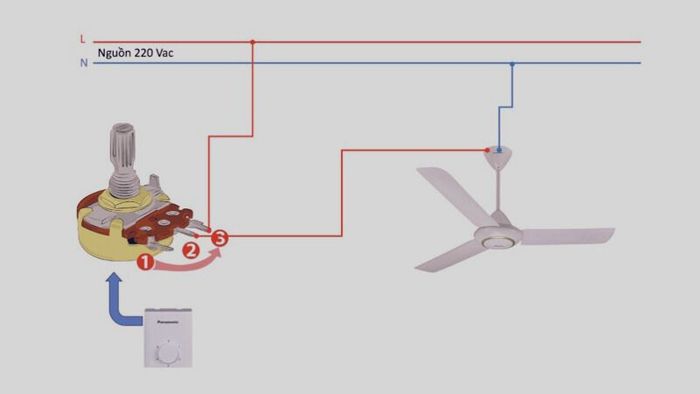

Chiết áp là một thiết bị giúp điều chỉnh tốc độ quạt một cách mượt mà và êm ái hơn so với hộp số. Khi lắp quạt trần với chiết áp, dây pha từ nguồn điện sẽ đi qua chiết áp trước khi vào quạt. Dây trung tính vẫn được nối trực tiếp vào cuộn chạy. Việc đấu đúng đầu vào và đầu ra của chiết áp là rất quan trọng, nếu đấu sai có thể làm cháy chiết áp hoặc khiến quạt quay không ổn định. Sau khi hoàn thành lắp đặt, hãy xoay núm chiết áp từ mức thấp đến cao để kiểm tra tốc độ quay của quạt, đảm bảo quạt vận hành êm và mượt mà, không gây rung lắc. Chiết áp giúp quạt tiết kiệm điện, vận hành êm ái và tăng tuổi thọ động cơ nhờ vào việc giảm dòng điện khởi động cao.
Cách đấu quạt trần với tụ điện

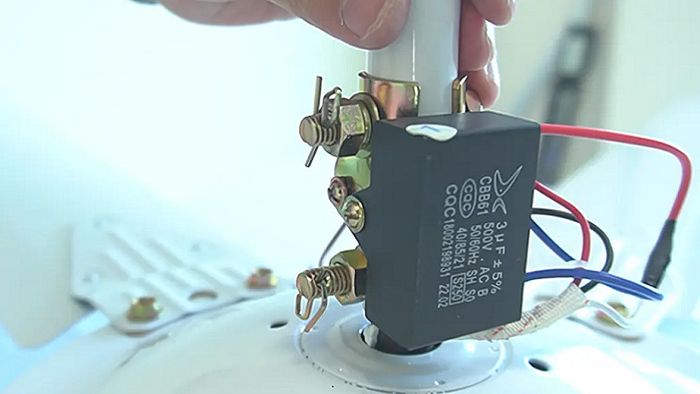

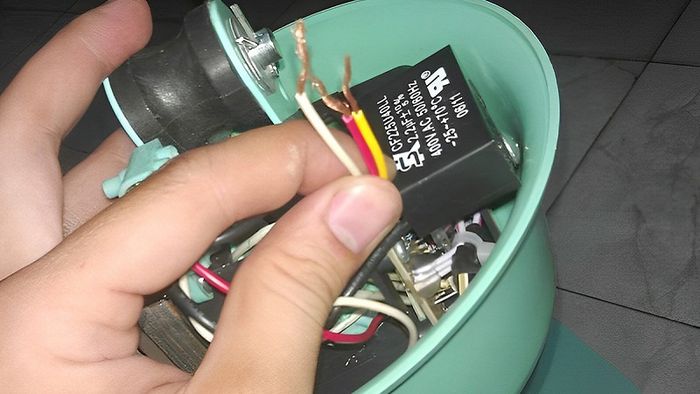

Tụ điện giúp quạt khởi động nhẹ nhàng và quay đều, đặc biệt đối với quạt 2 dây hoặc quạt có cuộn đề phụ. Khi đấu quạt trần với tụ điện, một đầu của tụ nối vào dây pha, đầu còn lại kết nối với cuộn đề. Điều này tạo ra sự lệch pha cần thiết để quạt hoạt động mượt mà và ổn định. Lưu ý chọn tụ điện đúng theo trị số mà nhà sản xuất yêu cầu, không nên dùng loại tụ khác vì có thể làm quạt quay yếu hoặc gây cháy tụ. Sau khi đấu xong, kiểm tra lại mối nối bằng băng keo cách điện hoặc cos để đảm bảo không bị lỏng. Khi bật quạt lần đầu, quạt cần quay êm ái, không bị rung lắc và tốc độ quay ổn định, điều này chứng tỏ tụ điện đã được đấu chính xác.
Cách đấu điện quạt trần với công tắc
Công tắc là thiết bị thiết yếu giúp ngắt điện an toàn khi bạn cần bảo dưỡng hoặc sửa chữa quạt. Khi đấu quạt trần với công tắc, dây pha từ nguồn điện đi qua công tắc trước khi nối vào hộp số, chiết áp, hoặc trực tiếp vào quạt. Dây trung tính sẽ nối trực tiếp vào quạt mà không qua công tắc. Sau khi đấu nối xong, bạn cần kiểm tra lại công tắc để đảm bảo chức năng bật/tắt hoạt động đúng, quạt phải khởi động và dừng ngay khi ngắt điện. Việc sử dụng công tắc đúng cách sẽ bảo vệ quạt, tránh làm hao mòn động cơ do bật tắt liên tục và đảm bảo an toàn cho người sử dụng khi lắp đặt hoặc vệ sinh quạt.
Tạm kết
Việc nắm rõ cách đấu quạt trần đúng kỹ thuật không chỉ giúp quạt hoạt động ổn định, êm ái mà còn đảm bảo an toàn tuyệt đối cho gia đình. Qua các hướng dẫn chi tiết, từ nhận diện dây điện, đấu nối với hộp số, chiết áp, tụ điện đến công tắc, bạn đã có thể tự tin lắp đặt quạt trần tại nhà mà không lo sai kỹ thuật hay gặp phải nguy cơ chập điện.
Để đạt hiệu quả tối ưu, hãy luôn sử dụng linh kiện chính hãng, dây điện chất lượng và tuân thủ đúng sơ đồ nguyên lý. Ngoài ra, việc kiểm tra định kỳ và vệ sinh quạt cùng các mối nối sẽ giúp quạt hoạt động bền bỉ, tiết kiệm điện và giảm thiểu hỏng hóc.
