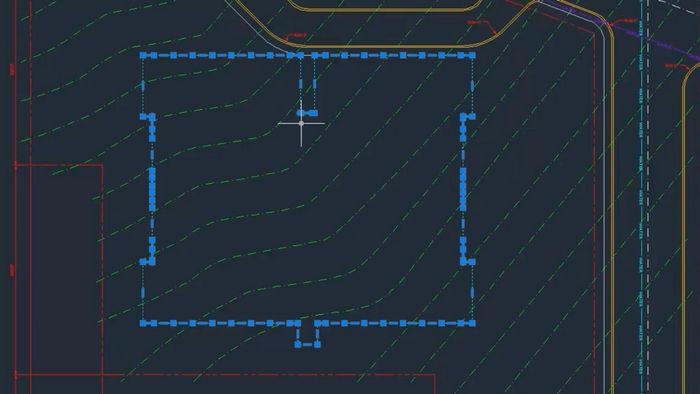

Việc loại bỏ các nét trùng trong CAD giúp bản vẽ trở nên gọn gàng, chính xác và dễ dàng kiểm tra trong quá trình thiết kế. Tuy nhiên, không phải ai cũng biết cách thực hiện hiệu quả và tiết kiệm thời gian. Bài viết này sẽ cung cấp cho bạn hướng dẫn chi tiết các bước để xử lý tình trạng nét vẽ bị trùng một cách triệt để. Hãy cùng tìm hiểu cách sử dụng AutoCAD để xóa nét trùng một cách hiệu quả.
Những nguyên nhân gây ra nét trùng trong AutoCAD
Có rất nhiều nguyên nhân dẫn đến tình trạng nét trùng trong AutoCAD mà người dùng cần chú ý, bao gồm:
- Thao tác sao chép không chính xác: Dùng lệnh COPY mà không thay đổi điểm đặt khiến các đối tượng bị chồng lên nhau.
- Block bị trùng lặp: Block chèn nhiều lần hoặc block lồng nhau tại cùng một vị trí sẽ tạo ra các đường nét bị nhân bản.
- Import từ nguồn ngoài: Các tệp DWG hoặc DFX chèn vào có thể mang theo các đối tượng bị trùng tọa độ.
- Vẽ không chính xác: Sử dụng Line, Polyline mà không bật Object Snap có thể gây ra những đoạn trùng do sai số nhỏ trong quá trình vẽ.
Vì sao cần loại bỏ nét trùng trong CAD?
Việc loại bỏ các nét trùng trong CAD đóng vai trò quan trọng giúp bản vẽ luôn gọn gàng và dễ dàng kiểm soát. Những nét trùng sẽ gây khó khăn trong việc xác định kích thước, tỷ lệ và các chi tiết kỹ thuật, làm cho quá trình kiểm tra trở nên phức tạp và thiếu chính xác.
Việc để lại các nét trùng không chỉ làm gia tăng dung lượng tệp mà còn có thể dẫn đến lỗi khi in ấn hoặc xuất bản vẽ. Thêm vào đó, nét trùng có thể gây ra những sai sót nghiêm trọng trong thi công, ảnh hưởng trực tiếp đến tiến độ và chi phí thực hiện dự án.
Sử dụng lệnh OVERKILL để loại bỏ nét trùng trong CAD
Để nhanh chóng và chính xác loại bỏ các nét trùng trong bản vẽ, bạn có thể áp dụng lệnh OVERKILL trong AutoCAD theo các bước đơn giản dưới đây:

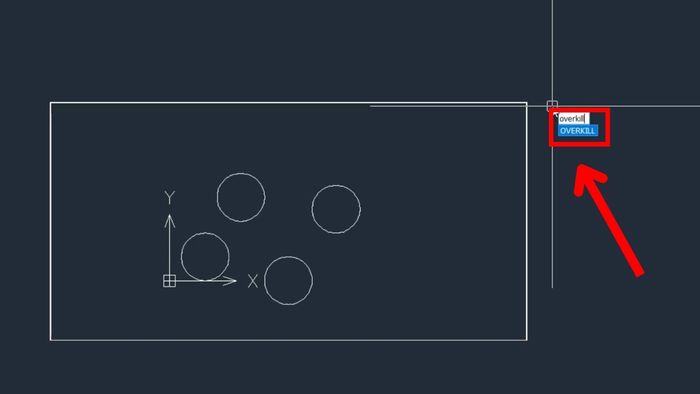

Bước 1: Gõ lệnh OVERKILL và nhấn Enter để bắt đầu xóa các nét trùng trong bản vẽ CAD.

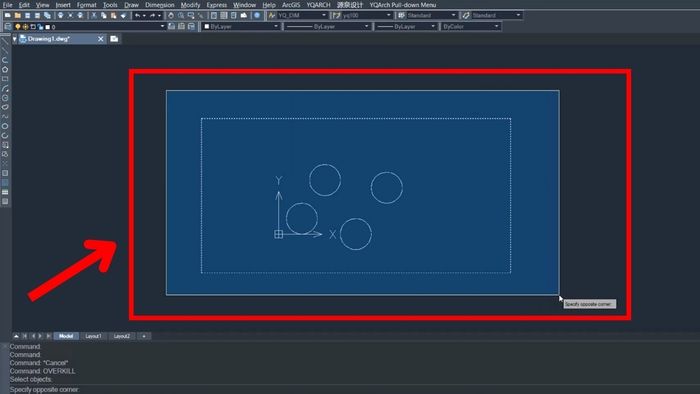

Bước 2: Chọn toàn bộ các đối tượng cần kiểm tra trên bản vẽ và nhấn Enter để xác nhận sự lựa chọn của bạn.

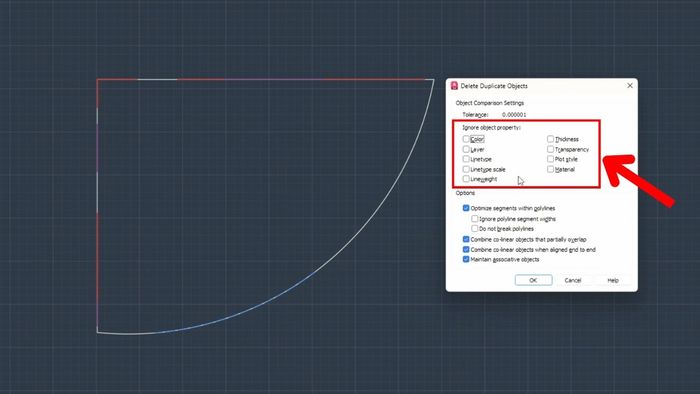

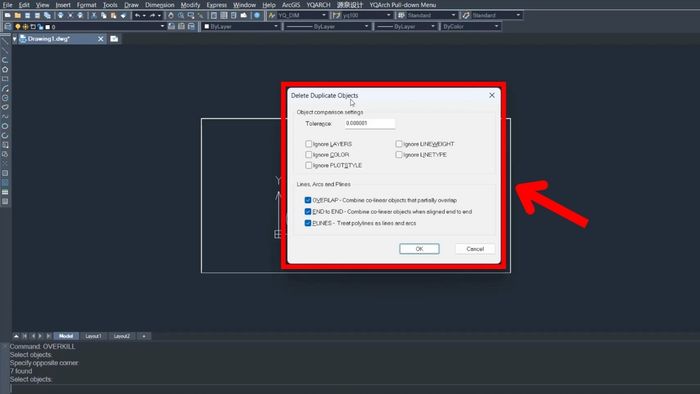

Bước 3: Một hộp thoại có tên Delete Duplicate Objects sẽ xuất hiện, tại đây bạn có thể tùy chỉnh các lựa chọn lọc trước khi nhấn OK để xóa các nét trùng trong CAD.

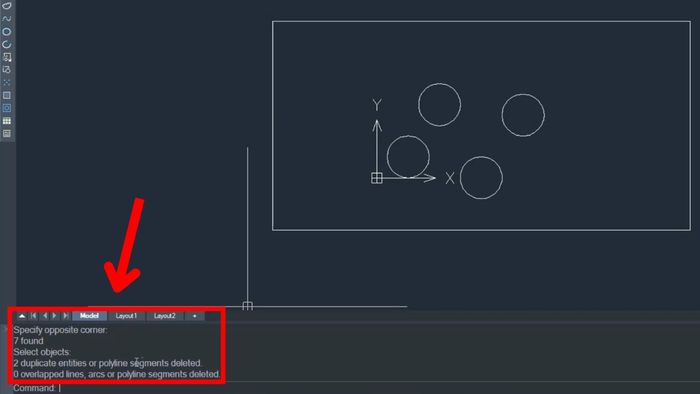

Bước 4: Cuối cùng, bạn sẽ nhận được thông báo hiển thị số lượng nét trùng đã bị xóa, giúp bạn dễ dàng kiểm tra và kiểm soát kết quả.
Việc xử lý bản vẽ kỹ thuật yêu cầu sự chính xác tuyệt đối, đặc biệt khi cần loại bỏ các nét trùng trong CAD để bản vẽ trở nên sạch sẽ và dễ đọc. Một chiếc laptop với hiệu năng mạnh mẽ, màn hình sắc nét và khả năng xử lý đồ họa mượt mà sẽ giúp bạn thao tác nhanh chóng, tiết kiệm thời gian và giảm thiểu tối đa sai sót kỹ thuật. Nếu bạn cần tìm giải pháp tối ưu, đừng quên tham khảo laptop tại Mytour ngay hôm nay!
Những điều cần lưu ý khi xóa nét trùng trong CAD
Khi thực hiện xóa các nét thừa trong CAD, bạn cần hết sức cẩn trọng để không làm mất đi những dữ liệu quan trọng trong bản vẽ:
- Đảm bảo sao lưu bản vẽ trước khi bắt đầu: Luôn tạo một bản sao để tránh mất dữ liệu nếu có sự cố xảy ra trong quá trình thao tác.
- Kiểm tra kỹ các thuộc tính của đối tượng bạn chọn: Chỉ nên xóa những nét thừa không cần thiết để không làm ảnh hưởng đến thiết kế tổng thể.
- Sử dụng tính năng xem trước: Điều này giúp bạn đánh giá được kết quả ngay trước khi thực hiện lệnh xóa các nét trùng trong CAD.
Qua những hướng dẫn chi tiết trên, bạn đã có thể tự tin thực hiện thao tác xóa nét trùng trong CAD mà không gặp phải trở ngại nào. Mặc dù có vẻ đơn giản, nhưng đây là một bước rất quan trọng trong quá trình thiết kế. Một bản vẽ sạch sẽ, không có nét trùng sẽ giúp tránh những lỗi không đáng có khi in hoặc xuất bản bản vẽ kỹ thuật. Hãy luyện tập thường xuyên để nâng cao kỹ năng và tối ưu hiệu suất làm việc với AutoCAD.
