Lệnh chia đoạn thẳng trong CAD là công cụ cực kỳ hữu ích để tối ưu hóa thiết kế kỹ thuật. Bạn có thể kết hợp với lệnh hiển thị điểm chia để chia nhỏ đoạn thẳng thành các phần bằng nhau, giúp tăng độ chính xác và tiết kiệm thời gian. Hãy cùng Mytour khám phá cách sử dụng lệnh này qua bài viết dưới đây.
Lệnh chia đoạn thẳng trong CAD là gì?

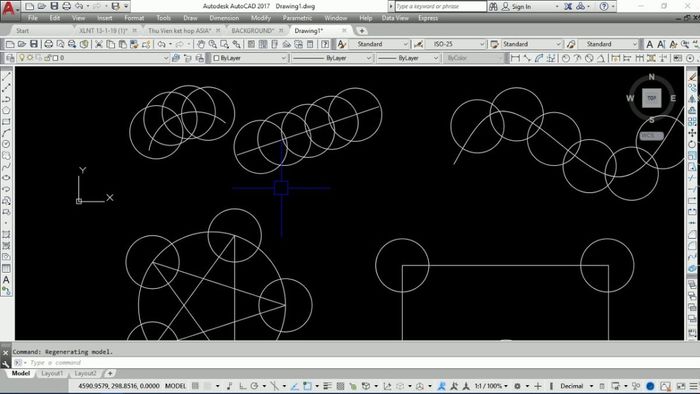

Lệnh chia đoạn thẳng trong CAD là công cụ giúp bạn chia một đoạn thẳng trên bản vẽ thành nhiều phần bằng nhau. Lệnh này hoạt động trên các đoạn thẳng được tạo bằng lệnh Line hoặc Polyline.

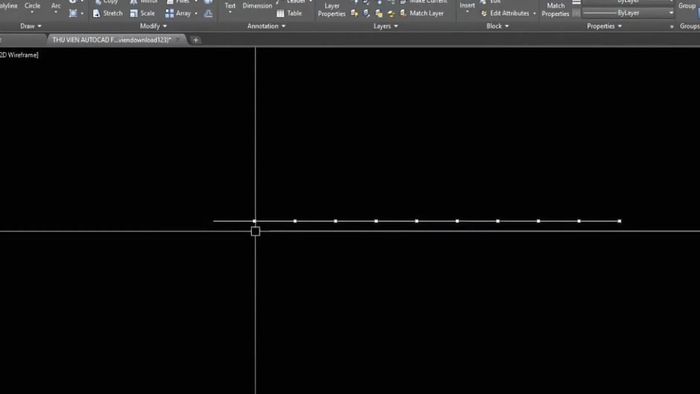

Lệnh này cho phép hiển thị các điểm chia đều trên đoạn thẳng với tỷ lệ chính xác. Những điểm chia này đóng vai trò như các mốc đánh dấu, hỗ trợ căn chỉnh và thiết kế hiệu quả hơn trong các bản vẽ kỹ thuật.

Tuy nhiên, cần lưu ý rằng lệnh chia đoạn thẳng trong CAD chỉ phân bổ các điểm để chia đoạn thẳng một cách đều đặn, chứ không thực sự tách đoạn thẳng thành các phần nhỏ riêng biệt.
Việc sử dụng lệnh này không chỉ giúp hiển thị các điểm chia trên đoạn thẳng trong CAD mà còn đảm bảo độ chính xác và tính linh hoạt cao khi xử lý các hình học phức tạp.
Lợi ích khi sử dụng lệnh chia đoạn thẳng trong CAD
Sử dụng lệnh chia đoạn thẳng thành các phần bằng nhau trong CAD là giải pháp tối ưu giúp nâng cao chất lượng và hiệu quả trong thiết kế bản vẽ nhờ những lợi ích sau:
- Tăng độ chính xác trong thiết kế: Lệnh chia đoạn thẳng thành các phần bằng nhau trong CAD đảm bảo tỷ lệ đồng đều, giúp bản vẽ trở nên chính xác hơn.
- Hiển thị điểm chia rõ ràng: Các điểm chia được hiển thị chi tiết, hỗ trợ việc căn chỉnh các đối tượng liên quan một cách dễ dàng.

- Hỗ trợ xử lý hình học phức tạp: Việc làm việc với các hình dạng và tỷ lệ phức tạp trở nên linh hoạt và hiệu quả hơn.
- Tiết kiệm thời gian thao tác: Thay vì chia thủ công, lệnh chia đoạn thẳng trong AutoCAD giúp hoàn thành công việc một cách nhanh chóng.
Hướng dẫn cách sử dụng lệnh chia đoạn thẳng trong CAD
Để chia đoạn thẳng trong CAD một cách hiệu quả, bạn cần hiểu rõ các bước thực hiện và cách điều chỉnh thông số phù hợp với nhu cầu. Dưới đây là hướng dẫn chi tiết giúp bạn chia đoạn thẳng thành các phần bằng nhau dễ dàng:
Sử dụng lệnh DIV
Lệnh DIV là công cụ chuyên dụng để chia đoạn thẳng thành nhiều phần bằng nhau trong CAD thông qua các thao tác đơn giản sau:

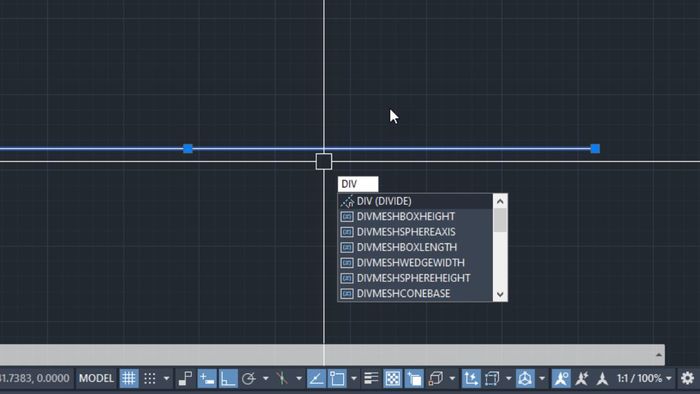

Bước 1: Mở phần mềm AutoCAD và bản vẽ cần chỉnh sửa. Tại thanh Command, gõ DIV và nhấn Enter.

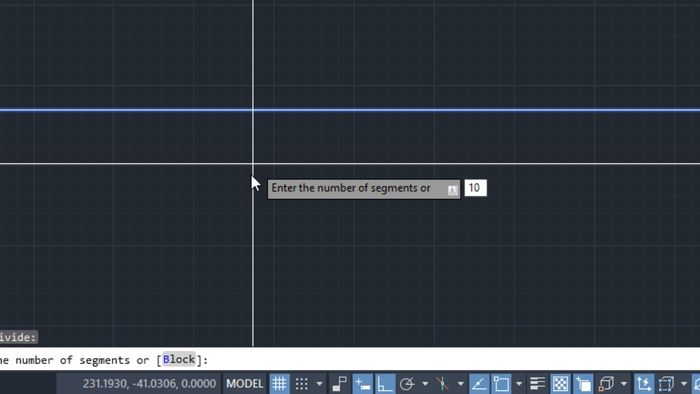

Bước 2: Chọn đoạn thẳng cần chia, nhập số phần muốn chia và nhấn Enter. Ví dụ: nhập "10" để chia đoạn thẳng thành 10 phần bằng nhau.

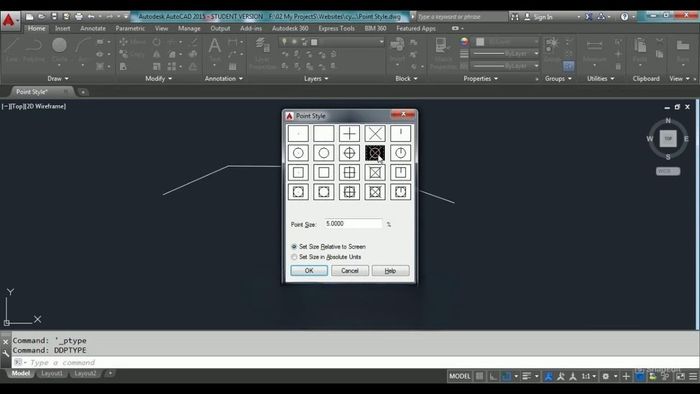

Bước 3: Chọn Format > Point Style. Tiếp theo, chọn kiểu hiển thị điểm chia phù hợp và nhấn OK.

Để thực hiện các lệnh chia đoạn thẳng trong CAD hiệu quả, việc sở hữu một máy tính có cấu hình tốt là rất quan trọng. Một chiếc laptop với hiệu năng ổn định sẽ giúp bạn thao tác mượt mà, tránh tình trạng giật lag khi làm việc với các bản vẽ phức tạp. Nếu bạn đang tìm kiếm một chiếc laptop phù hợp, hãy tham khảo danh sách Laptop HP đang được quan tâm nhiều tại Mytour dưới đây.
Sử dụng lệnh ME hoặc MEASURE
Lệnh ME (MEASURE) là một công cụ hữu ích trong AutoCAD, cho phép bạn chia đoạn thẳng thành nhiều đoạn bằng nhau trong CAD dựa trên chiều dài của mỗi đoạn chỉ với các bước đơn giản sau:

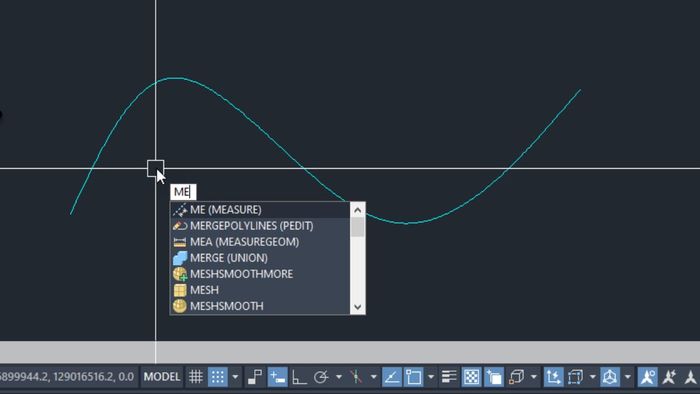

Bước 1: Khởi động AutoCAD và bản vẽ cần thao tác. Nhập ME (hoặc MEASURE) tại thanh Command và nhấn Enter.

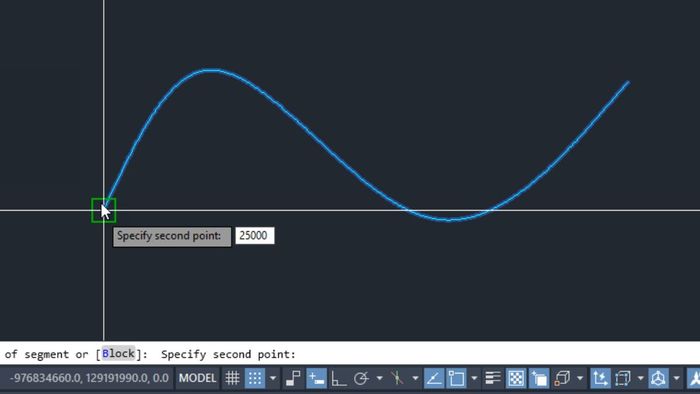

Bước 2: Sử dụng chuột để chọn đoạn thẳng cần chia, nhập chiều dài cố định cho từng đoạn và nhấn Enter.

Bước 3: Chọn Format > Point Style để mở hộp thoại. Chọn kiểu hiển thị điểm chia và nhấn OK.

Những lỗi thường gặp khi sử dụng lệnh
Khi sử dụng lệnh chia đoạn thẳng trong CAD, người dùng có thể gặp một số lỗi phổ biến khiến thao tác không đạt kết quả mong đợi. Dưới đây là một số lỗi thường gặp và cách khắc phục hiệu quả.
Điểm chia không hiển thị
Một lỗi thường gặp khi dùng lệnh chia đoạn thẳng trong CAD là điểm chia không hiển thị. Nguyên nhân có thể do kiểu hiển thị điểm chưa được cài đặt hoặc kích thước điểm chia quá nhỏ so với tỷ lệ bản vẽ.
Để khắc phục vấn đề, hãy truy cập thanh công cụ, chọn Format > Point Style để thay đổi kiểu hiển thị và điều chỉnh tỷ lệ cho phù hợp.

Điểm chia không đồng đều
Điểm chia không đồng đều có thể ảnh hưởng đến độ chính xác của bản vẽ. Nguyên nhân thường do nhập sai số phần chia hoặc chiều dài đoạn chia.
Để khắc phục vấn đề, hãy đảm bảo rằng đoạn thẳng được vẽ bằng lệnh Line và kiểm tra kỹ thông tin nhập khi thực hiện lệnh. Nếu cần, hãy điều chỉnh đoạn thẳng hoặc nhập lại số liệu chính xác để đảm bảo các điểm chia được phân bố đều.
Lỗi liên quan đến hệ tọa độ

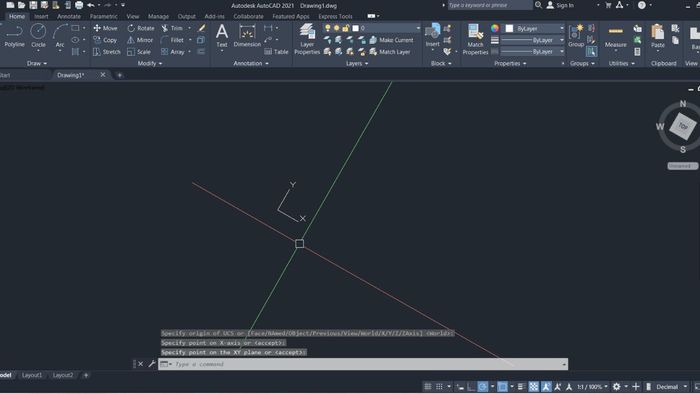

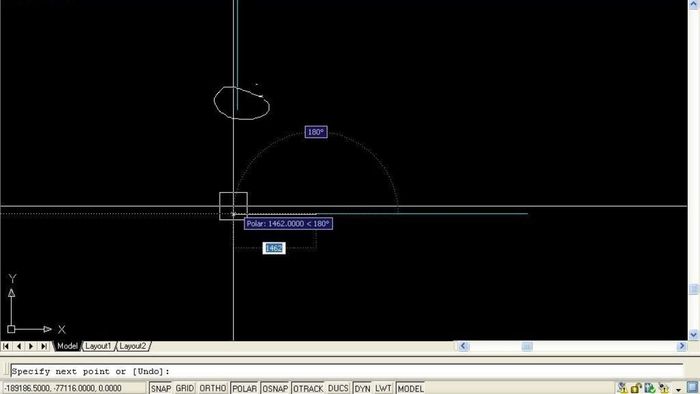

Lỗi hệ tọa độ thường khiến điểm chia hiển thị sai vị trí khi sử dụng lệnh chia đoạn thẳng trong AutoCAD hay CAD. Để khắc phục, hãy kiểm tra hệ tọa độ hiện tại bằng lệnh UCS và điều chỉnh về trục gốc nếu cần. Sau đó, sử dụng lệnh Plan > Current UCS để đưa góc nhìn về hệ tọa độ hiện hành.

Lệnh chia đoạn thẳng trong CAD giúp người dùng chia đoạn thẳng thành các phần đều nhau, từ đó nâng cao độ chính xác cho bản vẽ. Ngoài ra, việc sử dụng lệnh hiển thị điểm chia nhỏ đoạn thẳng thành nhiều đoạn bằng nhau trong CAD và AutoCAD còn giúp quá trình thiết kế trở nên dễ dàng và thuận tiện hơn. Đừng quên tìm hiểu hướng dẫn chi tiết các lệnh khác từ Mytour để nâng cao hiệu quả công việc.
