Lệnh Mirror trong CAD là công cụ mạnh mẽ giúp các nhà thiết kế tạo ra các bản vẽ kỹ thuật chính xác và đẹp mắt. Hiểu rõ cách dùng lệnh này không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao hiệu quả công việc. Bài viết này sẽ đi sâu vào lệnh Mirror trong CAD, đồng thời giải quyết các vấn đề thường gặp như chữ bị ngược khi sử dụng lệnh.
Lệnh Mirror trong CAD là gì?
AutoCAD là phần mềm thiết yếu trong thiết kế kỹ thuật, cung cấp nhiều công cụ hữu ích. Trong đó, lệnh Mirror trong CAD (hay lệnh đối xứng) là một tính năng quan trọng, cho phép tạo bản sao đối xứng của đối tượng qua một trục nhất định. Điều này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ chính xác và tính đồng nhất cho bản vẽ.

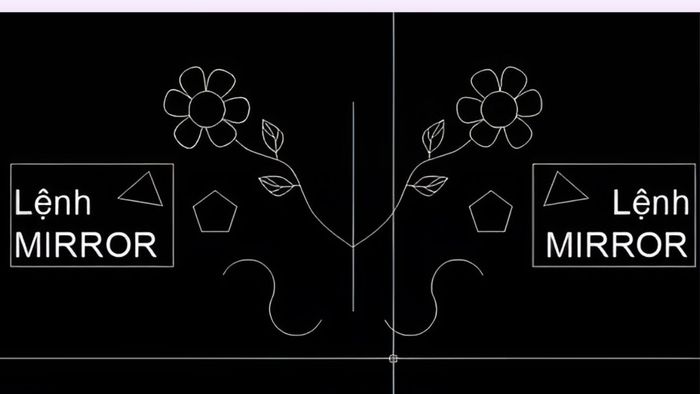

Lệnh Mirror trong CAD hoạt động như một tấm gương, phản chiếu đối tượng với đầy đủ hình dạng, kích thước và thuộc tính. Nhờ đó, người dùng có thể dễ dàng tạo các chi tiết đối xứng và nhân bản các thành phần trong thiết kế.
Một chiếc laptop với thiết kế hiện đại và cấu hình mạnh mẽ sẽ giúp bạn thực hiện các lệnh đối xứng trong CAD một cách dễ dàng. Khám phá ngay các mẫu laptop đa dạng và phù hợp tại cửa hàng trực tuyến Mytour.
Quy trình và ý nghĩa của lệnh Mirror trong CAD
Trước khi đi vào chi tiết từng bước thực hiện lệnh Mirror trong CAD, hãy cùng tìm hiểu tổng quan về quy trình của nó. Hiểu rõ ý nghĩa của lệnh sẽ giúp bạn sử dụng nó một cách linh hoạt và hiệu quả hơn.
Quy trình thực hiện lệnh Mirror trong CAD
Để sử dụng lệnh Mirror trong AutoCAD, người dùng cần thực hiện một loạt các bước cụ thể. Đầu tiên, nhập lệnh "MI" hoặc "MIRROR", sau đó chọn đối tượng cần tạo đối xứng và nhấn Enter. Tiếp theo, xác định trục đối xứng bằng cách chọn hai điểm trên bản vẽ. Cuối cùng, quyết định có giữ lại đối tượng gốc hay không.
Quy trình này khá đơn giản và dễ thực hiện, ngay cả với người mới làm quen với AutoCAD. Tuy nhiên, để tận dụng tối đa tiềm năng của phần mềm và lệnh Mirror, người dùng cần nắm vững các bước thực hiện và thao tác chính xác.
Ý nghĩa của lệnh Mirror trong CAD
Lệnh Mirror trong CAD mang đến nhiều lợi ích quan trọng trong quá trình thiết kế:
- Đầu tiên, lệnh Mirror giúp tiết kiệm thời gian và công sức đáng kể. Thay vì phải vẽ lại toàn bộ đối tượng, bạn chỉ cần tạo bản sao đối xứng một cách nhanh chóng.
- Thứ hai, lệnh Mirror trong AutoCAD đảm bảo sự đồng nhất và chính xác về tỷ lệ, kích thước trong bản vẽ. Bản sao được tạo ra sẽ giống hệt đối tượng gốc về mọi phương diện.
- Cuối cùng, lệnh Mirror giúp tối ưu hóa quy trình thiết kế. Bằng cách tạo các chi tiết đối xứng dễ dàng, người dùng có thể tập trung vào các khía cạnh khác của bản vẽ, từ đó nâng cao hiệu suất làm việc.
Hướng dẫn chi tiết cách sử dụng lệnh Mirror trong CAD
Có nhiều cách để thực hiện lệnh Mirror trong CAD. Bạn cần hiểu rõ từng phương pháp để áp dụng lệnh Mirror một cách chính xác, tránh tình trạng chữ bị ngược.
Tạo đối xứng mà không xóa đối tượng gốc
Để tạo đối xứng mà vẫn giữ nguyên đối tượng gốc, bạn cần thực hiện các bước cơ bản của lệnh Mirror trong AutoCAD như sau:

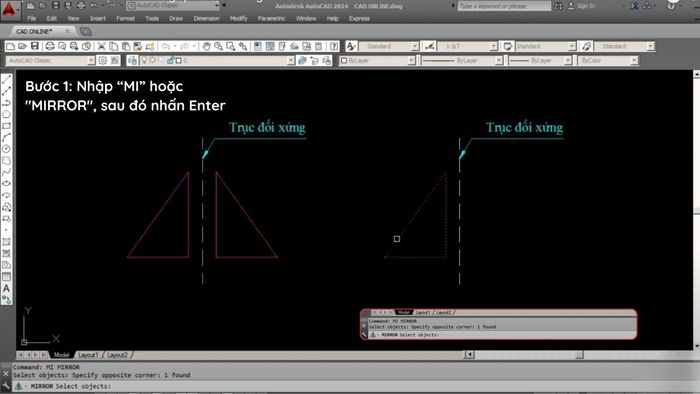

Bước 1: Tại dòng lệnh, nhập “MI” hoặc "MIRROR", sau đó nhấn Enter để kích hoạt lệnh.

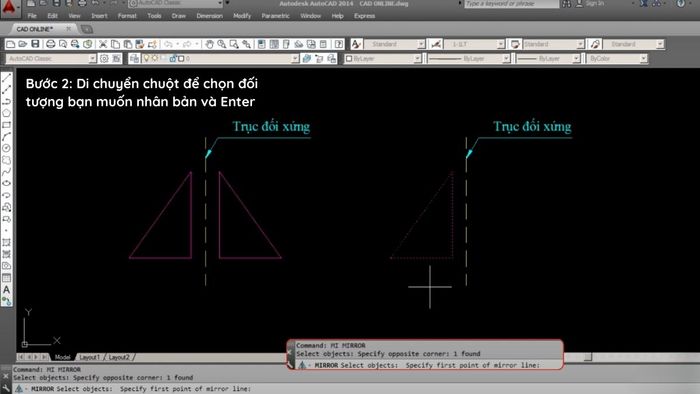

Bước 2: Tiếp theo, di chuyển chuột để chọn đối tượng cần nhân bản và nhấn Enter.

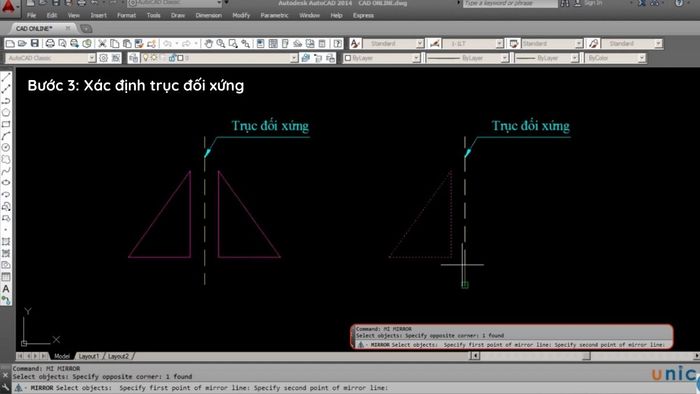

Bước 3: Xác định trục đối xứng bằng cách di chuyển chuột đến điểm đầu và cuối của đường thẳng, sau đó nhấn Enter. Kết quả là bạn sẽ có một bản gốc và một bản sao đối xứng qua trục đã chọn.
Tạo đối xứng và giữ nguyên đối tượng gốc
Trong quá trình thiết kế, đôi khi bạn chỉ cần tạo một bản đối xứng mà không muốn giữ lại đối tượng ban đầu. Để thực hiện điều này, bạn làm theo các bước từ 1 đến 4 như trên. Tuy nhiên, ở bước cuối cùng, bạn nhập thêm chữ “Y” (đại diện cho “Yes”) để AutoCAD xóa đối tượng gốc và chỉ giữ lại bản sao đối xứng vừa tạo.
Cách sử dụng lệnh Mirror để chữ không bị ngược trong CAD

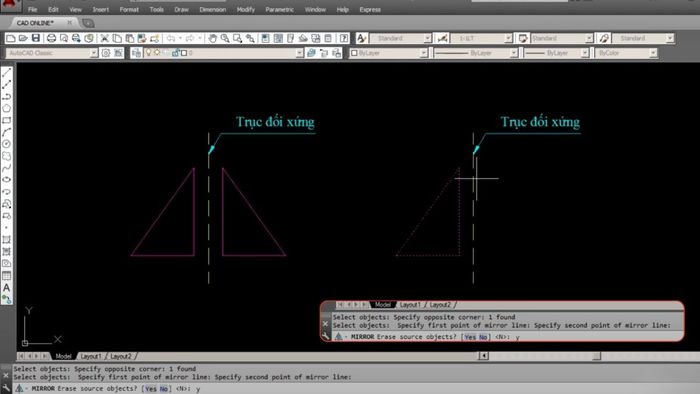

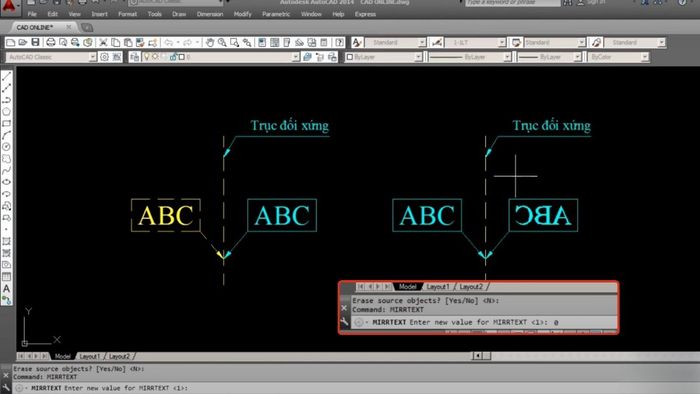

Nhiều người dùng thắc mắc tại sao lệnh Mirror trong CAD lại làm ngược chữ. Lý do là vì mặc định của AutoCAD khi thực hiện lệnh Mirror sẽ đảo ngược cả chữ. Để khắc phục vấn đề này, bạn có thể điều chỉnh biến hệ thống "MIRRTEXT" để sử dụng lệnh Mirror mà không bị ngược chữ.
Cụ thể, bạn nhập "MIRRTEXT" vào dòng lệnh và nhấn Enter, sau đó thay đổi giá trị từ "1" (mặc định) thành "0". Nhờ đó, khi sử dụng lệnh Mirror, bạn sẽ không còn gặp tình trạng chữ bị ngược nữa.
Sau khi khắc phục tình trạng chữ bị ngược khi dùng lệnh Mirror, bạn tiếp tục thực hiện các bước từ 1 đến 4 như hướng dẫn ở trên để tạo ra đối tượng mong muốn.
Hy vọng bài viết hướng dẫn sử dụng lệnh Mirror trong CAD đã giúp bạn giải đáp những thắc mắc trong quá trình làm việc. Chúc bạn sẽ thành thạo hơn với kỹ thuật này sau thời gian luyện tập. Đừng quên ghé thăm Mytour để khám phá thêm nhiều hướng dẫn thiết kế hữu ích khác nhé.
