Lệnh Xref trong CAD dùng để làm gì?

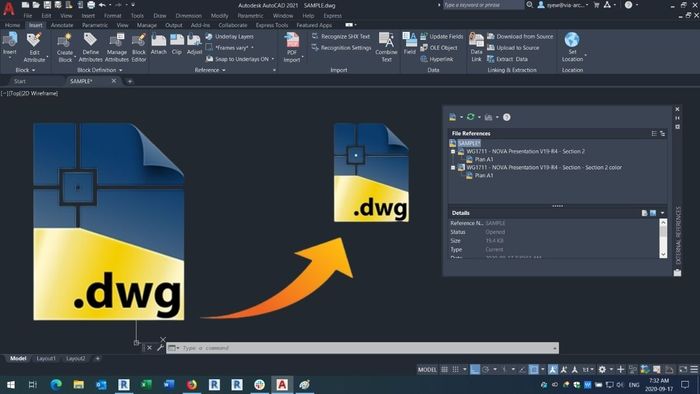

Xref là viết tắt của “External Reference” – nghĩa là tham chiếu bên ngoài. Đây là công cụ cho phép bạn chèn file .DWG này vào một bản vẽ khác mà không làm nặng thêm file gốc. Tính năng này giúp liên kết các file CAD một cách linh hoạt, hỗ trợ quản lý thiết kế hiệu quả trong các dự án quy mô lớn.
Xref trong CAD khác gì với lệnh Insert? Khác biệt lớn nằm ở chỗ Xref chỉ tạo liên kết tới file gốc thay vì nhúng nội dung vào bản vẽ chính. Nhờ vậy, bất kỳ thay đổi nào ở file gốc đều sẽ được cập nhật ngay trong bản vẽ chứa Xref. Với khả năng này, Xref trở thành công cụ không thể thiếu trong các dự án xây dựng hay thiết kế quy mô lớn.
Nếu bạn thường xuyên xử lý bản vẽ kỹ thuật với lệnh Xref, việc đầu tư vào một chiếc laptop cấu hình mạnh là điều nên làm. Để AutoCAD vận hành trơn tru và xử lý file lớn hiệu quả, bạn có thể tham khảo các dòng laptop đồ họa tại Mytour – nơi cung cấp máy tính với CPU mạnh, RAM dung lượng cao và card đồ họa rời tối ưu cho công việc thiết kế.
Tác dụng của lệnh Xref trong CAD là gì?
Khi đã hiểu rõ Xref là gì, bạn sẽ thấy rõ tầm quan trọng của nó trong thiết kế kỹ thuật. Với khả năng tham chiếu bản vẽ bên ngoài, lệnh Xref giúp nâng cao hiệu suất làm việc, đặc biệt khi nhiều người cùng thực hiện một dự án.
Tối ưu dung lượng tệp CAD
Một trong những ưu điểm nổi bật của lệnh Xref trong CAD là giúp giảm dung lượng đáng kể cho file thiết kế chính. Thay vì sao chép toàn bộ nội dung từ các bản vẽ khác, Xref chỉ liên kết tới chúng, tránh việc trùng lặp dữ liệu và khiến file nhẹ hơn. Nhờ đó, thao tác mở, lưu hay chia sẻ bản vẽ trở nên nhanh chóng hơn rất nhiều. Nếu bạn từng gặp tình trạng CAD bị chậm khi mở file nặng, Xref sẽ là giải pháp lý tưởng.
Dễ dàng quản lý và cập nhật nội dung
Xref giúp bạn đồng bộ hóa các bản thiết kế nhanh chóng. Khi chỉnh sửa file được tham chiếu, mọi bản vẽ liên kết sẽ tự động cập nhật theo, rất hữu ích trong các dự án có nhiều mặt bằng kỹ thuật, giảm thiểu sai sót và giữ sự nhất quán. Nhờ vậy, việc quản lý mặt bằng, kết cấu, điện nước trở nên thuận tiện và khoa học hơn.
Tăng hiệu quả làm việc nhóm
Trong dự án có nhiều thành viên, lệnh Xref trong AutoCAD là giải pháp giúp mỗi người làm việc trên file thiết kế riêng biệt mà vẫn đồng bộ trong hồ sơ chung. Phương pháp này tránh được việc sửa chồng chéo, đồng thời rút ngắn thời gian tổng hợp tài liệu kỹ thuật.
Tái sử dụng tài nguyên thiết kế
Một ưu điểm nổi bật khác của Xref là khả năng tận dụng lại tài nguyên thiết kế đã có. Bạn chỉ cần tạo một file mẫu rồi tái sử dụng cho nhiều dự án qua Xref, vừa tiết kiệm thời gian lại giữ được sự đồng nhất. Thay vì vẽ lại từ đầu, bạn có thể nhanh chóng liên kết các file mẫu như cầu thang, mặt bằng, cửa sổ,... đã chuẩn bị sẵn.
Giảm thiểu sai sót và duy trì tính nhất quán
Nếu bạn từng phải sửa một chi tiết ở nhiều bản vẽ mà quên cập nhật một số nơi, bạn sẽ thấy rõ giá trị của việc đồng bộ hóa. Lệnh Xref trong CAD giúp bạn chỉ cần chỉnh sửa ở một chỗ, mọi liên kết khác sẽ tự động cập nhật, đảm bảo dữ liệu thiết kế luôn chính xác và nhất quán.
Cách sử dụng lệnh Xref hiệu quả trong CAD
Khi đã hiểu rõ Xref là gì và tầm quan trọng của nó trong thiết kế, bước tiếp theo là học cách sử dụng tính năng này thật hiệu quả. Việc áp dụng lệnh Xref trong CAD rất đơn giản nếu bạn làm theo đúng các bước cơ bản sau đây.
Cách tạo Xref trong AutoCAD
Để tạo Xref, bạn thực hiện theo các bước dưới đây:

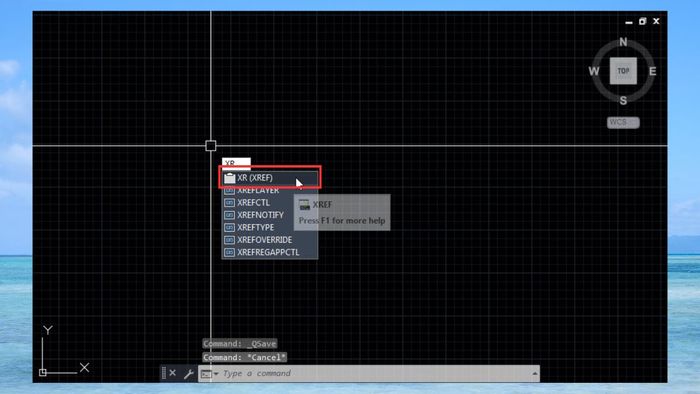

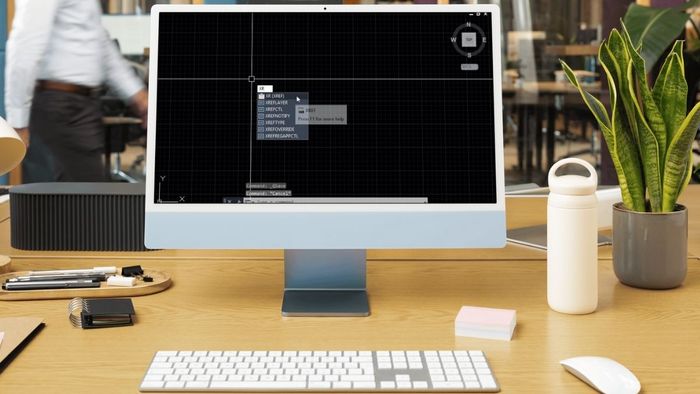

- Bước 1: Nhập lệnh XR và nhấn Enter → chọn File References.

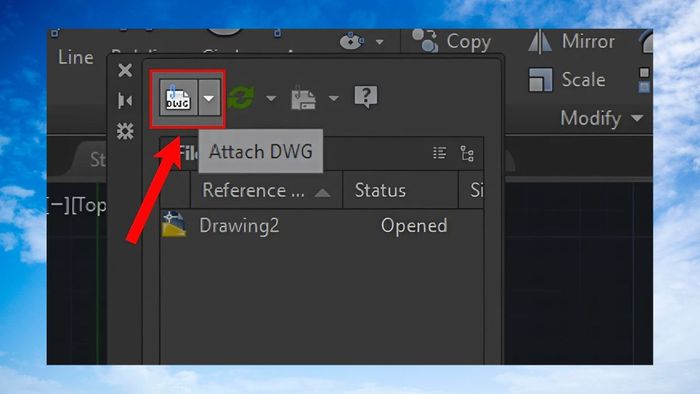

- Bước 2: Tại bảng quản lý xuất hiện, chọn “Attach DWG” để tìm và thêm file CAD bạn muốn liên kết.

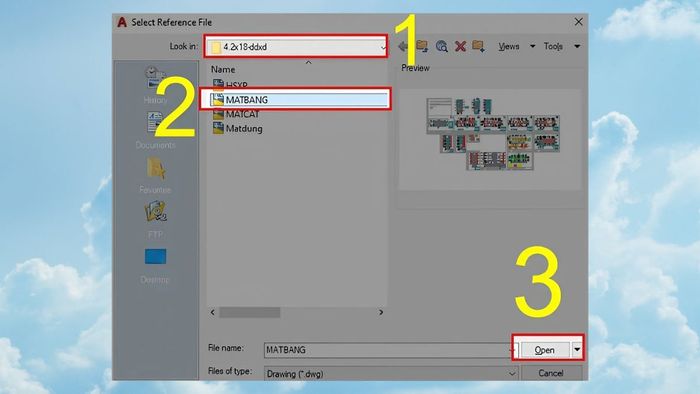

- Bước 3: Mở file mặt bằng mà bạn dự định chèn vào bản vẽ chính của CAD
- Bước 4: Khi hộp thoại Attach External Reference xuất hiện, hãy kiểm tra kỹ đơn vị (Unit) và tỷ lệ (Factor) giữa hai file để tránh sai lệch kích thước.

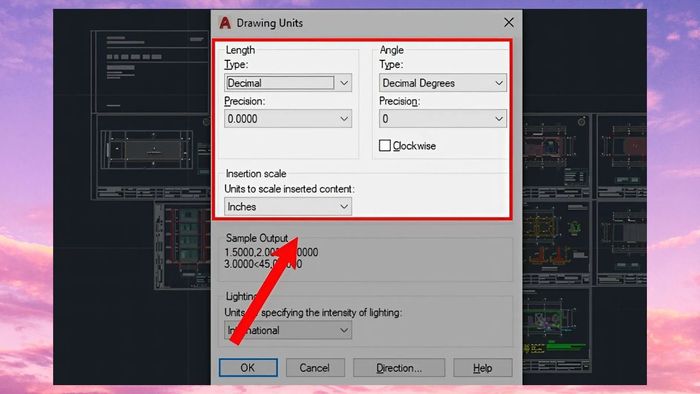

- Bước 5: Để đảm bảo đồng bộ, dùng lệnh Unit để so sánh đơn vị của hai bản vẽ và điều chỉnh Insertion scale sao cho khớp trước khi chèn Xref → Nhấn OK.
Vậy là bạn đã hoàn tất việc chèn file tham chiếu ngoài (Xref). Từ lúc này, mọi sửa đổi trong file gốc sẽ tự động cập nhật trong file chính, giúp công việc trở nên dễ dàng và linh hoạt hơn.
Cách chỉnh sửa và cập nhật lệnh Xref trong CAD
Để thay đổi hoặc cập nhật nội dung của Xref, bạn có thể làm theo các bước sau:
- Bước 1: Nhập lệnh XREF để mở cửa sổ quản lý bản tham chiếu.
- Bước 2: Nhấn chuột phải vào tên file Xref → chọn “Open” để chỉnh sửa file gốc.

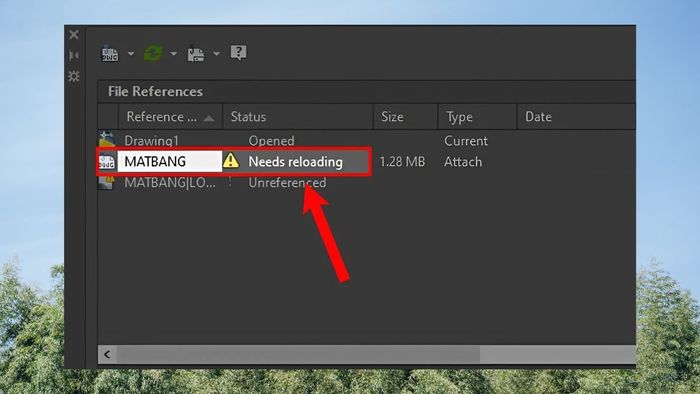

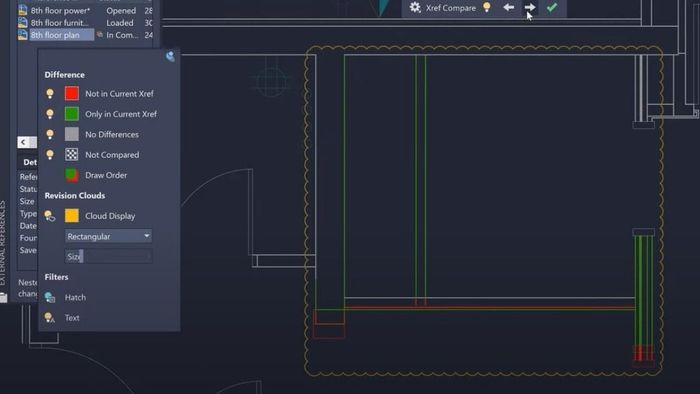

- Bước 3: Sau khi lưu các thay đổi trong file gốc của Xref, bản vẽ chính sẽ hiển thị trạng thái Needs reloading, báo hiệu AutoCAD cần bạn cập nhật để nhận phiên bản mới nhất của file tham chiếu.

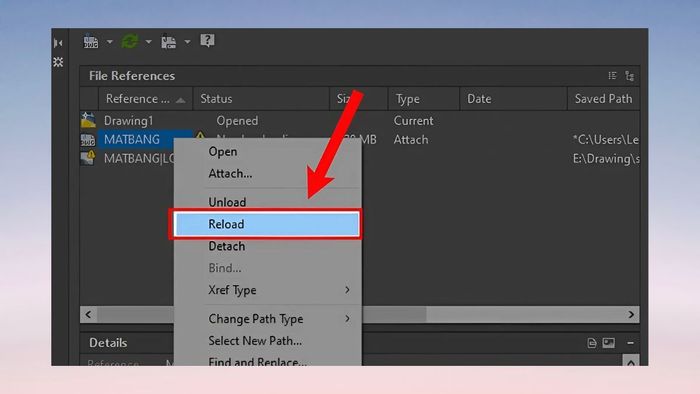

- Bước 4: Quay lại file chính → nhập lệnh XREF → nhấn chuột phải vào tên file → chọn “Reload” để làm mới dữ liệu.
Hướng dẫn xóa và gỡ bỏ lệnh Xref
Các bước để loại bỏ Xref khỏi bản vẽ chính như sau:
- Bước 1: Nhập lệnh XREF để mở danh sách các bản vẽ kỹ thuật liên kết.

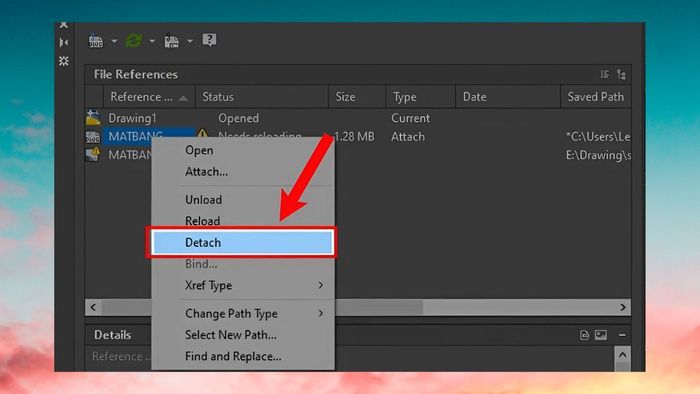

- Bước 2: Nhấn chuột phải vào file cần gỡ rồi chọn “Detach” để loại bỏ.
- Bước 3: Lưu file bản vẽ để xác nhận việc xóa đã được thực hiện.
Lưu ý: Tránh xóa Xref bằng cách delete trực tiếp trên bản vẽ vì chỉ làm mất hình ảnh tạm thời, không loại bỏ file Xref thật sự.
Phá Xref trong CAD và chuyển Xref thành block
Nếu muốn chuyển một Xref thành block để giữ lại nội dung mà phá liên kết Xref, bạn có thể thực hiện như sau:

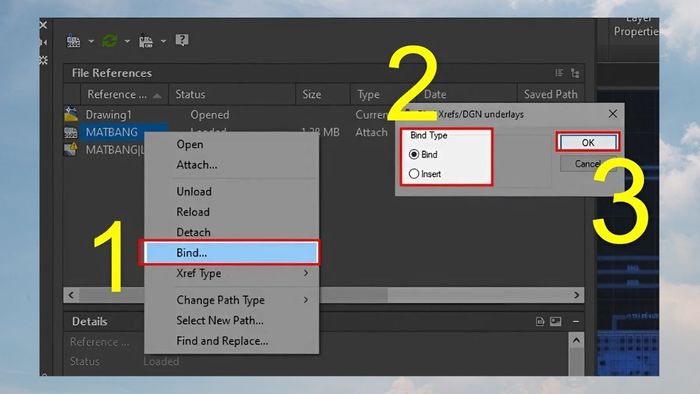

Bước 1: Gõ BIND rồi nhấn Enter.
Bước 2: Chọn Xref cần phá → nhấn OK.
Bước 3: Trong hộp thoại, chọn “Bind” để chuyển Xref thành block hoặc “Insert” để gộp như block thông thường.
Khi phá Xref trong CAD, nội dung bản vẽ được lưu trong file chính, không còn phụ thuộc file gốc nữa, nhưng lưu ý thao tác này sẽ làm tăng dung lượng file.
Một số mẹo hữu ích khi dùng lệnh Xref trong AutoCAD
Hiểu rõ xref là gì và cách sử dụng chưa đủ nếu bạn không áp dụng thêm các mẹo nhỏ dưới đây để tránh lỗi thường gặp, tiết kiệm thời gian và nâng cao hiệu quả làm việc.
Thiết lập đường dẫn tương đối ngay từ đầu
Để tránh lỗi Xref không hiển thị khi chuyển file giữa các máy, hãy chọn "Relative Path" thay vì "Absolute Path" khi dùng lệnh Xref trong AutoCAD. Cách này giúp hệ thống nhận biết file dựa trên vị trí tương đối, tăng sự linh hoạt cho dự án.
Tổ chức thư mục dự án gọn gàng
Quản lý file Xref hiệu quả cần có thư mục dự án được sắp xếp khoa học. Tạo từng thư mục riêng biệt cho các phần như Kiến trúc, Kết cấu, Cơ điện (MEP),... và lưu tất cả tài liệu trong thư mục chính của dự án giúp việc tìm kiếm và quản lý nhanh chóng hơn.
Sử dụng Layers hiệu quả trong bản vẽ Xref

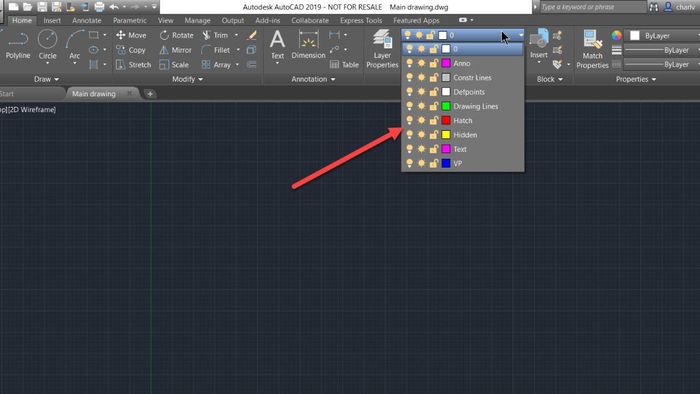

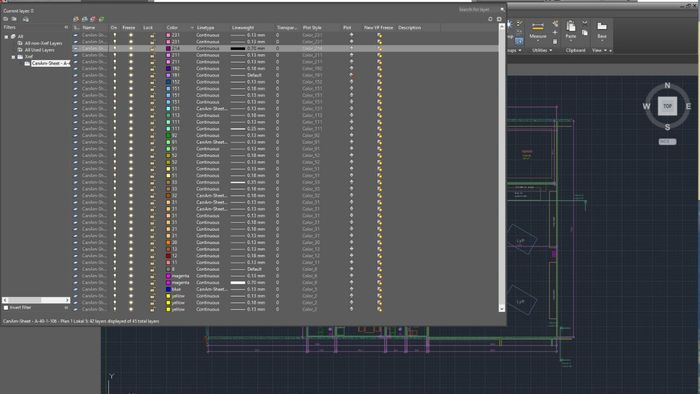

Tạo các layer riêng biệt cho từng Xref giúp bạn dễ dàng kiểm soát việc hiển thị, ẩn/hiện và in ấn các đối tượng thuộc bản vẽ tham chiếu. Khi chèn file qua lệnh Xref trong AutoCAD, các layer sẽ được gắn tiền tố đặc trưng, giúp bạn dễ nhận biết và quản lý khi có hệ thống layer khoa học.
Tránh Xref lồng nhau quá sâu
Bản vẽ chứa nhiều Xref lồng nhau có thể gây lỗi, làm file nặng và khó quản lý. Nếu gặp lỗi do Xref lồng nhau, hãy xem lại cách quản lý dữ liệu. Nên ưu tiên dùng chế độ "Overlay" thay vì "Attach" khi không cần các Xref con, và tránh chèn thêm Xref trong các bản vẽ con nếu không thật sự cần thiết.
Tận dụng chế độ Overlay hiệu quả

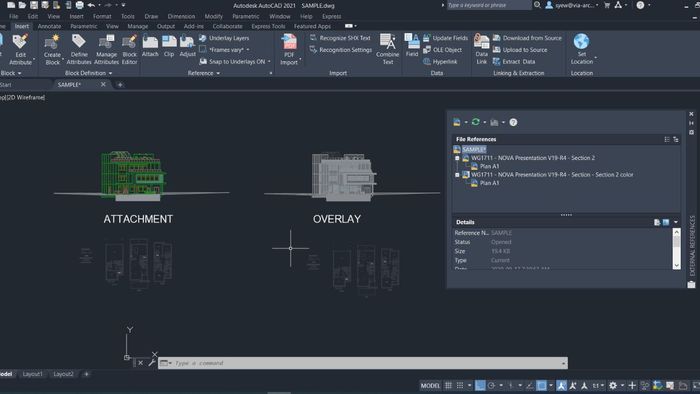

Chế độ "Overlay" trong lệnh Xref giúp bạn tham chiếu tạm thời một tệp đồ họa mà không kéo theo các Xref phụ thuộc của nó. Khác với "Attach", đây là lựa chọn phù hợp để giữ dự án nhẹ nhàng và tránh tình trạng Xref bị lồng nhiều tầng phức tạp.
Kiểm tra trạng thái Xref đều đặn

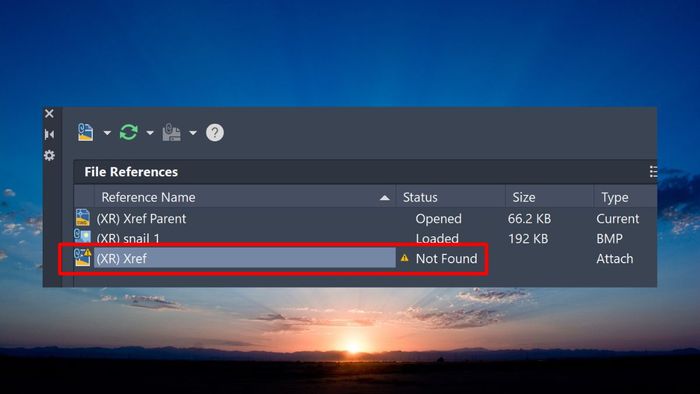

Thường xuyên kiểm tra trạng thái các file Xref bằng lệnh XREF trong AutoCAD để đảm bảo liên kết hoạt động ổn định, phát hiện kịp thời các trạng thái như "Unload", "Not Found", "Reloaded" và xử lý nhanh các sự cố mất liên kết hoặc lỗi không hiển thị.
Thường xuyên sao lưu dữ liệu
Để bảo vệ dữ liệu khi làm việc với lệnh Xref trong CAD, hãy duy trì thói quen sao lưu toàn bộ thư mục dự án cùng các file Xref theo lịch trình cố định, giúp tránh mất mát dữ liệu và đảm bảo an toàn khi gặp lỗi trong quá trình thao tác.
Lệnh Xref trong AutoCAD không chỉ giúp tối ưu quy trình làm việc mà còn giữ cho các bản vẽ trong dự án luôn đồng nhất. Khi hiểu rõ về Xref trong CAD, bạn sẽ nhận thấy đây là công cụ thiết yếu trong thiết kế chuyên nghiệp, giúp nâng cao hiệu quả công việc rõ rệt. Hãy thử áp dụng ngay để trải nghiệm sự tiện ích mà Xref mang lại.
