Hướng dẫn chi tiết cách vẽ biểu đồ Levey Jennings trong Excel

Việc vẽ biểu đồ Levey Jennings trong Excel giúp bạn trực quan hóa và đánh giá chất lượng dữ liệu một cách rõ ràng. Biểu đồ này rất hữu ích trong các ngành như kiểm nghiệm, phòng thí nghiệm hay kiểm soát quy trình. Sử dụng biểu đồ này giúp phát hiện sai lệch, đảm bảo kết quả đo lường chính xác và ổn định.

Biểu đồ Levey Jennings là gì?

Biểu đồ Levey Jennings là một công cụ kiểm soát chất lượng, phổ biến trong các phòng thí nghiệm, giúp theo dõi độ chính xác và ổn định của các phép đo. Mỗi điểm trên biểu đồ đại diện cho giá trị đo so với giá trị trung bình, từ đó giúp phát hiện nhanh chóng các sai lệch hoặc các xu hướng bất thường.

Cách vẽ biểu đồ Levey Jennings trong Excel thường được ứng dụng trong phân tích thống kê và kiểm tra chất lượng, giúp giám sát mẫu thử qua thời gian. Việc này giúp các chuyên gia điều chỉnh quy trình khi cần thiết, đảm bảo kết quả đo luôn trong phạm vi cho phép và giữ vững độ tin cậy.

Cấu trúc và ý nghĩa của biểu đồ Levey Jennings

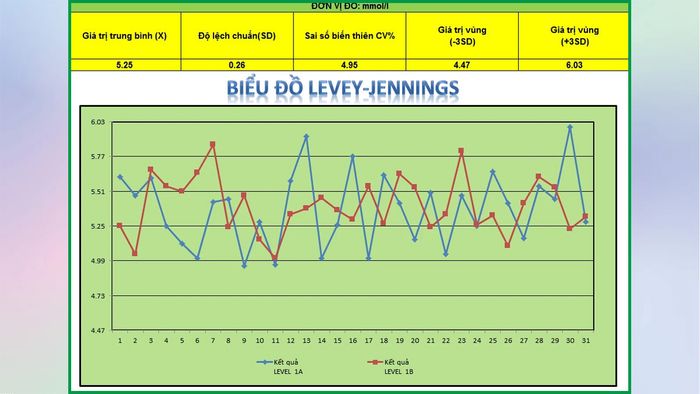

Khi tạo biểu đồ kiểm soát chất lượng theo kiểu Levey Jennings trong Excel, bạn sẽ thấy cấu trúc gồm trục hoành thể hiện thời gian hoặc số lần đo, còn trục tung thể hiện giá trị đo. Biểu đồ có các đường như Mean, ±1SD, ±2SD và ±3SD, giúp theo dõi sự dao động của dữ liệu.

Biểu đồ Levey Jennings giúp người dùng kiểm soát chất lượng và đánh giá độ ổn định của quy trình đo. Nếu các điểm dữ liệu nằm trong giới hạn kiểm soát, quy trình được coi là ổn định. Ngược lại, khi các điểm dữ liệu vượt quá giới hạn kiểm soát, đó là dấu hiệu cần điều chỉnh để đảm bảo kết quả chính xác.

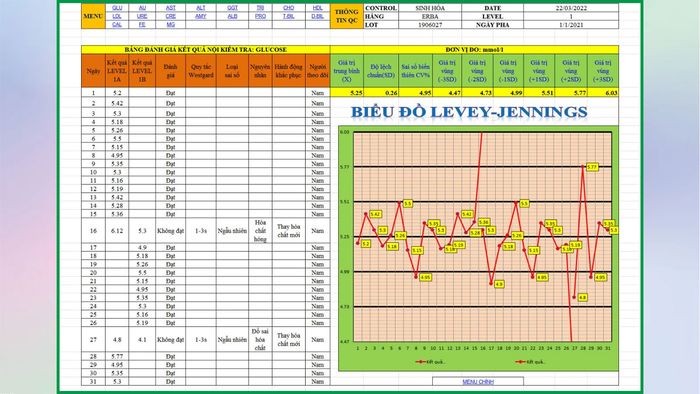

Khi nào nên sử dụng biểu đồ Levey Jennings?

Hiểu rõ cách tạo biểu đồ Levey Jennings trong Excel sẽ giúp bạn ứng dụng đúng trong các tình huống kiểm soát và đánh giá chất lượng dữ liệu. Biểu đồ này rất hữu ích trong những trường hợp sau:

• Kiểm soát chất lượng trong phòng thí nghiệm: Giám sát độ ổn định của thiết bị đo hoặc quy trình xét nghiệm.
• Phát hiện sai lệch dữ liệu: Nhanh chóng nhận diện các điểm dữ liệu vượt giới hạn cho phép và điều chỉnh kịp thời.
• Theo dõi chất lượng sản xuất: Đảm bảo quy trình sản xuất luôn nằm trong phạm vi kiểm soát thống kê.
• Phân tích xu hướng và biến động: Nhận diện các sai số ngẫu nhiên hoặc hệ thống trong quá trình đo lường.

Biểu đồ QC như Levey Jennings là công cụ hiệu quả giúp duy trì chất lượng, đảm bảo tính ổn định và độ tin cậy cao trong tất cả các quy trình kiểm soát dữ liệu.

Cách tạo biểu đồ Levey Jennings trong Excel

Thực hiện các bước sau để tạo biểu đồ QC Levey Jennings trong Excel một cách nhanh chóng và chính xác.

1. Chuẩn bị dữ liệu:

• Nhập các giá trị kết quả đo vào các cột riêng biệt.
• Tính giá trị trung bình (Mean) và độ lệch chuẩn (SD) bằng công thức =AVERAGE(range) và =STDEV(range) trong Excel.

Lưu ý: Trong các phiên bản Excel mới, bạn có thể sử dụng công thức =STDEV.S (cho mẫu) hoặc =STDEV.P (cho toàn bộ dữ liệu) để có kết quả chính xác và rõ ràng hơn.

2. Xác định giới hạn kiểm soát:

Tạo thêm các cột để xác định giới hạn kiểm soát bằng các công thức sau:

• +1SD = Mean + 1(SD)
• -1SD = Mean - 1(SD)
• +2SD = Mean + 2(SD)
• -2SD = Mean - 2(SD)
• +3SD = Mean + 3(SD)
• -3SD = Mean - 3(SD)

3. Vẽ biểu đồ đường:

Chọn toàn bộ dữ liệu bao gồm giá trị trung bình và các giới hạn SD, sau đó vào Insert → Charts → Line or Area Chart (Biểu tượng như ảnh minh họa) và chọn dạng biểu đồ Line with Markers.

4. Tùy chỉnh:

• Biểu đồ Levey Jennings sẽ xuất hiện ngay lập tức.
• Tại Chart Style, bạn có thể thêm tiêu đề, thay đổi màu sắc và chèn các đường kẻ ngang tại các mức SD để giúp biểu đồ dễ nhìn và dễ theo dõi hơn.

Phần mềm Microsoft bản quyền mang lại trải nghiệm Excel mượt mà với đầy đủ tính năng và khả năng xử lý dữ liệu mạnh mẽ, chuyên nghiệp. Xem ngay các gói Microsoft phù hợp đang được bán tại Mytour nhé.

Ví dụ minh họa biểu đồ Levey Jennings trong Excel

Dưới đây là một ví dụ chi tiết giúp bạn dễ dàng hiểu cách vẽ biểu đồ Levey Jennings trong Excel với bộ dữ liệu gồm 10 giá trị đo đã cho trong bảng:

1. Nhập dữ liệu ban đầu:

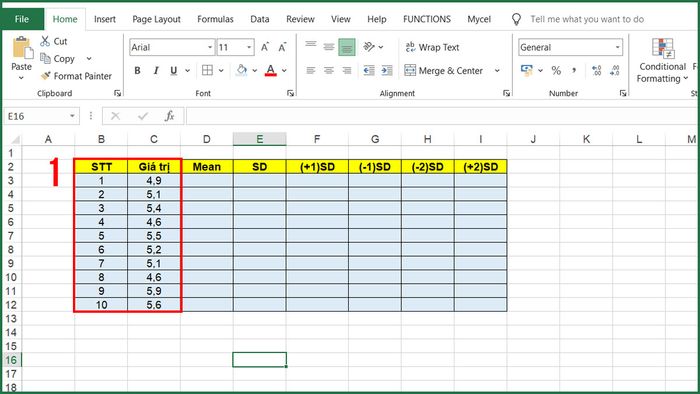

Giả sử bạn có 10 kết quả đo độ chính xác của mẫu kiểm tra, hãy nhập các giá trị kết quả đo vào bảng như trong hình minh họa.

2. Tính giá trị Mean và SD:

• Để tính giá trị trung bình (Mean), bạn nhập công thức sau:

=AVERAGE($C$3:$C$12)

→ Kết quả Mean = 5,19

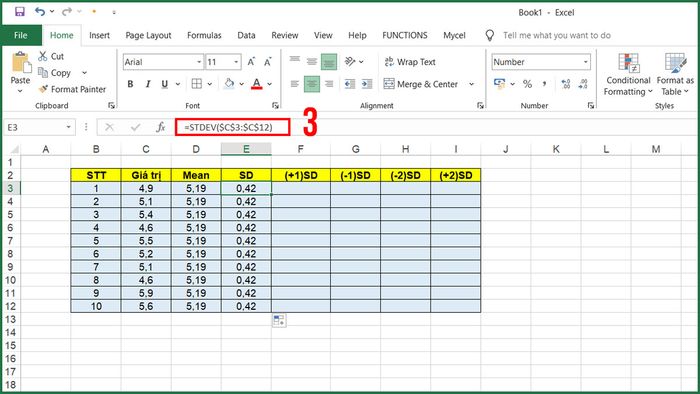

• Để tính độ lệch chuẩn (SD), bạn sử dụng công thức sau:

=STDEV($C$3:$C$12)

→ Kết quả SD = 0,42 (làm tròn đến hai chữ số thập phân).

3. Tính các giới hạn SD:

Tính từng cột giới hạn sử dụng công thức sau:

• +1SD = Mean + 1(SD)

→ 5.61 = 5.19 + 1*(0.42)

• -1SD = Mean - SD

→ 4.77 = 5.19 - 1*(0.42)

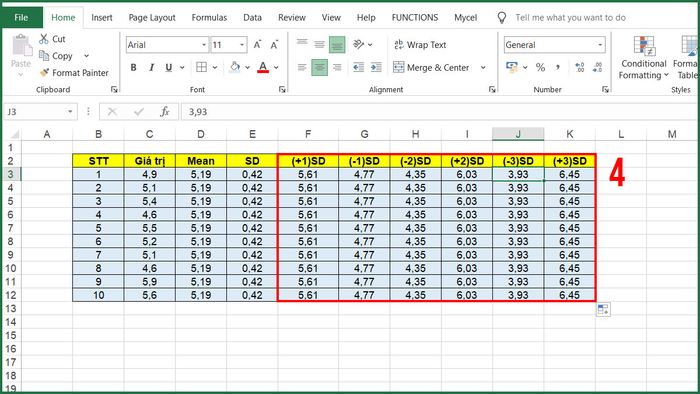

Áp dụng công thức tương tự để tính cho các cột ±2SD và ±3SD

4. Tạo biểu đồ Levey Jennings:

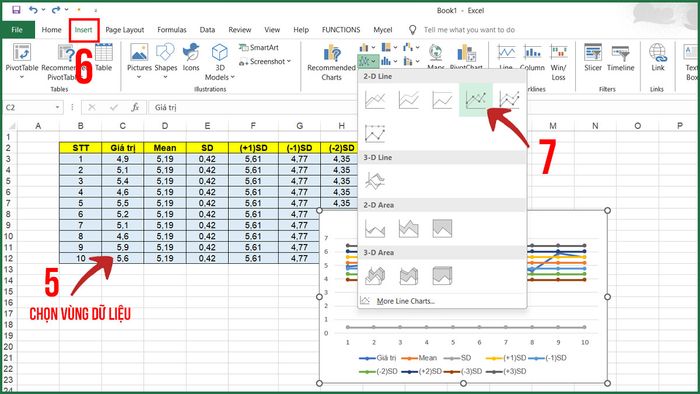

• Chọn toàn bộ vùng dữ liệu → vào Insert → Line or Area Chart → Line with Markers.

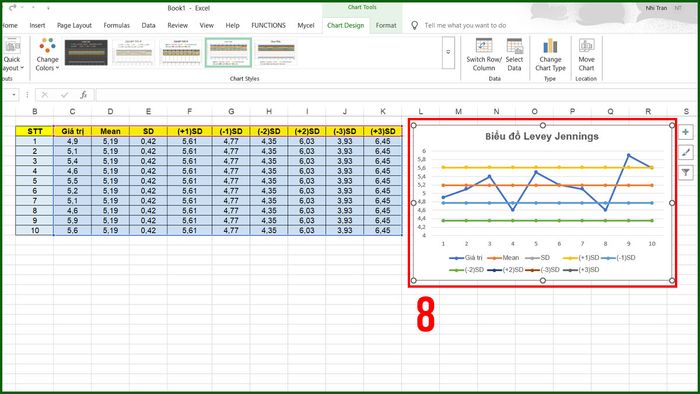

• Excel sẽ tạo ra biểu đồ với các đường thể hiện dữ liệu thực tế và các giới hạn kiểm soát.

5. Tùy chỉnh biểu đồ QC:

Đặt tên và tùy chỉnh biểu đồ theo sở thích của bạn.

Mẹo và lưu ý khi tạo biểu đồ Levey Jennings trong Excel

Để tạo biểu đồ Levey Jennings trong Excel hiệu quả, bạn nên ghi nhớ một số mẹo và lưu ý sau giúp biểu đồ dễ hiểu, chính xác và dễ phân tích hơn:

• Giữ định dạng dữ liệu đồng nhất: Các giá trị đo cần có cùng đơn vị và độ chính xác thập phân để tránh sai lệch trong việc tính toán Mean và SD.
• Sử dụng công thức tự động: Áp dụng hàm =AVERAGE() và =STDEV() để Excel tự động cập nhật kết quả khi bạn thay đổi hoặc thêm dữ liệu.

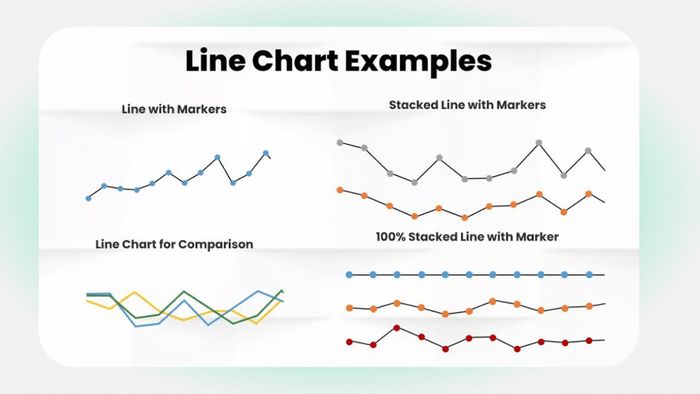

• Chọn loại biểu đồ phù hợp: Ưu tiên sử dụng biểu đồ Line with Markers để dễ dàng quan sát biến động theo thời gian hoặc số lần đo.

• Chọn màu đường rõ ràng: Sử dụng màu sắc khác nhau cho các đường Mean, ±1SD, ±2SD để dễ dàng phân biệt các vùng an toàn và cảnh báo.
• Thêm nhãn và tiêu đề: Gắn nhãn dữ liệu và tiêu đề “Biểu đồ Levey Jennings” để giúp biểu đồ trở nên dễ đọc và chuyên nghiệp hơn.

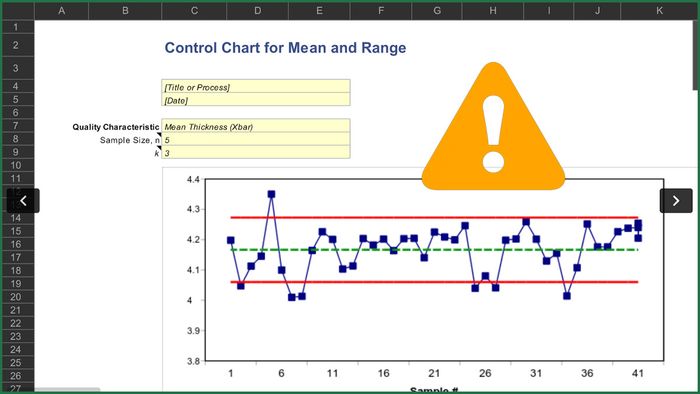

Lỗi thường gặp khi vẽ biểu đồ Levey Jennings

Trong quá trình tạo biểu đồ kiểm soát chất lượng trong Excel, người dùng có thể mắc phải một số lỗi làm ảnh hưởng đến độ chính xác của phân tích hoặc khiến biểu đồ trở nên khó đọc, cụ thể là:

• Nhập sai hoặc thiếu dữ liệu: Một giá trị sai lệch có thể làm thay đổi giá trị Mean và SD, từ đó làm biến dạng biểu đồ.
• Không cố định công thức tính: Khi sao chép công thức mà không sử dụng ký hiệu tuyệt đối (ví dụ $B$2:$B$11), kết quả tính toán Mean và SD có thể không chính xác.
• Chọn nhầm loại biểu đồ: Một số người dùng chọn biểu đồ cột thay vì Line Chart, dẫn đến xu hướng dữ liệu không được thể hiện rõ ràng.
• Thiếu đường giới hạn kiểm soát: Nếu không thêm ±SD hoặc Mean, biểu đồ sẽ mất đi ý nghĩa trong việc theo dõi sự sai lệch.
• Định dạng màu sắc và nhãn chưa rõ: Dữ liệu bị chồng chéo, màu sắc giống nhau có thể gây nhầm lẫn khi đọc biểu đồ.

Hy vọng qua bài viết trên, bạn đã hiểu rõ cách vẽ biểu đồ Levey Jennings trong Excel, từ việc chuẩn bị dữ liệu, tính Mean và SD đến việc tạo và phân tích biểu đồ. Công cụ này giúp bạn dễ dàng theo dõi chất lượng dữ liệu và nhanh chóng phát hiện sai lệch trong quá trình đo. Khi sử dụng đúng cách, bạn sẽ tối ưu hóa việc kiểm soát chất lượng và mang lại kết quả trực quan, chuyên nghiệp hơn.
