Để thành thạo dựng mô hình 3D trong AutoCAD, bạn cần hiểu sâu về cách phần mềm chuyển đổi bản vẽ 2D thành mô hình không gian ba chiều. Việc dựng hình 3D trong AutoCAD không chỉ là thao tác kỹ thuật mà còn là một quá trình sáng tạo, giúp bạn thể hiện ý tưởng thiết kế một cách sinh động. Bài viết này sẽ cùng bạn khám phá các bước dựng 3D trong AutoCAD một cách chi tiết.
Khám phá cách dựng mô hình 3D trong AutoCAD
Cách dựng mô hình 3D trong AutoCAD bao gồm ba kỹ năng chủ chốt mà bạn cần làm quen. Đầu tiên là việc hiểu và sử dụng hệ tọa độ, các chế độ hiển thị như Visual Styles, ViewCube hay UCS để điều khiển không gian làm việc. Tiếp theo, bạn cần luyện tập sử dụng các lệnh tạo khối cơ bản và nâng cao từ bản vẽ 2D, như EXTRUDE, PRESSPULL, REVOLVE, SWEEP hay LOFT.
Cuối cùng, để hoàn thiện mô hình, người dùng cần làm quen với các lệnh chỉnh sửa như FILLETEDGE, CHAMFEREDGE, SHELL, UNION, SUBTRACT và INTERSECT. Sau đó, bạn có thể gán vật liệu, thiết lập ánh sáng và xuất file sang các định dạng phổ biến như STL, STEP hoặc FBX.

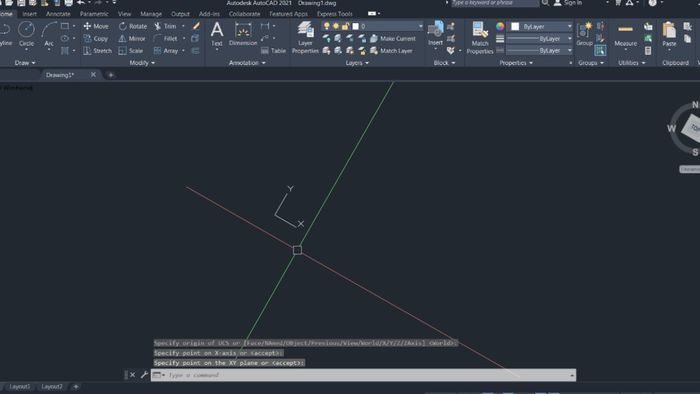

Khám phá hệ tọa độ trong AutoCAD 3D
Khi thực hành dựng mô hình 3D trong AutoCAD, việc nắm vững hệ tọa độ không gian là bước cơ bản quan trọng. AutoCAD sử dụng ba trục X, Y, Z để xác định vị trí các điểm, mặt và khối trong mô hình. Hệ tọa độ người dùng UCS (User Coordinate System) cho phép bạn điều chỉnh gốc tọa độ và hướng trục, rất hữu ích khi làm việc với các mặt phẳng nghiêng hoặc các chi tiết phức tạp.
Trong quá trình làm việc, bạn sẽ sử dụng ViewCube để thay đổi góc nhìn, kết hợp với các lệnh UCS, PLAN và 3DORBIT để xoay và điều chỉnh mô hình một cách trực quan. Visual Styles giúp bạn chuyển đổi giữa các chế độ hiển thị khác nhau như Wireframe, Shaded và Realistic, góp phần tạo ra mô hình 3D sinh động và dễ nhìn.
Cách chuyển giao diện từ AutoCAD 2D sang 3D
Khi bắt đầu với việc dựng hình 3D trong AutoCAD, bạn cần chuyển giao diện làm việc từ chế độ 2D sang 3D để có thể sử dụng các công cụ tạo khối và chỉnh sửa mô hình đầy đủ. Quá trình này rất dễ dàng thực hiện:

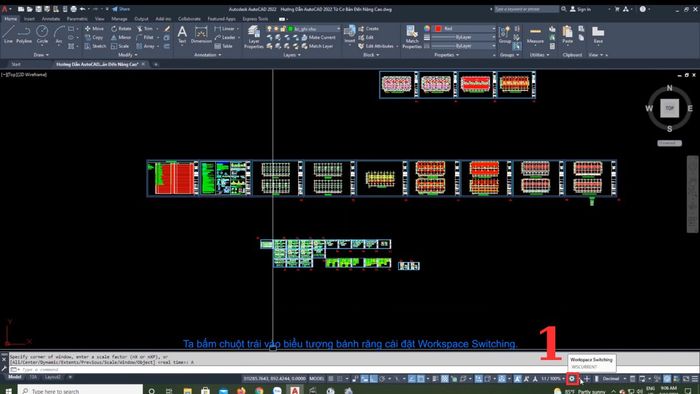

1. Chuyển chế độ làm việc sang 3D Modeling:
- Nhấn vào biểu tượng bánh răng ở thanh trạng thái phía dưới để mở menu (Workspace Switching)

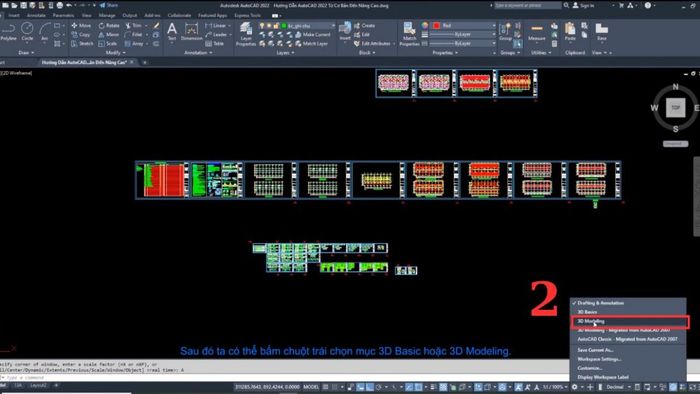

2. Kích hoạt không gian làm việc 3D
- Chọn 3D Modeling để kích hoạt không gian làm việc 3D.

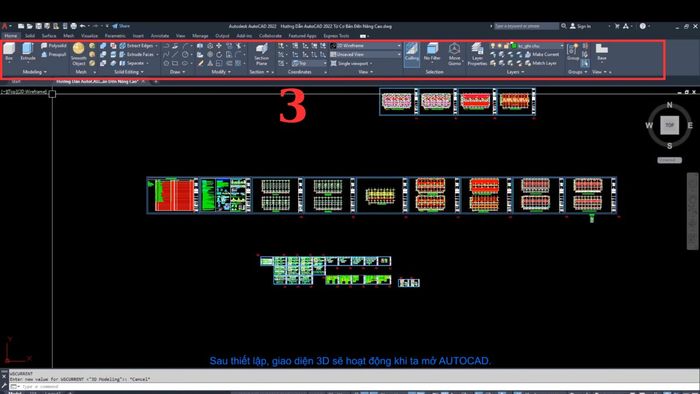

3. Làm quen với giao diện 3D:
Sau khi chuyển giao diện thành công, AutoCAD sẽ hiển thị thêm các tab như Solid, Surface, Mesh và thanh công cụ ViewCube, giúp bạn dễ dàng quan sát mô hình từ nhiều góc độ khác nhau.
Các lệnh cơ bản để tạo hình khối trong CAD
Để bắt đầu làm quen với việc dựng 3D trong AutoCAD, bạn cần nắm vững các lệnh cơ bản – đây là nền tảng cho mọi thao tác tạo khối sau này.
- BOX, CYLINDER, CONE, SPHERE, WEDGE, TORUS: các lệnh tạo hình khối cơ bản dùng để dựng mô hình phác thảo hoặc mô phỏng hình dạng sơ bộ. Chúng hữu ích khi cần tính toán thể tích, tỷ lệ, hoặc tạo khối tham chiếu nhanh chóng.
- EXTRUDE: đùn biên dạng 2D (vẽ bằng LINE, PLINE, CIRCLE, REGION,...) thành khối 3D có chiều cao xác định theo hướng pháp tuyến của UCS hiện tại.
- PRESSPULL: chọn vùng kín trên mặt phẳng hoặc mặt khối để đùn nhanh theo chiều vuông góc, phù hợp cho việc khoét lỗ hoặc tạo chi tiết nổi.
- REVOLVE: xoay biên dạng 2D quanh trục để tạo khối tròn xoay, thường dùng cho chai lọ, trục cơ khí hoặc các chi tiết đối xứng.
- SWEEP: quét biên dạng dọc theo đường dẫn (path), ứng dụng phổ biến khi mô phỏng ống uốn, dây cáp hoặc nẹp trang trí.
- LOFT: tạo khối hoặc bề mặt đi qua nhiều tiết diện (profile), thích hợp cho các mô hình hữu cơ hoặc chi tiết chuyển tiếp phức tạp.
Tổng hợp các lệnh dựng hình khối 3D từ hình 2D
Các lệnh dưới đây là “xương sống” khi bạn muốn dựng hình 3D từ bản vẽ 2D để chuyển đổi từ hình phẳng thành khối có thể tích. Đảm bảo rằng profile phải khép kín và nằm đúng mặt phẳng làm việc.

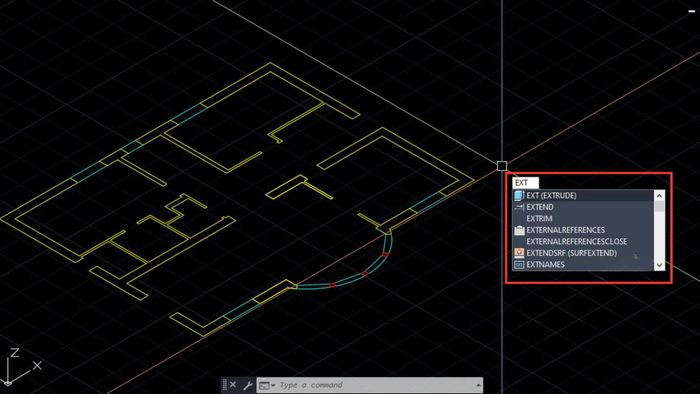

Lệnh EXTRUDE
Lệnh EXTRUDE sẽ biến các đường bao 2D (Region/Polyline/Closed Curve) thành khối 3D bằng cách “đùn” theo chiều vuông góc với mặt phẳng của profile. Đây là lệnh phù hợp cho việc tạo khối hộp, bệ, panel, hoặc tấm có độ dày ổn định.
Cách thực hiện: Gõ EXTRUDE → chọn profile → nhập chiều cao (hoặc kéo chuột) → Enter.
Nếu bạn đang tìm kiếm một chiếc laptop đủ mạnh để thao tác mượt mà khi dựng hình 3D trong AutoCAD, đừng bỏ qua các mẫu laptop đồ họa hiệu năng cao tại Mytour dưới đây:

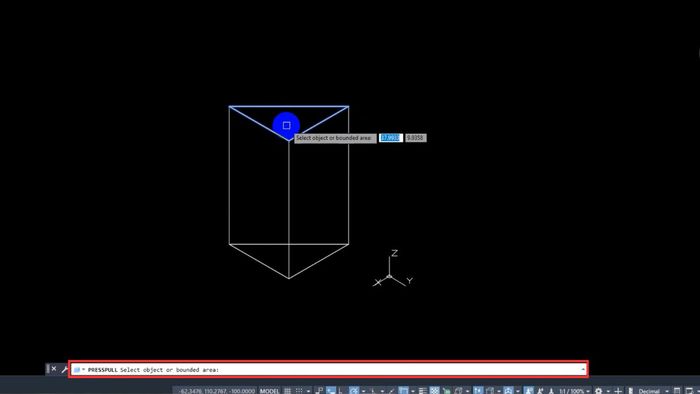

Lệnh PRESSPULL
Trong cách dựng mô hình 3D trên AutoCAD, lệnh PRESSPULL là công cụ cực kỳ hữu ích giúp bạn nhanh chóng đùn một vùng kín mà phần mềm tự động nhận diện – lý tưởng cho việc tạo lỗ, rãnh hoặc khoét chi tiết trực tiếp trên bề mặt khối 3D.
Cách thực hiện: Gõ PRESSPULL → rê chuột vào vùng kín (trên mặt phẳng hoặc mặt khối). Khi vùng sáng lên, nhấp chuột → kéo để đùn dương (tạo khối nổi) hoặc âm (khoét sâu). Nhập thông số cần thiết.

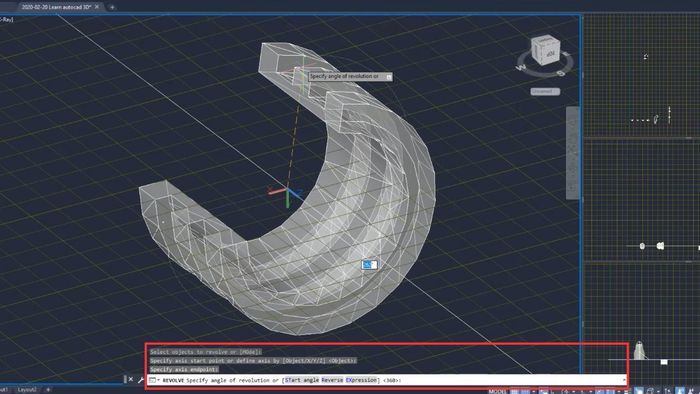

Lệnh REVOLVE
Trong cách dựng hình 3D trong AutoCAD, lệnh REVOLVE được sử dụng để xoay biên dạng 2D quanh một trục, tạo ra các khối tròn xoay như chai lọ, trục máy hoặc các chi tiết đối xứng.
Cách thực hiện nhanh: Gõ REVOLVE → chọn profile → chọn trục quay (2 điểm) → nhập góc quay (thường là 360°) → nhấn Enter để hoàn tất.

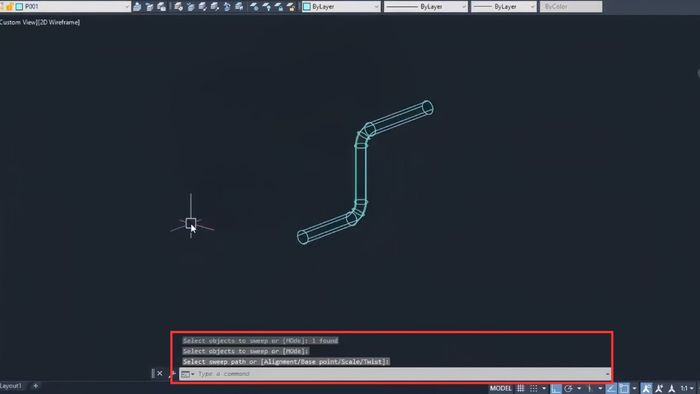

Lệnh SWEEP
Trong quá trình dựng hình 3D trên AutoCAD, lệnh SWEEP được sử dụng để quét tiết diện dọc theo một đường dẫn (Path), giúp tạo ra các chi tiết có dạng kéo dài như ống, dây cáp, tay vịn hoặc nẹp trang trí.
Cách thực hiện: Gõ SWEEP → chọn profile → chọn path → nhấn Enter để hoàn thành.

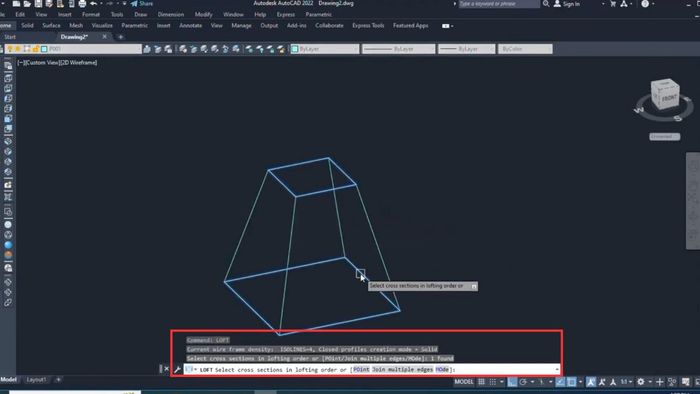

Lệnh LOFT
Lệnh LOFT trong AutoCAD được sử dụng để tạo khối hoặc bề mặt đi qua nhiều tiết diện theo thứ tự, rất hữu ích cho việc thiết kế các chi tiết chuyển tiếp mềm mại như tay nắm cong hay vỏ thiết bị.
Cách thực hiện: Gõ LOFT → chọn lần lượt các profile → nhấn Enter để tạo khối.
Các lệnh chỉnh sửa mô hình 3D trong AutoCAD
Sau khi hoàn thành việc dựng hình 3D trong AutoCAD, bước tiếp theo là chỉnh sửa mô hình. Giai đoạn này cho phép bạn tinh chỉnh các cạnh, mặt và khối, giúp hoàn thiện chi tiết mô hình sao cho chính xác, hài hòa và đúng với ý tưởng thiết kế ban đầu.
- FILLETEDGE / CHAMFEREDGE: bo tròn hoặc vát mép các cạnh khối, tạo cảm giác “công nghiệp”. Luôn kiểm tra bán kính hợp lý để tránh việc giao cắt bị lỗi.
- SHELL: khoét rỗng bên trong khối, chỉ giữ lại độ dày thành. Phù hợp cho các mô hình như vỏ hộp, chai, hoặc vỏ máy.
- UNION / SUBTRACT / INTERSECT: các phép toán Boolean để cộng, trừ, giao các khối. Hiệu quả đặc biệt khi kết hợp khối cơ bản với khối “dao” để tạo các chi tiết phức tạp.
- MOVE/ROTATE/ALIGN (3DALIGN): di chuyển, xoay khối theo đúng hướng và căn chỉnh ba điểm tham chiếu trong không gian.
- SLICE: cắt khối theo mặt phẳng đi qua ba điểm để tạo các phần cắt hoặc tách chi tiết.
- MATERIALS & VISUAL STYLES: gán vật liệu, điều chỉnh ánh sáng và đổ bóng để kiểm tra bề mặt, chuyển sang chế độ Realistic để quan sát phản xạ.

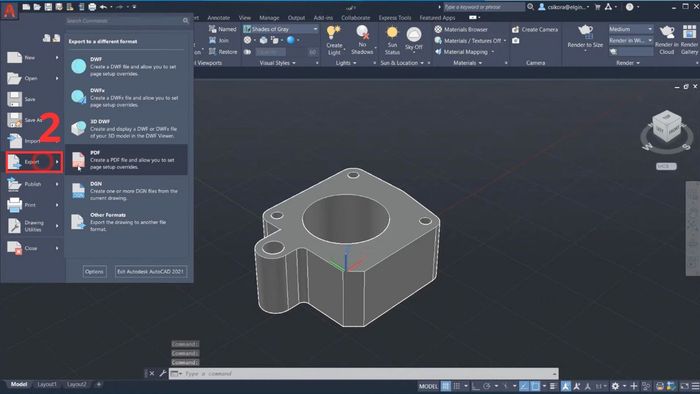

Cách xuất mô hình 3D trong AutoCAD
Hướng dẫn chi tiết cách xuất mô hình 3D trong AutoCAD, hữu ích khi bạn đã hoàn thiện khối và muốn chia sẻ hoặc sử dụng mô hình trong các môi trường khác:
1. Kiểm tra và chuẩn bị mô hình để xuất file:
Đảm bảo rằng tất cả các chi tiết đã được dựng thành khối 3D (Solid) hoặc bề mặt, không còn vùng mở hoặc bị lấn chồng nhau. Click vào menu Application Menu (biểu tượng chữ A).
2. Tiến hành xuất file:
- Chọn Export → Other Formats… để mở hộp thoại xuất file.
- Trong cửa sổ “Export Data” hoặc “Save As”, đặt tên file và chọn định dạng bạn mong muốn.
3. Kiểm tra và hoàn thiện:
Sau khi chọn định dạng file, nhấn nút Save hoặc OK. Mở file đã xuất trong phần mềm tương thích để kiểm tra kết quả.
Lỗi thường gặp khi dựng 3D và cách khắc phục
Trong quá trình thực hành dựng hình 3D trong AutoCAD, dù đã làm quen với các lệnh cơ bản và nâng cao, người dùng vẫn có thể gặp phải những lỗi nhỏ làm ảnh hưởng đến mô hình cuối cùng:
- EXTRUDE/LOFT báo lỗi do profile hở: Sử dụng PEDIT → JOIN; kiểm tra điểm đầu/cuối có trùng khít không; chạy OVERKILL để xóa line trùng; nếu cần, dùng REGION để chuyển sang vùng kín.
- Đùn sai hướng hoặc độ cao âm/dương ngược lại với ý định: Kiểm tra UCS; dùng UCS → World hoặc đặt UCS theo mặt làm việc; nhìn Visual Style = Shaded để xác định hướng.
- PRESSPULL không nhận diện được vùng: Vùng chưa kín hoặc bị chia cắt bởi đối tượng khác; chuyển sang Layer tạm, cô lập đối tượng (ISOLATEOBJECTS) rồi thử lại.
- FILLETEDGE bị lỗi do bán kính quá lớn: Giảm bán kính; kiểm tra giao hình; đôi khi cần dùng SLICE/UNION lại để loại bỏ cạnh phức tạp.
- File nặng, xoay bị lag: Dùng PURGE, OVERKILL, tắt Dynamic UCS nếu không cần; chuyển Visual Style sang Shaded; freeze layer không cần thiết; dùng ISOLATEOBJECTS khi thao tác chi tiết để giảm lag.
Một số mẹo hữu ích khi dựng 3D trong CAD
Khi bạn đã quen với các thao tác cơ bản trong dựng hình 3D trên AutoCAD, có thể áp dụng thêm một vài mẹo nhỏ để làm việc nhanh hơn và tối ưu mô hình hiệu quả hơn.
- Layer & Tên đối tượng rõ ràng: Sắp xếp layer theo nhóm chi tiết (khung, vỏ, ốc, lỗ), tô màu khác nhau để dễ dàng phân biệt và làm việc.
- Dùng mẫu tham chiếu (Blocks): Tạo Block cho các chi tiết lặp lại (ốc vít, cọc định vị); khi chỉnh sửa một Block, tất cả sẽ được cập nhật tự động.
- Tận dụng View & UCS: Lưu các View (VIEWMANAGER) cho từng mặt làm việc, đặt UCS theo từng View để thực hiện EXTRUDE/SWEEP chính xác.
- Kết hợp Boolean hiệu quả: Sử dụng UNION để ghép khối lớn trước, sau đó SUBTRACT để khoét lỗ hoặc bo góc; thứ tự thao tác giúp giảm lỗi khi làm việc với cạnh.
- Kiểm tra kích thước thường xuyên: Sử dụng DIM/MEASUREGEOM; đừng đợi đến cuối quá trình mới đo, vì việc sửa chữa sẽ tốn rất nhiều thời gian.
- Học phím tắt: EX (EXTRUDE), PR (PRESSPULL), RE (REVOLVE), SW (SWEEP), LO (LOFT), FE (FILLETEDGE), CH (CHAMFEREDGE), SH (SHELL) - việc sử dụng phím tắt sẽ giúp bạn thao tác nhanh chóng và hiệu quả hơn.
- Sao lưu các phiên bản: Lưu lại các mốc quan trọng (v1, v2, v3,...) trước khi thử lệnh phức tạp như LOFT có guides; dễ dàng quay lại khi cần thiết.
Tóm lại, để thành thạo cách dựng 3D trong AutoCAD, bạn chỉ cần hiểu rõ quy trình từ việc tạo khối, chỉnh sửa cho đến xuất mô hình hoàn chỉnh. Khi luyện tập thường xuyên, bạn sẽ sớm làm chủ được các thao tác, giúp công việc thiết kế trở nên dễ dàng và chuyên nghiệp hơn với Mytour.
