Nối dây điện không phải chỉ đơn giản là ghép các đầu dây với nhau, mà là một quá trình đòi hỏi độ chính xác cao, sự tỉ mỉ và tuân thủ nghiêm ngặt các quy định về an toàn. Một mối nối không đảm bảo có thể gây thất thoát điện, giảm hiệu suất thiết bị và thậm chí dẫn đến các sự cố nguy hiểm. Trong bài viết này, Mytour sẽ cung cấp cho bạn những kiến thức cơ bản, các tiêu chuẩn kỹ thuật quan trọng cùng hướng dẫn cụ thể về cách nối dây điện và các phương pháp nối dây phổ biến hiện nay.
Khái niệm đấu nối dây điện và những nguyên tắc cơ bản không thể bỏ qua
Đấu nối dây điện, hay còn được biết đến với tên gọi cách nối dây điện, là kỹ thuật kết nối các đoạn dây dẫn điện nhằm tạo thành mạch điện hoàn chỉnh hoặc phân nhánh dòng điện đến các thiết bị khác nhau. Đây là một trong những kỹ năng nền tảng và thiết yếu nhất trong lĩnh vực điện.
Một mối nối đạt tiêu chuẩn cần đáp ứng bốn yêu cầu cốt lõi sau:
- Tính dẫn điện ưu việt: Điện trở tại điểm nối phải cực thấp, tốt nhất là không đáng kể. Điều này giúp hạn chế hao phí điện năng, ngăn hiện tượng tỏa nhiệt cục bộ và phòng tránh các sự cố chập cháy.
- Độ chịu lực vượt trội: Mối nối phải đảm bảo độ bền cơ học cao, không bị ảnh hưởng bởi các tác động ngoại lực như giật, rung hay va chạm trong quá trình vận hành.
- An toàn tuyệt đối: Phần lõi dây sau khi nối phải được bọc cách điện kỹ càng, đảm bảo khả năng cách điện tương đương với dây nguyên bản, loại bỏ mọi nguy cơ rò rỉ điện.
- Yếu tố thẩm mỹ: Mối nối cần được thực hiện gọn gàng, không chỉ nâng cao tính chuyên nghiệp mà còn thuận tiện cho việc kiểm tra và bảo dưỡng sau này.
Những tiêu chuẩn kỹ thuật không thể bỏ qua khi nối dây điện
Tiêu chí hàng đầu là mối nối phải có điện trở tiếp xúc tối thiểu, đảm bảo khả năng dẫn điện tối ưu. Để đạt được điều này, cần vệ sinh sạch sẽ bề mặt tiếp xúc của lõi dây, loại bỏ hoàn toàn bụi bẩn, dầu mỡ hay lớp oxit hóa. Các sợi dây cần được xoắn chặt và tiếp xúc tối đa với nhau, giúp dòng điện được truyền dẫn một cách hiệu quả nhất.
Yếu tố thứ hai không thể bỏ qua là độ chắc chắn về mặt cơ học. Mối nối cần có khả năng chịu được lực kéo căng, rung lắc mạnh mà không bị hư hỏng hay biến dạng. Một điểm nối không vững chắc không những tiềm ẩn nguy cơ mất an toàn điện mà còn dễ bị tuột ra khi chịu tác động từ ngoại lực.
Tiêu chí thứ ba quan trọng không kém là khả năng cách điện hiệu quả. Phần kim loại tiếp xúc phải được bọc kín hoàn toàn bằng băng dính cách điện hoặc ống co nhiệt, đồng thời phải phủ lên cả một đoạn vỏ cách điện nguyên bản của dây. Lớp bảo vệ này cần đảm bảo các yếu tố: độ bền cao, chịu nhiệt tốt và khả năng chống nước tương đương với lớp vỏ dây ban đầu.
Yếu tố cuối cùng trong cách nối dây điện chính là đảm bảo tính thẩm mỹ. Mối nối cần được thực hiện ngăn nắp, không để các đầu dây thừa không cần thiết. Điều này không chỉ nâng cao tính chuyên nghiệp cho hệ thống dây điện mà còn giúp việc bố trí dây trong hộp nối hay ống luồn trở nên dễ dàng, tránh tình trạng chèn ép làm hỏng các mối nối khác.

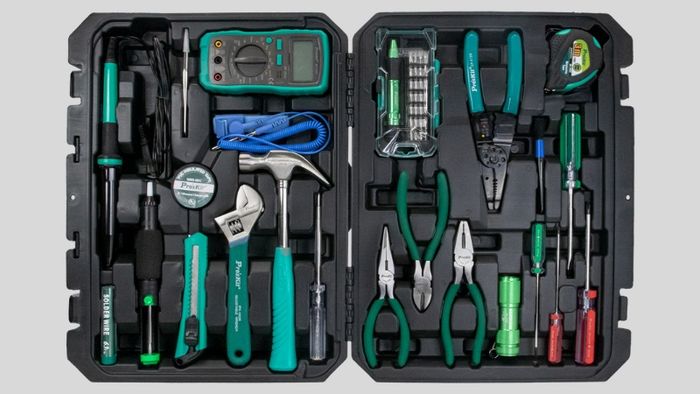

Những dụng cụ cần chuẩn bị trước khi tiến hành nối dây điện
Nhóm dụng cụ cơ bản cần chuẩn bị để thao tác với dây điện:
- Kìm điện đa năng: Vật dụng bắt buộc phải có để cắt dây, giữ chặt dây khi xoắn nối và siết chặt các điểm tiếp xúc.

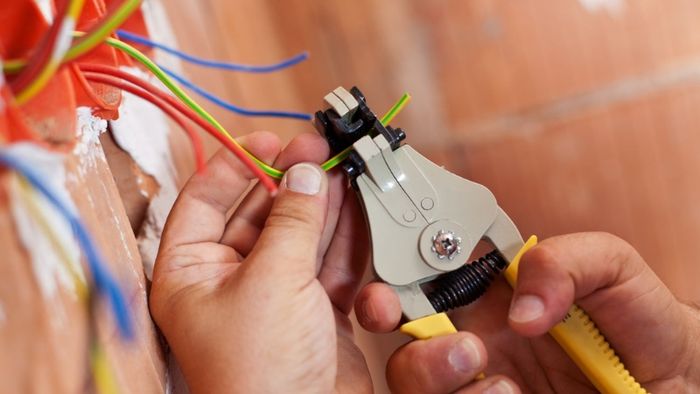

- Kìm tuốt vỏ dây: Giúp bóc tách lớp cách điện nhanh chóng, chính xác mà không làm hư hại đến phần lõi dẫn điện bên trong.
- Dao nhọn hoặc dao rọc giấy: Cần thiết khi xử lý các loại cáp nhiều lõi hoặc những thao tác đòi hỏi độ chính xác cao.
Nhóm vật tư và dụng cụ hỗ trợ quá trình đấu nối và cách điện:
- Băng keo điện: Dùng để bọc kín mối nối sau khi hoàn thành, tạo thành lớp cách điện bảo vệ.
- Đầu cốt hoặc hộp nối dây: Các phụ kiện giúp tạo điểm nối an toàn và thuận tiện cho việc kiểm tra, bảo trì sau này.
- Tua vít: Không thể thiếu khi sử dụng đầu cốt vặn ốc hoặc lắp đặt dây vào các thiết bị điện như công tắc, ổ cắm.
Nhóm dụng cụ không thể thiếu cuối cùng: thiết bị kiểm tra và bảo hộ an toàn:
- Bút thử điện: Vật dụng quan trọng hàng đầu giúp xác định dây dẫn còn điện hay không trước khi thực hiện bất kỳ thao tác nào.
- Găng tay cách điện cùng giày bảo hộ đế cao su: Tạo ra hàng rào bảo vệ cần thiết, phòng tránh nguy cơ điện giật trong trường hợp chưa chắc chắn về việc đã ngắt điện hoàn toàn.
Hướngẫn chi tiết các phương pháp nối dây điện thông dụng
Phần tiếp theo sẽ trình bày kỹ thuật thực hiện ba kiểu nối dây được sử dụng phổ biến nhất hiện nay: nối thẳng, nối bằng đầu cốt vít và nối rẽ nhánh.
Kỹ thuật nối dây thẳng
Mối nối thẳng (nối tiếp) thường dùng để kéo dài đường dây hoặc sửa chữa đoạn dây bị đứt. Dù là kỹ thuật cơ bản nhưng cần thực hiện cẩn thận để đảm bảo độ bền và khả năng dẫn điện. Cách thực hiện khác nhau giữa dây đơn lõi và dây đa lõi.

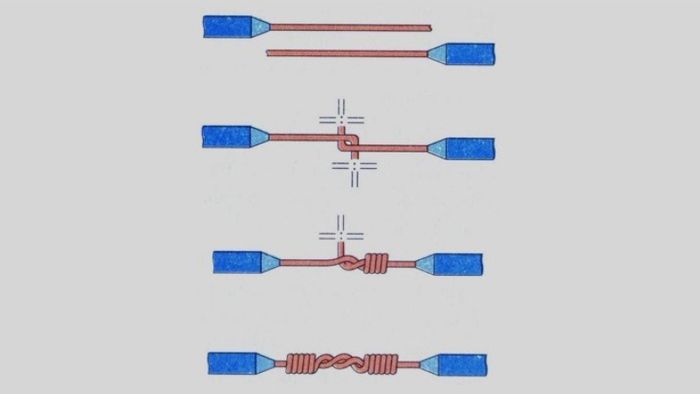

Đối với dây đơn lõi:
- Bước 1: Bóc vỏ cách điện mỗi đầu dây khoảng 5-7cm, vệ sinh sạch phần lõi đồng.
- Bước 2: Đặt hai lõi song song, gập vuông góc rồi móc chéo vào nhau.
- Bước 3: Cố định điểm giao nhau, xoắn đều một lõi quanh lõi còn lại.
- Bước 4: Cắt bỏ phần thừa, tránh để lại các cạnh sắc nhọn.
- Bước 5: Dùng băng keo cách điện bọc kín toàn bộ phần lõi kim loại, trùm lên cả phần vỏ dây hai bên.

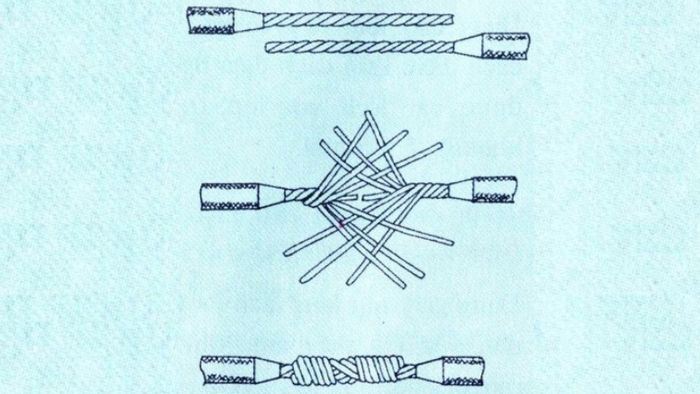

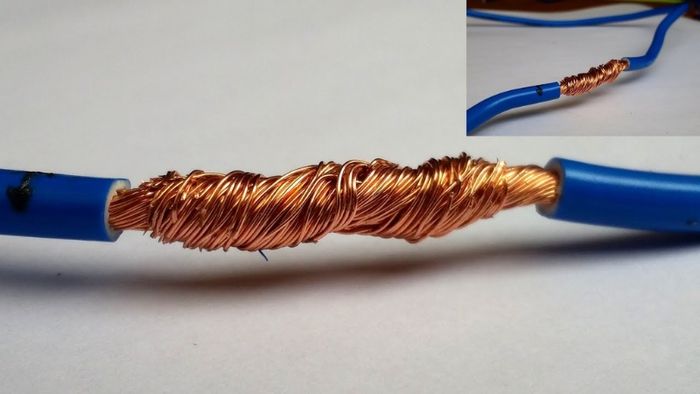

Trường hợp dây đa lõi:
- Bước 1: Bóc lớp vỏ cách điện mỗi đầu dây khoảng 3-4cm, xoắn nhẹ các sợi đồng cho chụm lại.
- Bước 2: Tách đều các sợi đồng thành hình nan hoa, sau đó đan xen hai đầu dây vào nhau.
- Bước 3: Vặn xoắn chặt hai bó lõi đồng thành một khối thống nhất.
- Bước 4: Gập đôi đoạn đã nối và tiếp tục xoắn chặt thêm lần nữa.
- Bước 5: Dùng băng cách điện bọc kín toàn bộ mối nối vừa tạo.

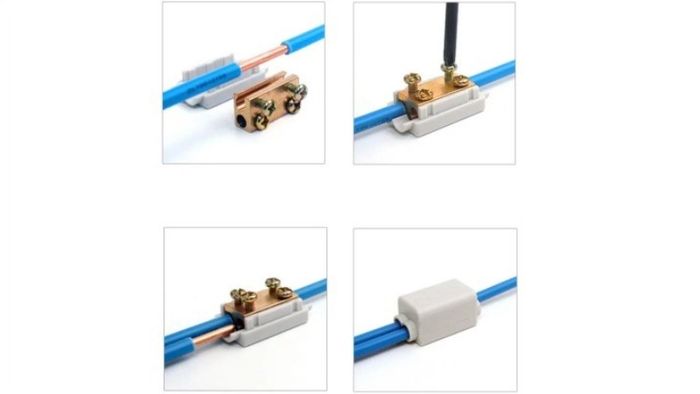

Phương pháp nối dây bằng đầu cốt vít
Sử dụng đầu nối vít (còn gọi là cầu đấu, domino hoặc terminal block) là một trong những cách nối dây điện tiên tiến, đơn giản và đảm bảo an toàn. Phương pháp này đặc biệt phù hợp khi cần nối dây cứng với dây mềm hoặc những trường hợp cần tháo lắp thường xuyên để bảo trì. Cầu đấu thường được làm từ chất liệu cách điện như nhựa hoặc sứ, bên trong có ống kim loại và vít siết cố định dây dẫn.
Quy trình thực hiện chi tiết:
- Bước 1: Lựa chọn đầu nối có kích cỡ tương thích với đường kính dây. Đầu nối quá rộng sẽ không cố định được dây, trong khi đầu quá nhỏ có thể làm đứt các sợi lõi.
- Bước 2: Bóc vỏ cách điện khoảng 1cm sao cho vừa khít với ống tiếp xúc. Với dây mềm, cần xoắn chặt các sợi đồng trước khi lắp vào.
- Bước 3: Nới lỏng vít, đưa phần lõi đồng của mỗi dây vào các vị trí tiếp điểm tương ứng, chú ý đẩy sâu đến tận cùng.
- Bước 4: Vặn chặt vít với lực vừa phải để đảm bảo tiếp xúc điện tốt mà không làm biến dạng lõi dây.
- Bước 5: Kiểm tra độ chắc chắn bằng cách kéo nhẹ từng dây. Nếu dùng đầu nối không vỏ, cần lắp thêm vào hộp đấu dây để bảo vệ khỏi các tác động bên ngoài.
Kỹ thuật nối rẽ nhánh

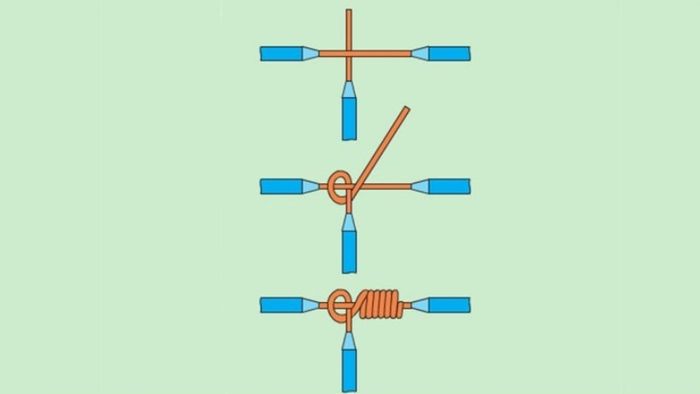

Nối rẽ nhánh (hay còn gọi là nối chữ T) là một trong những cách nối dây điện thường dùng khi cần phân phối điện từ đường dây chính sang nhánh phụ mà không làm gián đoạn mạch chính, ứng dụng trong việc lắp thêm ổ cắm hay đèn chiếu sáng. Phương pháp này vừa duy trì tính liên tục của mạch chính vừa tạo điểm phân nhánh an toàn.
Đối với dây đơn lõi:
- Bước 1: Xác định điểm phân nhánh, bóc vỏ cách điện dây chính 2-3cm, tránh làm tổn hại lõi đồng.
- Bước 2: Bóc vỏ dây nhánh 7-8cm, vệ sinh sạch phần lõi.
- Bước 3: Đặt lõi dây nhánh vuông góc với dây chính tại vị trí đã bóc vỏ.
- Bước 4: Xoắn chặt dây nhánh quanh dây chính khoảng 6-8 vòng đều nhau.
- Bước 5: Cắt bỏ phần thừa và bọc kín mối nối bằng băng cách điện.

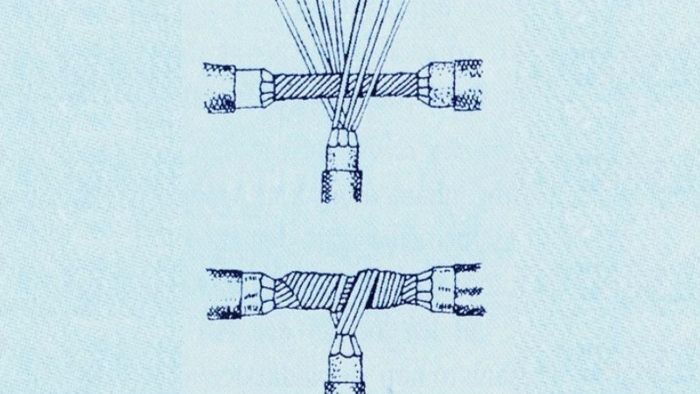

Đối với dây đa lõi:
- Bước 1: Thực hiện tương tự bước chuẩn bị như với dây đơn lõi.
- Bước 2: Tách đôi phần lõi dây chính tại vị trí cần nối nhánh.
- Bước 3: Đưa lõi dây nhánh vào giữa hai phần đã tách.
- Bước 4: Chia đôi lõi dây nhánh, quấn mỗi nửa ngược chiều nhau quanh dây chính.
- Bước 5: Bọc nhiều lớp băng cách điện để tăng độ an toàn.
Hướng dẫn đấu nối dây điện vào các thiết bị thông dụng
Bên cạnh việc nối các đoạn dây với nhau, kỹ năng đấu dây vào các thiết bị điện cuối cùng như phích cắm, công tắc là vô cùng quan trọng trong đời sống hàng ngày.

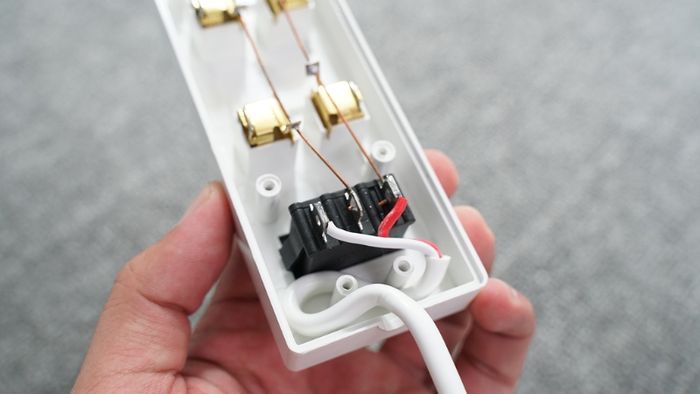

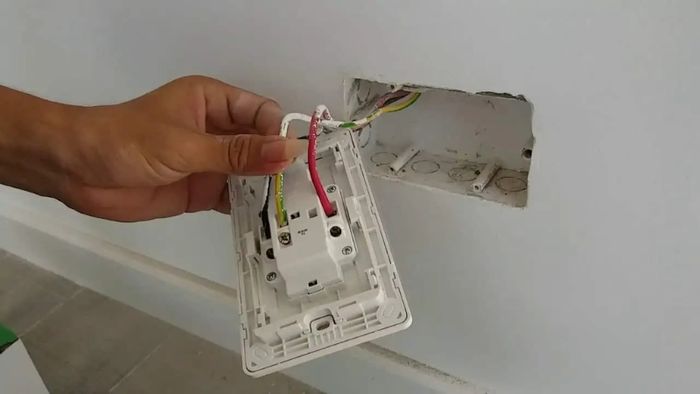

Kỹ thuật đấu dây điện vào ổ cắm
Ổ cắm điện đóng vai trò là điểm cấp nguồn trực tiếp cho đa số thiết bị điện gia dụng. Một mối nối không đúng kỹ thuật có thể dẫn đến tình trạng chập mạch, hư hỏng thiết bị hoặc nguy hiểm hơn là nguy cơ cháy nổ.
- Bước 1: Đảm bảo an toàn bằng cách ngắt nguồn điện tổng hoặc cục bộ. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện trong hệ thống dây.
- Bước 2: Nhận biết các loại dây trong hệ thống điện gia dụng:
- Dây pha (L): Dẫn điện, thường có màu đỏ, nâu hoặc đen
- Dây trung tính (N): Hoàn chỉnh mạch điện, thường màu xanh lam hoặc trắng
- Dây đất (E): Bảo vệ an toàn, thường màu xanh lá - vàng
- Bước 3: Dùng dụng cụ bóc vỏ cách điện khoảng 1.5cm. Với dây mềm, cần xoắn các sợi lõi cho gọn.
- Bước 4: Tháo mặt ổ cắm, xác định các cực nối được ký hiệu rõ:
- L: Vị trí nối dây pha
- N: Vị trí nối dây trung tính
- Biểu tượng tiếp đất: Nối dây đất. Luồn dây đúng vị trí và siết chặt bằng tua vít, đảm bảo không có sợi lõi nào bị hở.
- Bước 5: Lắp ổ cắm vào hộp âm tường, vặn vít cố định. Lắp mặt nạ trang trí. Bật điện trở lại và kiểm tra bằng thiết bị nhỏ như sạc di động.

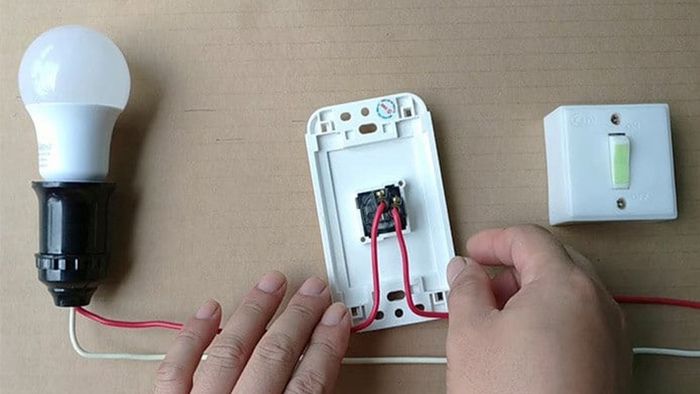

Hướng dẫn đấu dây vào công tắc điện
Công tắc trong cách nối dây điện có chức năng điều khiển đóng ngắt các thiết bị như đèn, quạt. Nguyên tắc hoạt động là đóng/mở mạch điện trên dây pha.
- Bước 1: Đảm bảo ngắt hoàn toàn nguồn điện và xác nhận bằng bút thử điện trước khi bắt đầu.
- Bước 2: Công tắc luôn được đấu nối trên dây pha (L). Dây trung tính (N) sẽ kết nối trực tiếp với thiết bị mà không đi qua công tắc.
- Bước 3: Chuẩn bị dây pha từ nguồn điện và dây ra từ công tắc đến thiết bị. Bóc vỏ cách điện hai đầu dây cần nối.
- Bước 4: Thực hiện đấu nối:
- Mở nắp công tắc để lộ hai điểm đấu dây
- Nối dây pha từ nguồn (dây vào) với cực L hoặc IN của công tắc
- Kết nối dây ra đến thiết bị với cực L1 hoặc OUT
- Dùng tua vít siết chặt các đầu nối
- Bước 5: Lắp ráp công tắc vào vị trí, bật nguồn và kiểm tra hoạt động bật/tắt của thiết bị.

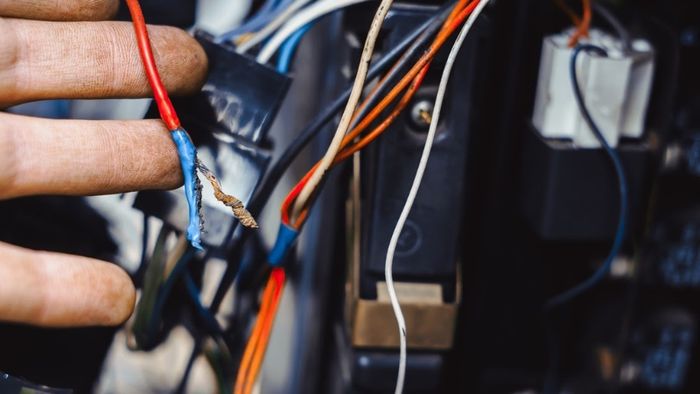

Những quy tắc quan trọng khi sửa chữa dây điện bị đứt
Dây điện có thể bị đứt do nhiều nguyên nhân như tai nạn, chuột cắn hoặc lão hóa. Trong cách nối dây điện, việc sửa chữa đòi hỏi sự cẩn thận cao do nguy cơ điện giật. Kỹ thuật thực hiện tương tự nối thẳng nhưng cần tuân thủ nghiêm ngặt các biện pháp an toàn.
- Nguyên tắc an toàn hàng đầu: Cắt điện hoàn toàn trước khi sửa chữa. Xác định vị trí aptomat tổng hoặc cục bộ để ngắt nguồn, sau đó dùng bút thử kiểm tra kỹ cả hai đầu dây. Tuyệt đối không phán đoán bằng cảm tính mà phải xác minh bằng thiết bị chuyên dụng.
- Đánh giá tình trạng dây: Chỉ nối lại nếu dây đứt tại một điểm và phần còn lại nguyên vẹn. Trường hợp vỏ cách điện giòn, nứt vỡ hoặc hư hỏng nặng, cần thay thế toàn bộ đoạn dây.
- Thao tác nối dây: Cắt bỏ phần đầu dây bị hư hỏng, sau đó áp dụng phương pháp nối thẳng phù hợp với loại dây đơn lõi hoặc đa lõi. Đối với cáp nhiều lõi, cần bố trí các điểm nối so le nhau vài cm để tránh chồng chéo, giảm thiểu nguy cơ chập mạch.
- Hoàn thiện mối nối: Bọc cách điện từng điểm nối riêng biệt trước khi quấn lớp bảo vệ chung. Cách làm này đảm bảo tính an toàn, khả năng dẫn điện tối ưu và tuổi thọ lâu dài cho hệ thống dây.
Bí quyết vàng giúp nối dây điện an toàn, chắc bền
Yếu tố then chốt đầu tiên: Vệ sinh kỹ lưỡng phần lõi dẫn điện. Dù là dây mới, lớp oxit trên bề mặt đồng/nhôm vẫn có thể làm tăng điện trở tiếp xúc, gây hao phí điện năng và sinh nhiệt. Sử dụng giấy nhám mịn hoặc dao cạo để làm sạch đến khi lõi dây sáng bóng, đảm bảo tiếp xúc điện hoàn hảo.
Lưu ý quan trọng thứ hai: Luôn sử dụng hộp nối điện cho các điểm đấu dây, đặc biệt khi lắp đặt trong tường, trần thạch cao hoặc khu vực ẩm ướt. Hộp nối giúp cách ly mối nối khỏi tác động cơ học, ngăn bụi bẩn và hơi ẩm, đồng thời tạo sự gọn gàng cho hệ thống dây, hạn chế rủi ro cháy nổ và tiện lợi cho bảo trì sau này. Tuyệt đối không để mối nối trực tiếp trong tường hoặc không gian kín mà không có hộp bảo vệ.
Bí quyết thứ ba: Kỹ thuật quấn băng cách điện cần thực hiện chuẩn xác: Bắt đầu quấn từ phần vỏ cách điện nguyên bản, kéo băng với lực căng vừa phải, mỗi vòng quấn phải chồng lên nhau 50% bề rộng. Đảm bảo che phủ hoàn toàn phần lõi kim loại và kết thúc trên phần vỏ cách điện đối diện. Lặp lại quy trình 2-3 lần để tạo lớp bảo vệ tối ưu.
Nguyên tắc thứ tư: Không nên nối trực tiếp dây đồng và dây nhôm vì có thể xảy ra hiện tượng ăn mòn điện hóa trong điều kiện ẩm ướt. Trường hợp bắt buộc phải nối, nên sử dụng đầu nối chuyên dụng hoặc cầu đấu lưỡng kim. Sau cùng, luôn kiểm tra độ chắc chắn của mối nối bằng cách kéo nhẹ trước khi đóng điện.
Giải đáp những câu hỏi phổ biến về kỹ thuật đấu nối dây điện
Trong quá trình tìm hiểu cách nối dây điện tại gia, nhiều tình huống bất ngờ có thể xảy ra. Dưới đây là những giải đáp cho các vấn đề thường gặp nhất:
Hiện tượng mối nối phát nhiệt bất thường
Nguyên nhân chính: Điểm nối không chặt, tiếp xúc điện kém, lõi dây bị oxy hóa hoặc dòng điện vượt quá khả năng chịu tải của dây.
Biện pháp xử lý: Ngắt nguồn điện, tháo mối nối, vệ sinh lõi dây và đấu nối lại chắc chắn. Trường hợp quá tải, cần thay thế bằng dây có tiết diện phù hợp hơn.
Có nên áp dụng chung một kiểu nối cho mọi loại dây điện?
Không được áp dụng chung một kiểu. Mỗi loại mối nối có công dụng riêng: nối thẳng để kéo dài dây, nối phân nhánh để tạo nhánh rẽ, đầu nối vít (domino) dùng khi kết nối dây cứng - mềm hoặc cần tháo lắp thường xuyên. Cần lựa chọn phương pháp phù hợp với nhu cầu sử dụng.
Tại sao phải đấu dây pha vào công tắc thay vì dây trung tính?
Việc ngắt dây pha đảm bảo thiết bị hoàn toàn không có điện khi tắt, tăng độ an toàn khi bảo trì. Nếu chỉ ngắt dây trung tính, vẫn tồn tại nguy cơ điện giật tiềm ẩn.
Cần quấn bao nhiêu lớp băng cách điện là đủ?
Cần quấn tối thiểu 2-3 lớp băng cách điện, mỗi lớp chồng lên nhau 50% bề rộng, đảm bảo che phủ hoàn toàn phần lõi kim loại và trùm lên một đoạn vỏ cách điện nguyên bản.
Có bắt buộc đeo găng tay cách điện khi đã ngắt cầu dao không?
Hoàn toàn cần thiết. Nguy cơ điện rò rỉ hoặc đấu nối nhầm vẫn có thể xảy ra. Luôn xử lý mọi dây dẫn như đang có điện cho đến khi xác minh an toàn tuyệt đối.
Tổng kết
Thông qua hướng dẫn chi tiết này, chúng tôi mong rằng bạn đã hiểu rõ những nguyên tắc cơ bản trong cách nối dây điện, từ khâu chuẩn bị dụng cụ, thực hiện các kiểu nối phổ biến như nối tiếp, rẽ nhánh, cho đến việc tuân thủ các quy trình an toàn. Hãy luôn ghi nhớ rằng một mối nối đúng kỹ thuật không chỉ đảm bảo hiệu quả vận hành mà còn là yếu tố then chốt bảo vệ an toàn cho cả gia đình bạn.
