AutoCAD là phần mềm không thể thiếu đối với các kiến trúc sư, kỹ sư xây dựng và các chuyên gia thiết kế cơ khí. Lệnh bo góc trong CAD là một trong những lệnh cơ bản nhưng lại vô cùng hữu ích. Các lệnh này bao gồm bo góc vuông, bo góc chéo, giúp làm mịn các góc cạnh. Điều này mang đến những thiết kế chi tiết, chính xác hơn. Hãy cùng Mytour khám phá thêm về các lệnh bo góc vuông và bo góc chéo trong CAD ngay sau đây.
Lệnh bo tròn góc trong CAD là gì?
Lệnh bo góc trong CAD, hay còn gọi là lệnh FILLET, là công cụ được sử dụng để bo tròn các góc giữa hai đoạn thẳng hoặc hai cạnh bất kỳ. Khi sử dụng lệnh này, bạn có thể tạo ra các đường cong mềm mại, làm giảm độ sắc nhọn và nâng cao tính thẩm mỹ cho bản vẽ của mình.
Điều đặc biệt của lệnh này là nó không chỉ áp dụng cho các đoạn thẳng mà còn có thể sử dụng với cung tròn, đường spline hay polyline. Tùy vào bán kính bo góc được thiết lập, lệnh FILLET có thể tạo ra những đường cong mượt mà.
Lệnh này tạo ra các đường cong từ nhẹ nhàng đến mạnh mẽ, đáp ứng mọi yêu cầu thiết kế. Sự linh hoạt của FILLET khiến nó trở thành một trong những công cụ quan trọng và được sử dụng nhiều nhất trong AutoCAD.
Ứng dụng của lệnh bo góc
Lệnh bo góc vuông trong CAD và các lệnh tương tự không chỉ hỗ trợ việc thiết kế kỹ thuật mà còn góp phần tối ưu hóa các bản vẽ trong nhiều lĩnh vực khác nhau.
- Thiết kế cơ khí: Lệnh bo góc trong cơ khí giúp giảm nguy cơ hư hỏng do ứng suất tập trung ở các góc nhọn, đồng thời tăng tính an toàn khi gia công hoặc sử dụng các sản phẩm.
- Kiến trúc và xây dựng: Khi thiết kế mặt bằng hoặc bản vẽ kiến trúc, việc sử dụng các góc tròn không chỉ tạo vẻ mềm mại mà còn nâng cao tính thẩm mỹ và dễ dàng thi công.

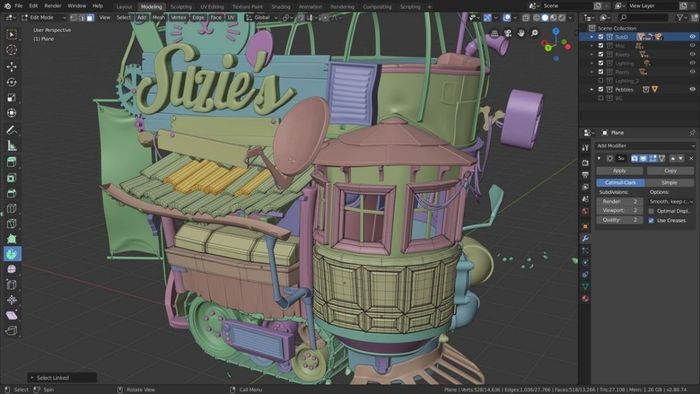

- Đồ họa và in ấn 3D: Trong lĩnh vực đồ họa và sản xuất 3D, các góc bo tròn giúp các chi tiết in ấn mượt mà và chính xác hơn.
Lệnh bo góc còn giúp tối ưu hóa không gian và cải thiện sự kết nối giữa các chi tiết trong bản vẽ.
Các tham số trong lệnh bo góc trong CAD
Hiểu rõ các tham số trong lệnh bo góc sẽ giúp bạn điều chỉnh chúng một cách linh hoạt và đạt được kết quả như mong muốn. Để sử dụng lệnh bo góc hiệu quả, bạn cần nắm vững các tham số quan trọng.
- Radius (Bán kính bo góc): Đây là yếu tố quyết định kích thước của cung tròn tạo ra từ lệnh bo góc.
- Polyline
: Tính năng này cho phép áp dụng lệnh bo góc cho toàn bộ polyline thay vì chỉ cho một góc cụ thể.
- Trim (Cắt đoạn thừa): Tùy chọn này cho phép bạn quyết định giữ lại hoặc loại bỏ các đoạn thẳng giao nhau trong quá trình bo góc.
- Multiple: Khi bật tính năng này, bạn có thể thực hiện nhiều lần lệnh bo góc mà không cần phải gọi lại lệnh mỗi lần.
Hướng dẫn chi tiết cách bo tròn góc trong phần mềm CAD
Sau khi nắm rõ cách sử dụng lệnh fillet và bo góc trong CAD, bạn có thể áp dụng vào thực tế. Nếu là người mới, các bước dưới đây sẽ giúp bạn dễ dàng hiểu và thực hành thao tác này.

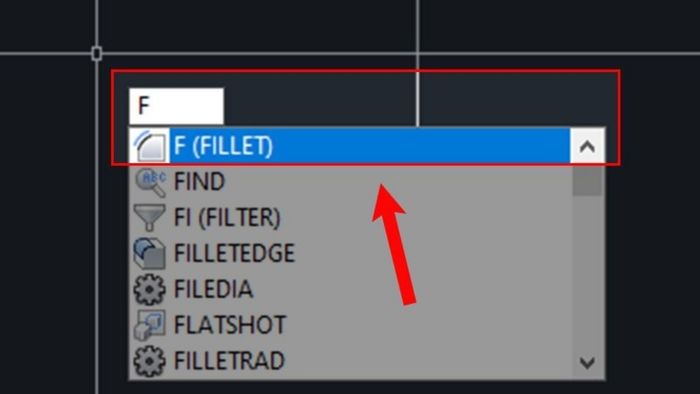

Bước 1: Đầu tiên, bạn cần nhập lệnh FILLET hoặc nhấn phím tắt F trên bàn phím, rồi nhấn Enter để bắt đầu.

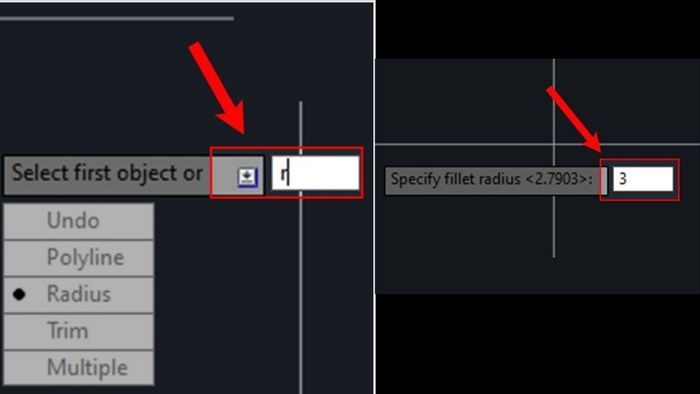

Bước 2: Tiếp theo, gõ R và nhấn Enter để chọn bán kính. Nhập giá trị bán kính mà bạn muốn sử dụng, ví dụ như: 5, 10 hoặc 20, tùy theo yêu cầu thiết kế.

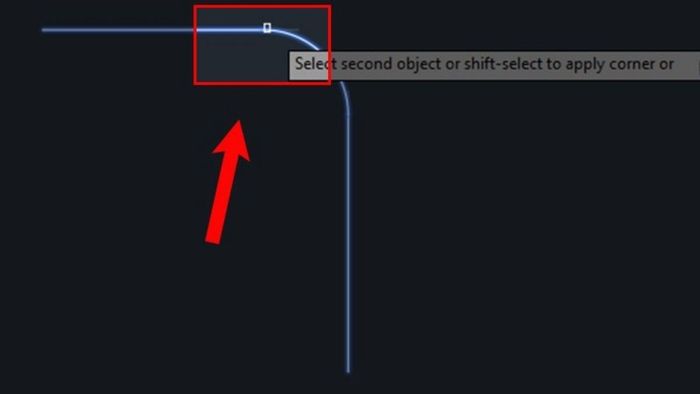

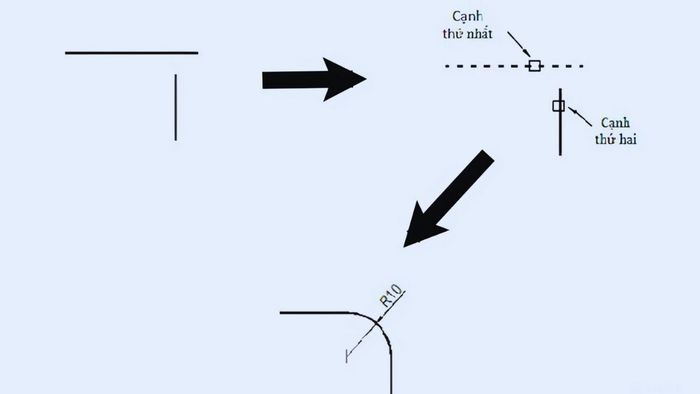

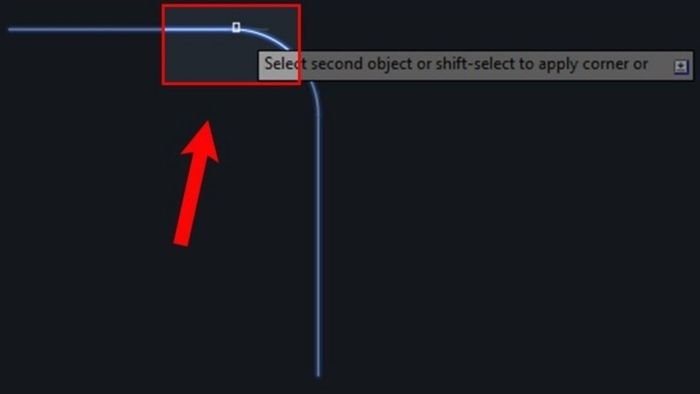

Bước 3: Chọn hai cạnh hoặc hai đường thẳng mà bạn muốn tạo góc bo. Sau khi chọn, một cung tròn sẽ xuất hiện nối liền hai đoạn thẳng đã chọn.
Cách kết nối hai đoạn thẳng mà vẫn giữ nguyên góc nhọn nhờ lệnh bo tròn
Đôi khi bạn muốn giữ nguyên góc nhọn ban đầu mà không tạo cung tròn. Lệnh bo góc trong CAD vẫn có thể hỗ trợ cho việc này:

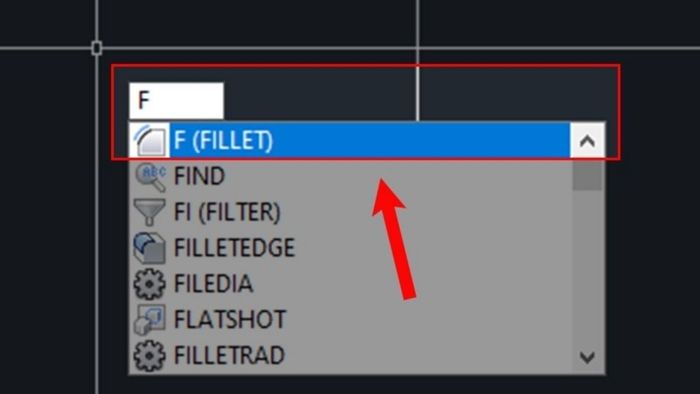

Bước 1: Giống như cách bo tròn, bạn chỉ cần gõ lệnh FILLET hoặc F trên bàn phím và nhấn Enter.

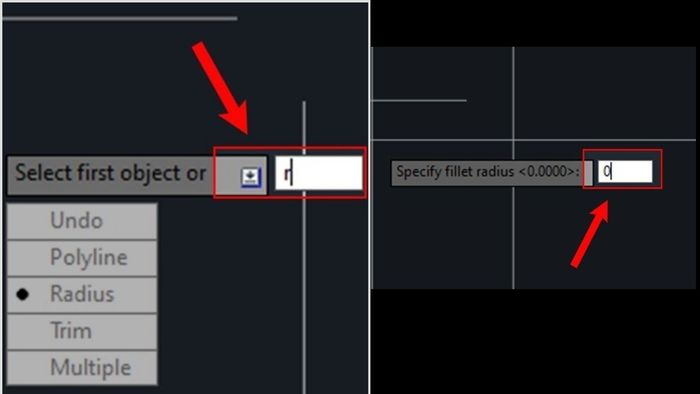

Bước 2: Nhập R và nhấn Enter. Sau đó, gõ giá trị 0 để tắt bán kính bo góc.

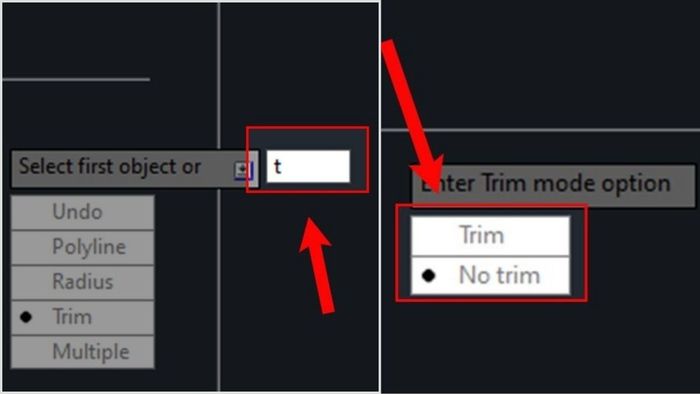

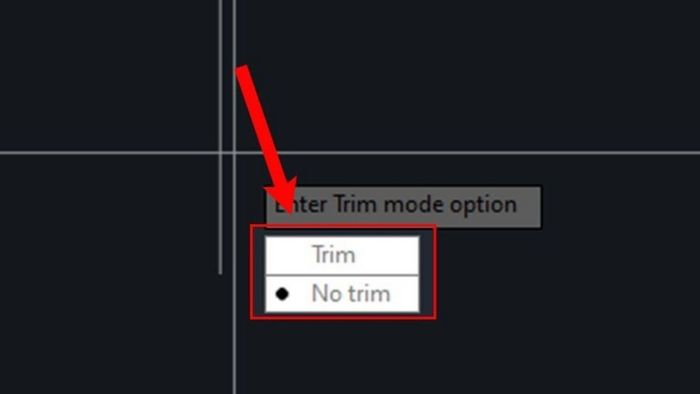

Bước 3: Chọn NoTrim để giữ nguyên các đoạn thẳng mà không bị cắt.

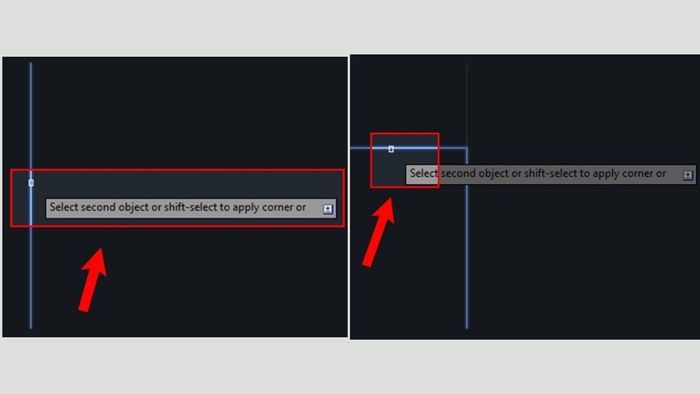

Bước 4: Click vào hai đoạn thẳng muốn nối. Kết quả là hai đoạn thẳng sẽ được nối trực tiếp tại điểm giao nhau, tạo thành góc nhọn.
Bước 5: Bạn có thể tiếp tục nối các đoạn khác hoặc nhấn Esc để kết thúc. Cách làm này rất hữu ích khi bạn muốn duy trì hình dạng góc cạnh trong các bản vẽ kỹ thuật.
Những câu hỏi thường gặp
AutoCAD là phần mềm khá mới đối với những người chưa quen. Trong quá trình sử dụng lệnh bo góc trong CAD, bạn có thể gặp phải những câu hỏi chưa được giải đáp. Dưới đây là một số câu trả lời giúp bạn hiểu rõ hơn về cách ứng dụng của phần mềm này:
Lệnh BO trong CAD có vai trò gì?

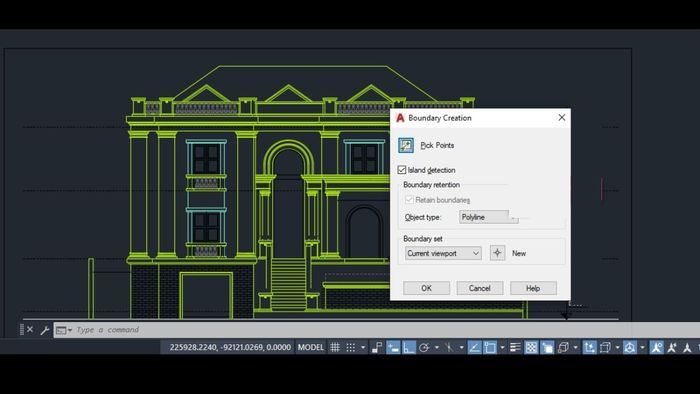

Lệnh BO trong AutoCAD được dùng để tạo ra các vùng kín (Boundary) từ các đối tượng hiện có. Lệnh này giúp bạn nhanh chóng tạo các vùng kín để thực hiện các thao tác như tô màu, hatch hoặc tính diện tích. Để sử dụng lệnh BO, chỉ cần gõ BO và nhấn Enter, sau đó chọn các đối tượng và nhấn Enter thêm một lần nữa.
Lệnh để bật điểm lưới trên nền vẽ là gì?

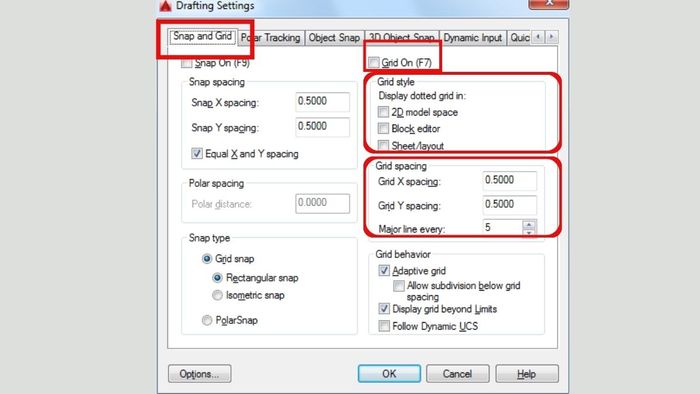

Điểm lưới hỗ trợ việc căn chỉnh đối tượng chính xác hơn, đặc biệt trong các bản vẽ yêu cầu độ chi tiết cao. Để kích hoạt điểm lưới, bạn cần dùng lệnh GRID. Cụ thể như sau:

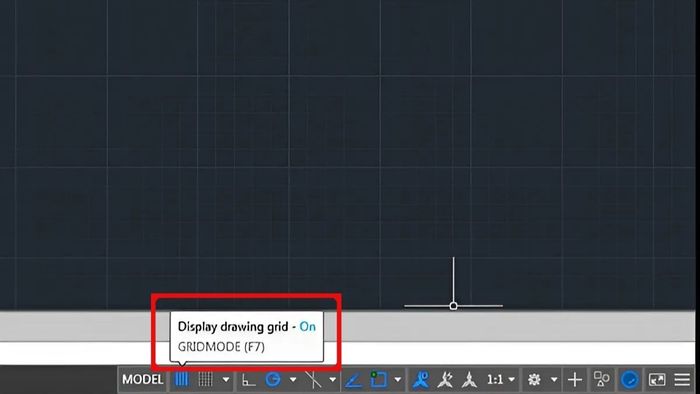

Bước 1: Nhấn F7 để kích hoạt chế độ điểm lưới.

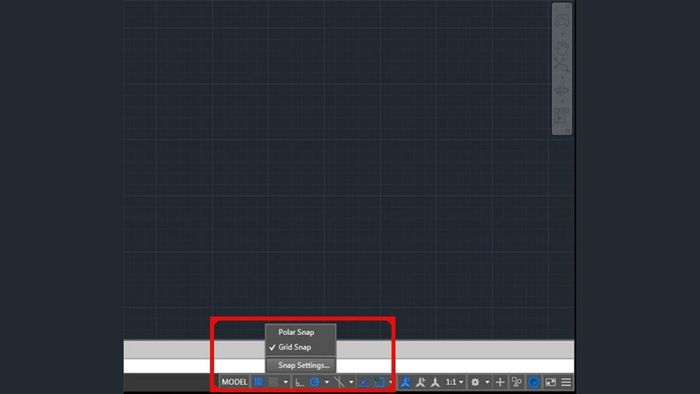

Bước 2: Chọn Grid Snap để mở bảng tùy chọn.
Bước 3: Tiếp theo, chọn chế độ bật (On) hoặc tắt (Off) và điều chỉnh các thông số khác tùy vào yêu cầu của bạn.
Lệnh bo góc trong CAD là công cụ cực kỳ hữu ích giúp cải thiện tính thẩm mỹ và độ chính xác trong các bản vẽ kỹ thuật. Nắm vững cách sử dụng lệnh bo góc vuông và chéo trong CAD, các tham số đi kèm và cách ứng dụng nó sẽ giúp bạn tiết kiệm thời gian và đạt được kết quả như mong muốn. Hãy thử áp dụng ngay để nâng cao hiệu quả công việc của bạn!
