Hướng dẫn sử dụng lệnh Boolean hiệu quả trong 3DsMax

Lệnh Boolean trong 3DsMax là một công cụ đắc lực giúp kết hợp hoặc loại bỏ các khối 3D khác nhau để tạo hình. Mặc dù thao tác không phức tạp, nhưng để đạt hiệu quả cao, người dùng cần nắm chắc nguyên lý hoạt động và cách xử lý các tình huống lỗi. Bài viết sau sẽ chỉ bạn cách sử dụng lệnh Boolean một cách chính xác và tối ưu, giúp việc thiết kế mô hình trở nên dễ dàng và linh hoạt hơn.

Tìm hiểu lệnh Boolean trong 3DsMax là gì?

Trong 3DsMax, lệnh Boolean là công cụ cho phép thực hiện các phép toán hình học giữa nhiều đối tượng 3D. Người dùng có thể sử dụng các thao tác như hợp (Union), trừ (Subtraction), giao (Intersection) hoặc cắt bỏ phần giao nhau (Cut) để xây dựng các hình dạng phức tạp từ những khối cơ bản như box, sphere, cylinder,…

Dù lệnh Boolean trong 3DsMax rất tiện lợi, nhưng nếu dùng sai cách, bạn có thể gặp các lỗi như hở mặt hoặc biến dạng mô hình. Hiểu rõ cơ chế hoạt động và áp dụng mẹo xử lý sự cố sẽ giúp quá trình dựng hình chính xác và chuyên nghiệp hơn.

Những thiết lập và thông số quan trọng trong lệnh Boolean

Để lệnh Boolean hoạt động hiệu quả trong 3DsMax, bạn cần không chỉ thao tác đúng mà còn hiểu chi tiết các thông số và tuỳ chọn. Chúng là yếu tố quyết định kết quả mô hình có mượt, chính xác và dễ tinh chỉnh hay không.

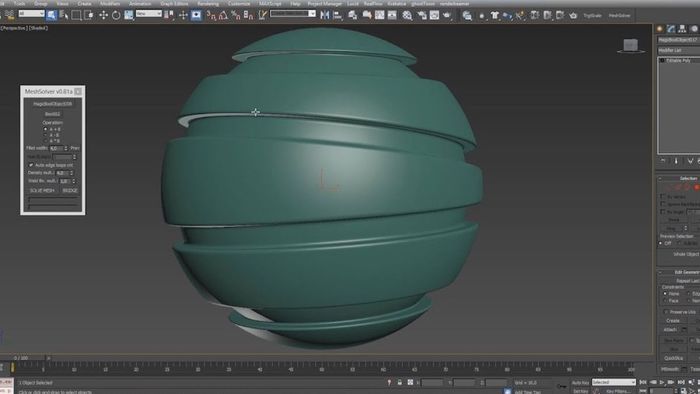

Operation (Phép toán) trong Boolean

Đây là phần cho phép bạn xác định kiểu thao tác giữa hai đối tượng. Gồm 3 tùy chọn: Union (hợp) để kết hợp thành một khối duy nhất, Subtraction (trừ) để loại bỏ phần giao nhau khỏi đối tượng chính, và Intersection (giao) để giữ lại phần chồng lắp. Lựa chọn đúng phép toán sẽ giúp bạn tạo hình nhanh chóng và chính xác.

Operand (Đối tượng tham chiếu)

Mục này cho phép bạn chọn đối tượng sẽ được dùng để thực hiện phép toán Boolean với mô hình đang thao tác.

• Pick Operand: Cho phép bạn nhấn vào một đối tượng khác trong khung nhìn để chọn làm toán hạng.
• Operand List: Các đối tượng toán hạng sau khi được chọn sẽ xuất hiện trong danh sách này. Bạn có thể chọn từng đối tượng để kiểm tra và tinh chỉnh các thông số tương ứng.
• Remove (Xóa): Dùng để loại bỏ đối tượng toán hạng khỏi danh sách đã chọn.

Parameters (Thiết lập thông số)

Mục Parameters cung cấp các thiết lập ảnh hưởng trực tiếp đến kết quả của phép toán Boolean, tùy chỉnh theo loại phép toán bạn chọn. Dưới đây là một số tuỳ chọn phổ biến:

• Refine: Tăng cường độ chi tiết bằng cách thêm đỉnh và cạnh cho bề mặt mượt hơn.
• Cookie Cutter: Giúp toán hạng cắt đúng theo hình dạng định sẵn.
• Keep Initial Operand(s): Giữ lại đối tượng toán hạng sau khi thực hiện phép toán.
• Create Boolean Object: Tạo một đối tượng mới chứa kết quả cuối cùng. Nếu tắt, kết quả sẽ được áp dụng trực tiếp lên mô hình hiện tại.

Update (Cập nhật kết quả)

Mục Update quyết định thời điểm hiển thị kết quả của lệnh Boolean trong khung nhìn làm việc của 3DsMax.

• Always (Luôn luôn): Kết quả sẽ được cập nhật ngay khi bạn thay đổi đối tượng hoặc thiết lập liên quan đến Boolean.
• When Rendering (Khi render): Kết quả Boolean chỉ xuất hiện khi bạn tiến hành render cảnh.
• Manually (Thủ công): Cần nhấn nút Update để xem kết quả sau mỗi lần chỉnh sửa.

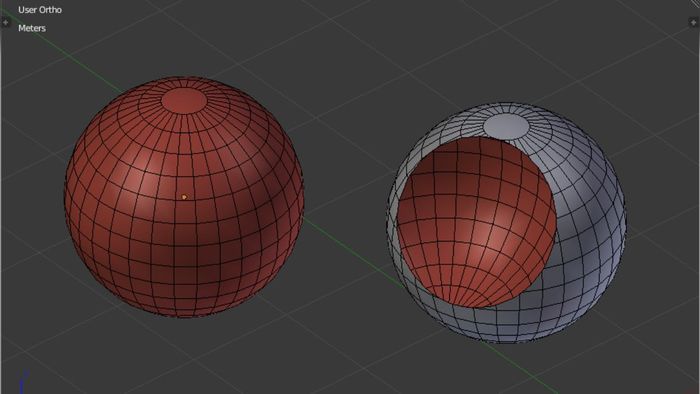

Display (Chế độ hiển thị)

Mục Display kiểm soát cách các đối tượng tham gia lệnh Boolean được hiển thị trong khung nhìn của 3DsMax.

• Result: Chỉ hiện phần kết quả cuối cùng của phép toán Boolean, các đối tượng gốc sẽ không hiển thị (trừ khi bạn bật tùy chọn "Keep Initial Operand(s)").
• Operands: Chỉ hiển thị các đối tượng được dùng để thực hiện phép toán.
• Both: Hiển thị đồng thời kết quả Boolean và các đối tượng toán hạng – hữu ích khi cần quan sát mối quan hệ giữa chúng.

Cách dùng lệnh Boolean trong 3DsMax từ A đến Z

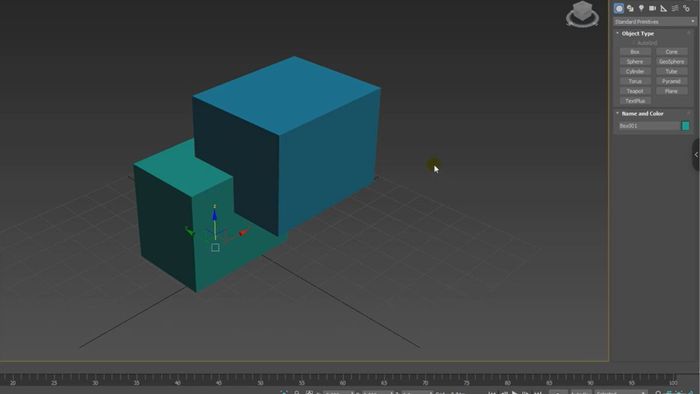

Bước 1: Tạo mới hoặc chọn hai đối tượng 3D trong khung nhìn. Đảm bảo chúng có vùng giao nhau để áp dụng phép toán Boolean hiệu quả.

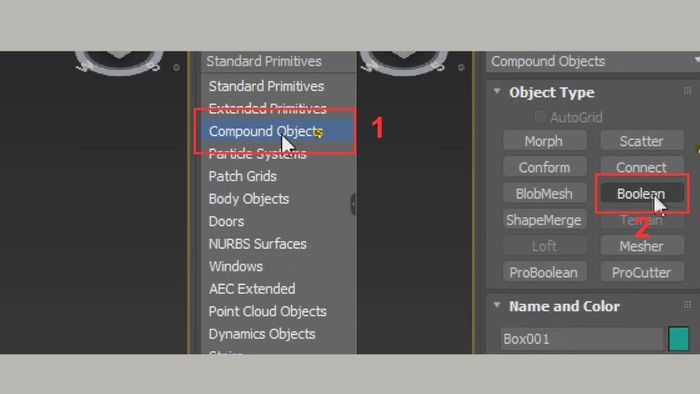

Bước 2: Truy cập vào mục Compound Objects rồi chọn lệnh Boolean.

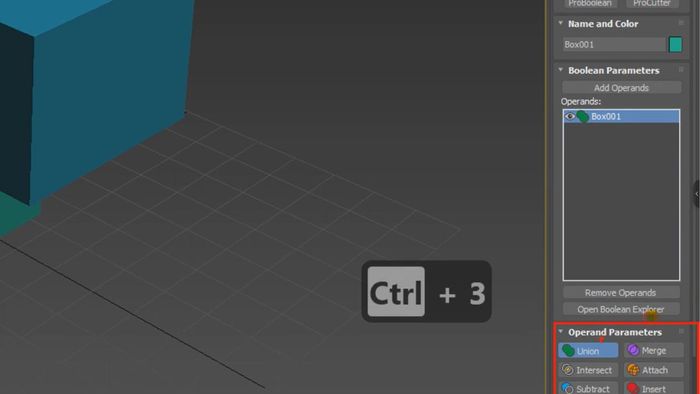

Bước 3: Trong phần Operand Parameters, chọn kiểu phép toán mong muốn:

• Union (hợp nhất)
• Subtraction (loại bỏ phần giao nhau)
• Intersection (giữ lại phần giao nhau)

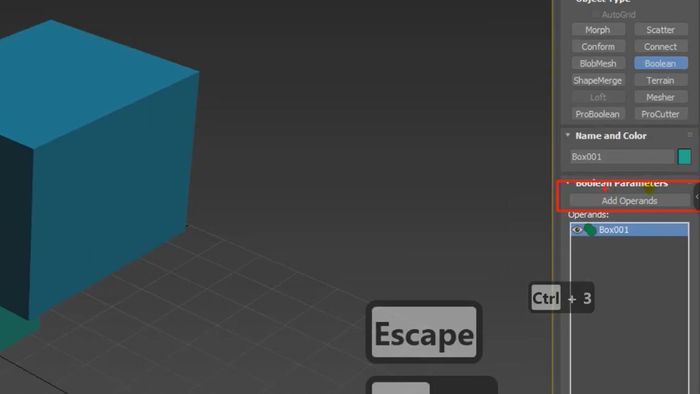

Bước 4: Nhấn vào Add Operand, sau đó chọn đối tượng cần thao tác trong viewport.

Khi thao tác với lệnh Boolean trong 3Ds Max, nhất là trên các mô hình phức tạp, hiệu năng máy tính đóng vai trò then chốt. Một chiếc laptop đủ mạnh không chỉ tăng tốc render mà còn giúp làm việc mượt mà, không giật lag. Dưới đây là một vài mẫu laptop lý tưởng dành cho dân thiết kế 3D, đặc biệt khi sử dụng Boolean và các công cụ dựng hình chuyên sâu:

Những lỗi phổ biến khi sử dụng lệnh Boolean

Khi làm việc với lệnh Boolean trong 3DsMax, người dùng dễ gặp tình trạng mô hình hiển thị sai lệch do lỗi hình học, hướng mặt không đúng hoặc thiết lập chưa chuẩn.

Lỗi cấu trúc lưới (Topology) không đạt chuẩn

Lưới bị vỡ, polygon sai chuẩn hoặc phân bố không đồng đều sẽ khiến lệnh Boolean thất bại hoặc cho kết quả méo mó. Các lỗi này thường xảy ra với mô hình nhập từ phần mềm khác hoặc bị chỉnh sửa quá nhiều. Nên dùng STL Check để kiểm tra và đảm bảo mọi polygon kín, đủ cạnh cần thiết.

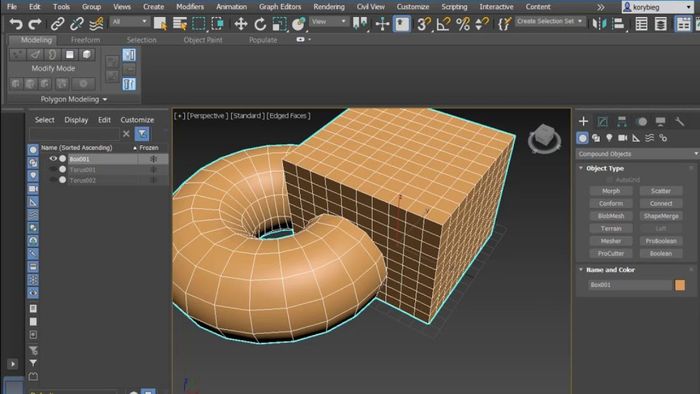

Lỗi hướng pháp tuyến (Face Normal) sai lệch

Một số bề mặt có thể bị đảo ngược hướng, khiến hệ thống xử lý sai chiều khối. Khi dùng lệnh Boolean trong 3DsMax, mô hình có thể bị biến dạng hoặc xuất hiện các khoảng trống bất thường. Bạn nên bật chế độ xem mặt sau (Backface Cull) để kiểm tra và điều chỉnh hướng bằng modifier Normal hoặc tính năng Flip trong Editable Poly.

Đối tượng không thực sự giao cắt (Intersection)

Nếu hai mô hình chỉ chạm hoặc nằm sát nhau mà không giao cắt thật sự, phép toán sẽ không tạo ra kết quả đúng. Trong nhiều trường hợp, phần mềm sẽ không thay đổi gì sau khi áp dụng lệnh. Cần kiểm tra kỹ và đảm bảo các đối tượng có phần chồng lấn rõ ràng để lệnh hoạt động hiệu quả.

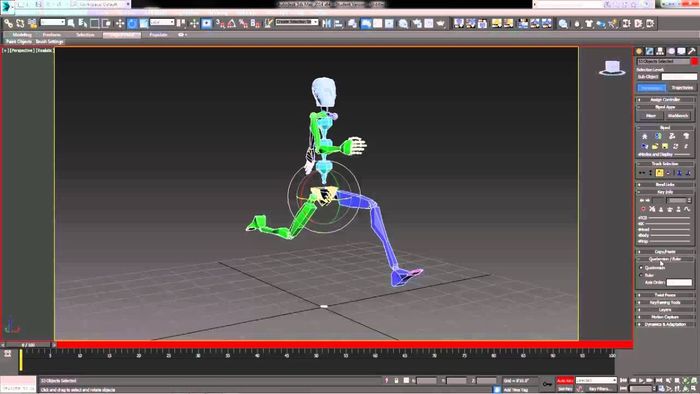

Lỗi khi Boolean các đối tượng quá phức tạp

Các mô hình có lượng polygon lớn hoặc dạng lưới hữu cơ (organic mesh) thường làm lệnh Boolean trong 3DsMax gặp khó khăn. Quá trình xử lý có thể chậm, phần mềm bị treo hoặc kết quả bị sai lệch. Trước khi thao tác, bạn nên dùng ProOptimizer để tối giản hoặc chia nhỏ các bước Boolean thay vì thực hiện cùng lúc.

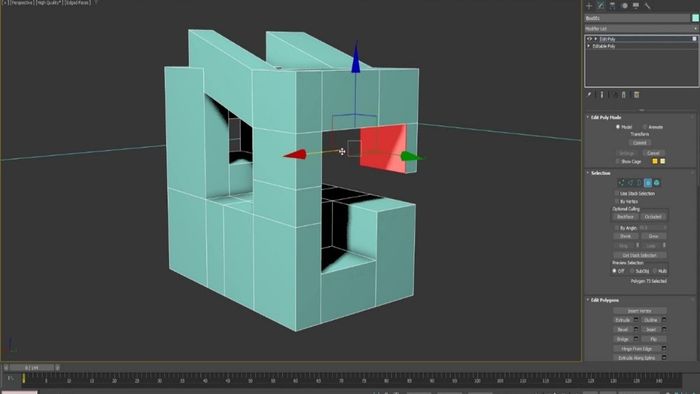

Lỗi “Đối tượng biến mất” (Disappearing Objects)

Sau khi chọn operand và thực hiện Boolean trong 3DsMax, một mô hình có thể bị ẩn hoặc mất hoàn toàn trong viewport. Lỗi Disappearing Objects thường do hướng mặt sai, dữ liệu hỏng hoặc cấu trúc mesh lỗi. Hãy thử đổi phép toán, kiểm tra Normal hoặc bật hiển thị operand trong bảng Modify để tìm nguyên nhân.

Một số mẹo hữu ích khi sử dụng lệnh Boolean trong 3Ds Max

Lệnh Boolean trong 3DsMax là công cụ hiệu quả giúp tạo hình nhanh trong không gian 3D. Để tận dụng tối đa và tránh lỗi kỹ thuật, bạn nên áp dụng một số nguyên tắc và thủ thuật quan trọng dưới đây.

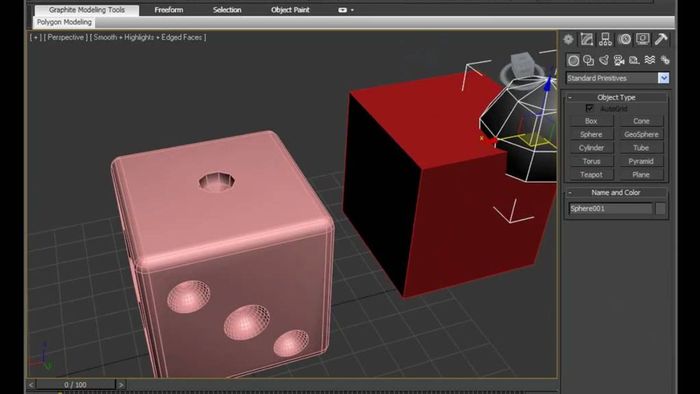

Chuẩn bị kỹ lưỡng đối tượng trước khi thực hiện Boolean

Chuẩn bị kỹ càng trước khi sử dụng lệnh Boolean trong 3DsMax là bước thiết yếu để tránh lỗi phát sinh. Hãy kiểm tra polygon, loại bỏ đỉnh thừa, mặt trùng hay lưới hở. Nếu hình học không chuẩn, quá trình Boolean dễ gặp sự cố như biến dạng, mất hình hoặc lưới rối. Nên tối ưu lưới trước khi thao tác.

Nắm vững các phép toán Boolean cơ bản

3DsMax cung cấp ba phép toán Boolean chính: Union (gộp), Subtraction (trừ), và Intersection (giao). Mỗi phép toán xử lý tương tác giữa hai đối tượng theo cách riêng. Hiểu rõ tính chất từng loại giúp tránh áp dụng sai, đảm bảo kết quả chính xác. Thực hành và quan sát trực tiếp là cách tốt nhất để làm quen.

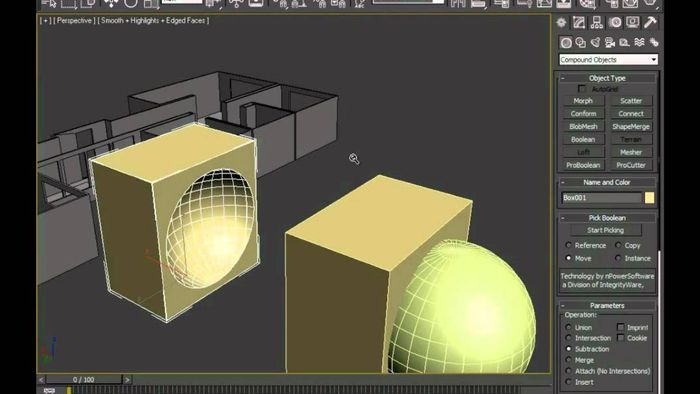

Áp dụng ProBoolean khi cần thiết

ProBoolean là công cụ nâng cao chuyên xử lý các mô hình có hình học phức tạp. Khi Boolean thông thường gặp lỗi hoặc gây treo phần mềm, hãy chuyển sang dùng ProBoolean để tận dụng các tùy chọn như lưới mềm, giữ cấu trúc, hoặc chia nhỏ các bước thao tác. Công cụ này cũng hỗ trợ undo nhanh và tương thích tốt với các modifier tiếp theo.

Chú ý kiểm tra cấu trúc lưới sau khi dùng Boolean

Sau khi thực hiện Boolean trong 3DsMax, cần rà soát kỹ lưới để tránh mặt thừa, polygon lỗi hoặc tam giác nhỏ dày đặc. Boolean thường sinh ra mesh phức tạp khó chỉnh sửa nếu không dọn dẹp kỹ. Sử dụng công cụ Retopology hoặc chuyển sang Editable Poly để làm mượt lưới, giúp quá trình dựng hình và rigging thuận tiện hơn.

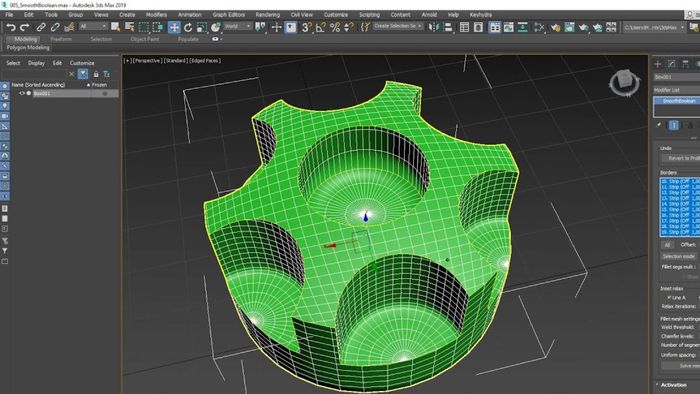

Kết hợp lệnh Boolean với các Modifier khác

Boolean trong 3DsMax hiệu quả hơn khi phối hợp cùng các modifier như Edit Poly, TurboSmooth hay Shell. Các modifier cho phép điều chỉnh hình học sau Boolean mà không làm hỏng mô hình gốc. Thay vì chỉnh sửa trực tiếp, bạn có thể dùng stack modifier để thử nhiều kết quả khác nhau và dễ dàng quay lại bước trước khi cần.

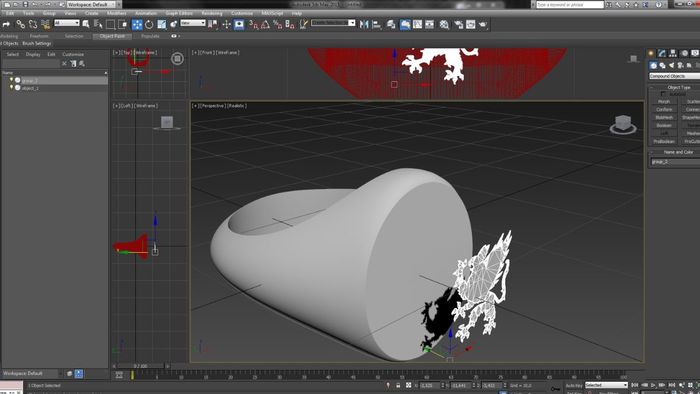

Thử nghiệm và làm quen với các tùy chọn Boolean để nâng cao hiệu quả

Trong bảng Modify của lệnh Boolean hoặc ProBoolean, bạn sẽ thấy nhiều tùy chọn như Imprint, Refine Edge hay Cookie Cutter – mỗi tùy chọn tác động khác nhau đến lưới. Hãy dành thời gian tìm hiểu kỹ từng mục để hiểu cách chúng vận hành. Khi nắm rõ, bạn sẽ xử lý các trường hợp phức tạp dễ dàng hơn và giảm thiểu thời gian hiệu chỉnh đáng kể.

Lưu ý khi thực hiện Boolean trên các mô hình phức tạp

Đối với những mô hình có chi tiết dày hoặc polygon quá nhiều, việc chạy lệnh Boolean một lần có thể gây lỗi. Bạn nên chia nhỏ công việc, thao tác từng phần và lưu bản sao dự phòng trước khi làm để tránh tình trạng phần mềm treo hoặc mất dữ liệu không thể phục hồi.

Để tận dụng tối đa sức mạnh lệnh Boolean trong 3DsMax, hãy hiểu rõ cách hoạt động, chọn phép toán phù hợp và chuẩn bị mô hình kỹ lưỡng. Kết hợp với các modifier linh hoạt và thường xuyên kiểm tra topology sẽ giữ cho mô hình ổn định. Sử dụng đúng cách, lệnh Boolean sẽ là công cụ đắc lực giúp bạn tiết kiệm thời gian và nâng cao hiệu quả thiết kế.
