Lệnh đo chiều dài trong CAD là công cụ quan trọng giúp người dùng kiểm soát kích thước và khoảng cách trong bản vẽ kỹ thuật. Đặc biệt, với những tính năng tiên tiến như lệnh đo chiều dài đường cong trong AutoCAD, bạn có thể thao tác dễ dàng trên các bản vẽ phức tạp, đảm bảo tính chính xác cao và tối ưu hóa hiệu quả công việc. Cùng khám phá chi tiết qua bài viết dưới đây!
Tại sao việc sử dụng lệnh đo chiều dài trong CAD lại quan trọng?
Lệnh đo chiều dài trong CAD là công cụ không thể thiếu để bảo đảm độ chính xác của các thông số kỹ thuật trong bản vẽ. Việc đo chiều dài đóng vai trò quan trọng trong việc duy trì tính chính xác trong công việc thiết kế, bao gồm các yếu tố như:
- Đảm bảo độ chính xác: Trong thiết kế kỹ thuật, sự chính xác của kích thước là yếu tố cực kỳ quan trọng.
- Tiết kiệm thời gian: Lệnh đo chiều dài trong AutoCAD giúp nhanh chóng xác định các kích thước phức tạp.
- Tăng tính chuyên nghiệp: Sử dụng lệnh đo chiều dài giúp bản vẽ đạt được tiêu chuẩn chuyên nghiệp, dễ dàng đọc và hiểu.
Khám phá lệnh TL đo chiều dài trong CAD
Lệnh đo chiều dài trong CAD (TL) là một công cụ mạnh mẽ cho phép đo tổng chiều dài của các đối tượng như đường thẳng, đường cong, hoặc chuỗi các đoạn thẳng liên tiếp. Công cụ này giúp người dùng tính toán nhanh chóng và chính xác, ngay cả với những bản vẽ phức tạp. Việc thành thạo lệnh TL sẽ giúp bạn kiểm tra và kiểm soát kích thước bản vẽ dễ dàng, từ đó nâng cao hiệu suất công việc.
Những lợi ích khi sử dụng lệnh TL đo chiều dài
Sau khi khám phá các khía cạnh cơ bản về lệnh đo chiều dài trong CAD, chắc chắn bạn sẽ nhận ra những điểm nổi bật và lý do vì sao công cụ này lại được ưa chuộng. Cùng tìm hiểu những ưu điểm vượt trội khi sử dụng lệnh đo chiều dài trong AutoCAD.
- Độ chính xác cao: Dù là đường thẳng hay đường cong phức tạp, lệnh đo chiều dài CAD luôn cung cấp kết quả chính xác tuyệt đối.
- Nhanh chóng: Chỉ với một vài thao tác đơn giản, bạn có thể hoàn tất quá trình đo chiều dài mà không cần phải thực hiện các phép tính thủ công.
- Giao diện dễ sử dụng: Lệnh đo chiều dài đường cong trong CAD được thiết kế một cách trực quan, dễ hiểu, phù hợp cho cả những người mới bắt đầu và các chuyên gia.
Hướng dẫn cách đo chiều dài bằng lệnh TL
Việc sử dụng lệnh đo chiều dài trong CAD sẽ trở nên dễ dàng nếu bạn nắm vững câu lệnh chính xác và biết cách nhập đúng. Hãy để Mytour chỉ bạn các bước nhập lệnh đo chiều dài trong CAD một cách chính xác.
- Bước 1: Kích hoạt lệnh TL: Gõ lệnh "AP" trong AutoCAD, sau đó nhấn phím Space trên bàn phím.
- Bước 2: Nhấn vào nút "Tải" để thêm file Lisp "TL" vào AutoCAD.
- Bước 3: Nhập lệnh "TL" để bắt đầu đo đạc. Sử dụng chuột để click vào đường thẳng hoặc nhóm các đoạn thẳng mà bạn muốn đo.

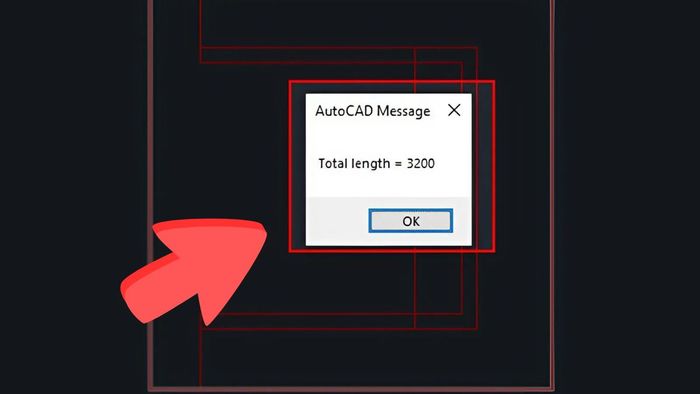

- Bước 4: Kiểm tra kết quả hiển thị: Lựa chọn các đối tượng cần đo và nhấn "Space" để xem kết quả ngay lập tức.
Các lệnh đo chiều dài trong AutoCAD
Khi sử dụng AutoCAD, việc đo chiều dài CAD không chỉ giới hạn ở một lệnh duy nhất. Tùy vào loại đối tượng và yêu cầu công việc, bạn có thể lựa chọn các lệnh phù hợp để thực hiện đo chiều dài một cách chính xác và hiệu quả. Dưới đây là các lệnh đo chiều dài phổ biến trong CAD mà bạn có thể áp dụng.
Lệnh đo kích thước cho các đoạn thẳng theo chiều ngang và dọc
Để đo kích thước các đoạn thẳng theo chiều ngang và dọc, lệnh Dimension là công cụ hữu ích giúp thực hiện nhanh chóng và chính xác. Dưới đây là các bước chi tiết để sử dụng lệnh đo chiều dài trong AutoCAD:
- Bước 1: Kích hoạt lệnh tạo kích thước: Gõ lệnh "D" và nhấn Enter để bắt đầu quá trình tạo kích thước.
- Bước 2: Cấu hình các thuộc tính cho đường kích thước và đường kéo dài: Bao gồm các thiết lập về màu sắc, kiểu nét vẽ, độ dày, khoảng cách, và các tùy chọn hiển thị khác.

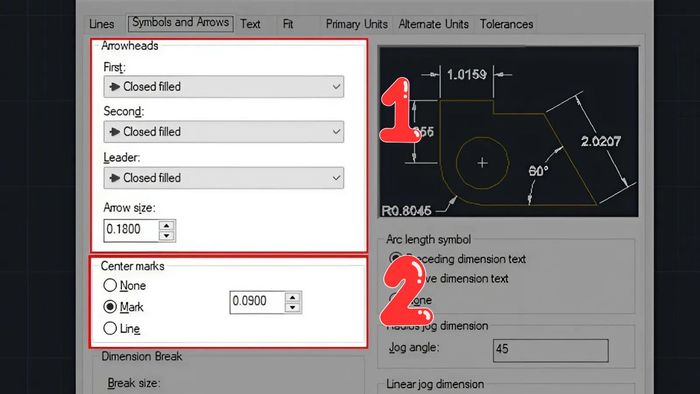

- Bước 3: Tùy chỉnh các biểu tượng mũi tên (Arrowheads) và điểm trung tâm (Center marks) cho các kích thước đo lường.

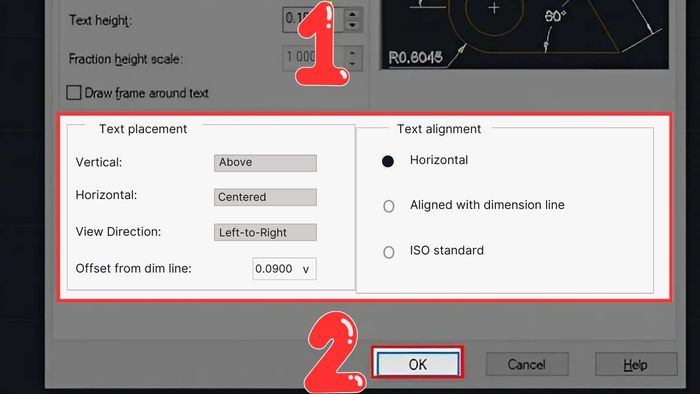

- Bước 4: Định dạng lại tab Text và hoàn thành thiết lập, nhấn OK để kết thúc.
Lệnh đo kích thước theo phương chéo trong AutoCAD
Trong các bản vẽ AutoCAD, không phải mọi đường thẳng đều song song với các trục ngang hoặc dọc. Đối với các đoạn thẳng nghiêng, việc đo kích thước theo phương chéo yêu cầu độ chính xác cao và công cụ phù hợp. Lệnh DIMANGULAR được tạo ra để đáp ứng nhu cầu này.

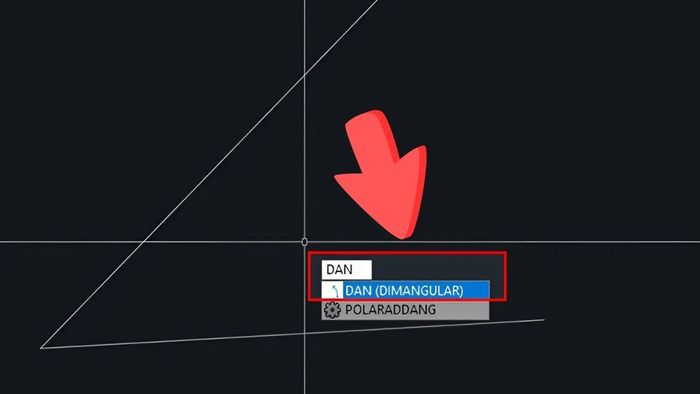

- Bước 1: Kích hoạt lệnh đo góc: Gõ lệnh "DAN" và nhấn Enter.
- Bước 2: Lựa chọn các đối tượng: Để xác định góc, bạn cần chọn lần lượt hai đường thẳng tạo thành góc đó.
- Bước 3: Xác định vị trí đặt kích thước: Kéo chuột đến điểm mong muốn để hiển thị kết quả và nhấn chuột để xác nhận.
Lệnh đo kích thước liên tục trong CAD
Khi bạn cần đo nhiều đoạn thẳng liên tiếp mà không muốn phải gọi lệnh đo mỗi lần, DIMCONTINUE chính là giải pháp lý tưởng. Công cụ này cho phép tạo ra một chuỗi kích thước liên tục, làm cho bản vẽ trở nên trực quan và dễ hiểu hơn.

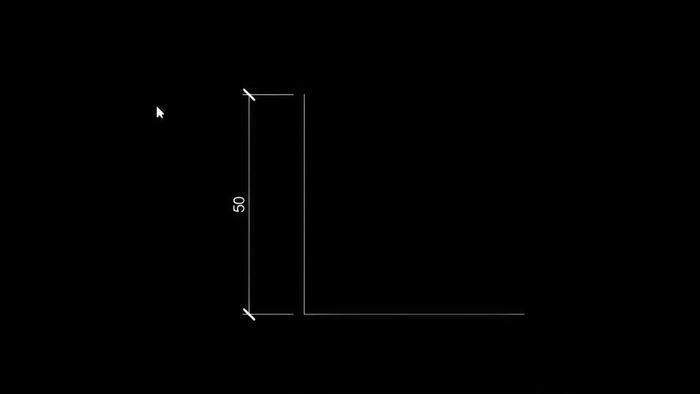

- Bước 1: Bắt đầu lệnh đo: Gõ lệnh "DLI" hoặc "DAL" và nhấn Enter để tiến hành đo đoạn thẳng đầu tiên.
- Bước 2: Tiến hành đo liên tục: Gõ lệnh "DCO" và nhấn Enter để tiếp tục đo các đoạn thẳng kế tiếp. Lần lượt chọn các điểm cần đo.
- Bước 3: Kết thúc quá trình đo: Nhấn Enter để hoàn tất lệnh đo.
Lệnh đo chiều dài đường cong trong CAD
Để đo chính xác chiều dài của đường cong, bạn cần sử dụng lệnh MEASURE – công cụ chuyên biệt và hiệu quả. Lệnh này không chỉ giúp đo lường chính xác mà còn tiết kiệm thời gian khi làm việc với các bản vẽ CAD.
- Bước 1: Khởi động lệnh đo: Gõ lệnh "MEASURE" vào thanh lệnh để kích hoạt tính năng đo.
- Bước 2: Lựa chọn các điểm trên đường cong: Nhấp vào các điểm cần đo trên đường cong theo thứ tự.
- Bước 3: Xem kết quả đo: Sau khi chọn xong các điểm, AutoCAD sẽ tự động tính toán và hiển thị tổng chiều dài của đường cong ngay trên màn hình.
Sử dụng lệnh đo chiều dài trong CAD không chỉ giúp bạn đảm bảo độ chính xác mà còn nâng cao chất lượng bản vẽ kỹ thuật. Các công cụ như lệnh đo chiều dài đường cong trong AutoCAD đem lại sự tiện lợi tối ưu, giúp bạn tiết kiệm thời gian và nâng cao hiệu quả công việc thiết kế. Hãy thường xuyên theo dõi Mytour để khám phá những mẹo hay giúp bạn tận dụng tối đa các tính năng mạnh mẽ của AutoCAD nhé!
