Trong ngành thiết kế kỹ thuật, lệnh phá khối trong CAD đóng vai trò thiết yếu, giúp tối ưu hóa quá trình chỉnh sửa và xử lý bản vẽ. Đặc biệt, phiên bản AutoCAD 2007 đã mang đến sự đơn giản và linh hoạt chưa từng có, giúp việc chỉnh sửa bản vẽ trở nên hiệu quả hơn. Trong bài viết này, Mytour sẽ bật mí những bí quyết giúp bạn sử dụng lệnh phá khối trong AutoCAD 2007 một cách chi tiết và hiệu quả.
Lệnh phá khối trong CAD là gì?
Lệnh phá khối trong CAD, hay còn gọi là Explode, là công cụ giúp phân tách các đối tượng đã được nhóm thành khối (Block). Lệnh này cho phép người dùng loại bỏ liên kết giữa các thành phần trong một Block, giúp chúng trở về trạng thái ban đầu để thuận tiện cho việc chỉnh sửa hoặc tái sử dụng.
Trong AutoCAD, lệnh phá khối đóng vai trò cực kỳ quan trọng khi bạn cần xử lý các đối tượng bị khóa hoặc muốn điều chỉnh chi tiết bên trong một Block. Sử dụng lệnh này không chỉ tiết kiệm thời gian mà còn nâng cao hiệu suất công việc, đặc biệt khi cần chỉnh sửa nhiều chi tiết nhỏ trong bản vẽ.
Lệnh phá khối trong AutoCAD không chỉ dùng để phá khối mà còn hỗ trợ tách rời các vật thể, giải phóng các đối tượng phức tạp. Đây là công cụ không thể thiếu, giúp người dùng tối ưu hóa quy trình thiết kế và hoàn thiện bản vẽ một cách nhanh chóng và chính xác.
Hướng dẫn chi tiết cách sử dụng lệnh phá khối trong CAD
Để chỉnh sửa hoặc phân tách các đối tượng trong bản vẽ một cách nhanh chóng, lệnh phá khối trong AutoCAD là giải pháp tối ưu. Lệnh này không chỉ giúp bạn phá vỡ các Block đã tạo mà còn làm cho quá trình thiết kế trở nên linh hoạt hơn. Đặc biệt, với phiên bản AutoCAD 2007, thao tác này được thực hiện một cách đơn giản và hiệu quả.
Bước 1: Khởi động phần mềm AutoCAD, sau đó mở tệp bản vẽ cần chỉnh sửa. Bạn có thể chọn Open trên màn hình chính hoặc sử dụng tổ hợp phím Ctrl + O để thực hiện nhanh.
Bước 2: Trên thanh lệnh (Command Bar), nhập X và chọn lệnh Explode từ danh sách hiển thị. Đây là bước đầu tiên để áp dụng lệnh phá khối trong AutoCAD.
Bước 3: Dùng chuột để chọn đối tượng hoặc khối cần phá. Hãy chắc chắn rằng bạn đã chọn đúng đối tượng cần chỉnh sửa để tránh tác động đến các phần khác của bản vẽ.
Bước 4: Nhấn Enter để thực hiện lệnh phá khối. Sau đó, bạn chỉ cần lưu lại bản vẽ để giữ nguyên các thay đổi đã thực hiện.
Với hướng dẫn chi tiết trên, việc sử dụng lệnh phá khối trong CAD 2007 trở nên đơn giản và thuận tiện hơn bao giờ hết. Thao tác này sẽ giúp bạn tối ưu hóa quy trình làm việc, đặc biệt khi xử lý các chi tiết thiết kế phức tạp và tinh xảo.
Để thao tác với lệnh phá khối trong CAD một cách mượt mà và đạt hiệu suất cao, một chiếc MacBook từ Apple sẽ là lựa chọn hoàn hảo. Bạn có thể khám phá các mẫu MacBook chính hãng với nhiều ưu đãi hấp dẫn tại Mytour ngay hôm nay. Tìm hiểu thêm!
Không phá được khối trong CAD thì phải làm sao?
Trong quá trình làm việc với AutoCAD, đôi khi bạn có thể gặp phải tình huống không thể phá khối (Block) dù đã sử dụng đúng lệnh. Đây thường là do Block đã bị khóa tính năng Exploding. Tuy nhiên, chỉ với một vài thao tác đơn giản, bạn có thể dễ dàng khắc phục vấn đề này một cách hiệu quả. Đặc biệt, đối với những người thường xuyên sử dụng lệnh phá khối AutoCAD, việc nắm rõ cách xử lý sẽ giúp công việc diễn ra suôn sẻ hơn.
Bước 1: Nhấn đúp chuột vào Block cần chỉnh sửa trong bản vẽ CAD. Khi bảng Edit Block Definition xuất hiện, chọn Block muốn phá và nhấn OK để tiếp tục.
Bước 2: Sử dụng tổ hợp phím Ctrl + 1 để mở bảng thuộc tính. Bảng này sẽ xuất hiện ở góc trên bên trái của giao diện AutoCAD.

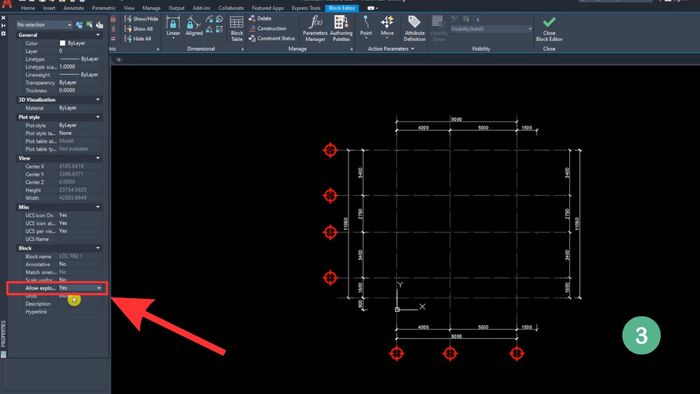

Bước 3: Cuộn xuống cuối bảng và tìm mục Block. Trong phần Allow exploding, thay đổi giá trị từ No thành Yes để kích hoạt tính năng phá khối.
Bước 4: Đóng cửa sổ chỉnh sửa bằng cách chọn Close Block Editor, sau đó nhấn Save để lưu lại các thay đổi. Kiểm tra xem lệnh phá khối trong CAD 2007 đã hoạt động chính xác hay chưa.
Với các bước trên, bạn có thể dễ dàng khắc phục vấn đề không phá được khối trong CAD, đảm bảo quá trình làm việc diễn ra liền mạch và hiệu quả.
Nắm vững cách sử dụng lệnh phá khối trong CAD không chỉ giúp bạn xử lý bản vẽ một cách nhanh chóng mà còn cải thiện đáng kể hiệu suất làm việc. Đối với người dùng AutoCAD 2007, việc áp dụng đúng các thủ thuật phá khối sẽ mang lại kết quả vượt trội. Hy vọng những chia sẻ trong bài viết sẽ giúp bạn nâng cao kỹ năng, tối ưu hóa quy trình làm việc và đạt được hiệu quả tối đa trong thiết kế.
