Lệnh Scale trong CAD là một công cụ cực kỳ quan trọng trong việc thay đổi kích thước các đối tượng trên bản vẽ, giúp bạn tối ưu hóa thiết kế. Việc làm quen và thành thạo công cụ này sẽ tăng cường hiệu quả công việc rất nhiều. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh Scale trong CAD, dễ hiểu cho người mới học!
Lệnh Scale trong CAD có chức năng gì?

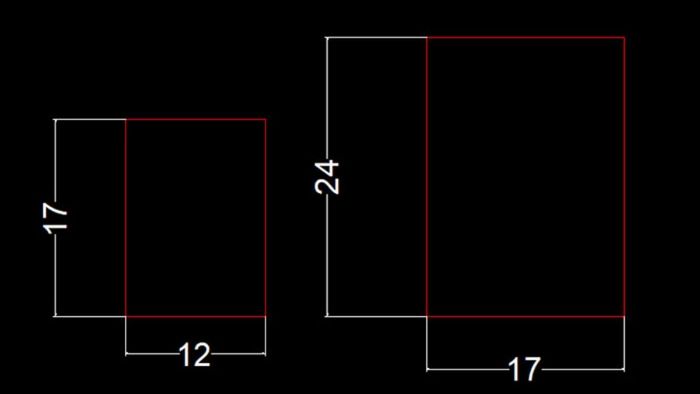

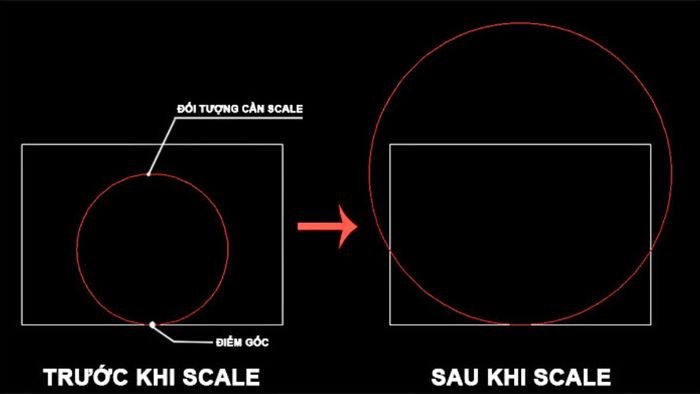

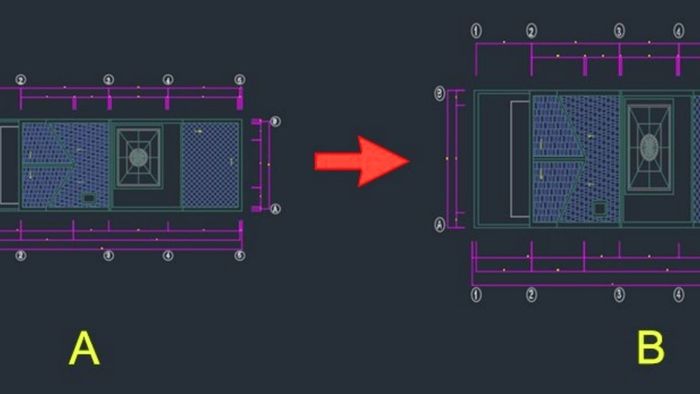

Lệnh Scale trong CAD cho phép bạn thay đổi kích thước các đối tượng trên bản vẽ, như phóng to hay thu nhỏ, mà không làm biến dạng tỉ lệ hình học. Đây là một công cụ quan trọng giúp đảm bảo tính đồng nhất và chính xác trong thiết kế.
Chức năng này sẽ hỗ trợ bạn rất nhiều trong công việc và giúp tránh được các sai sót không đáng có. Việc hiểu rõ về lệnh Scale trong CAD sẽ giúp bạn thành thạo công cụ này và nâng cao năng suất thiết kế của mình.
Các ứng dụng của lệnh Scale trong thiết kế CAD
Lệnh Scale trong CAD đóng vai trò quan trọng trong việc hoàn thiện bản vẽ kỹ thuật chuyên nghiệp, cung cấp những ứng dụng như sau:
- Sử dụng lệnh phóng to hoặc thu nhỏ đối tượng trong CAD sao cho phù hợp với tỷ lệ bản vẽ mà không ảnh hưởng đến tính đồng nhất của thiết kế.
- Điều chỉnh kích thước các thành phần trong bản vẽ để đảm bảo tính tương thích giữa các phần trong tổng thể thiết kế.
- Tối ưu hóa quá trình in ấn bản vẽ sao cho đạt tỷ lệ chính xác theo yêu cầu.
- Hỗ trợ thiết kế các mẫu hình phức tạp, yêu cầu sự linh hoạt khi thay đổi kích thước các đối tượng.
Hướng dẫn sử dụng lệnh Scale cơ bản trong CAD
Để làm quen với công cụ thay đổi kích thước đối tượng, dưới đây là các bước hướng dẫn đơn giản cho người mới bắt đầu sử dụng lệnh Scale trong CAD:

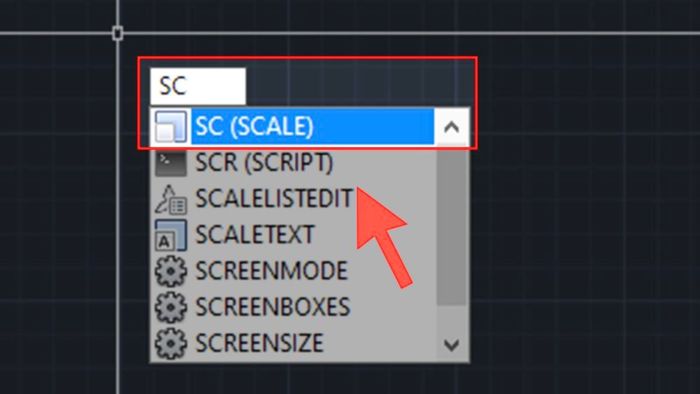

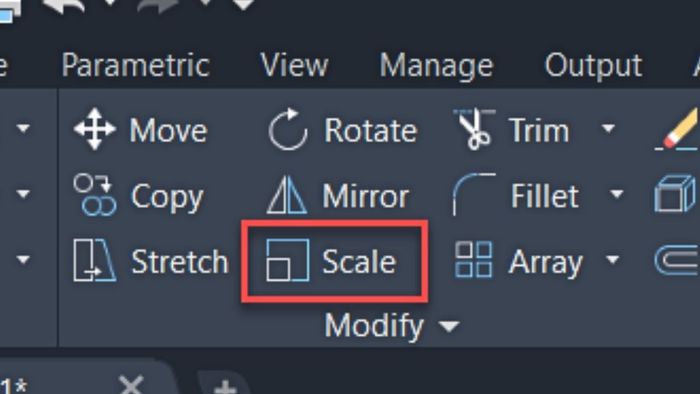

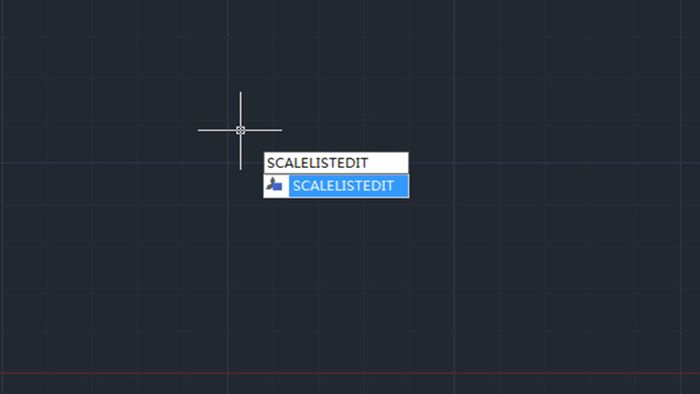

Bước 1: Mở giao diện AutoCAD, nhập lệnh SC vào dòng lệnh, sau đó nhấn Enter để kích hoạt lệnh.

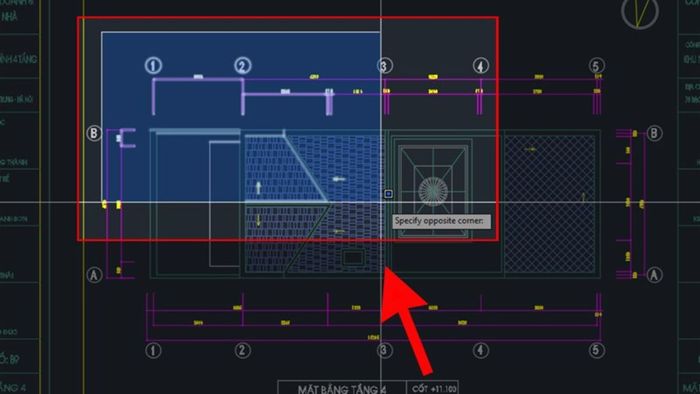

Bước 2: Chọn vùng đối tượng muốn thay đổi kích thước bằng cách quét chuột, sau đó nhấn Enter để xác nhận lựa chọn.

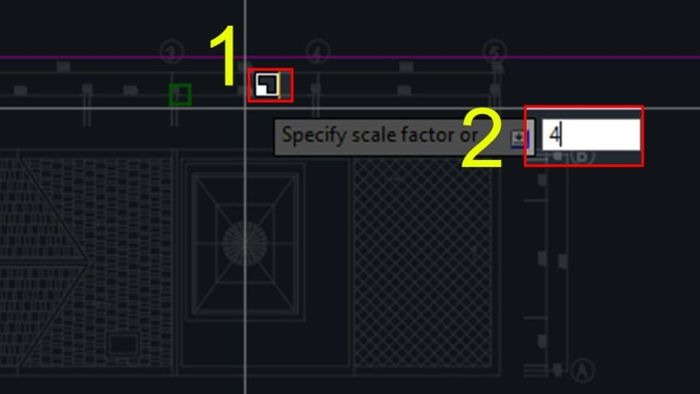

Bước 3: Chọn điểm gốc cho đối tượng bằng cách nhấp vào vị trí mong muốn, tiếp theo nhập hệ số tỷ lệ (Scale Factor) để phóng to hoặc thu nhỏ đối tượng, và cuối cùng nhấn Enter để hoàn thành thao tác.
Cách sử dụng lệnh Scale nâng cao trong CAD
Khi bạn đã nắm vững lệnh Scale cơ bản trong CAD, có thể nâng cao khả năng sử dụng với những tính năng mạnh mẽ hơn. Dưới đây là các bước giúp bạn sử dụng lệnh Scale nâng cao, mang lại hiệu quả tối ưu trong công việc thiết kế.
Sử dụng lệnh Scale trong CAD với tham số Reference
Để áp dụng lệnh Scale với tham số Reference trong CAD, bạn sẽ thay thế việc nhập tỷ lệ bằng cách chọn một tham chiếu cụ thể.

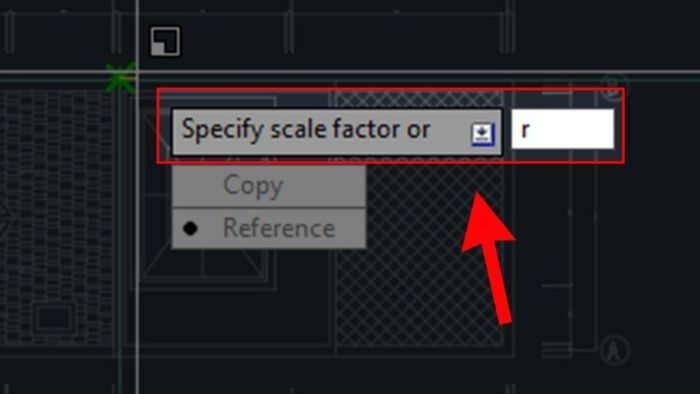

Bước 1: Chọn điểm gốc như trong bước 3 của hướng dẫn cơ bản, sau đó nhập R để kích hoạt tham số Reference.

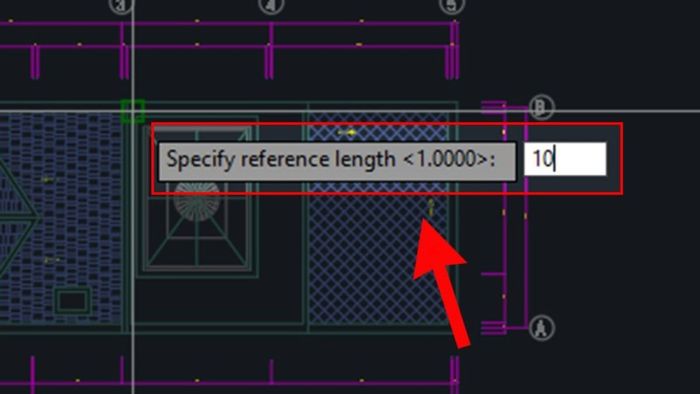

Bước 2: Trên dòng lệnh, chọn Specify the reference length để nhập chiều dài tham chiếu ban đầu rồi nhấn Enter.

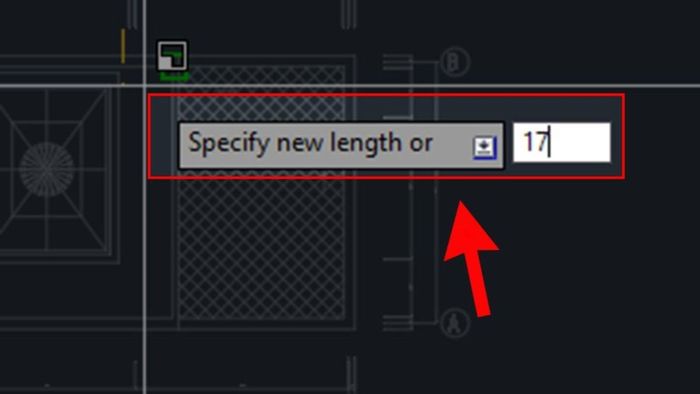

Bước 3: Tiếp theo, nhập Specify the new length, điền chiều dài mới và nhấn Enter.
Lệnh Scale đối với Blocks
Khi thao tác với Blocks, bạn cần chắc chắn rằng lệnh Scale trong CAD được sử dụng chính xác để duy trì tỷ lệ đồng đều cho các trục.

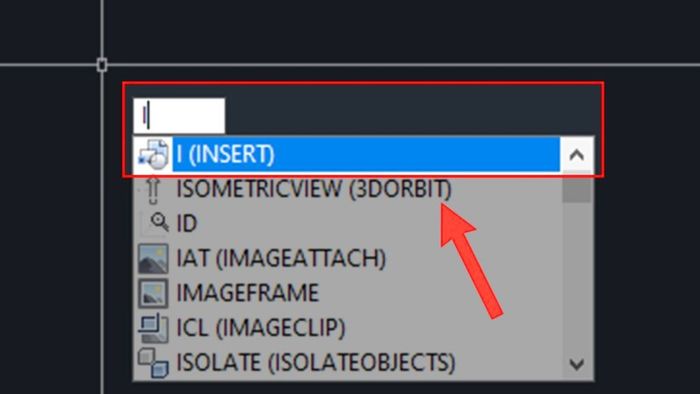

Bước 1: Nhập lệnh I (Insert), sau đó nhấn Enter.

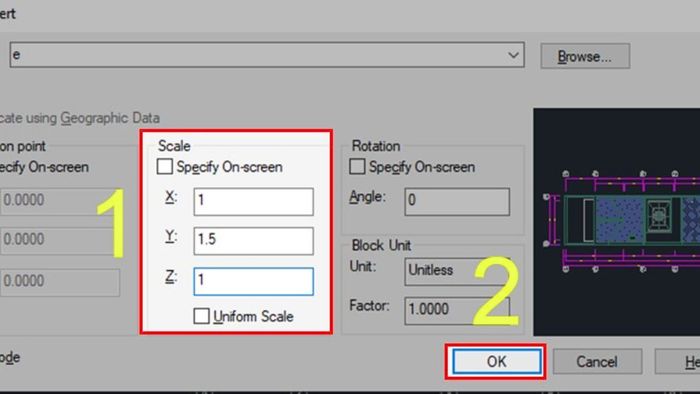

Bước 2: Chèn Block đã tạo và nhập hệ số tỷ lệ cho từng trục như: 1 cho trục X, 1.5 cho trục Y và giữ 1 cho trục Z.
Bước 3: Nhấn OK và kiểm tra kết quả, khi đó Block sẽ được scale theo tỷ lệ bạn đã thiết lập.
Lệnh Scale đối với file Xref và hình ảnh
Khi làm việc với các file Xref hoặc hình ảnh, bạn có thể dễ dàng thay đổi tỷ lệ của chúng để phù hợp với bố cục bản vẽ tổng thể.

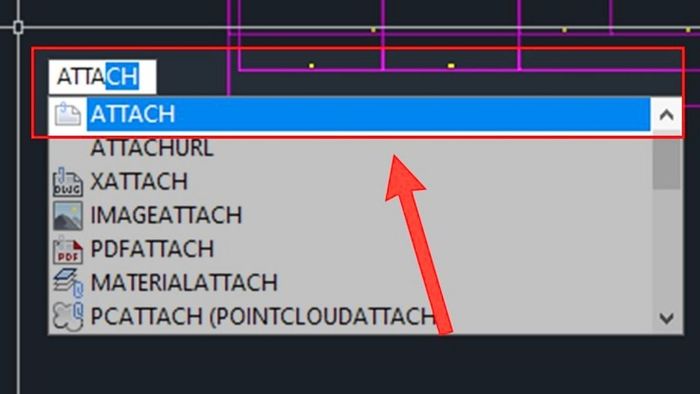

Bước 1: Gõ lệnh ATTACH → nhấn Enter.
Lệnh ATTACH là một lệnh quen thuộc trong CAD

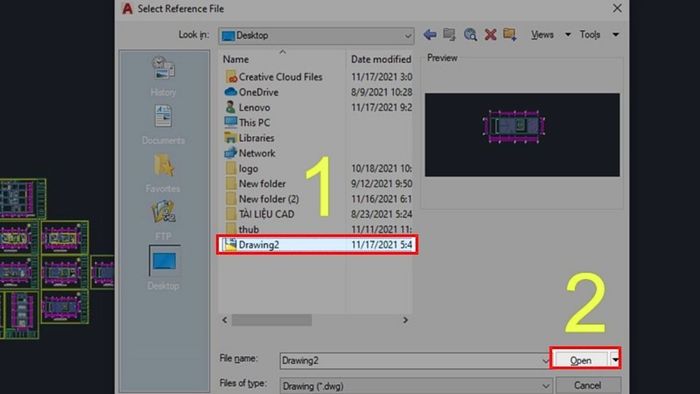

Bước 2: Lựa chọn file cần đính kèm → nhấn Open.

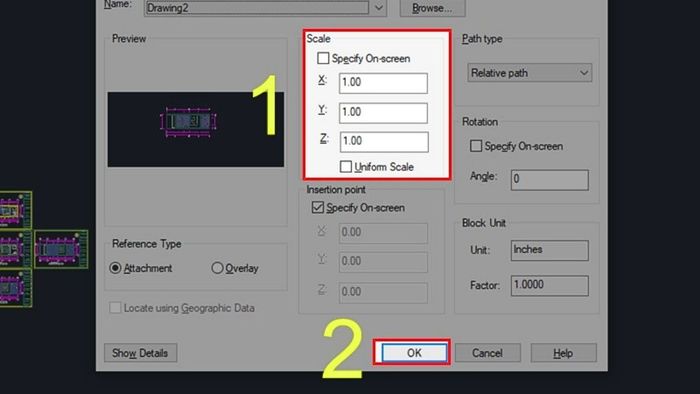

Bước 3: Trong cửa sổ Xref, điều chỉnh tỷ lệ cho từng trục theo nhu cầu và nhấn OK.

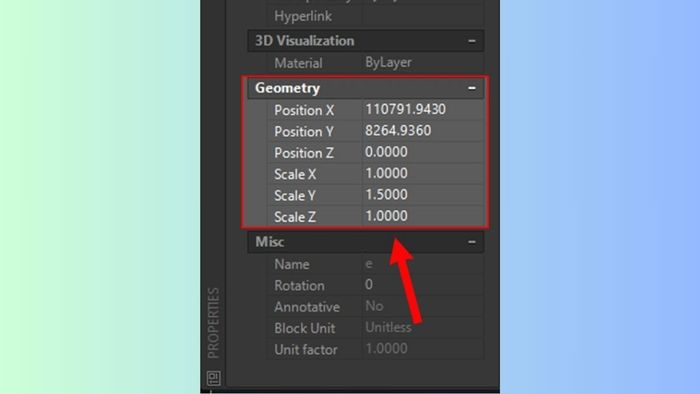

Bước 4: Sau khi đính kèm, bạn có thể thay đổi tỷ lệ Xref từ bảng thuộc tính Property Palette bằng cách ấn Ctrl + 1 và điều chỉnh tỷ lệ trong tab Geometry.
Lệnh Scale trong CAD cho Hatch

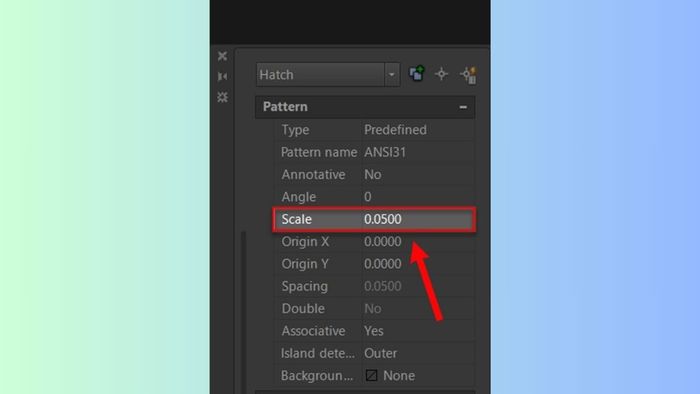

Để thay đổi tỷ lệ Hatch trong CAD, bạn chỉ cần mở bảng thuộc tính từ Property Palette, sau đó làm tương tự như khi chỉnh sửa với file Xref. Nhấn chuột phải vào đối tượng Hatch, chọn mục Properties để mở bảng thuộc tính. Tại mục Pattern, bạn có thể điều chỉnh tỷ lệ Hatch theo ý muốn. Sau khi hoàn tất, chỉ cần nhấn Enter để áp dụng thay đổi.
Những điều cần lưu ý khi sử dụng lệnh Scale trong CAD
Khi sử dụng lệnh Scale trong CAD, bạn cần chú ý một số yếu tố quan trọng để đảm bảo hiệu quả công việc, như chọn đúng điểm gốc và nhập đúng tỷ lệ cần thay đổi.
- Chọn điểm gốc chính xác: Việc xác định đúng điểm gốc là rất quan trọng để đảm bảo đối tượng được thay đổi kích thước đúng vị trí và hướng.
- Kiểm tra tỷ lệ Scale Factor: Hãy nhập đúng tỷ lệ để không làm sai lệch kích thước hay tỷ lệ bản vẽ, tránh gây lỗi trong quá trình vẽ.
- Giữ sự nhất quán: Tránh thay đổi tỷ lệ của những đối tượng đã có sự liên kết với các phần tử khác để không ảnh hưởng đến tổng thể bản vẽ.
- Kiểm tra lại trước khi in: Sau khi áp dụng lệnh Scale, bạn cần kiểm tra đối tượng xem có phù hợp với khung in và yêu cầu của bản vẽ không.
Các lỗi phổ biến khi sử dụng lệnh Scale trong CAD
Trong quá trình sử dụng lệnh Scale trong CAD, nhiều người dùng, đặc biệt là người mới, thường gặp phải các lỗi dẫn đến sai lệch kích thước hoặc phá vỡ tỷ lệ, từ đó gây khó khăn trong việc chỉnh sửa và ảnh hưởng đến chất lượng bản vẽ.
Đối tượng không thể Scale
Một lỗi phổ biến khi sử dụng lệnh Scale trong CAD là đối tượng không thay đổi kích thước như dự tính. Nguyên nhân chủ yếu có thể là do người dùng không chọn đúng vùng cần thay đổi tỷ lệ hoặc quên xác định điểm gốc chính xác.
Bên cạnh đó, vùng đối tượng có thể bị khóa hoặc chưa được tách rời khỏi nhóm. Để khắc phục, hãy kiểm tra kỹ đối tượng trước khi thực hiện lệnh và chắc chắn rằng chúng không bị ràng buộc bởi các thiết lập khác.
Tỷ lệ Scale không chính xác
Lỗi tỷ lệ không chính xác thường gặp khi người dùng nhập sai giá trị hệ số Scale Factor. Kết quả là đối tượng bị phóng to hoặc thu nhỏ quá mức, làm mất đi sự đồng nhất của bản vẽ.
Ngoài ra, nếu không chọn đúng điểm gốc hoặc áp dụng lệnh cho đối tượng đã liên kết, kết quả sẽ không chính xác. Để tránh điều này, hãy kiểm tra kỹ giá trị Scale Factor và luôn chọn điểm gốc hợp lý trước khi thực hiện lệnh.
Hy vọng qua bài viết này, bạn đã nắm rõ lệnh Scale trong CAD và cách sử dụng nó để tối ưu hóa bản vẽ. Khi hiểu rõ, bạn sẽ có chìa khóa để đạt được hiệu quả công việc cao hơn. Hãy lưu lại hướng dẫn sử dụng lệnh Scale trong CAD để thành thạo phần mềm và tạo ra những bản vẽ chuyên nghiệp hơn!
