Lệnh xoay trong CAD là công cụ rất quan trọng, giúp bạn thay đổi hướng các đối tượng trong bản vẽ mà không làm ảnh hưởng đến các thông số khác. Lệnh này thường được áp dụng trong thiết kế kỹ thuật, cho phép xoay đối tượng theo một góc cụ thể hoặc xoay quanh một điểm cố định. Mytour sẽ cung cấp hướng dẫn cụ thể về cách sử dụng các lệnh xoay trong AutoCAD, giúp bạn tối ưu công việc thiết kế.
Tổng quan về lệnh xoay trong CAD
Lệnh xoay trong AutoCAD là công cụ thiết yếu cho những người làm trong lĩnh vực thiết kế kỹ thuật. Khả năng xoay đối tượng theo góc xác định hoặc quanh điểm cố định giúp người dùng điều chỉnh vị trí và hướng của đối tượng một cách chính xác mà không làm thay đổi các yếu tố khác. Mytour sẽ cung cấp thông tin chi tiết về cách sử dụng lệnh xoay, cũng như lợi ích của nó trong quá trình thiết kế CAD.
Lệnh xoay trong CAD là gì?
Lệnh xoay trong AutoCAD là công cụ tuyệt vời, giúp người dùng thay đổi hướng các đối tượng trong bản vẽ một cách dễ dàng và linh hoạt. Với lệnh này, bạn có thể xoay các hình học đơn giản như đường thẳng, hình tròn, cũng như các đối tượng phức tạp theo một góc cố định hoặc quanh một điểm bất kỳ. Sử dụng lệnh xoay không chỉ giúp tiết kiệm thời gian mà còn đảm bảo độ chính xác cao trong việc điều chỉnh vị trí và hình dạng của các đối tượng trong bản vẽ.
Lợi ích khi áp dụng lệnh xoay (Rotate) trong CAD
Việc sử dụng lệnh xoay trong CAD mang lại nhiều lợi ích vượt trội, giúp tăng cường hiệu suất công việc và cải thiện chất lượng bản vẽ. Dưới đây là một số lợi ích nổi bật mà bạn có thể nhận thấy khi sử dụng công cụ này:
- Tiết kiệm thời gian: Giúp xoay và điều chỉnh đối tượng nhanh chóng mà không phải tạo lại từ đầu.
- Tăng độ chính xác: Đảm bảo các đối tượng xoay đúng theo góc và điểm cố định mà bạn chọn.
- Linh hoạt trong thiết kế: Thay đổi hướng của các đối tượng mà không làm thay đổi cấu trúc tổng thể của bản vẽ.
- Giảm thiểu lỗi thiết kế: Xoay đối tượng theo yêu cầu mà không gặp phải tình trạng lệch tỷ lệ hay biến dạng hình ảnh.
- Cải thiện quy trình làm việc: Điều chỉnh vị trí và hướng các đối tượng trong các bản vẽ phức tạp một cách dễ dàng.
Hướng dẫn cách sử dụng lệnh xoay trong CAD để thay đổi hướng đối tượng
Khi sử dụng phần mềm CAD, kỹ thuật xoay đối tượng là một yếu tố cơ bản nhưng vô cùng quan trọng, giúp bạn thay đổi hướng và vị trí của các đối tượng một cách chính xác. Lệnh xoay trong CAD không chỉ giúp di chuyển đối tượng mà còn giúp tiết kiệm thời gian và đảm bảo độ chính xác cao. Để tận dụng tối đa công cụ này, hãy theo dõi phần tiếp theo để nâng cao hiệu quả công việc và độ chính xác trong thiết kế của bạn.
Nếu bạn mới bắt đầu làm quen với phần mềm AutoCAD, việc sở hữu một chiếc laptop có cấu hình mạnh là rất quan trọng. Hãy tham khảo các dòng sản phẩm mới nhất và hấp dẫn tại Mytour.
Xoay đối tượng theo góc đã được xác định từ trước
Kỹ thuật xoay đối tượng theo góc đã được xác định trước là một kỹ năng quan trọng mà mọi người dùng CAD cần phải thành thạo. Lệnh xoay giúp bạn dễ dàng tạo ra những bản vẽ phức tạp, chính xác, đáp ứng đầy đủ yêu cầu thiết kế. Để thực hiện, bạn chỉ cần làm theo các bước hướng dẫn dưới đây:

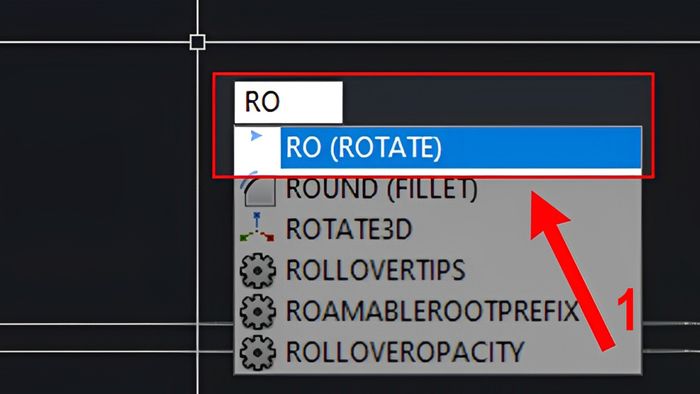

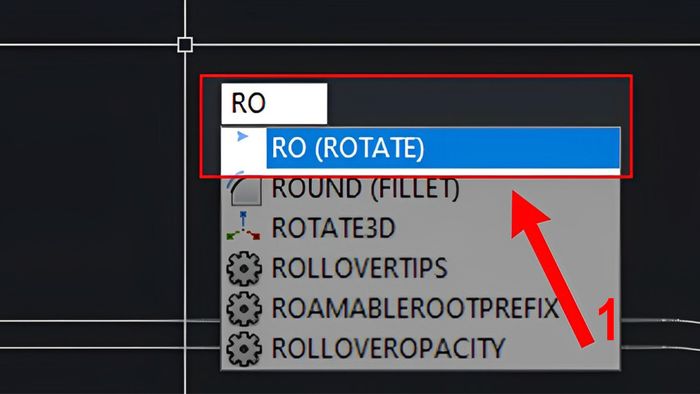

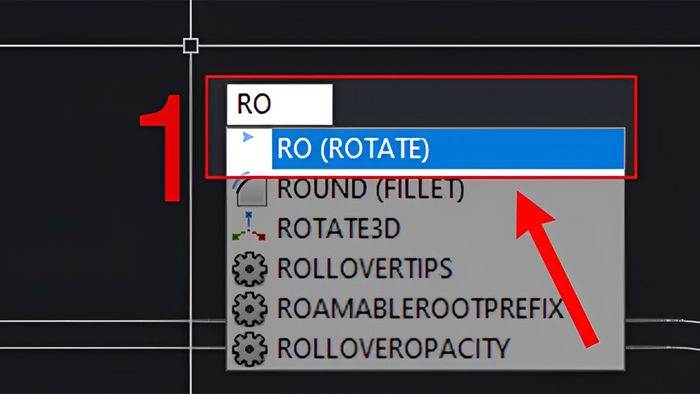

- Bước 1: Chọn đối tượng cần xoay trong bản vẽ. Nhập lệnh ROTATE hoặc RO vào thanh lệnh và nhấn Enter.

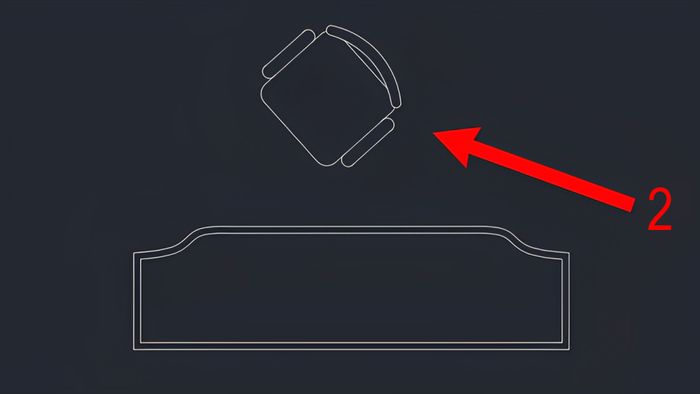

- Bước 2: Chọn điểm cần xoay và nhấn Enter.

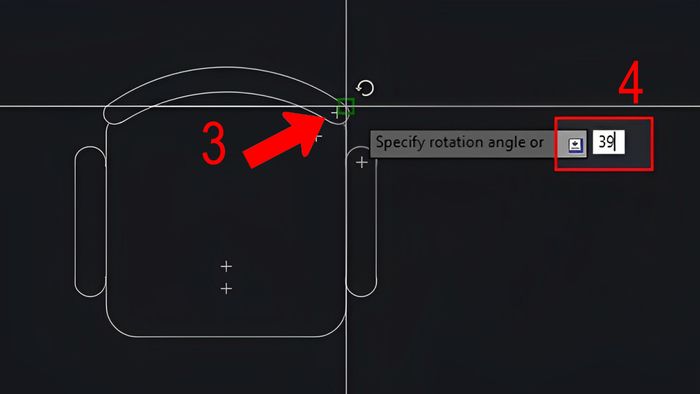

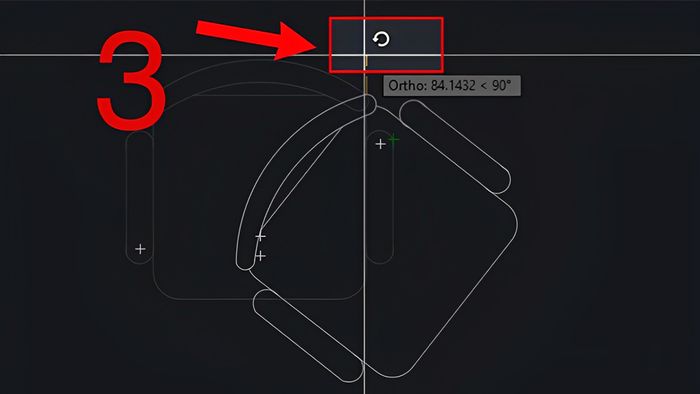

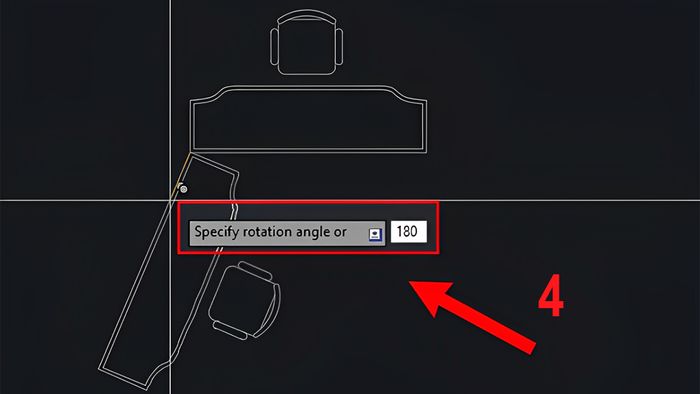

- Bước 3: Sử dụng các phím điều hướng hoặc kéo chuột để xoay đối tượng đến vị trí mong muốn. Bạn cũng có thể nhập giá trị góc chính xác (ví dụ: 39 độ) để đảm bảo độ chính xác cao trong quá trình xoay.
- Bước 4: Nhấn Enter để kết thúc thao tác xoay.
Thực hiện xoay đối tượng đến góc tuyệt đối mà bạn mong muốn
Để xoay đối tượng trong CAD theo góc tuyệt đối, bạn có thể làm theo các bước sau:

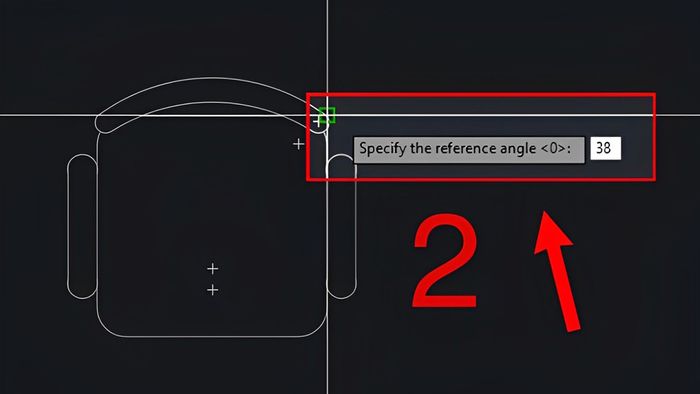

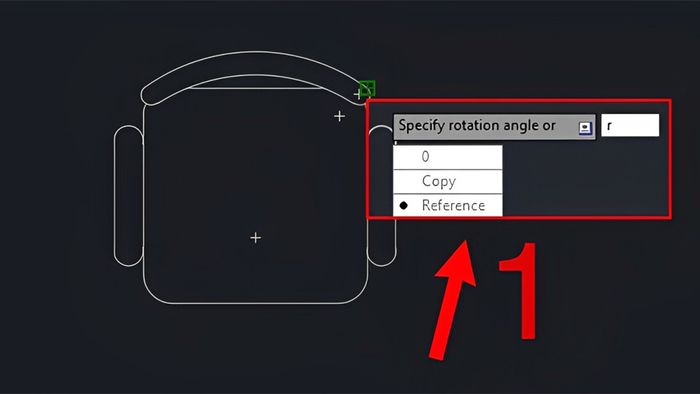

- Bước 1: Nhấn phím R để chọn Reference, sau đó nhấn phím Space.
- Bước 2: Nhập góc xoay tuyệt đối bằng đơn vị độ (ví dụ: 90, 180) và nhấn Space.
- Bước 3: Di chuyển chuột theo hướng bạn muốn xoay đối tượng, rồi nhấp chuột để hoàn tất lệnh xoay và kiểm tra kết quả.

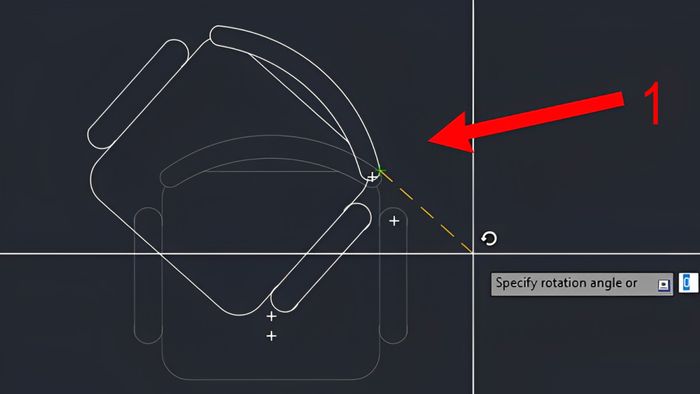

Sử dụng chuột để điều chỉnh và xoay đối tượng trực tiếp trong CAD
Điều chỉnh và xoay đối tượng trong CAD bằng chuột là cách đơn giản, trực quan giúp bạn thao tác nhanh chóng. Các bước thực hiện như sau:

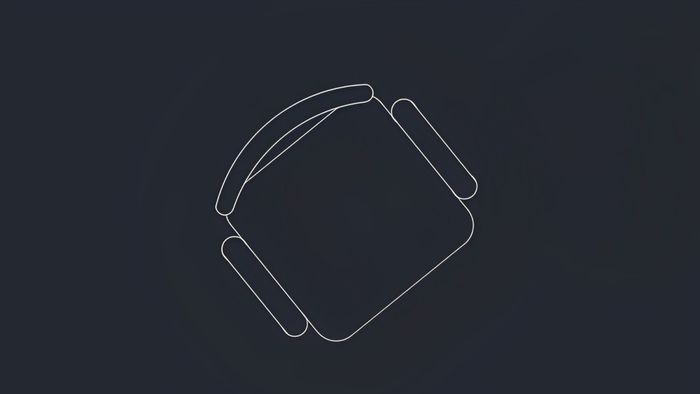

- Bước 1: Di chuyển chuột để thay đổi hướng xoay đối tượng, góc xoay sẽ được hiển thị trên màn hình.
- Bước 2: Nhấn Enter để hoàn thành và xem kết quả.
Phương pháp này giúp bạn thực hiện các thao tác nhanh chóng, rất hữu ích khi cần điều chỉnh ngay lập tức.
Xoay đối tượng sao cho phù hợp với một đối tượng khác

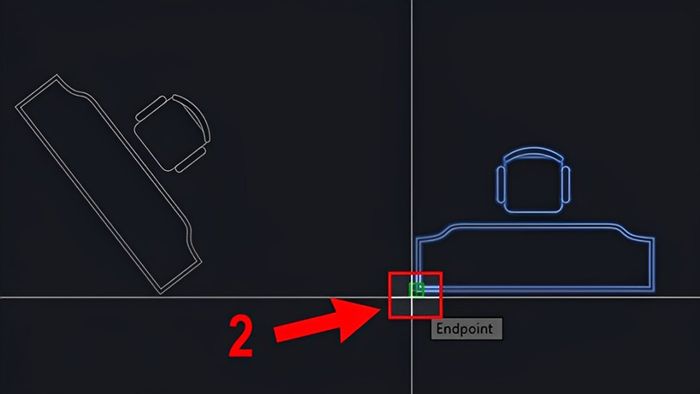

Nếu bạn cần xoay một đối tượng sao cho nó khớp với một đối tượng khác, sử dụng lệnh xoay trong CAD sẽ giúp bạn làm điều này một cách đơn giản và nhanh chóng. Giả sử có hai đối tượng A và B như trong hình, để xoay đối tượng B sao cho nó cùng hướng với đối tượng A, thực hiện các bước sau:
- Bước 1: Dùng lệnh RO (Rotate) để chọn đối tượng cần xoay, sau đó nhấn Space.
- Bước 2: Chọn đối tượng B, tiếp theo nhấn Space và xác định điểm gốc ban đầu.

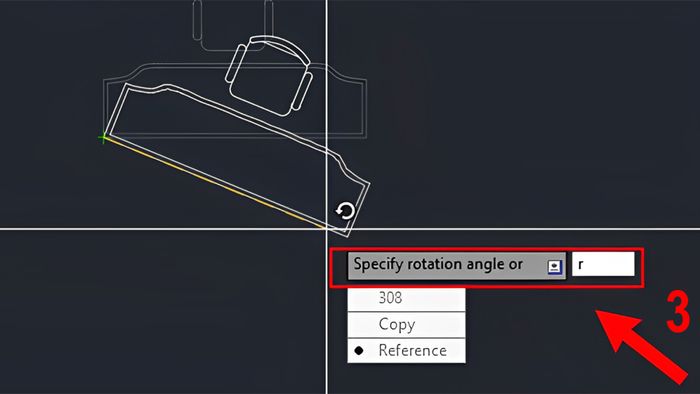

- Bước 3: Gõ lệnh Reference (R) trên thanh công cụ hoặc trong dòng lệnh.

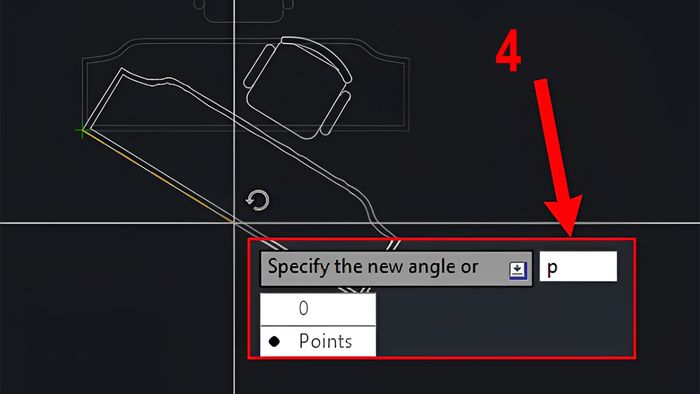

- Bước 4: Tại dấu nhắc lệnh Specify the new angle or [Points] <0>, bạn chọn điểm gốc, sau đó gõ P và nhấn Space.

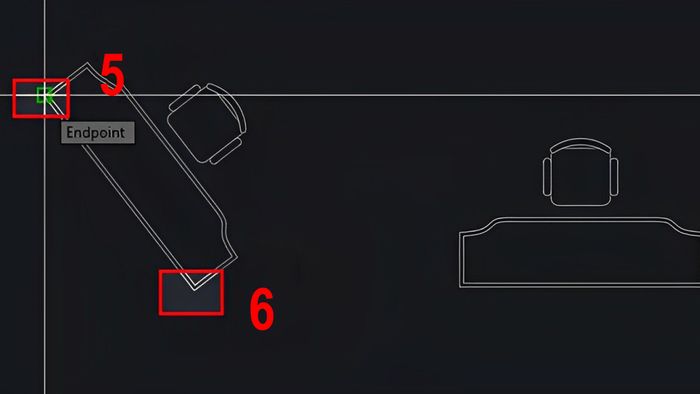

- Bước 5: Chọn điểm gốc ban đầu và điểm kết thúc trên đối tượng A.

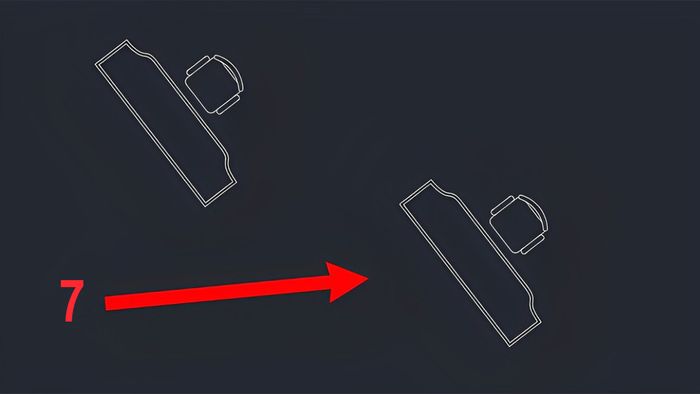

- Bước 6: Khi bạn chọn điểm trên đối tượng A, đối tượng B sẽ tự động xoay theo hướng của đối tượng A như trong ví dụ minh họa.
Tạo bản sao của đối tượng đã được xoay
Sau khi xoay một đối tượng trong CAD, nếu bạn muốn tạo một bản sao của đối tượng đó với góc xoay và vị trí tương tự, bạn có thể làm điều này rất nhanh chóng thông qua các lệnh sao chép.
- Bước 1: Nhập lệnh RO (Rotate), sau đó nhấn phím Space hoặc Enter.

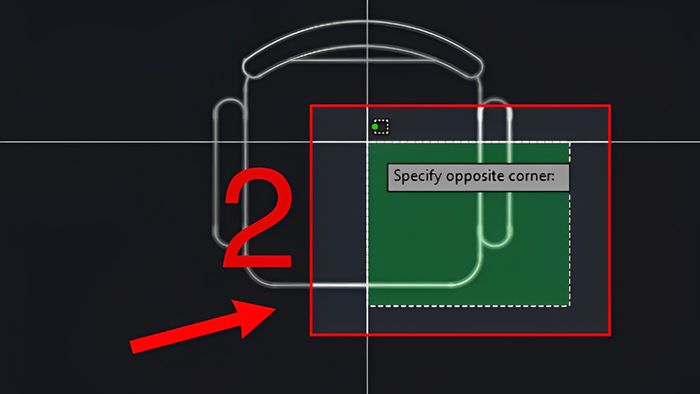

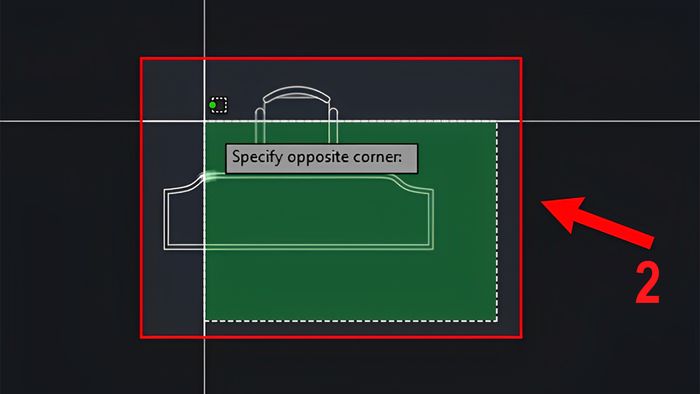

- Bước 2: Chọn đối tượng cần sao chép và xoay, sau đó nhấn Enter.

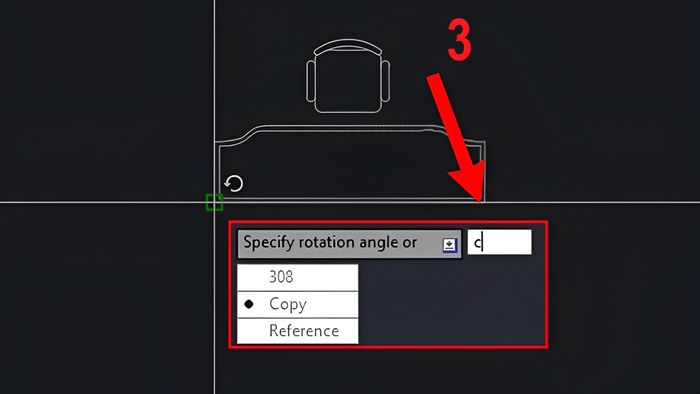

- Bước 3: Xác định điểm gốc của đối tượng, tiếp theo nhập C (Copy) và nhấn Space.
- Bước 4: Nhập góc xoay mà bạn mong muốn hoặc sử dụng chuột để xoay đối tượng, rồi nhấn phím Space.

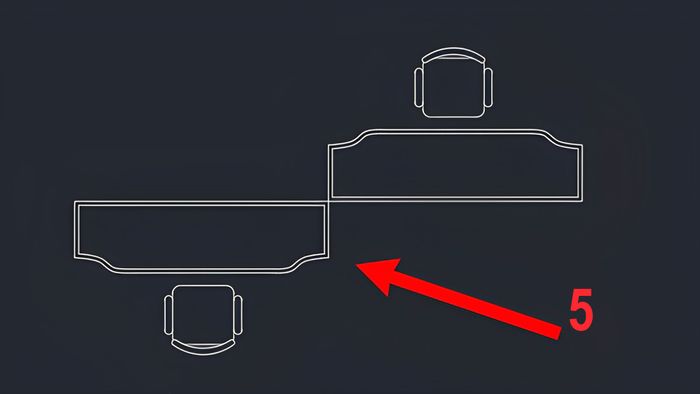

- Bước 5: Khi lệnh hoàn tất, bạn sẽ có một bản sao của đối tượng đã được xoay.
Lệnh xoay trong CAD là một trong những công cụ mạnh mẽ giúp bạn điều chỉnh bản vẽ dễ dàng và chính xác. Với các hướng dẫn chi tiết về cách sử dụng các lệnh xoay đối tượng trong AutoCAD, bạn sẽ có thể tự tin xoay và sửa đổi bản vẽ của mình một cách nhanh chóng. Hãy áp dụng những kỹ thuật này vào các dự án của bạn để đạt được kết quả tối ưu nhất. Chúc bạn thành công và tạo ra những bản vẽ hoàn hảo.
