Hướng dẫn thiết lập Sheetset trên AutoCAD đơn giản mà hiệu quả

Nếu bạn muốn quản lý bản vẽ kỹ thuật một cách tối ưu, việc nắm vững cách tạo Sheet Set trong CAD là vô cùng cần thiết. Công cụ này không những giúp sắp xếp bản vẽ khoa học mà còn đem lại sự chuyên nghiệp khi cần xuất hàng loạt bản vẽ. Bài viết sau sẽ hướng dẫn bạn cách tạo Sheet Set vừa nhanh gọn vừa đạt hiệu quả cao.

Khái niệm Sheet Set trong CAD

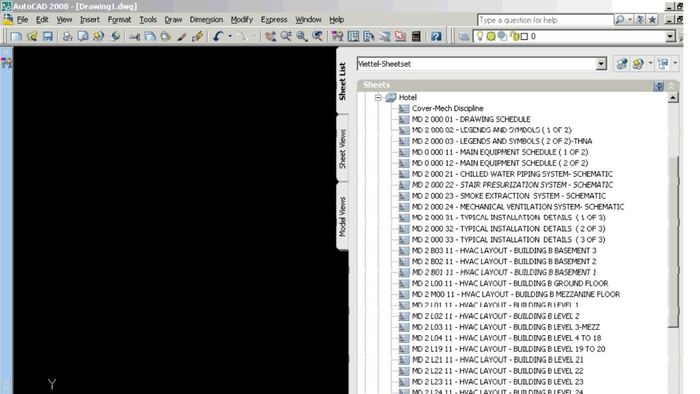

Sheet Set trong CAD là giải pháp quản lý toàn diện cho các bản vẽ thuộc cùng một dự án. Bằng cách tạo SheetSet, bạn có thể tích hợp các layout từ nhiều file riêng lẻ vào một bộ sưu tập thống nhất, từ đó dễ dàng kiểm soát, chỉnh sửa và in ấn đồng bộ.

Nhận thức được lợi ích này, nhiều kỹ sư đã áp dụng cách tạo SheetSet trong CAD nhằm tối ưu thời gian và nâng cao chất lượng bộ hồ sơ. Thành thạo kỹ thuật này không những giúp chuẩn hóa quy trình thiết kế mà còn cho phép in ấn đồng loạt với độ chính xác tuyệt đối.

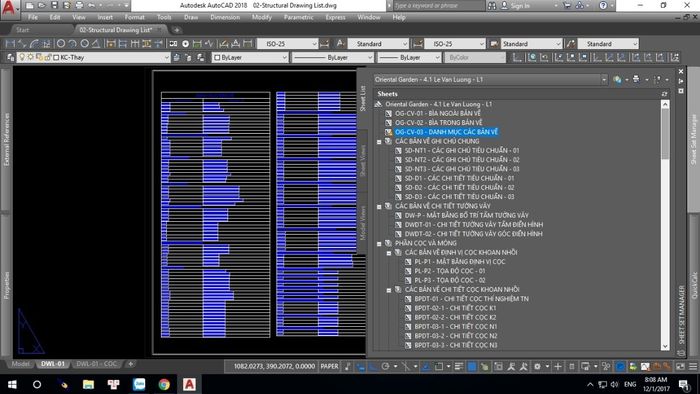

Những yếu tố cấu thành nên Sheet set

Trong quá trình thiết lập SheetSet trên CAD, người dùng cần nắm vững các thành phần chủ chốt để đảm bảo hiệu quả tổ chức và quản lý. Dưới đây là những thành phần cơ bản cấu thành một Sheet Set hoàn chỉnh:

• Tập tin Sheet Set (.dst): Đóng vai trò là file chính lưu trữ toàn bộ cấu trúc và các liên kết đến các bản vẽ thành phần.
• Sheet: Mỗi layout riêng biệt được nhập vào từ nhiều file CAD khác nhau.
• Subset: Hỗ trợ phân nhóm các sheet theo từng gói thầu hoặc giai đoạn thi công cụ thể.
• Mẫu Sheet Template: Giúp tạo nhanh các sheet mới theo tiêu chuẩn định dạng được thiết lập sẵn.
• Fields (Trường dữ liệu): Tự động cập nhật các thông tin như tiêu đề bản vẽ, ngày chỉnh sửa, số hiệu, đảm bảo tính đồng nhất cho cả bộ hồ sơ.
• Label & View: Cung cấp tính năng đánh dấu và trình bày các khung hình từ model space một cách linh hoạt.

Ứng dụng thực tế của Sheetset trong CAD

Sau khi hiểu rõ các thành phần cấu thành SheetSet trong CAD, chúng ta cần khám phá những ứng dụng thực tế của công cụ này trong quá trình làm việc. Việc thiết lập SheetSet không chỉ giúp hệ thống hóa bản vẽ mà còn mang đến nhiều ưu điểm vượt trội trong công tác quản lý và xuất dữ liệu như sau:

Hệ thống hóa bản vẽ một cách khoa học

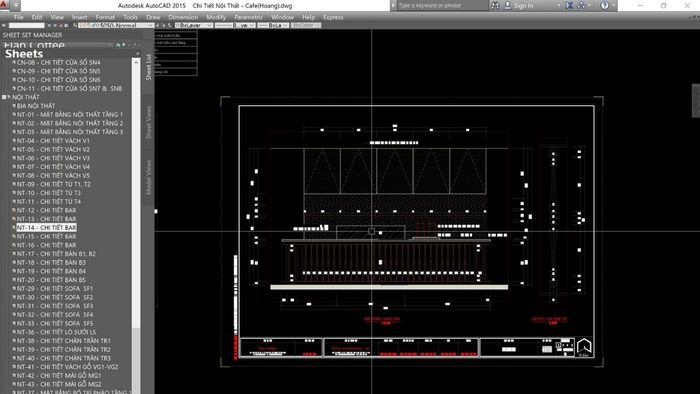

Nhờ tính năng SheetSet trong CAD, người dùng có thể kiểm soát toàn bộ bộ hồ sơ từ một file chính duy nhất thay vì phải xử lý rời rạc từng file. Cách làm này giúp tổ chức công việc bài bản, hạn chế sai sót giữa các phiên bản. Đối với dự án có số lượng bản vẽ lớn, việc phân loại bằng Subset giúp tra cứu và quản lý thuận tiện hơn rất nhiều.

Tự động cập nhật thông tin khung tên và tiêu đề bản vẽ

Ưu điểm nổi bật khi sử dụng SheetSet trong CAD là tính năng tự động điền các thông tin quan trọng như tên bản vẽ, số hiệu, người thiết kế vào khung tên. Thông qua việc áp dụng các trường dữ liệu (Fields), mọi thay đổi sẽ được cập nhật đồng bộ trên toàn bộ hệ thống bản vẽ. Phương pháp này không những giảm thiểu thời gian nhập liệu mà còn đảm bảo tính chính xác khi cần chỉnh sửa nhiều layout cùng lúc.

In ấn và xuất file hàng loạt thuận tiện

Sheet Set giúp quá trình in ấn hoặc xuất PDF nhiều bản vẽ trở nên cực kỳ đơn giản chỉ với vài thao tác. Sau khi thiết lập SheetSet trong CAD, bạn có thể in hàng loạt mà không cần mở từng file riêng biệt nhờ hệ thống đã được sắp xếp khoa học. Điều này vô cùng hữu ích trong giai đoạn nghiệm thu, giúp đảm bảo tính đồng bộ của hồ sơ và nâng cao hiệu quả công việc cho đội ngũ thiết kế.

Tự động hóa việc tạo mục lục bản vẽ

Một ưu điểm nổi bật khác của SheetSet trong CAD là khả năng tự động sinh mục lục với cơ chế cập nhật theo thời gian thực. Mọi thay đổi như thêm mới, xóa bỏ hay chỉnh sửa tên bản vẽ đều được phản ánh ngay lập tức trên bảng mục lục. Tính năng này không chỉ giúp người dùng dễ dàng tra cứu thông tin mà còn thể hiện tính chuyên nghiệp trong cách trình bày tài liệu kỹ thuật.

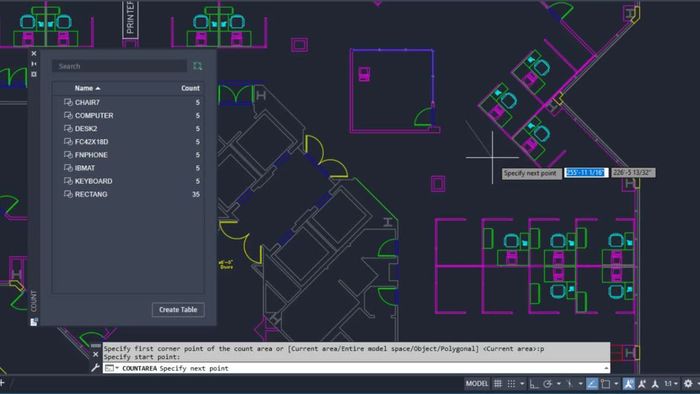

Nâng cao hiệu quả làm việc nhóm và chia sẻ dữ liệu

Trong môi trường làm việc nhóm, Sheet Set giúp các thành viên có thể cùng truy cập và chỉnh sửa đồng thời mà không gây xung đột. Thay vì phải chia sẻ nhiều file riêng lẻ, bạn chỉ cần gửi một file chính duy nhất. Khi áp dụng cách tạo SheetSet trong CAD, quy trình làm việc sẽ trở nên đồng bộ hơn giữa các bộ phận, đồng thời tăng tốc độ phản hồi trong quá trình phối hợp.

Kiểm soát Xrefs và các tài nguyên đồ họa

Trong các dự án CAD, việc sử dụng nhiều file tham chiếu (Xref), khối block và mẫu template là điều không thể tránh khỏi. SheetSet trong CAD tự động duy trì đường dẫn ổn định cho các thành phần này, giảm thiểu nguy cơ lỗi mất liên kết khi thay đổi vị trí file. Nhờ đó, việc quản lý toàn bộ tài nguyên phụ trợ trở nên đơn giản hơn, đảm bảo tính nhất quán cho dự án và tiết kiệm thời gian xử lý sự cố.

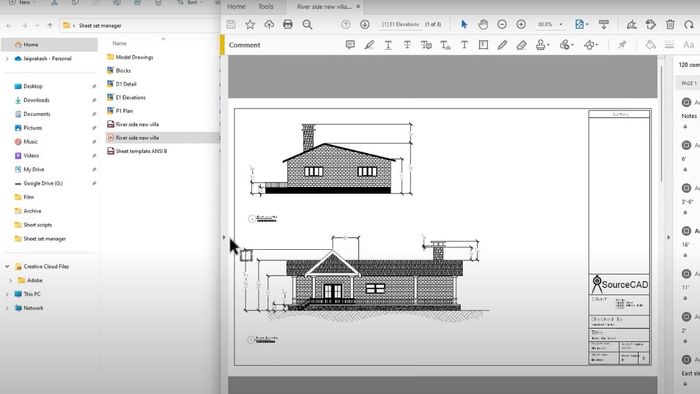

Hướng dẫn từng bước thiết lập sheetset trong AutoCAD

Sau khi nắm được những ưu điểm và cách thức hoạt động của Sheet Set, bạn có thể thực hành ngay hướng dẫn tạo SheetSet trong CAD để ứng dụng vào công việc. Dưới đây là quy trình từng bước thực hiện việc tạo SheetSet trong CAD một cách hiệu quả.

Bước 1: Khởi động Sheet Set Manager và tạo bộ Sheet Set mới

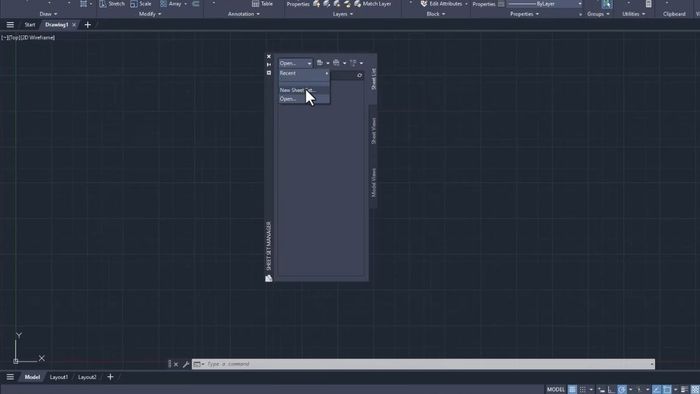

Để khởi tạo SheetSet trong CAD, trước tiên cần mở công cụ Sheet Set Manager bằng cách nhập lệnh SSM trong command line. Tại cửa sổ hiển thị, chọn Sheet List -> Open -> New Sheet Set để bắt đầu tạo một bộ Sheet Set hoàn toàn mới.

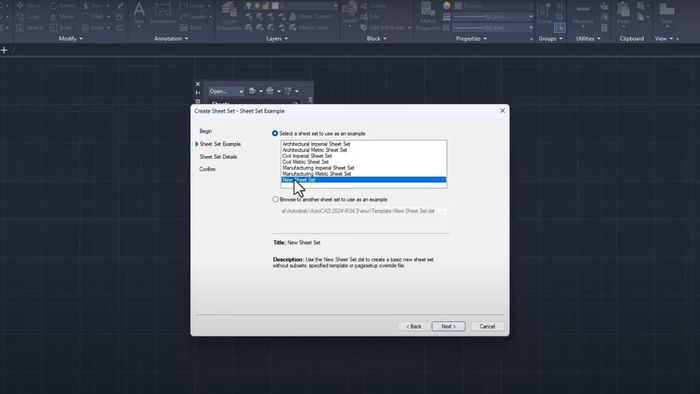

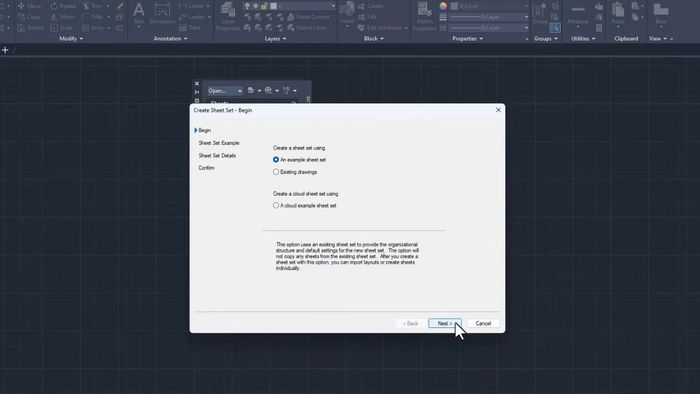

Ở bước này, bạn đánh dấu chọn mục An example set sheet rồi nhấn Next. Tiếp theo, tại phần Select a sheet set to use an example, bạn chọn New Sheet List và tiếp tục nhấn Next để sang bước kế tiếp.

Để thực hiện tạo SheetSet trong CAD một cách tối ưu, việc trang bị hệ thống máy tính đủ mạnh là yếu tố quan trọng. Một chiếc laptop cấu hình cao sẽ giúp xử lý mượt mà các file thiết kế dung lượng lớn, tránh tình trạng giật lag. Dưới đây là gợi ý các dòng MacBook đáp ứng tốt nhu cầu làm việc với CAD:

Bước 2: Thiết lập thông số cho Sheet set

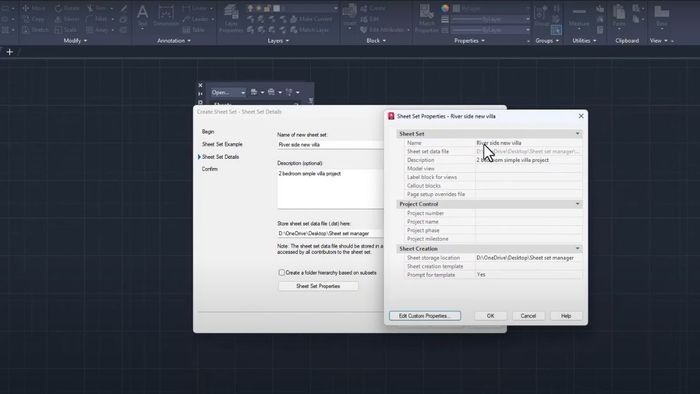

Sau đó, bạn chọn Sheet Set Properties để nhập các thông tin quan trọng bao gồm: tên công trình, đường dẫn lưu file .dst, thông tin người thiết kế, đơn vị thi công... rồi xác nhận OK. Những dữ liệu này sẽ tự động hiển thị trên bản vẽ khi bạn áp dụng trường dữ liệu (Fields). Khi tạo SheetSet trong CAD, việc cấu hình thuộc tính giúp đảm bảo tính nhất quán, hạn chế nhầm lẫn trong quá trình in ấn và bàn giao công trình.

Bước 3: Nhập bản vẽ vào Sheet set

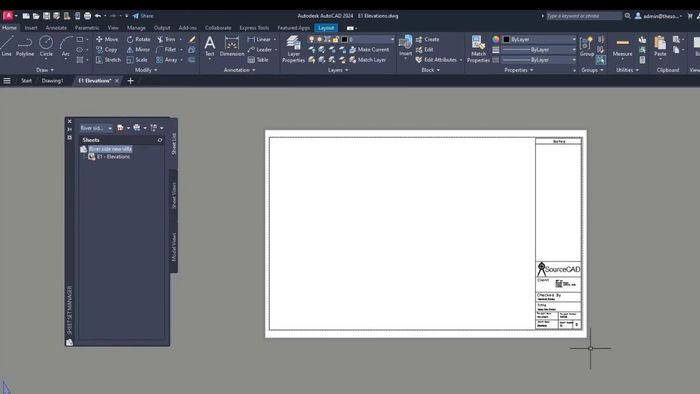

Tại bước này, để thêm bản vẽ mới bạn nhấn chuột phải vào Sheet Set → chọn New Sheet hoặc Import Layout as Sheet để chèn từ file có sẵn. Đối với dự án quy mô lớn, nên tạo các Subset để phân loại theo khu vực, tầng hoặc hạng mục thi công. Cách tổ chức này giúp bạn làm chủ SheetSet trong CAD, xây dựng hệ thống quản lý chuyên nghiệp, thuận tiện cho tra cứu và xuất bản vẽ sau này.

Bước 4: Tự động hóa khung tên bằng công cụ Fields

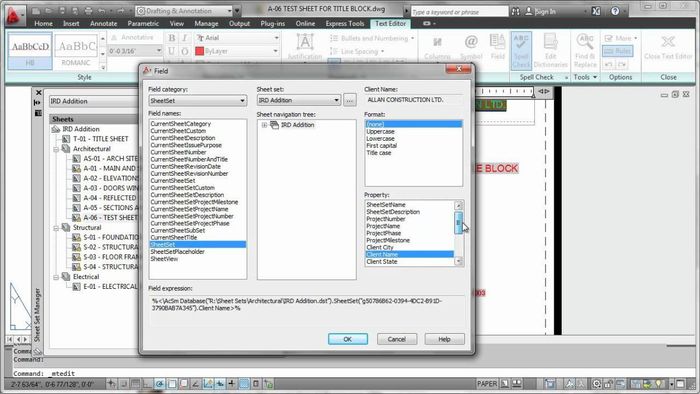

Một trong những ưu điểm vượt trội khi sử dụng SheetSet trong CAD là tính năng tự động điền thông tin vào khung tên thông qua Fields. Thực hiện bằng cách mở block khung tên, chọn vị trí cần hiển thị dữ liệu, nhấn chuột phải và chọn Insert Field. Tại cửa sổ hiện ra, bạn chọn mục SheetSet để liên kết với các thuộc tính như tên bản vẽ, số hiệu, người thiết kế,...

Bước 5: Xuất đồng loạt các bản vẽ

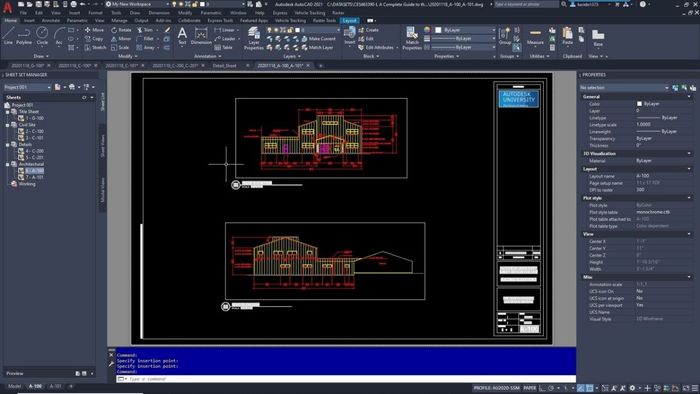

Khi đã hoàn tất bố cục và nội dung, công đoạn cuối cùng là sử dụng tính năng Publish để in ấn hoặc chuyển đổi hàng loạt sang định dạng PDF, DWF hoặc gửi trực tiếp tới máy in. Chỉ với vài thao tác đơn giản, tất cả layout sẽ được xử lý đồng bộ theo trình tự và tiêu chuẩn đã cài đặt. Đây chính là giải pháp tối ưu cho quy trình bàn giao hồ sơ chuyên nghiệp mà bạn không nên bỏ qua.

Mẹo nâng cao giúp làm chủ Sheet set hiệu quả

Sau khi thành thạo các bước tạo SheetSet trong CAD, bạn có thể nâng cao hiệu suất làm việc với những thủ thuật chuyên sâu. Những bí quyết sau sẽ giúp bạn thao tác với SheetSet thuần thục hơn, tiết kiệm đáng kể thời gian xử lý từng bản vẽ.

Thiết kế mẫu Khung tên tiêu chuẩn

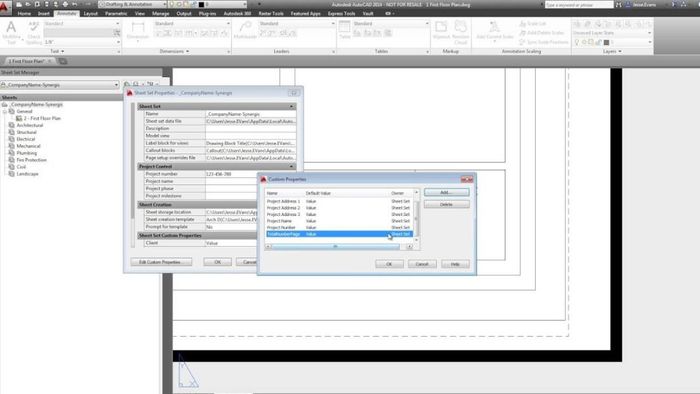

Để quản lý SheetSet trong CAD một cách chuyên nghiệp và nhất quán, việc tạo mẫu khung tên chuẩn là yếu tố then chốt. Hãy thiết kế một file template chứa khung tên tích hợp sẵn các trường dữ liệu (Fields) tự động lấy thông tin từ Sheet Set. Khi áp dụng cho nhiều bản vẽ, tất cả thông tin quan trọng như tên dự án, số hiệu, người thiết kế... sẽ được đồng bộ hóa tự động.

Tận dụng Trang bìa và Mục lục tự động

Khi làm việc với SheetSet trong CAD, nhiều người thường bỏ qua hai thành phần quan trọng là trang bìa và mục lục - yếu tố thể hiện tính chuyên nghiệp của bộ hồ sơ. Trang bìa nên trình bày thông tin dự án, logo và đơn vị thiết kế, trong khi mục lục tự động liệt kê toàn bộ bản vẽ. Việc thêm các trang này vào đầu Sheet Set giúp người đọc dễ dàng nắm bắt tổng quan và cấu trúc của toàn bộ hồ sơ thiết kế.

Thiết lập liên kết chéo giữa các bản vẽ

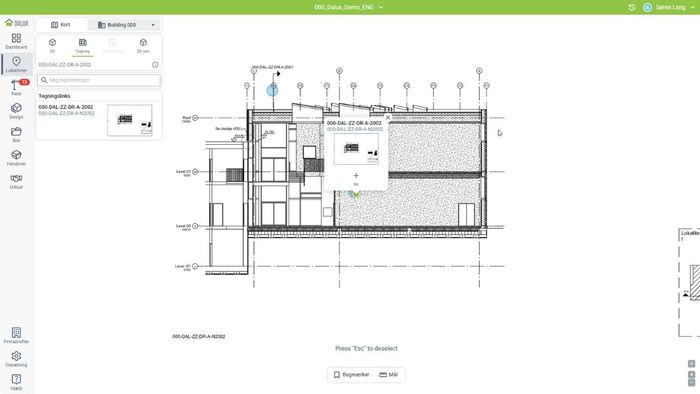

Một kỹ thuật nâng cao khi sử dụng SheetSet trong CAD là tạo các liên kết chéo giữa các bản vẽ, giúp việc tra cứu trở nên thuận tiện hơn. Bạn có thể sử dụng hyperlink hoặc tạo các tham chiếu qua Field và View Label để kết nối các sheet liên quan. Đặc biệt hữu ích với các dự án phức tạp, phương pháp này giúp tăng tính liên kết và mạch lạc giữa các thành phần thiết kế.

Quản lý dữ liệu tập trung

Khi áp dụng phương pháp tạo Sheet Set trong CAD, cần lưu trữ đồng bộ các file .dst, mẫu template và Xref trong cùng thư mục dự án. Cách tổ chức này ngăn ngừa tình trạng đứt liên kết và bảo toàn tính nguyên vẹn khi trao đổi dữ liệu với cộng sự hoặc chuyển đổi thiết bị. Hơn nữa, việc đồng nhất nguồn dữ liệu từ một vị trí duy nhất giúp quá trình cập nhật thông tin diễn ra nhanh chóng và kiểm soát dễ dàng hơn.

Bài viết đã cung cấp hướng dẫn chi tiết cách tạo Sheet Set trong CAD, giúp bạn quản lý bộ bản vẽ một cách bài bản và hiệu quả. Áp dụng đúng kỹ thuật này sẽ tối ưu hóa quy trình làm việc và nâng cao độ chính xác cho hồ sơ kỹ thuật. Đừng quên theo dõi Mytour để khám phá thêm nhiều thủ thuật AutoCAD hữu ích khác.
