Hướng dẫn từng bước chi tiết cách sử dụng lệnh bắt điểm trong CAD

Kỹ năng không thể thiếu của các nhà thiết kế khi làm việc với CAD chính là việc thiết lập truy bắt điểm. Thành thạo thao tác này giúp các kỹ sư và designer biến ý tưởng thành hiện thực một cách chính xác và nhanh chóng. Nếu bạn đang muốn biết cách kích hoạt lệnh bắt điểm trong CAD, hãy cùng Mytour khám phá ngay trong bài viết dưới đây.

Bắt điểm trong CAD là gì? Cách thiết lập chế độ truy bắt điểm chi tiết

Trước khi đi vào hướng dẫn cài đặt bắt điểm trong CAD, bạn cần nắm rõ khái niệm về lệnh này. Mặc dù đây là thủ thuật phổ biến, nhưng không phải ai cũng hiểu rõ bản chất của nó. Cụ thể như sau:

Khái niệm về bắt điểm trong CAD

Tính năng bật bắt điểm trong CAD đóng vai trò quan trọng, giúp người dùng xác định chính xác vị trí các đối tượng trên bản vẽ, chẳng hạn như điểm giao nhau, trung điểm, tâm đường tròn hoặc điểm kết thúc. Nói một cách đơn giản, đây là công cụ hỗ trợ kết nối và điều chỉnh các đối tượng trong bản vẽ một cách nhanh chóng, từ đó nâng cao chất lượng và độ chính xác của thiết kế.

Hướng dẫn thiết lập chế độ truy bắt điểm trong CAD

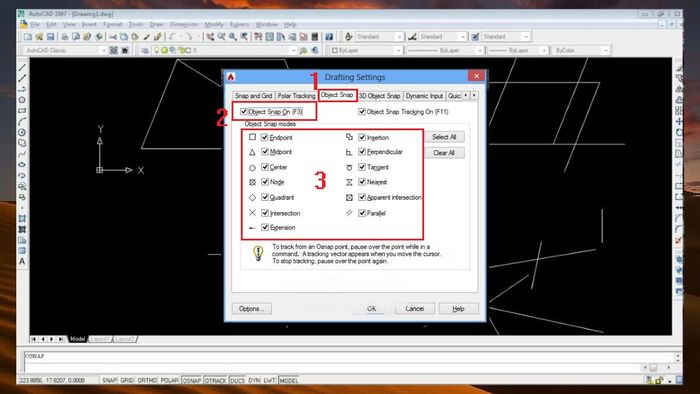

Để tận dụng hiệu quả tính năng bắt điểm trong CAD, bước đầu tiên bạn cần thực hiện là cấu hình chế độ chụp phù hợp với yêu cầu công việc. Trên giao diện CAD, bạn nhập lệnh OS (OSNAP) và nhấn Enter để mở hộp thoại Drafting Setting.

Trong hộp thoại này, bạn chọn mục Object Snap và tích vào các tùy chọn phù hợp với yêu cầu của bản vẽ.

Các tùy chọn này mang ý nghĩa như sau:

• Endpoint: Xác định chính xác điểm kết thúc.
• Midpoint: Truy bắt điểm trung tâm.
• Quadrant: Bắt các phần tư của đường tròn hoặc cung tròn.
• Intersection: Lệnh truy bắt điểm giao nhau giữa hai đối tượng.
• Node: Bắt điểm chia từ lệnh Divide hoặc Measure.
• Tagent: Bắt điểm tiếp tuyến.
• Insertion: Chèn điểm vào đối tượng.
• Center: Bắt tâm của hình tròn.
• Parallel: Bắt đường thẳng song song chính xác.
• Extension: Kéo dài đường thẳng đến điểm bên ngoài.
• Prependicular: Bắt góc vuông.
• Nearest: Bắt điểm tự do trên đối tượng.
• Apparent Intersection: Giao điểm của hai đối tượng vuông góc với nhau.

Hướng dẫn chi tiết cách sử dụng lệnh truy bắt điểm trong CAD

Dù là người mới bắt đầu hay đã có kinh nghiệm với CAD, việc sử dụng chính xác tính năng truy bắt điểm sẽ giúp bạn tối ưu hóa hiệu suất công việc. Để khai thác tối đa lệnh bắt điểm trong CAD, hãy làm theo các bước hướng dẫn sau:

Hướng dẫn nhanh

Đầu tiên, khởi động phần mềm CAD trên máy tính, sau đó nhấn phím F3 (hoặc Fn + F3 nếu dùng laptop) để bật hoặc tắt chế độ truy bắt điểm. Bạn cũng có thể kích hoạt bằng cách nhấp vào biểu tượng Object Snap trên giao diện. Khi chế độ được kích hoạt, di chuyển chuột đến các vị trí cần thiết để thực hiện truy bắt điểm.

Hướng dẫn chi tiết từng bước

Nếu bạn là người mới làm quen với phần mềm AutoCAD, hãy tham khảo ngay hướng dẫn chi tiết cách thiết lập bắt điểm trong CAD dưới đây để thực hiện dễ dàng hơn:

Bước 1: Khởi động phần mềm AutoCAD trên máy tính của bạn.

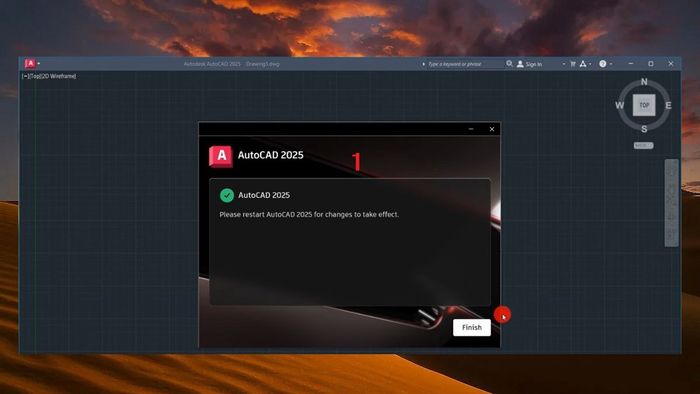

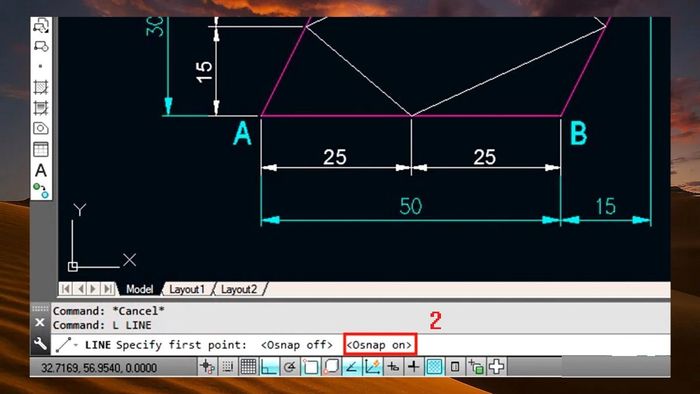

Bước 2: Nhấn phím F3 để bật hoặc tắt chế độ OSNAP. Đối với laptop, hãy nhấn tổ hợp phím Fn + F3. Bạn cũng có thể nhấp vào biểu tượng Object Snap trên thanh trạng thái ở phía dưới màn hình để kích hoạt tính năng này.

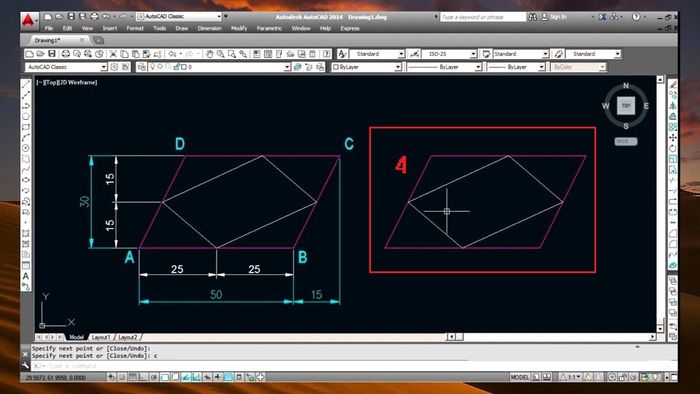

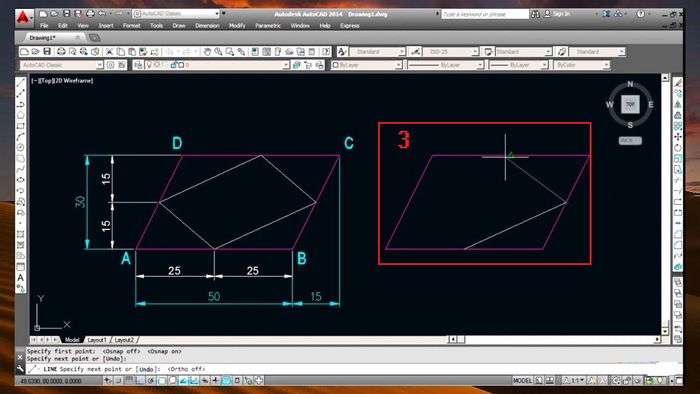

Bước 3: Khi cần vẽ các đối tượng như đường thẳng hoặc hình tròn, di chuyển con trỏ chuột đến gần vị trí cần bắt điểm.

Bước 4: Sau cùng, nhấp chuột vào vị trí cần thiết để hoàn thành việc bắt điểm.

Nếu bạn đang tìm kiếm một chiếc máy tính đồ họa để hỗ trợ làm việc với CAD hiệu quả, hãy đến Mytour để lựa chọn sản phẩm phù hợp. Những chiếc máy tính tại đây đều có cấu hình mạnh mẽ, card đồ họa rời và màn hình độ phân giải cao để đáp ứng tốt các yêu cầu xử lý bản vẽ phức tạp. Để tham khảo nhiều mẫu máy tính đồ họa chất lượng, bạn hãy cùng Mytour tham khảo các gợi ý sau:

Các lỗi thường gặp khi sử dụng lệnh bắt điểm trong CAD

Việc nắm rõ cách cài đặt bắt điểm trong CAD có vai trò rất lớn trong việc xác định các vị trí trên bản vẽ. Tuy nhiên khi sử dụng, người dùng thường gặp phải hai lỗi phổ biến dưới đây khiến hiệu suất làm việc bị ảnh hưởng nghiêm trọng.

Lỗi truy bắt điểm không chính xác

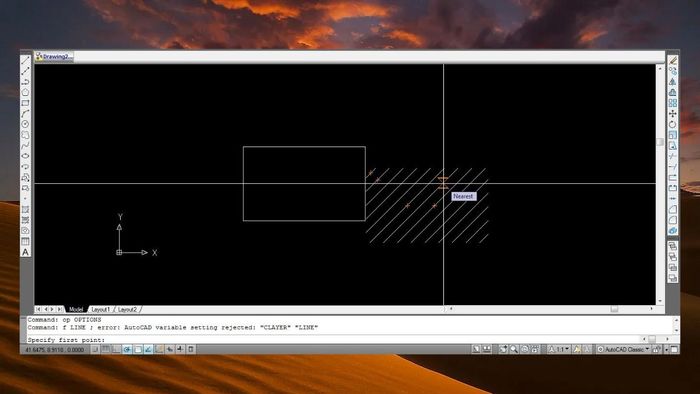

Đây là lỗi khi các điểm cần bắt trong bản vẽ không được xác định đúng khiến thiết kế bị sai lệch. Để xử lý lỗi này, bạn cần đảm bảo chế độ Object Snap (OSNAP) đã được bật và kiểm tra lại các chế độ bắt điểm đã thiết lập. Bên cạnh đó, bạn cũng cần zoom màn hình lên để nhìn rõ hơn vị trí cần bắt, tránh tình trạng các điểm bị chồng chéo hoặc khó xác định.

Hiện tượng giật khi bắt điểm trong CAD

Khi sử dụng lệnh bắt điểm trong CAD, nếu gặp hiện tượng giật lag, nguyên nhân có thể do cấu hình máy tính không đáp ứng được yêu cầu xử lý của phần mềm. Ngoài ra, bản vẽ chứa quá nhiều đối tượng cũng có thể làm đầy dung lượng và gây chậm máy.

Để khắc phục, hãy cập nhật driver đồ họa phiên bản phù hợp với máy tính của bạn. Đồng thời, sử dụng lệnh Purge để loại bỏ các đối tượng không cần thiết trên bản vẽ, giúp giảm tình trạng dung lượng bị đầy nhanh chóng.

Trên đây là hướng dẫn đơn giản về cách thiết lập truy bắt điểm trong CAD mà Mytour muốn chia sẻ với bạn. Hy vọng bài viết này sẽ giúp bạn dễ dàng hơn trong việc kích hoạt lệnh bắt điểm để hoàn thiện bản vẽ một cách nhanh chóng và chính xác. Đừng quên ghé thăm Mytour thường xuyên để khám phá thêm nhiều thủ thuật hữu ích khi sử dụng phần mềm CAD.
