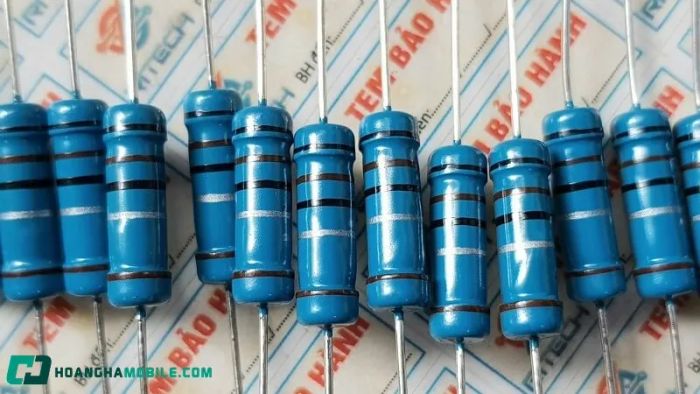

Khám phá bảng mã màu điện trở: Hướng dẫn chi tiết cách xác định thông số 3, 4 hoặc 5 vạch màu

Điện trở, một thành phần không thể thiếu trong mạch điện tử, thường được dùng để điều chỉnh dòng điện, phân chia điện áp hoặc lọc tín hiệu. Thách thức lớn nhất khi làm việc với điện trở là xác định giá trị của chúng, vì thay vì ghi trực tiếp con số, nhà sản xuất thường sử dụng hệ thống vạch màu. Bài viết này sẽ giải thích chi tiết ý nghĩa của bảng mã màu điện trở và cung cấp phương pháp tra cứu chính xác giá trị điện trở có 3, 4 hoặc 5 vạch màu, bao gồm cả loại công suất cao.

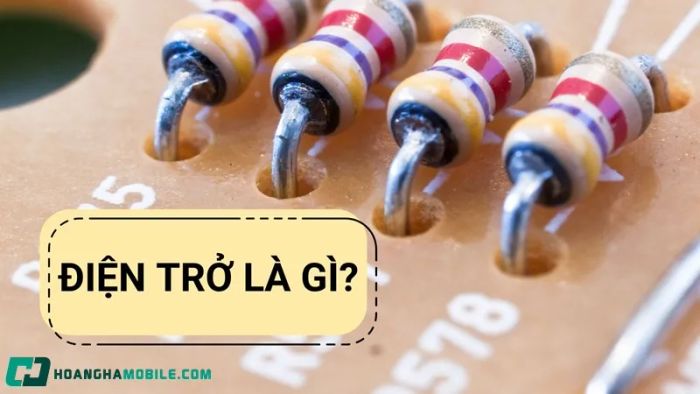

Định nghĩa và chức năng của điện trở

Trong hệ thống mạch điện và điện tử, điện trở đóng vai trò như một thành phần thụ động quan trọng, chuyên điều tiết cường độ dòng điện, giúp duy trì mức điện áp ổn định giữa các bộ phận và ngăn ngừa tình trạng quá tải. Nguyên lý hoạt động của điện trở dựa trên định luật Ohm cơ bản, với công thức tính giá trị điện trở (ký hiệu R) được biểu diễn bằng phương trình: R=U/I

Các thành phần trong công thức:

• R biểu thị giá trị điện trở (tính bằng Ohm - Ω)
• U đại diện cho hiệu điện thế (đơn vị Volt)
• I thể hiện cường độ dòng điện (đơn vị Ampe)

Trong thực tế ứng dụng, điện trở hiện diện trong gần như tất cả thiết bị điện - từ các bo mạch đơn giản đến những hệ thống phức tạp như máy tính, tivi hay thiết bị truyền thông. Nhờ khả năng điều tiết dòng điện, điện trở giúp phân phối năng lượng hợp lý, đảm bảo các linh kiện hoạt động ổn định và chính xác.

Ngày nay, điện trở được sản xuất dưới nhiều hình dạng và kiểu loại khác nhau, bao gồm:

• Điện trở carbon, điện trở dây quấn và điện trở gốm - những dạng cổ điển thường được đánh dấu bằng các vòng màu
• Điện trở dán bề mặt (SMD) - ứng dụng phổ biến trong các thiết bị điện tử đời mới
• Chiết áp - loại điện trở có thể điều chỉnh giá trị theo yêu cầu sử dụng

Trong số các loại kể trên, điện trở có các vòng màu được sử dụng rộng rãi nhất và cũng là trọng tâm của bài viết này. Muốn xác định chính xác thông số của chúng, người dùng cần nắm vững cách giải mã hệ thống màu trên điện trở - phương pháp mã hóa đặc biệt giúp tra cứu nhanh giá trị điện trở một cách chính xác.

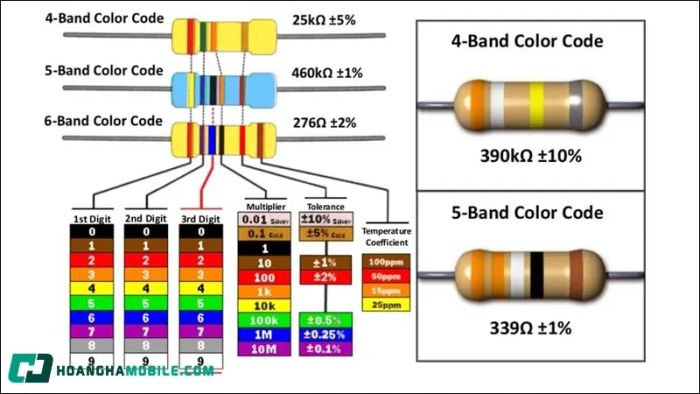

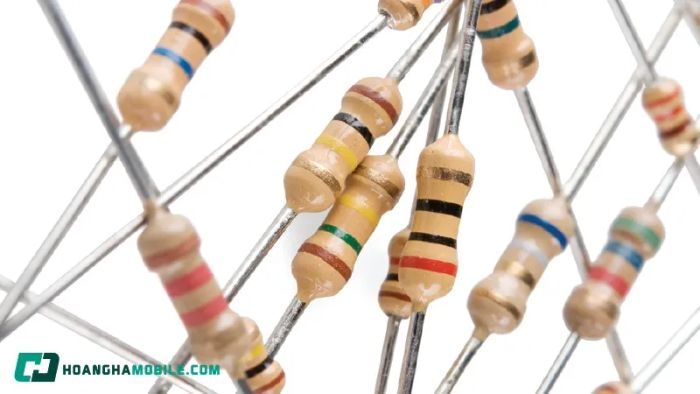

Hệ thống mã màu điện trở là gì?

Hệ thống vạch màu điện trở là phương thức biểu thị giá trị thông qua các màu sắc khác nhau, cho phép nhận biết thông số kỹ thuật mà không cần ghi trực tiếp bằng số. Mỗi màu sắc tương ứng với một giá trị số học cụ thể, đồng thời thể hiện hệ số nhân và dung sai.

Ý nghĩa quan trọng của bảng mã màu điện trở:

• Tối ưu không gian: Cho phép thể hiện thông số kỹ thuật mà không cần khắc chữ lên các linh kiện có kích thước nhỏ.
• Thuận tiện khi sử dụng: Chỉ cần nắm vững quy tắc màu sắc, người dùng có thể nhận biết nhanh giá trị điện trở ngay cả khi không có thiết bị đo đạc.
• Phổ biến rộng rãi: Được áp dụng cho đa số điện trở công suất thấp, từ các ứng dụng gia dụng đến hệ thống công nghiệp.

Nguyên tắc cơ bản khi đọc mã màu điện trở

Các dải màu được sắp xếp ở vị trí xác định trên thân điện trở, trong đó trình tự các màu sẽ quy định giá trị tương ứng. Để tra cứu chính xác, người sử dụng cần hiểu rõ phương pháp xác định giá trị và nguyên tắc đọc theo đúng hướng - những kiến thức sẽ được giải thích kỹ lưỡng trong các mục sau.

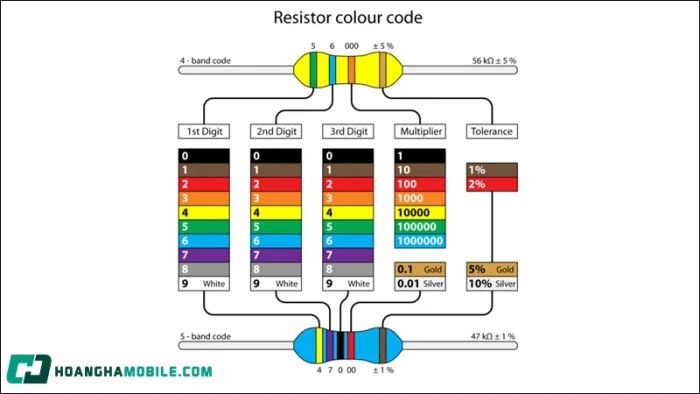

Phương pháp xác định thông số điện trở

Sau khi nắm rõ khái niệm bảng màu điện trở và ý nghĩa của từng màu, việc quan trọng tiếp theo là vận dụng bảng màu này để xác định giá trị điện trở. Thông thường, mỗi điện trở có từ 3 đến 5 dải màu, với các dải đầu tiên đại diện cho các con số có nghĩa, dải kế tiếp biểu thị hệ số nhân, và dải cuối (nếu có) cho biết độ chính xác của điện trở.

• Phương trình xác định giá trị điện trở:

Giá trị điện trở được tính toán dựa trên công thức cơ bản sau:

Trị số điện trở = (Các chữ số có nghĩa) × Hệ số nhân ± Dung sai

Cách xác định các chữ số sẽ thay đổi tùy thuộc vào số lượng vạch màu trên bảng mã điện trở:

Điện trở có 3 vòng màu:

• Vòng thứ nhất: giá trị hàng chục
• Vòng thứ hai: giá trị hàng đơn vị
• Vòng thứ ba: bội số nhân

Không có vòng biểu thị sai số, giá trị mặc định thường là ±20%

Điện trở 4 vòng màu (loại thông dụng nhất):

• Vòng 1: giá trị hàng chục
• Vòng 2: giá trị hàng đơn vị
• Vòng 3: bội số nhân
• Vòng 4: dung sai

Điện trở 5 vòng màu (dùng cho loại có độ chính xác cao):

• Vòng 1: giá trị hàng trăm
• Vòng 2: giá trị hàng chục
• Vòng 3: giá trị hàng đơn vị
• Vòng 4: hệ số nhân
• Vòng 5: độ lệch cho phép

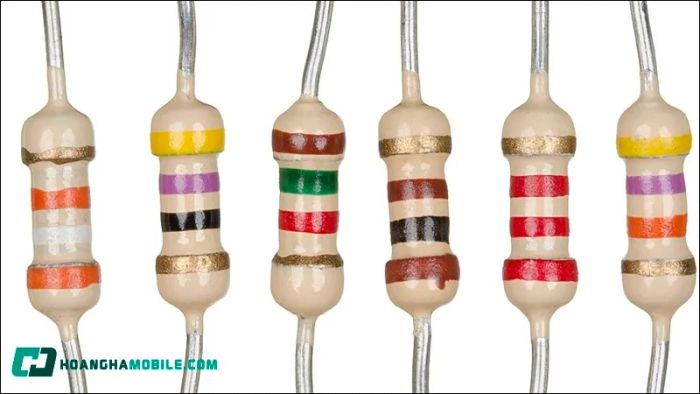

Hướng dẫn tra cứu giá trị điện trở qua bảng mã màu

Khi đã hiểu rõ nguyên tắc tính toán và ý nghĩa từng màu sắc, việc xác định giá trị điện trở thông qua các vòng màu trở nên dễ dàng hơn. Tùy thuộc vào chủng loại, bạn có thể gặp điện trở 3 vòng màu, 4 vòng màu hoặc 5 vòng màu - mỗi loại có phương pháp đọc riêng, nhưng đều tuân theo hệ thống mã màu chuẩn đã được đề cập trước đó.

Hướng dẫn đọc điện trở 3 vòng màu

Dòng điện trở này ít phổ biến hơn nhưng vẫn xuất hiện trong các mạch điện cơ bản. Ý nghĩa các vòng màu được quy định:

• Vòng 1: Giá trị hàng chục
• Vòng 2: Giá trị hàng đơn vị
• Vòng 3: Bội số nhân

Ví dụ minh họa: Vàng (4), Đỏ (2), Cam (×1.000) → 42 × 1.000 = 42.000Ω = 42kΩ

Chú ý quan trọng: Điện trở loại này thường không có vòng biểu thị sai số, hoặc sai số dao động khoảng ±20%.

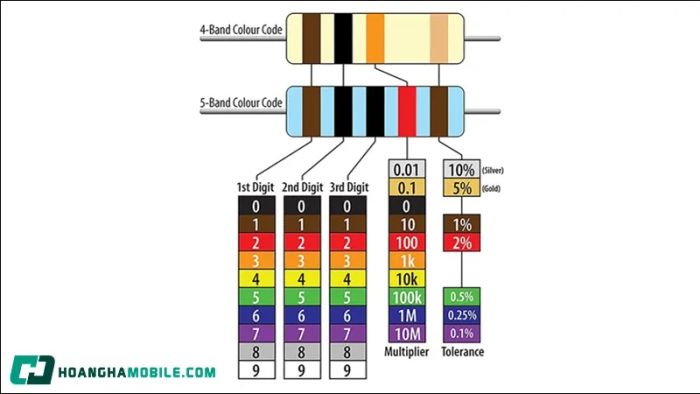

Phương pháp đọc điện trở 4 vòng màu

Đây là dòng điện trở phổ biến hàng đầu hiện nay với cách xác định giá trị như sau:

• Vòng 1: Giá trị hàng chục
• Vòng 2: Giá trị hàng đơn vị
• Vòng 3: Hệ số nhân
• Vòng 4: Dung sai

Ví dụ thực tế: Đỏ (2), Tím (7), Nâu (×10), Vàng (±5%) → 27 × 10 = 270Ω ±5%

Hướng dẫn đọc điện trở 5 vòng màu

Dòng điện trở cao cấp này thường xuất hiện trong các hệ thống đo lường chính xác hoặc thiết bị yêu cầu độ tin cậy cao.

• Vòng 1: Giá trị hàng trăm
• Vòng 2: Giá trị hàng chục
• Vòng 3: Giá trị hàng đơn vị
• Vòng 4: Bội số nhân
• Vòng 5: Độ chính xác

Ví dụ minh họa: Xám (8), Đỏ (2), Đen (0), Đỏ (×100), Nâu (±1%) → 820 × 100 = 82.000Ω ±1%

Xác định công suất điện trở

Khác với phương pháp đọc giá trị điện trở thông qua bảng mã màu, thông số công suất thường được thể hiện qua kích cỡ vật lý hoặc ghi trực tiếp trên bề mặt linh kiện.

Công suất (đơn vị Watt - W) biểu thị khả năng tản nhiệt tối đa mà điện trở có thể chịu được trước khi bị quá nhiệt và hỏng hóc.

Kích thước điện trở tỷ lệ thuận với công suất. Nhiều điện trở sẽ ghi trực tiếp thông số công suất, chẳng hạn:

• Ký hiệu "10Ω 1W" → 10 Ohm, công suất 1 Watt
• Ghi chú "R47 5W" → 0.47 Ohm, chịu tải 5 Watt

Khi lựa chọn điện trở, cần chọn công suất lớn hơn ít nhất gấp đôi giá trị tiêu thụ thực tế để đảm bảo tuổi thọ và độ an toàn cho hệ thống mạch.

Khác biệt giữa giá trị lý thuyết và thực tế

Giá trị điện trở tính toán từ bảng mã màu chỉ mang tính lý thuyết, trong thực tế đo đạc có thể phát hiện sự chênh lệch nhất định so với giá trị mong đợi. Hiện tượng này bắt nguồn từ các yếu tố sau:

• Dung sai chấp nhận được của điện trở

Mọi điện trở đều có phạm vi sai số nhất định (biểu thị bằng vạch màu cuối trên điện trở 4 hoặc 5 vạch). Chẳng hạn sai số ±1%, ±5%, ±10% cho phép giá trị thực tế dao động trong khoảng này so với giá trị danh định.

• Tác động của nhiệt độ

Giá trị điện trở biến đổi theo nhiệt độ môi trường và nhiệt độ làm việc. Một số dòng điện trở có hệ số nhiệt lớn, khiến giá trị thay đổi đáng kể khi nhiệt độ thay đổi.

• Yếu tố công nghệ chế tạo và nguyên vật liệu

Hạn chế về kỹ thuật sản xuất và chất lượng nguyên liệu khiến điện trở khó đạt chính xác 100% giá trị lý thuyết. Những sai số nhỏ trong phạm vi cho phép là điều hoàn toàn bình thường.

• Độ chuẩn xác của dụng cụ đo và môi trường đo

Kết quả đo điện trở có thể không chính xác nếu sử dụng thiết bị đo kém chất lượng hoặc thực hiện trong điều kiện môi trường không lý tưởng.

Vì những lý do này, khi thiết kế hoặc vận hành mạch điện, cần tính toán đến khả năng sai lệch và dao động giá trị điện trở để đảm bảo hệ thống hoạt động ổn định, tránh sự cố hoặc sai lệch trong quá trình vận hành.

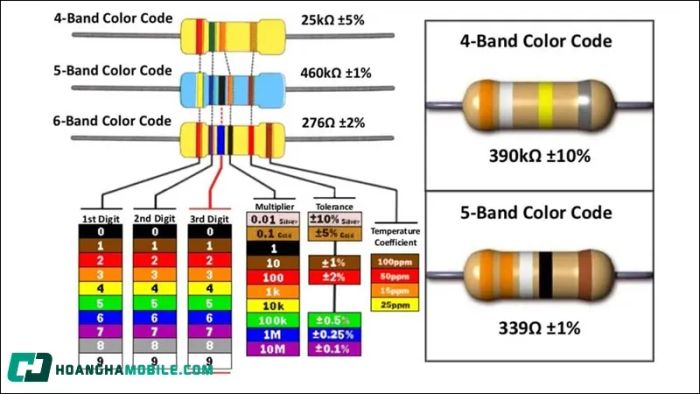

Cách xác định chiều đọc mã màu điện trở

Việc nhận biết chính xác chiều đọc các vòng màu trên điện trở là yếu tố then chốt để xác định đúng giá trị. Dưới đây là một số phương pháp nhận biết hướng đọc:

• Nhận diện vòng màu dung sai

Vòng màu biểu thị sai số thường có màu sắc khác biệt và thường được đặt ở vị trí cuối cùng (gần về một phía của điện trở). Đây là dấu hiệu dễ nhận biết để xác định chiều đọc từ trái qua phải, bắt đầu từ vòng màu đầu tiên (ở phía đối diện).

• Quan sát khoảng cách giữa các vòng màu

Những vòng màu đầu tiên (thể hiện giá trị) thường được sắp xếp sát nhau, trong khi vòng dung sai thường cách biệt rõ rệt so với nhóm vòng giá trị.

• Quan sát vị trí ký tự trên thân điện trở

Một số điện trở có ký tự hoặc dấu hiệu nhỏ được in trên bề mặt. Thông thường, chiều đọc mã màu sẽ bắt đầu từ phía không có ký hiệu hướng về phía có ký hiệu. Ngoài ra, trong quá trình đóng gói, vòng dung sai thường được bố trí ở phía bên phải.

• Dùng dụng cụ đo kiểm tra

Trường hợp còn phân vân, có thể dùng đồng hồ đo đa năng để kiểm tra giá trị thực tế của điện trở, giúp xác minh chính xác giá trị và chiều đọc mã màu.

Xác định đúng chiều đọc mã màu giúp tránh nhầm lẫn khi đo lường và lựa chọn linh kiện phù hợp cho mạch điện tử.

Tổng kết

Hiểu và sử dụng thành thạo bảng mã màu điện trở là kỹ năng thiết yếu trong lĩnh vực điện tử. Dù gặp loại 3, 4 hay 5 vòng màu, bạn vẫn có thể xác định chính xác giá trị nếu thuộc lòng quy tắc đọc. Với điện trở công suất, phương pháp đọc trực tiếp hoặc đo bằng dụng cụ chuyên dụng sẽ cho kết quả đáng tin cậy hơn.
