Lệnh JOIN trong CAD là một công cụ cơ bản nhưng cực kỳ hữu ích trong quá trình thiết kế. Mặc dù không phức tạp như nhiều lệnh khác, nhưng khi nắm vững lệnh JOIN trong AutoCAD, người dùng có thể dễ dàng xử lý các đối tượng hình học một cách nhanh chóng, chính xác và liền mạch. Bài viết này sẽ cung cấp cho bạn những hướng dẫn chi tiết để sử dụng lệnh JOIN trong AutoCAD một cách hiệu quả nhất.
Lệnh JOIN trong CAD là gì?

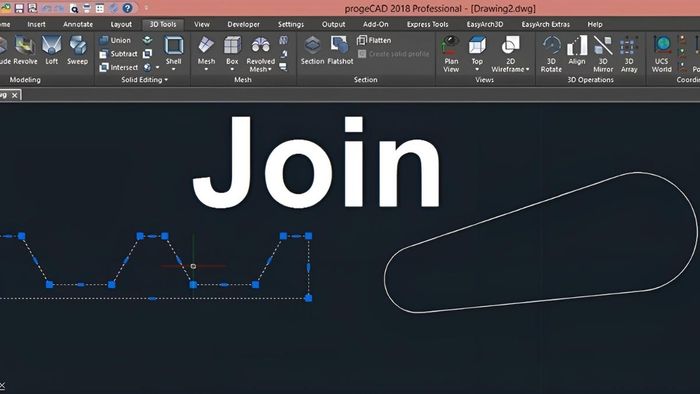

Lệnh JOIN trong AutoCAD là một công cụ đơn giản nhưng vô cùng quan trọng, giúp người dùng kết nối các đối tượng hình học rời rạc như đoạn thẳng, cung tròn hoặc polyline thành một đối tượng liên tục và thống nhất. Dù là một lệnh cơ bản, JOIN giúp giảm thiểu độ phức tạp trong bản vẽ, giúp người thiết kế làm việc chính xác và gọn gàng hơn, dễ dàng quản lý hơn.
- Kết nối các đoạn thẳng, cung tròn hoặc polyline tách biệt thành một chuỗi hình học liên tục, mạch lạc.
- Tối ưu hóa bản vẽ bằng cách giảm bớt số lượng các đối tượng rời rạc.
- Hỗ trợ việc chỉnh sửa, đo kích thước một cách nhanh chóng và chính xác hơn.
- Tăng cường sự liên kết và rõ ràng trong cấu trúc bản vẽ kỹ thuật.
Hướng dẫn cách sử dụng lệnh JOIN trong AutoCAD
Để sử dụng lệnh JOIN trong CAD hiệu quả, bạn cần nắm vững các bước thao tác cơ bản. Việc tuân thủ quy trình đúng đắn không chỉ giúp rút ngắn thời gian làm việc mà còn nâng cao độ chính xác của bản vẽ, đồng thời giúp dễ dàng sửa chữa khi cần thiết.

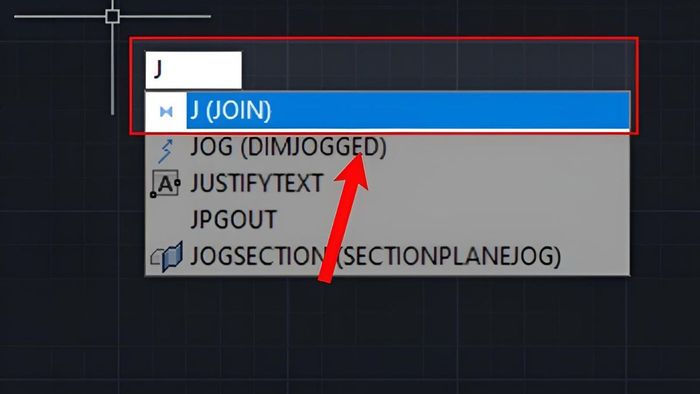

- Bước 1: Gõ lệnh J (Join) vào thanh lệnh và nhấn phím Enter để tiếp tục.

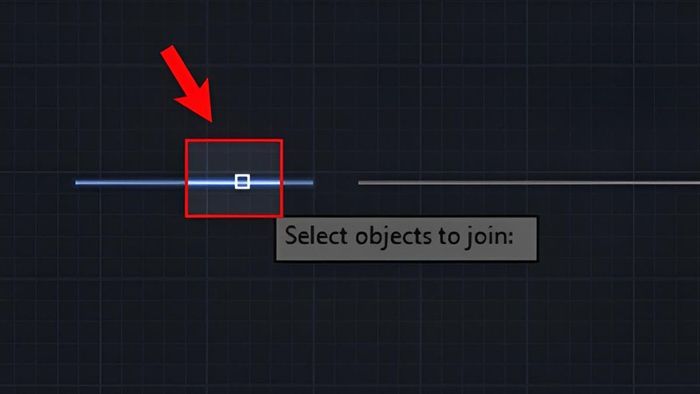

- Bước 2: Nhấp vào đoạn thẳng đầu tiên cần nối, lưu ý chỉ chọn các đoạn thẳng cùng nằm trên một đường thẳng nhưng bị gián đoạn.

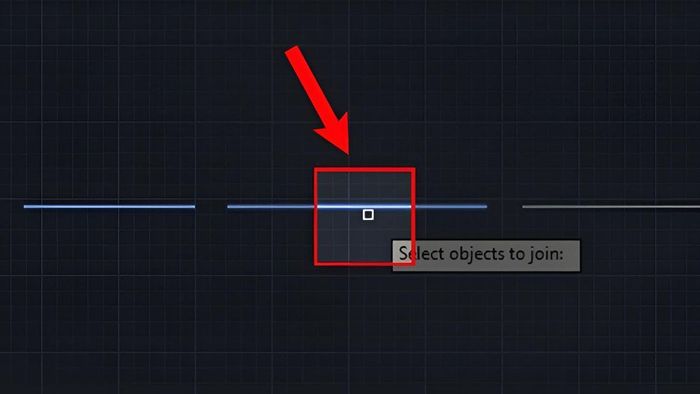

- Bước 3: Tiếp tục chọn đoạn thẳng thứ hai và lần lượt chọn các đoạn tiếp theo cho đến khi hoàn tất việc nối tất cả các phần cần thiết.

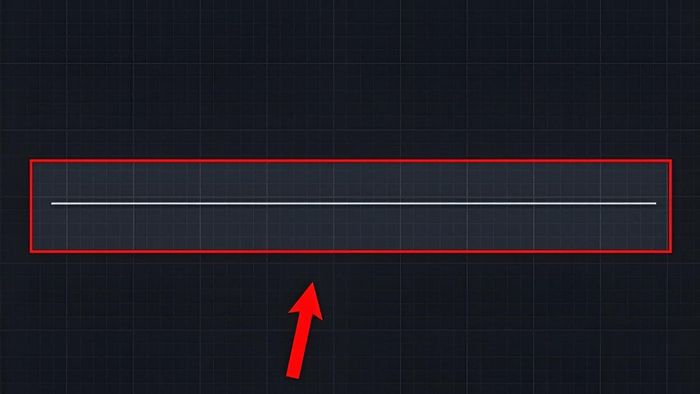

- Bước 4: Nhấn phím Enter để kết thúc, các đoạn thẳng đã chọn sẽ được hợp nhất thành một polyline duy nhất.
Câu hỏi thường gặp về lệnh JOIN trong AutoCAD
JOIN có tác động đến dữ liệu hình học không?
Đúng vậy, khi sử dụng lệnh JOIN trong CAD, dữ liệu hình học có thể thay đổi trong một số trường hợp. Việc kết hợp các đối tượng như đoạn thẳng, cung tròn hay polyline có thể làm thay đổi các đặc điểm riêng lẻ như chiều dài, vị trí điểm đầu-cuối hoặc các đoạn phân chia.
Tuy nhiên, hình dạng tổng thể của đối tượng sẽ không bị thay đổi. Do đó, bạn nên kiểm tra lại kỹ lưỡng trước và sau khi sử dụng lệnh JOIN để bảo đảm độ chính xác của bản vẽ. Hơn nữa, việc sao lưu bản vẽ gốc là thói quen cần thiết trước khi thao tác.
Có thể thiết lập phím tắt riêng cho lệnh JOIN không?
Sau khi đã hiểu rõ lệnh JOIN trong CAD, nhiều người đặt câu hỏi liệu có thể gán phím tắt cho lệnh này để thao tác nhanh chóng hơn không? Câu trả lời là hoàn toàn có thể. Bạn chỉ cần mở file acad.pgp, tìm đến mục định nghĩa phím tắt và thêm dòng lệnh cho JOIN. Sau đó, lưu lại và sử dụng lệnh REINIT để áp dụng thay đổi vào hệ thống. Việc thiết lập phím tắt sẽ giúp bạn tiết kiệm thời gian và nâng cao hiệu suất công việc rõ rệt.
Với những hướng dẫn chi tiết từ Mytour, hy vọng bạn đã nắm vững lệnh JOIN trong AutoCAD và cách áp dụng nó hiệu quả trong thực tế. Mặc dù là một lệnh cơ bản, nhưng khi sử dụng thành thạo, JOIN sẽ giúp bạn tiết kiệm thời gian, tăng độ chính xác và nâng cao tính logic trong thiết kế kỹ thuật. Hãy luyện tập thường xuyên để làm chủ công cụ này, từ đó tối ưu hóa hiệu quả công việc khi sử dụng lệnh JOIN trong CAD.
