Việc cài đặt lệnh LAYISO trong CAD là bước rất quan trọng, giúp bạn quản lý các lớp trong bản vẽ một cách hiệu quả. Đây là một kiến thức cực kỳ hữu ích và không thể thiếu đối với những người làm trong lĩnh vực thiết kế. Bài viết này sẽ chỉ dẫn bạn cách sử dụng và thay đổi lệnh tắt LAYISO trong CAD để tăng hiệu quả công việc.
Lệnh LAYISO là gì?
Trong AutoCAD, lệnh LAYISO (viết tắt của Layer Isolate) là công cụ giúp bạn cô lập một hoặc nhiều lớp trong bản vẽ, chỉ hiển thị các đối tượng nằm trong lớp đã chọn, trong khi những lớp khác sẽ bị ẩn hoặc làm mờ theo cài đặt của bạn.
Lệnh LAYISO trong CAD rất quan trọng khi bạn cần chỉnh sửa, kiểm tra hoặc tối ưu hóa bản vẽ kỹ thuật phức tạp. Tính năng này giúp bạn dễ dàng tập trung vào một phần cụ thể của bản vẽ mà không bị xao nhãng bởi các lớp thông tin không liên quan.
Lý do cần sử dụng lệnh LAYISO trong CAD?
AutoCAD là phần mềm phổ biến được sử dụng trong thiết kế bản vẽ kỹ thuật, trong đó các bản vẽ thường có rất nhiều layer khác nhau. Mỗi layer chứa thông tin về các thành phần như kiến trúc, kết cấu, hệ thống điện, nước, nội thất, v.v.
Việc làm việc với toàn bộ bản vẽ cùng lúc có thể khiến màn hình trở nên lộn xộn và dễ gây ra nhầm lẫn, sai sót khi chỉnh sửa.
Dưới đây là một số lý do bạn nên cài đặt lệnh LAYISO trong CAD:
- Cải thiện hiệu suất làm việc: Việc ẩn đi các đối tượng không cần thiết giúp AutoCAD hoạt động mượt mà hơn.
- Giúp tập trung xử lý: Khi chỉ hiển thị những lớp cần thiết, việc thao tác trở nên dễ dàng và nhanh chóng hơn.
- Tránh thay đổi nhầm lớp: Cô lập lớp cần thao tác giúp bạn tránh chỉnh sửa nhầm đối tượng ở các lớp khác.
- Thuận tiện trong việc kiểm tra: Kiểm tra lỗi hoặc thay đổi chi tiết trong bản vẽ trở nên đơn giản và hiệu quả hơn.
Cách sử dụng lệnh Layiso để ẩn/hiện layer trong AutoCAD
Nếu bạn cần sử dụng lệnh LAYISO trong CAD để ẩn hoặc hiện các lớp, hãy làm theo hướng dẫn dưới đây:

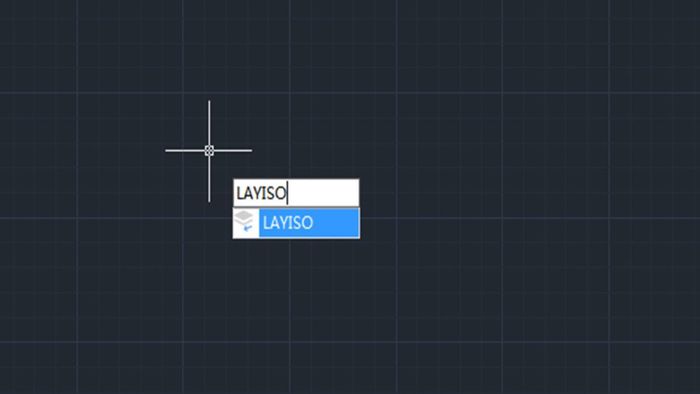

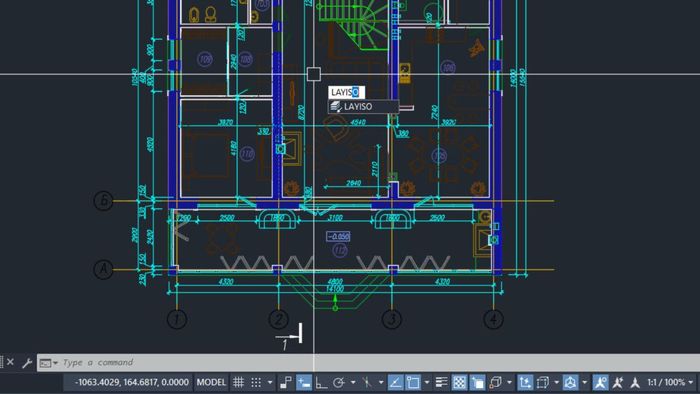

Bước 1: Nhập lệnh LAYISO và nhấn Enter trên dòng lệnh.
Bước 2: Sau khi nhập lệnh, chọn một hoặc nhiều đối tượng cần ẩn và nhấn Enter. Lúc này, bản vẽ sẽ chỉ hiển thị những đối tượng cần thao tác, giúp bạn dễ dàng kiểm tra, điều chỉnh hoặc thêm nội dung mới như mong muốn.

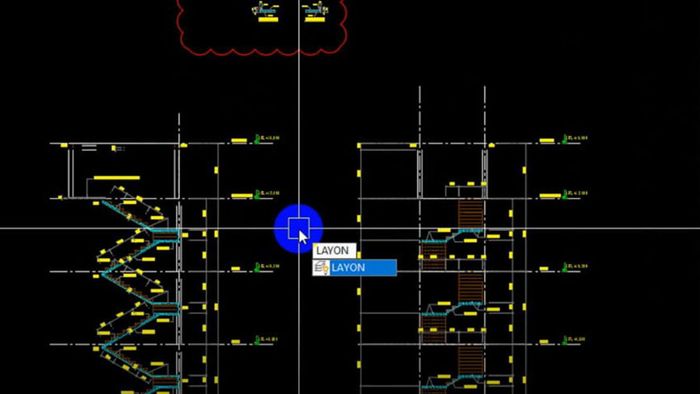

Bước 3: Khi bạn đã hoàn thành công việc, để khôi phục lại các lớp đã ẩn, chỉ cần nhập lệnh LAYON và nhấn Enter để hiển thị tất cả các lớp như ban đầu.
Những lỗi thường gặp khi sử dụng lệnh LAYISO
Dù lệnh LAYISO trong AutoCAD khá đơn giản, nhưng vẫn có một số lỗi phổ biến mà người dùng cần chú ý khi sử dụng.
- Lỗi khi sử dụng lệnh LAYISO khiến đối tượng bị khóa và không thể khôi phục lại bằng lệnh LAYON.
- Đôi khi, dù các layer đã hiển thị lại sau khi khôi phục, nhưng bạn không thể chỉnh sửa các đối tượng bên trong các lớp đó.
- Chọn sai đối tượng hoặc layer khi sử dụng lệnh LAYISO có thể dẫn đến việc cô lập sai đối tượng và phải mất thời gian để chỉnh sửa lại.
- Việc các layer bị làm mờ quá nhiều hoặc quá ít có thể gây khó khăn trong việc quan sát và kiểm tra hiệu ứng ẩn.
Ứng dụng của lệnh LAYISO trong thực tế
Trong quá trình thiết kế và chỉnh sửa bản vẽ AutoCAD, lệnh LAYISO rất hữu ích khi bạn cần tập trung vào một phần cụ thể của bản vẽ. Đây chính là lý do tại sao lệnh LAYISO trong CAD trở thành công cụ quan trọng trong việc làm việc với các bản vẽ phức tạp có nhiều lớp.
Ví dụ, khi bạn làm việc với phần tường trong bản vẽ kiến trúc, lệnh LAYISO giúp cô lập layer 'Tường', từ đó loại bỏ các yếu tố không liên quan như nội thất hay hệ thống điện. Trong thiết kế hệ thống cơ điện, kỹ sư có thể dễ dàng theo dõi từng hệ thống riêng biệt bằng cách ẩn các lớp không cần thiết.
Với khả năng ẩn nhanh những thông tin không quan trọng, lệnh LAYISO giúp tiết kiệm thời gian và nâng cao độ chính xác khi làm việc.
Nhờ vào tính năng cài đặt lệnh LAYISO trong CAD, việc quản lý các lớp trở nên dễ dàng và rõ ràng hơn bao giờ hết. Hy vọng bài viết này đã giúp bạn hiểu cách cài đặt và thay đổi lệnh tắt LAYISO trong CAD để làm việc nhanh chóng hơn. Nếu bạn thấy bài viết hữu ích, hãy chia sẻ để mọi người cùng khám phá và áp dụng.
