Việc thành thạo lệnh QLeader trong CAD sẽ giúp bạn tạo nhanh các đường dẫn ghi chú. Để hiểu rõ hơn về QLeader trong AutoCAD, hãy cùng Mytour khám phá những thông tin hữu ích bên dưới. Chắc chắn bạn sẽ sử dụng lệnh này hiệu quả và chính xác hơn rất nhiều.
Lệnh QLeader trong CAD là gì?

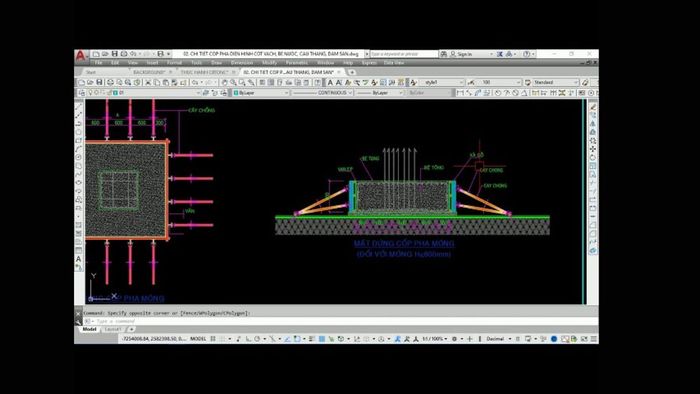

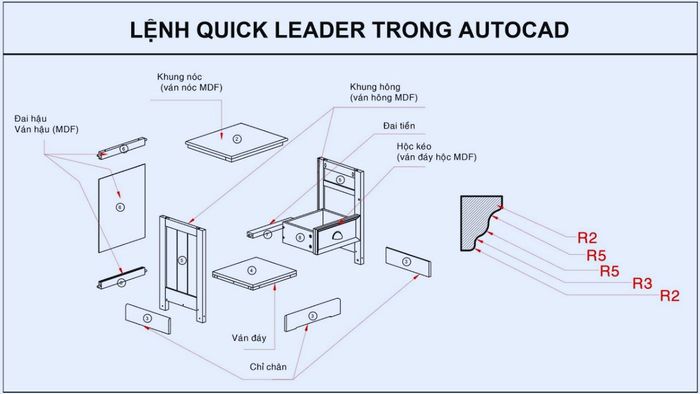

Lệnh QLeader hay còn gọi là Quick Leader trong AutoCAD, giúp bạn tạo đường dẫn ghi chú (leader) một cách nhanh chóng và dễ dàng, tiết kiệm thời gian đáng kể cho người dùng.
Lệnh này giúp liên kết các chú thích với đối tượng trong bản vẽ kỹ thuật mà người dùng thao tác, mang lại sự rõ ràng và dễ hiểu cho các thông tin cũng như hướng dẫn trên bản vẽ.
Ý nghĩa của lệnh QLeader trong AutoCAD
Ngoài việc hiểu về lệnh QLeader trong AutoCAD là gì, bạn cũng nên tham khảo các vai trò quan trọng mà lệnh này đảm nhiệm trong quá trình sử dụng phần mềm. Dưới đây là những lợi ích nổi bật mà QLeader mang lại khi làm việc với AutoCAD.
Tạo chú thích một cách nhanh chóng

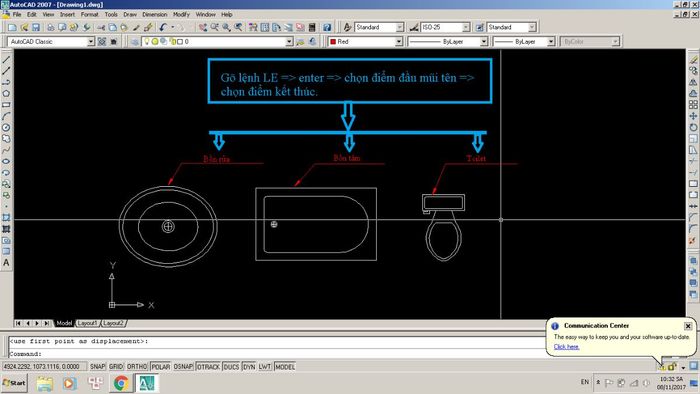

Lệnh LE trong CAD là công cụ hữu ích giúp người dùng tạo chú thích nhanh chóng chỉ trong vài giây. Nó kết nối trực tiếp từ một đối tượng trong bản vẽ đến phần nội dung chú thích cụ thể bằng một đường dẫn rõ ràng.
Thao tác thực hiện rất đơn giản, bạn chỉ cần chọn điểm, vẽ đường dẫn rồi nhập nội dung chú thích mà không cần phải chỉnh sửa hay thêm bước phức tạp nào sau đó.
Bạn có thể sử dụng lệnh QLeader trong CAD khi sở hữu một chiếc laptop. Nếu cần mua laptop mới, hãy tham khảo các mẫu máy tại Mytour qua phần dưới đây nhé:
Linh hoạt trong việc gắn chú thích
Nhờ khả năng tùy chỉnh thông minh và hiệu quả của lệnh LE trong CAD, người dùng có thể dễ dàng gắn chú thích một cách linh hoạt. Đây chính là lý do lệnh QLeader được sử dụng rộng rãi, đặc biệt trong các bản vẽ đòi hỏi độ chính xác và rõ ràng cao.
Người dùng có thể chọn kiểu chú thích phù hợp từ các tùy chọn có sẵn. Bạn hoàn toàn có thể điều chỉnh số điểm leader theo yêu cầu để phù hợp với bản vẽ. Bên cạnh đó, còn có thể cấu hình đầu mũi tên và chỉ định vị trí điểm leader trên đối tượng một cách chính xác.
Hỗ trợ ghi chú chi tiết
Trong bản vẽ kỹ thuật, lệnh QLeader giúp ghi chú chi tiết, truyền tải thông tin rõ ràng và trực quan nhất. Việc liên kết trực tiếp giữa chú thích và đối tượng giúp người dùng dễ dàng nhận diện các phần trong bản vẽ, tránh nhầm lẫn khi đọc và hiểu bản vẽ kỹ thuật.
Bạn có thể nhập văn bản nhiều dòng với các định dạng đa dạng để làm cho nội dung chú thích thêm cụ thể và dễ hiểu hơn. Ngoài ra, để làm nổi bật phần chú thích, bạn còn có thể thêm khung viền bao quanh phần văn bản đó.
Tích hợp hiệu quả với nhiều công cụ khác
Lệnh LE trong CAD không chỉ là công cụ tạo chú thích nhanh mà còn có khả năng tích hợp với nhiều công cụ khác trong AutoCAD. Sự kết hợp này giúp nâng cao hiệu suất công việc, giảm thời gian xử lý và tăng độ chính xác cho bản vẽ kỹ thuật. Một số công cụ mà lệnh QLeader có thể phối hợp hiệu quả bao gồm:
- MText (Trình soạn thảo văn bản)
- Tham chiếu Block
- Công cụ đo kích thước
- Hatch (Tô màu, tạo mẫu)
- Quản lý Layer
- Multileader (Nhiều đường dẫn chú thích)
- Tỷ lệ chú thích (Annotation Scale)
Hướng dẫn sử dụng lệnh QLeader một cách nhanh nhất
Nếu bạn muốn tìm hiểu cách dùng lệnh Leader trong CAD một cách chuẩn xác và nhanh chóng, đừng bỏ qua phần hướng dẫn dưới đây. Mytour sẽ giúp bạn biết cách tạo đường dẫn chú thích hiệu quả trong bản vẽ.
Cách kích hoạt lệnh QLeader
Bạn có thể khởi động lệnh QLeader bằng các phương pháp sau:
- Cách 1: Mở Command Line bằng tổ hợp phím Ctrl + 9 > Gõ lệnh QLeader rồi nhấn Enter.
- Cách 2: Trên thanh Ribbon > Chọn Annotate > Trong nhóm Leaders, bấm vào biểu tượng QLeader để kích hoạt.

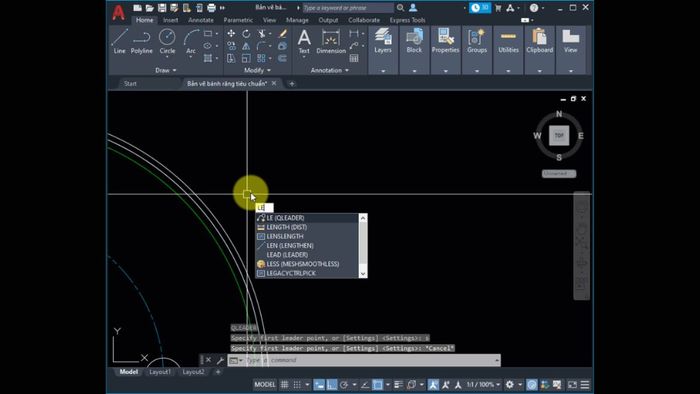

- Cách 3: Nhập lệnh LE ngay trên Command Line rồi nhấn Enter để chạy lệnh QLeader.
Hướng dẫn từng bước sử dụng lệnh QLeader
Mời bạn tham khảo chi tiết cách áp dụng lệnh Leader trong CAD dưới đây:

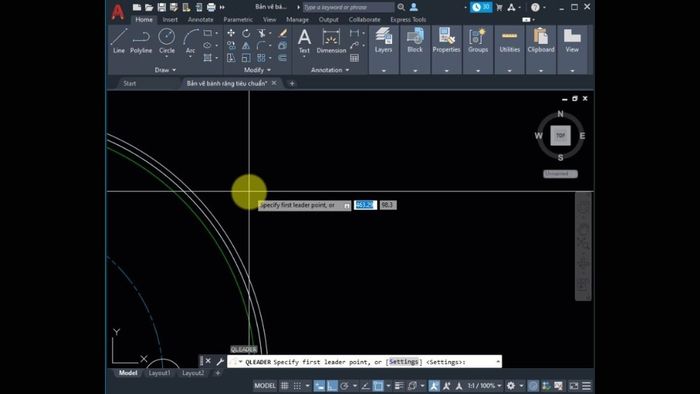

Bước 1: Chọn điểm xuất phát bằng cách nhấn vào vị trí trên đối tượng mà bạn muốn Leader hướng tới.

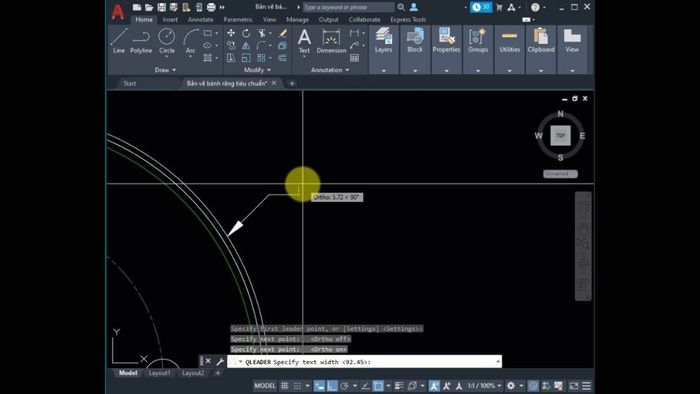

Bước 2: Di chuyển chuột để định hướng và điều chỉnh chiều dài của leader > Nhấn chuột hoặc Enter để xác nhận.

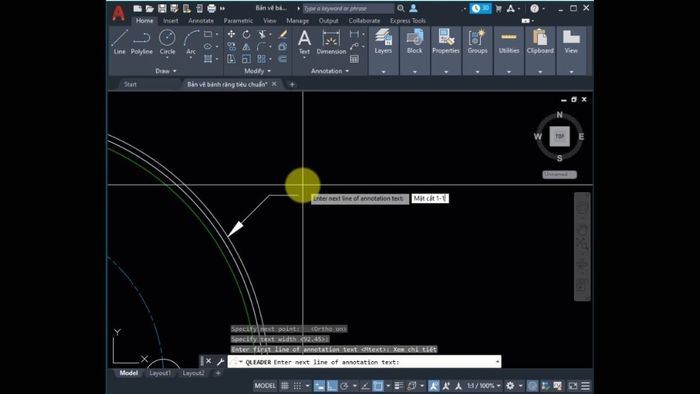

Bước 3: Một hộp thoại xuất hiện để bạn nhập chú thích; sau khi hoàn tất chỉnh sửa, nhấn Enter để lưu.

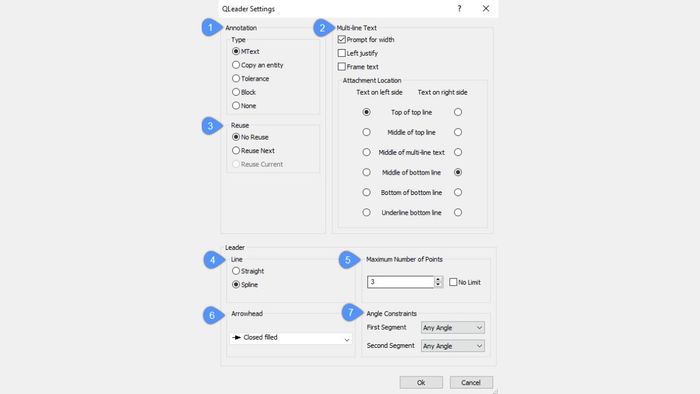

Những tùy chọn chính trong lệnh QLeader
Các tùy chọn quan trọng trong lệnh QLeader bao gồm:
Annotation:
- MText: Nhập văn bản nhiều dòng.
- Copy an Object: Sao chép đối tượng và gắn vào leader.
- Tolerance: Nhập ký hiệu, giá trị dung sai.
- Block Reference: Chèn block vào.
- None: Không chú thích.
Văn bản nhiều dòng:
- Prompt for Width: Nhập chiều rộng cho văn bản.
- Always Left Justify: Luôn căn lề trái cho văn bản.
- Frame Text: Tạo khung bao quanh văn bản.
- Attachment Location: Xác định vị trí gắn kết giữa leader và chú thích.
Tái sử dụng chú thích:
- None: Không tái sử dụng chú thích.
- Reuse Next: Tái dùng chú thích cho các leader tiếp theo.
- Reuse Current: Tái sử dụng chú thích hiện tại cho các leader kế tiếp.
Đường dẫn và mũi tên:
- Leader Line: Các kiểu đường leader.
- Maximum Number of Points: Đặt số điểm tối đa cho leader.
- Arrowhead: Lựa chọn kiểu mũi tên cho leader.
- Angle Constraints: Giới hạn góc cho đường leader.

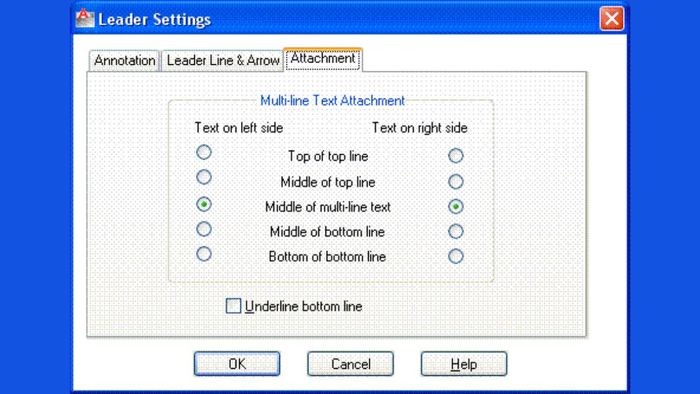

Vị trí gắn kết:
- Top of Top Line: Gắn ở đỉnh dòng đầu tiên.
- Middle of Top Line: Gắn tại giữa dòng đầu tiên.
- Middle of Multiline Text: Gắn ở giữa đoạn văn bản nhiều dòng.
- Middle of Bottom Line: Gắn ở giữa dòng cuối cùng.
- Bottom of Bottom Line: Gắn đáy dòng cuối cùng.
- Underline Bottom Line: Gạch chân dòng cuối.
Mẹo nhỏ để sử dụng QLeader hiệu quả hơn
Bên cạnh việc nắm rõ cách sử dụng lệnh QLeader trong CAD, bạn cũng nên khám phá thêm các mẹo để tận dụng lệnh này hiệu quả hơn. Dưới đây là một số bí quyết thường được áp dụng khi dùng QLeader.
Điều chỉnh kiểu QLeader (QLeaderSTYLE)
Đây là một thủ thuật rất hữu ích giúp bản vẽ của bạn trở nên chuyên nghiệp và rõ ràng hơn. Khi tùy chỉnh kiểu QLeader (QLeaderSTYLE), bạn có thể điều chỉnh các thông số trong hộp thoại Leader Settings, bao gồm kiểu mũi tên, loại chú thích, số điểm leader,... để phù hợp với tiêu chuẩn bản vẽ bạn cần.
Khai thác tối đa chế độ bắt điểm
Khi sử dụng lệnh QLeader trong AutoCAD để tạo chú thích, bạn nên bật chế độ Object Snap (OSNAP). Chế độ này giúp xác định chính xác điểm bắt đầu và kết thúc của leader, từ đó đảm bảo bản vẽ vừa chuyên nghiệp vừa chính xác, đồng thời tăng tốc độ làm việc.
Kích hoạt Ortho Mode và Polar Tracking
Việc bật Ortho Mode và Polar Tracking khi sử dụng lệnh QLeader sẽ giúp kiểm soát hướng và góc của đường leader hiệu quả hơn. Ortho Mode giới hạn chuyển động con trỏ chỉ theo hướng thẳng đứng hoặc ngang, còn Polar Tracking hỗ trợ vẽ đường theo các góc đã được thiết lập sẵn qua đường dẫn tạm thời.
Quản lý chú thích dài hiệu quả
Khi thực hiện lệnh QLeader trong CAD để tạo chú thích dài, việc quản lý văn bản hiệu quả là điều cần thiết. Quản lý tốt giúp bản vẽ trở nên rõ ràng và chuyên nghiệp hơn. Bạn có thể dùng MText với chức năng tự động ngắt dòng hoặc cài đặt QLeader để kiểm soát nội dung chú thích.
Trên đây là những hướng dẫn chi tiết về cách dùng lệnh QLeader trong CAD mà bạn nên tham khảo. Hy vọng bài viết về QLeader trong AutoCAD đã giúp bạn nắm rõ hơn về lệnh này. Nếu bạn muốn tìm hiểu thêm về lệnh hoặc các phần mềm khác, đừng ngần ngại cho Mytour biết nhé.
