Lệnh vát góc trong CAD là một công cụ quan trọng trong thiết kế kỹ thuật, giúp xử lý các góc nối một cách nhanh chóng, chính xác và chuyên nghiệp. Với lệnh Chamfer, bạn có thể vẽ các góc vát vuông hoặc tròn trong CAD chỉ trong vài thao tác đơn giản. Bài viết sau đây sẽ hướng dẫn bạn chi tiết cách sử dụng công cụ này và các tùy chọn mở rộng để nâng cao hiệu quả trong thiết kế bản vẽ.
Lệnh vát góc trong CAD là gì?
Lệnh vát góc trong CAD, hay còn gọi là Chamfer, là một công cụ tiện ích trong AutoCAD giúp tạo ra các đoạn đường vát giữa hai cạnh giao nhau. Thay vì một góc nhọn hoặc vuông, lệnh này giúp bạn thay thế góc đó bằng một đoạn thẳng có độ dài xác định, tạo ra các góc xiên hoặc góc vuông một cách chính xác.
Khác với phương pháp vẽ vát góc thủ công, lệnh vát góc trong CAD giúp bạn tạo ra các góc vát chính xác và nhanh chóng. Công cụ này rất hữu ích khi bạn chuẩn bị mô hình cho các chi tiết cơ khí hoặc khi muốn bo góc sản phẩm. Ngoài ra, người dùng cũng có thể sử dụng lệnh vát góc tròn trong CAD để tạo các bo cong mềm mại, thích hợp cho những chi tiết cần tối ưu lực cắt.
Tùy vào yêu cầu công việc, bạn có thể sử dụng lệnh vát góc vuông trong CAD để tạo góc 90 độ với đoạn vát có hai cạnh bằng nhau. Để đảm bảo chính xác, nhiều người dùng kết hợp với lệnh đo góc vát trong CAD để kiểm tra lại các thông số sau khi vẽ.
Hướng dẫn sử dụng lệnh vát góc trong AutoCAD
Để thực hiện lệnh vát góc trong CAD một cách đơn giản, bạn chỉ cần làm theo 3 bước cơ bản dưới đây:
- Bước 1: Trên giao diện AutoCAD, bạn gõ CHA vào ô dòng lệnh rồi nhấn Enter. Lệnh vát góc trong CAD sẽ được kích hoạt và các tùy chọn sẽ xuất hiện ngay dưới dòng lệnh.

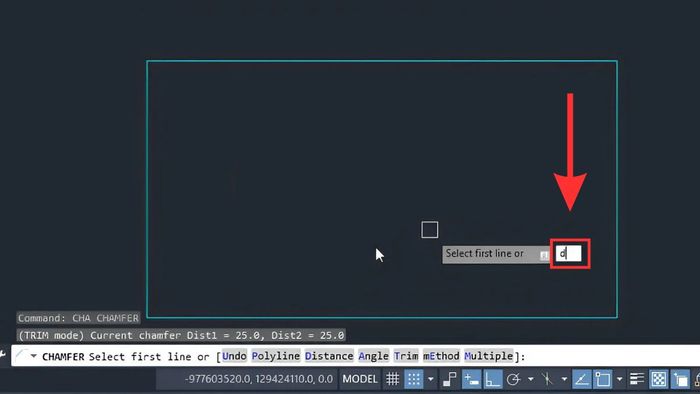

- Bước 2: Gõ D (Distance) để nhập độ dài cho hai cạnh vát. Nếu bạn muốn vát góc với một đoạn có độ dài cụ thể, hãy nhập lần lượt giá trị cho cạnh thứ nhất và cạnh thứ hai. Đây là thao tác thường dùng khi sử dụng lệnh vát góc vuông trong CAD.
- Bước 3: Tiếp theo, bạn nhập kích thước và nhấp vào hai cạnh mà bạn muốn vát góc.

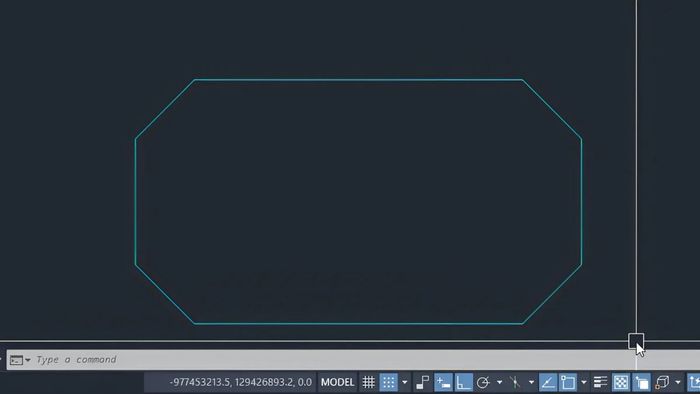

- Bước 4: Nhấn Enter để hoàn tất lệnh vát góc trong CAD.
Các tùy chọn nâng cao của lệnh Chamfer
Ngoài các thao tác cơ bản, lệnh Chamfer còn cung cấp nhiều tùy chọn mở rộng giúp người dùng có thể linh hoạt hơn trong quá trình thiết kế. Dưới đây là hai tính năng nổi bật khi sử dụng lệnh vát góc trong CAD, phù hợp với các trường hợp làm việc với Polyline hoặc khi cần xác định góc vát bằng giá trị góc và chiều dài cụ thể.
Tạo vát góc hàng loạt với Polyline
Khi làm việc với các hình đa giác, việc vát từng góc một cách thủ công sẽ rất tốn thời gian. Lúc này, bạn có thể sử dụng tùy chọn Polyline trong lệnh vát góc để vát góc hàng loạt chỉ với một thao tác duy nhất.

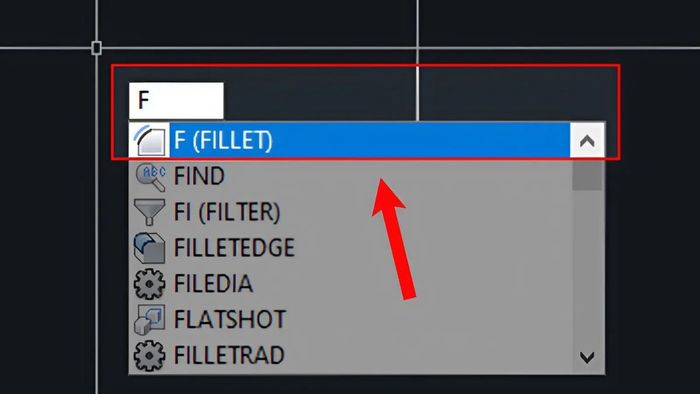

- Bước 1: Để bắt đầu lệnh Fillet, bạn gõ F và nhấn Enter.

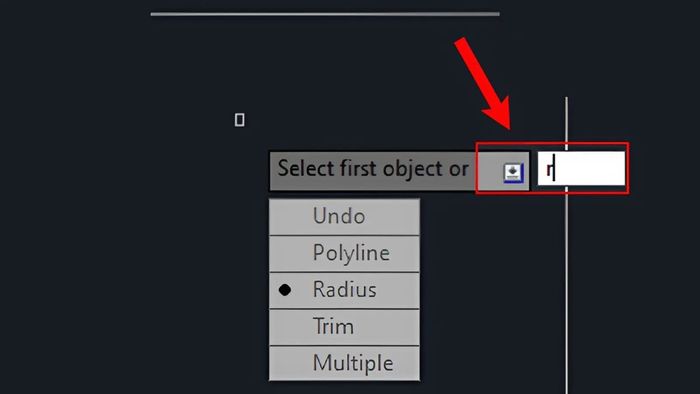

- Bước 2: Nhập R rồi chọn tham số Radius.
- Bước 3: Nhấn Enter và nhập giá trị bán kính để áp dụng cho góc bo tròn.

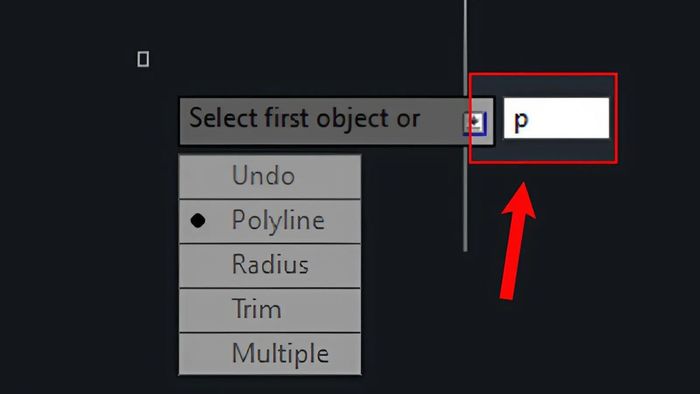

- Bước 4: Gõ P rồi chọn tham số Polyline, sau đó nhấn Enter.
- Bước 5: Nhấp chuột vào một đoạn thẳng bất kỳ. Di chuyển chuột tới đoạn thẳng còn lại bạn muốn bo tròn và nhấp chọn để hoàn tất lệnh vát góc tròn trong CAD.
Tạo góc vát từ độ dài cạnh thứ nhất và giá trị góc bằng công cụ Angle
Một trong những tùy chọn nâng cao là xác định góc vát thông qua độ dài cạnh thứ nhất và giá trị góc (Angle). Lệnh này rất hữu ích trong các bản vẽ cơ khí yêu cầu độ chính xác cao.

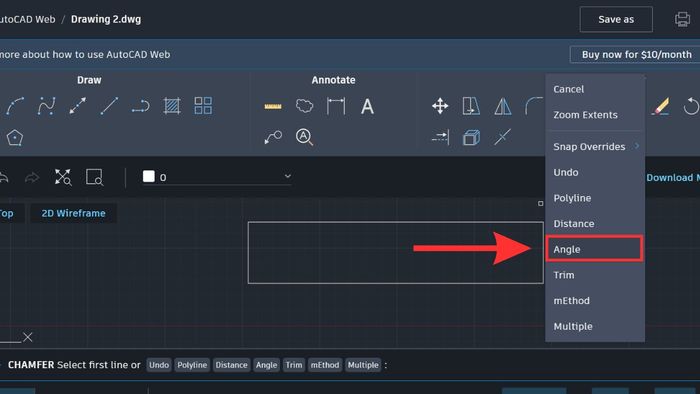

- Bước 1: Nhập lệnh Chamfer trên giao diện CAD, sau đó gõ ký tự A và nhấn Enter để kích hoạt tùy chọn Angle (Góc).
- Bước 2: Trên giao diện tùy chọn Angle, bạn nhập chiều dài vát cho cạnh thứ nhất và góc vát cần thiết. Sau đó, chọn cạnh đầu tiên cần vát, rồi chọn cạnh thứ hai để hoàn thành việc xác định hai cạnh vát.
- Bước 3: Sau khi hoàn thành việc chọn đủ các cạnh, bạn nhấn Enter để kết thúc quá trình vát góc.
Hy vọng rằng với hướng dẫn chi tiết trên, bạn đã nắm vững cách sử dụng lệnh vát góc trong CAD và có thể áp dụng hiệu quả vào thiết kế của mình. Bên cạnh đó, đừng quên thử khám phá thêm lệnh Chamfer để vẽ các góc vát tròn, vuông chính xác hơn, từ đó nâng cao thẩm mỹ và độ chính xác cho bản vẽ của bạn. Tiếp tục theo dõi Mytour để cập nhật những thủ thuật AutoCAD mới nhất và các thông tin công nghệ, phần mềm hữu ích khác!
