Lệnh vẽ đường cong trong AutoCAD không chỉ là công cụ hỗ trợ mà còn là chìa khóa giúp bạn tạo ra những bản vẽ kỹ thuật chi tiết và chính xác. Việc thành thạo các lệnh này giúp bạn dễ dàng thao tác với các chi tiết phức tạp. Cùng Mytour khám phá cách sử dụng hiệu quả lệnh vẽ đường cong qua hai, ba điểm trong AutoCAD để nâng cao chất lượng thiết kế nhé!
Các lệnh vẽ đường cong trong AutoCAD có vai trò quan trọng như thế nào?
Đường cong là yếu tố không thể thiếu trong các bản vẽ kỹ thuật trên AutoCAD, giúp thiết kế các chi tiết phức tạp với độ chính xác cao. Phần này sẽ giới thiệu các lệnh cơ bản và cách áp dụng các lệnh vẽ đường cong trong AutoCAD để tạo ra các đường cong hoàn hảo.
Vai trò của lệnh vẽ đường cong trong AutoCAD.
Trong phần mềm AutoCAD, các lệnh vẽ đường cong liên tục đóng vai trò thiết yếu trong việc tạo ra những đường nét mềm mại và linh hoạt cho các bản vẽ kỹ thuật. Những đường cong này giúp mô phỏng các chi tiết phức tạp như hình dáng máy móc, cấu trúc xây dựng, hay thiết kế nội thất. Nhờ vào các lệnh vẽ này, người sử dụng có thể tạo ra những hình ảnh chính xác đến từng chi tiết nhỏ nhất.
- Có thể tùy chỉnh linh hoạt theo yêu cầu thiết kế, đảm bảo độ chính xác cao.
- Giải quyết các vấn đề thiết kế phức tạp, mang đến sự linh hoạt tối đa.
- Tối ưu hóa quy trình làm việc, giúp tạo ra sản phẩm hoàn hảo hơn.
Nếu bạn đang tìm kiếm một chiếc laptop mạnh mẽ để làm việc với AutoCAD và sử dụng các lệnh vẽ đường cong trong CAD một cách mượt mà, hãy khám phá các mẫu laptop tại Mytour. Với cấu hình mạnh mẽ, hiệu suất vượt trội và sự đa dạng về lựa chọn, các sản phẩm này chắc chắn sẽ đáp ứng tốt nhu cầu của bạn, giúp bạn hoàn thành công việc nhanh chóng và hiệu quả.
Các lệnh quan trọng trong việc vẽ đường cong trên phần mềm CAD.
Để vẽ đường cong chính xác và hiệu quả, việc nắm vững các lệnh phổ biến là điều không thể thiếu. Dưới đây là những lệnh quan trọng giúp bạn tạo đường cong trong CAD một cách dễ dàng.
- Objects: Chuyển đổi từ đường nét phác thảo (PLINE) sang đường cong mượt mà (SPLINE), tạo ra những hình dạng phức tạp một cách dễ dàng.
- Close: Kết thúc đường cong SPLINE và tạo ra một vòng khép kín hoàn chỉnh.
- Fit Tolerance: Tinh chỉnh độ mịn của đường cong SPLINE. Nếu giá trị bằng 0, đường cong sẽ đi qua tất cả các điểm điều khiển, còn nếu khác 0, đường cong sẽ trở nên mượt mà hơn, mang lại hiệu ứng tự nhiên.
Các tùy chọn cơ bản khi sử dụng các lệnh vẽ đường cong trong phần mềm CAD.
Khi sử dụng các lệnh vẽ đường cong trong CAD, người dùng có thể tùy chỉnh các thiết lập sao cho phù hợp với mục đích thiết kế. Dưới đây là một số tùy chọn cơ bản khi vẽ đường cong liên tục trong CAD:
- Kiểu đường cong: Lựa chọn giữa đường cong tự do hoặc đường cong theo các điểm nối kết với nhau.
- Số điểm điều khiển: Quyết định độ cong và hình dáng của đường cong.
- Tùy chọn nối tiếp: Đảm bảo rằng các đường cong được vẽ liên tục và chính xác trong CAD.
Hướng dẫn sử dụng lệnh Spline để vẽ đường cong trong CAD
Sau khi đã hiểu rõ về tác dụng của các lệnh vẽ đường cong trong CAD, chắc chắn nhiều bạn sẽ muốn biết thêm về các lệnh thường được sử dụng. Dưới đây là hướng dẫn chi tiết từng bước để áp dụng lệnh Spline một cách hiệu quả. Đây là một công cụ mạnh mẽ, cũng như là lệnh vẽ đường cong qua hai điểm trong CAD rất phổ biến.
Chức năng của lệnh Spline
Lệnh Spline trong AutoCAD cho phép người dùng tạo ra các đường cong phức tạp mà không bị hạn chế về hình dạng. Lệnh vẽ đường cong qua hai điểm trong CAD này rất lý tưởng cho việc thiết kế các đường cong liên tục hoặc mô phỏng hình dạng tự do của đối tượng.
- Hỗ trợ tạo ra các đường cong phức tạp và chi tiết một cách dễ dàng.
- Giúp tạo hình dáng cong và uốn lượn với độ chính xác cao.
- Cho phép linh hoạt điều chỉnh thiết kế theo các ý tưởng sáng tạo của bạn.
Hướng dẫn vẽ đường cong bằng lệnh Spline
Để sử dụng lệnh Spline hiệu quả, bạn cần làm theo các bước cơ bản dưới đây. Lệnh này giúp bạn tạo ra các đường cong tự do bằng cách nối các điểm điều khiển mà bạn chọn.

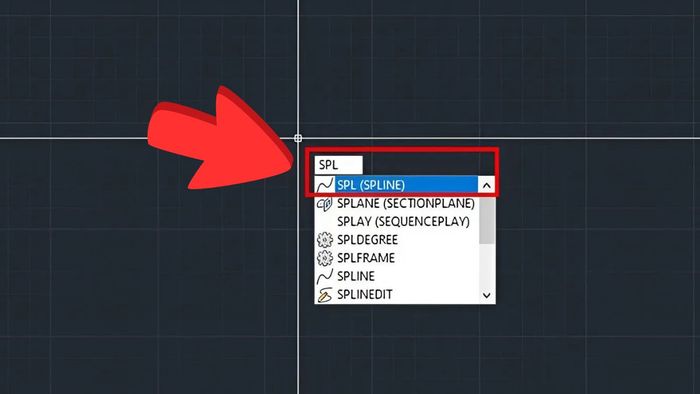

- Bước 1: Bắt đầu bằng cách gõ lệnh SPL (viết tắt của Spline) vào thanh lệnh của AutoCAD và nhấn Enter.

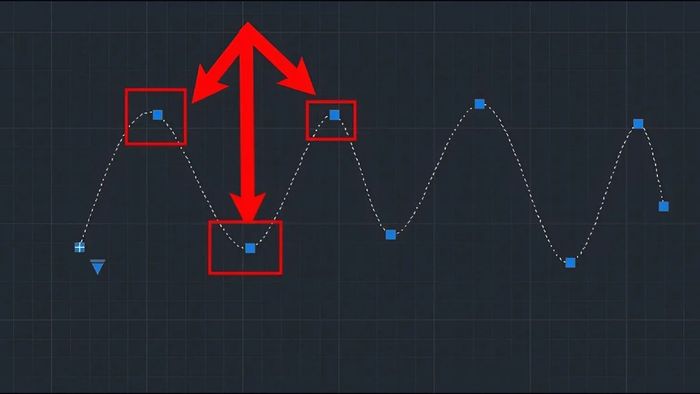

- Bước 2: Tiếp theo, bạn hãy lần lượt nhấp vào các điểm mà bạn muốn đường cong đi qua. Khi đã hoàn thành, nhấn chuột phải và chọn Enter để kết thúc lệnh vẽ đường cong qua ba điểm trong CAD.

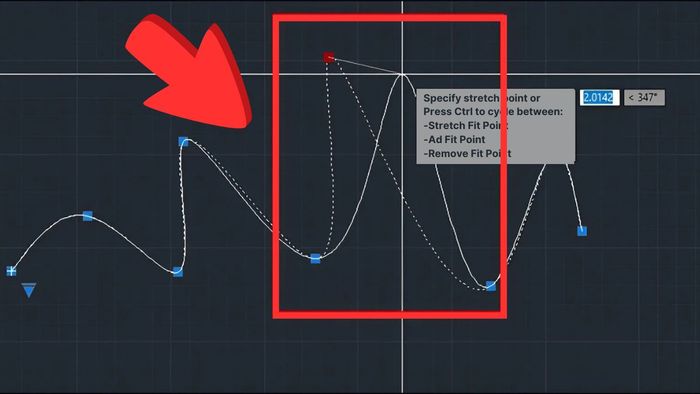

- Bước 3: Nếu đường cong chưa đạt yêu cầu, bạn có thể nhấp vào đường cong vừa vẽ. Các điểm điều khiển màu xanh sẽ xuất hiện. Lúc này, bạn có thể kéo thả các điểm này để điều chỉnh hình dạng đường cong sao cho phù hợp với mong muốn của mình.
Các lưu ý quan trọng khi vẽ đường cong trong CAD bằng lệnh Spline
Khi sử dụng lệnh Spline, việc hiểu rõ các lưu ý sẽ giúp bạn tạo ra kết quả chính xác và tối ưu cho bản vẽ của mình. Hãy cùng tìm hiểu những điều cần lưu ý khi vẽ đường cong liên tục trong CAD.
- Chọn đúng số lượng điểm điều khiển để có hình dáng đường cong tối ưu.
- Đảm bảo rằng các điểm điều khiển nằm trên một mặt phẳng khi vẽ đường cong liên tục trong CAD.
- Sử dụng các tùy chọn Smooth để điều chỉnh và làm mịn đường cong một cách hiệu quả.
Hướng dẫn sử dụng lệnh Pline để vẽ đường cong trong CAD
Ngoài lệnh Spline, còn có một lệnh khác cũng giúp vẽ đường cong qua ba điểm trong CAD. Hãy tham khảo các bước hướng dẫn dưới đây của Mytour để biết cách sử dụng lệnh Pline hiệu quả, mang lại sự linh hoạt cho các thiết kế của bạn.
Công dụng của lệnh Pline
Lệnh Pline (Polyline) trong CAD cho phép vẽ các đường cong kết hợp với các đoạn thẳng. Đây là một trong những lệnh vẽ đường cong qua hai điểm trong CAD phổ biến nhất, rất hữu ích khi cần vẽ hoặc tạo các hình dạng khác nhau từ các đoạn liên kết.
- Kết hợp dễ dàng giữa đường thẳng và đường cong trong cùng một lệnh.
- Tạo ra các đường viền sắc sảo với độ chính xác tuyệt đối.
- Hỗ trợ tùy chỉnh về độ dày và kiểu dáng của đường vẽ.
Hướng dẫn vẽ đường cong bằng lệnh Pline trong AutoCAD
Để vẽ đường cong bằng lệnh Pline trong AutoCAD, bạn có thể làm theo các bước dưới đây. Đây là một lệnh hữu ích giúp kết hợp các đoạn thẳng và đường cong trong một bản vẽ duy nhất.

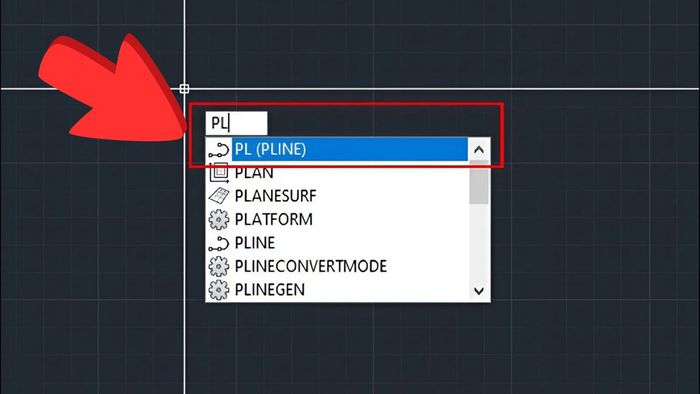

- Bước 1: Mở thanh lệnh vẽ đường cong qua ba điểm trong CAD, nhập PL và nhấn Enter để bắt đầu.

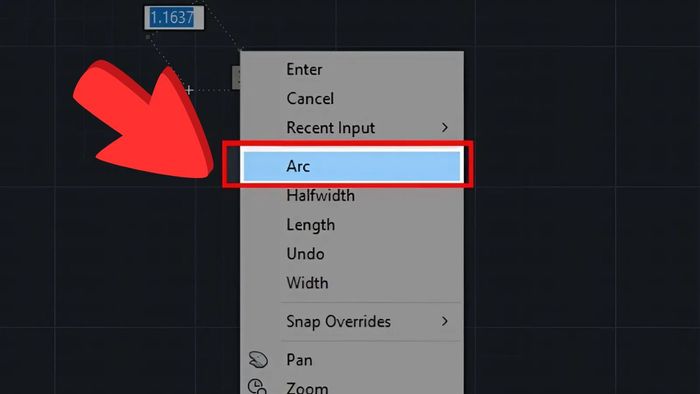

- Bước 2: Tiếp theo, xác định điểm đầu tiên trên màn hình và bắt đầu vẽ. Sau đó, chuyển sang chế độ vẽ cung tròn (ARC) để tiếp tục thao tác.

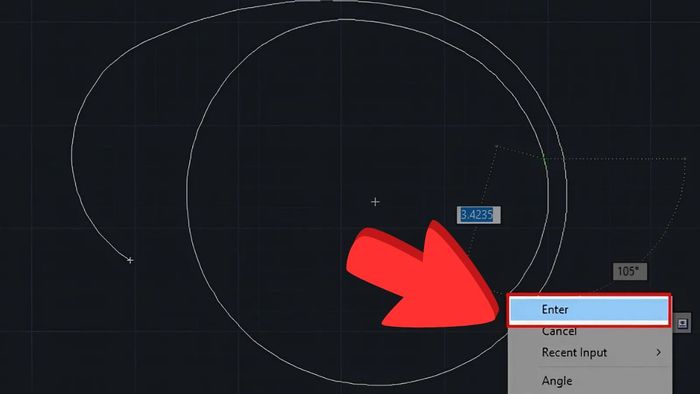

- Bước 3: Tiến hành vẽ đường cong như thông thường. Sau khi hoàn thành, nhấn chuột phải và chọn Enter để kết thúc lệnh.
Việc nắm vững và sử dụng thành thạo các lệnh vẽ đường cong trong CAD không chỉ giúp bạn nâng cao hiệu quả bản vẽ mà còn giảm thiểu đáng kể thời gian thiết kế. Từ những đường cong mềm mại, liên tục cho đến các lệnh vẽ đường cong qua 2, 3 điểm trong CAD, mỗi công cụ đều mang lại giá trị vượt trội khi được áp dụng đúng cách. Hãy thử nghiệm và áp dụng những kiến thức này để dễ dàng chinh phục các bản vẽ kỹ thuật chuyên nghiệp nhé!
