Cách sử dụng lệnh WIPEOUT trong CAD để che đối tượng trong bản vẽ là một chủ đề được nhiều người tìm hiểu. Lệnh này giúp bản vẽ trở nên gọn gàng, chuyên nghiệp hơn khi làm việc với AutoCAD. Cùng Mytour khám phá cách dùng và những thông tin liên quan về lệnh WIPEOUT, các lỗi thường gặp và lệnh tắt trong CAD.
Lệnh WIPEOUT trong CAD có công dụng gì?
Lệnh WIPEOUT trong CAD là công cụ hữu ích giúp bạn tạo ra một vùng đa giác che phủ các đối tượng cần ẩn đi mà không làm mất chúng. Các đối tượng này chỉ tạm thời khuất và bản vẽ vẫn giữ được sự sạch sẽ, không bị rối mắt.
Bạn có thể điều chỉnh kích thước và hình dạng của lớp phủ WIPEOUT để quản lý các yếu tố hiển thị dễ dàng. Việc che khuất các đối tượng trong CAD giúp người thiết kế có thể tập trung vào các chi tiết quan trọng khác mà không làm ảnh hưởng đến các đối tượng gốc, như che đi các đường giao cắt hoặc tạo không gian cho các ghi chú.
Một chiếc laptop có hiệu năng cao chính là sự lựa chọn hoàn hảo để tạo ra những bản vẽ kỹ thuật trong AutoCAD. Hãy đến ngay Mytour hoặc tham khảo danh sách laptop chính hãng tại cửa hàng để tìm chiếc máy tính phù hợp nhất với nhu cầu của bạn. Xem ngay tại đây!
Cách sử dụng lệnh WIPEOUT để che đối tượng trong CAD
Để sử dụng lệnh WIPEOUT trong CAD, bạn có thể thực hiện theo các bước dưới đây:

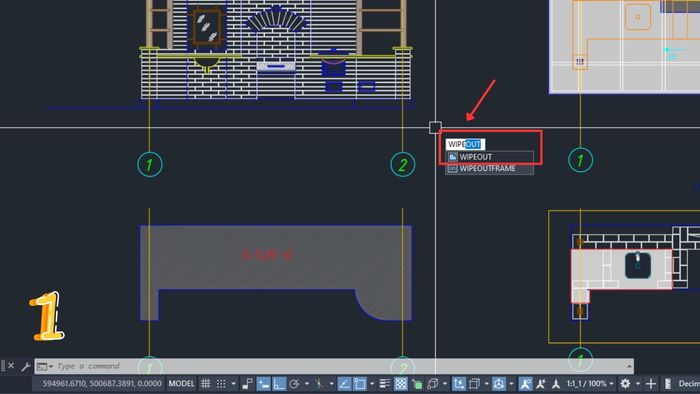

- Bước 1: Nhập lệnh tắt WIPEOUT là W và nhấn Enter.

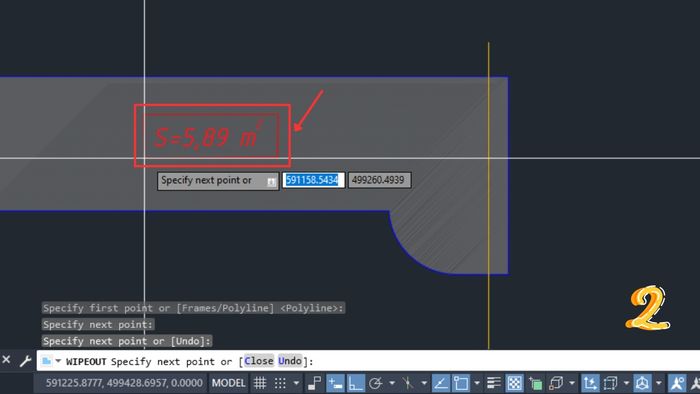

- Bước 2: Sau đó, bạn khoanh vùng đối tượng cần che phủ bằng cách nhấp chuột vào các điểm tạo thành hình đa giác kín rồi nhấn Enter.

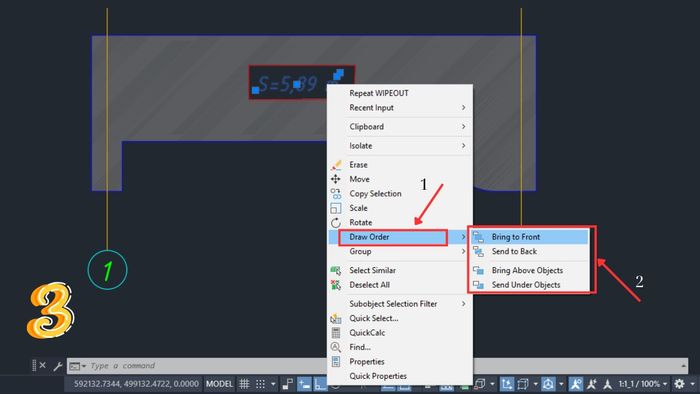

- Bước 3: Để thay đổi vị trí lớp WIPEOUT, bạn chỉ cần nhấp chuột trái vào đối tượng rồi nhấp chuột phải. Trong menu “Draw Order”, bạn có thể chọn giữa các tùy chọn như Bring to Front (Đưa lên trước) hoặc Send to Back (Đưa ra sau) để điều chỉnh lớp hiển thị theo ý muốn.
- Bước 4: Sau khi hoàn thành các thao tác, bạn sẽ thấy kết quả như hình dưới đây.
Lưu ý: Cách sử dụng lệnh WIPEOUT để che đối tượng trong CAD có thể thay đổi tùy theo phiên bản phần mềm bạn đang sử dụng. Vì vậy, hãy tham khảo hướng dẫn cụ thể cho phiên bản AutoCAD của bạn để thực hiện thao tác chính xác và hiệu quả nhất.
