LibreCAD là gì? Hướng dẫn tải và sử dụng LibreCAD chi tiết và đầy đủ

Bạn đang tìm phần mềm CAD 2D miễn phí nhưng vẫn đầy đủ tính năng chuyên nghiệp? LibreCAD là lựa chọn lý tưởng, hỗ trợ bạn dễ dàng vẽ, chỉnh sửa và xuất bản bản vẽ. Trong bài viết này, bạn sẽ được hướng dẫn cách tải LibreCAD và sử dụng các công cụ hữu ích để tối ưu quá trình thiết kế của mình.

LibreCAD là gì?

• Nền tảng: Windows, macOS, Linux
• Dung lượng: Khoảng 30-50MB (tùy phiên bản)
• Loại: Phần mềm thiết kế CAD 2D mã nguồn mở
• Giá: Miễn phí
• Link tải: https://www.librecad.org/#download

LibreCAD là phần mềm thiết kế kỹ thuật 2D mã nguồn mở, được phát triển cho kỹ sư, kiến trúc sư và những người yêu thích vẽ bản vẽ kỹ thuật. Phần mềm cho phép tạo, chỉnh sửa và xuất bản các bản vẽ CAD chuyên nghiệp mà không cần trả phí bản quyền.

Khác với nhiều phần mềm CAD thương mại, LibreCAD nổi bật với hiệu suất nhẹ, dễ sử dụng và khả năng tương thích trên nhiều hệ điều hành, là lựa chọn hoàn hảo cho cả người mới và các chuyên gia thiết kế kỹ thuật.

Các ứng dụng thực tế của LibreCAD

LibreCAD được ứng dụng rộng rãi trong nhiều lĩnh vực thiết kế kỹ thuật nhờ khả năng vẽ 2D đơn giản, nhẹ nhàng và dễ thao tác.

• Thiết kế cơ khí: Vẽ chi tiết máy, linh kiện và các bản vẽ kỹ thuật cơ khí cơ bản.
• Thiết kế xây dựng: Hỗ trợ tạo mặt bằng nhà ở, sơ đồ công trình và bản vẽ kiến trúc đơn giản.
• Thiết kế điện nước: Vẽ sơ đồ điện, hệ thống cấp thoát nước và đường ống kỹ thuật.
• Chỉnh sửa bản vẽ CAD: Mở, hiệu chỉnh và xuất file DXF phục vụ công việc thiết kế.
• Hỗ trợ học tập: Thích hợp cho sinh viên ngành kỹ thuật, cơ khí và kiến trúc luyện tập vẽ CAD.
• Gia công kỹ thuật: Ứng dụng trong sản xuất, gia công CNC và chế tạo sản phẩm.

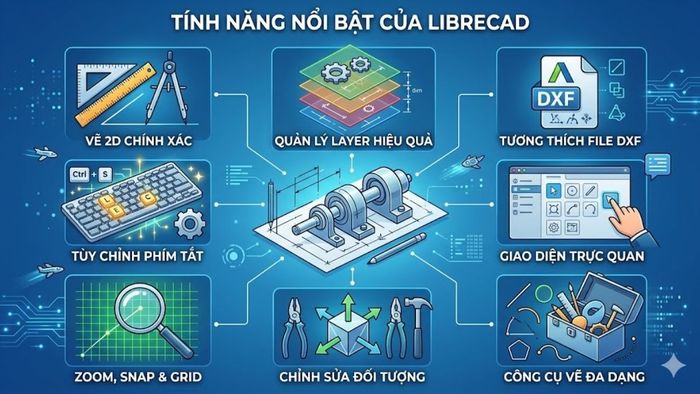

Những tính năng nổi bật của LibreCAD

LibreCAD cung cấp nhiều tính năng hữu ích giúp người dùng tạo bản vẽ kỹ thuật chính xác và hiệu quả:

• Hỗ trợ vẽ kỹ thuật 2D chuyên nghiệp với độ chính xác cao.
• Hỗ trợ đầy đủ định dạng DXF, chuẩn file phổ biến trong lĩnh vực CAD.
• Giao diện thân thiện, dễ tiếp cận ngay cả với người mới bắt đầu.
• Hệ thống layer giúp quản lý bản vẽ hiệu quả.
• Cung cấp nhiều công cụ vẽ như line, circle, arc, spline.
• Cho phép chỉnh sửa đối tượng như trim, extend, rotate.
• Hỗ trợ zoom, snap và grid giúp vẽ chính xác hơn.
• Có thể tùy chỉnh phím tắt để tối ưu thao tác.

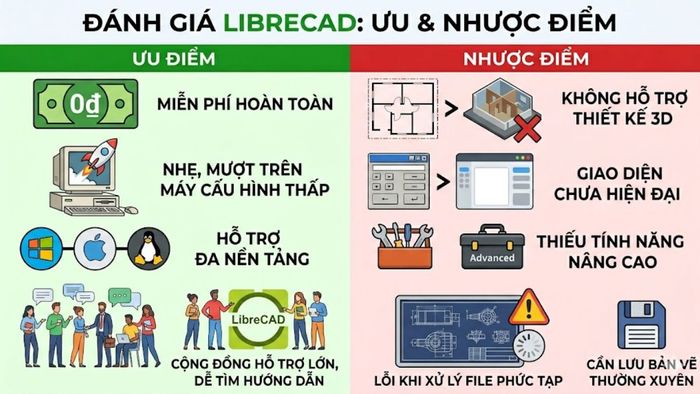

Những ưu điểm và hạn chế của phần mềm LibreCAD

Trước khi quyết định sử dụng, hãy cùng xem xét các ưu điểm và hạn chế chính của LibreCAD để nắm rõ khả năng cũng như giới hạn của phần mềm.

• Ưu điểm: LibreCAD hoàn toàn miễn phí, không cần bản quyền hay crack, phù hợp cho cá nhân, sinh viên và kỹ sư. Phần mềm nhẹ, chạy mượt trên các máy cấu hình thấp và hỗ trợ đa nền tảng. Cộng đồng người dùng rộng lớn giúp bạn dễ dàng tìm hướng dẫn, mẹo sử dụng và hỗ trợ kỹ thuật mà không cần kết nối internet.
• Nhược điểm: LibreCAD không hỗ trợ thiết kế 3D, giao diện còn đơn giản và thiếu một số tính năng nâng cao. Khi xử lý các file phức tạp, đôi khi phần mềm gặp lỗi nhỏ, cần lưu trữ bản vẽ thường xuyên.

Hướng dẫn tải và cài đặt phần mềm LibreCAD

Việc tải LibreCAD rất đơn giản và nhanh chóng. Dưới đây là hướng dẫn chi tiết theo từng hệ điều hành.

Cách cài đặt LibreCAD trên Windows

Để sử dụng LibreCAD trên Windows, hãy làm theo các bước tải và cài đặt nhanh dưới đây.

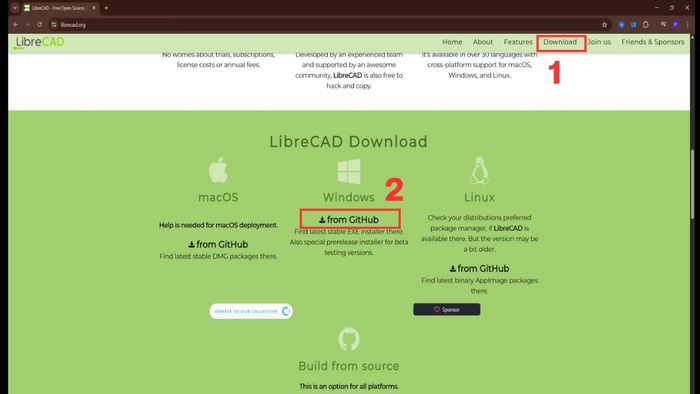

• Bước 1: Truy cập trang chính thức của LibreCAD, nhấn vào Download và kéo xuống để chọn phiên bản tải về cho hệ điều hành Windows.

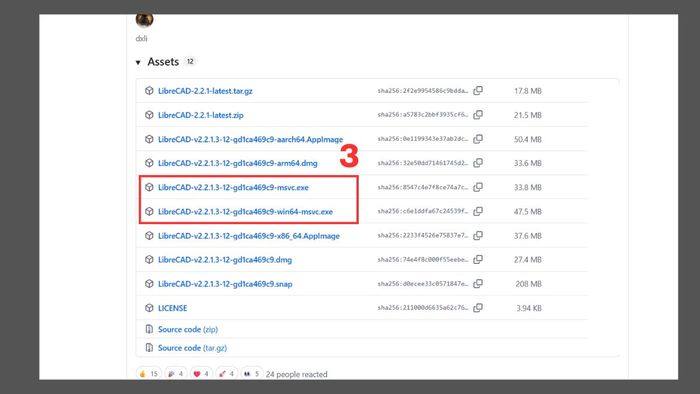

• Bước 2: Truy cập trang GitHub, kéo xuống phần Assets và chọn file exe phù hợp với hệ thống của bạn.

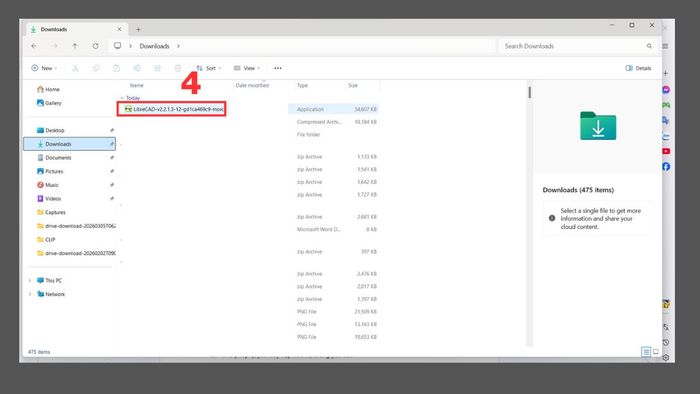

• Bước 3: Nhấn đúp vào file vừa tải để mở và bắt đầu quá trình cài đặt.

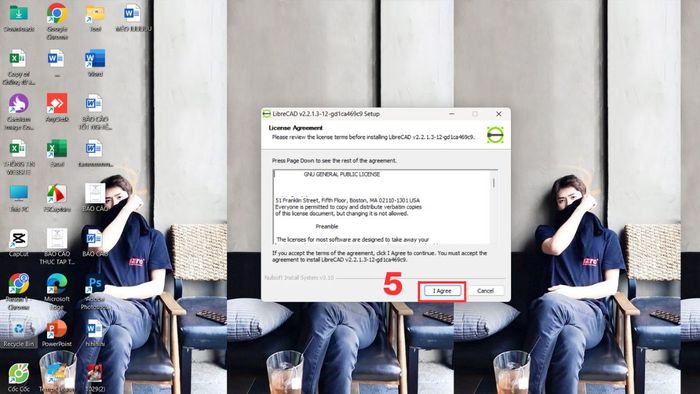

• Bước 4: Nhấn I Agree để đồng ý với các điều khoản sử dụng và tiếp tục các hướng dẫn trên màn hình.

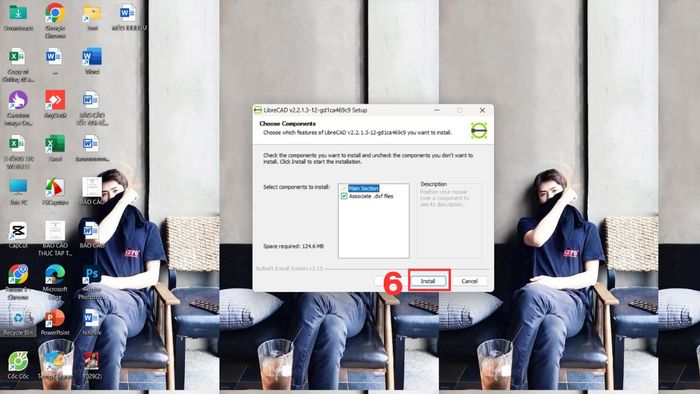

• Bước 5: Nhấn Install để bắt đầu quá trình cài đặt và chờ cho đến khi hoàn tất.

Hướng dẫn cài đặt phần mềm LibreCAD trên macOS

Để cài đặt LibreCAD trên macOS một cách nhanh gọn và thuận tiện, bạn hãy làm theo các bước hướng dẫn chi tiết bên dưới.

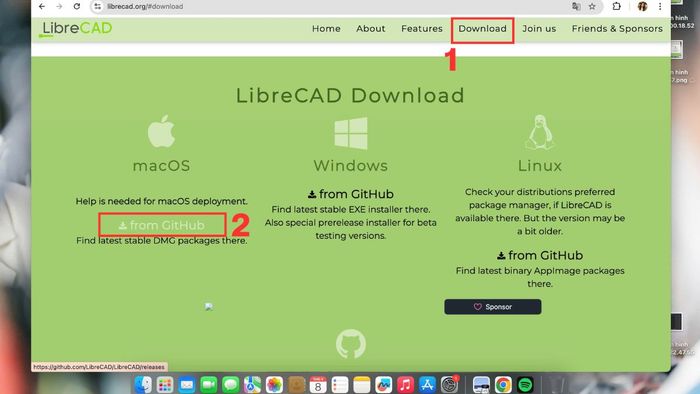

• Bước 1: Truy cập trang web chính thức của phần mềm, chọn mục Download, sau đó kéo xuống để tìm phiên bản dành cho hệ điều hành MacOS và nhấn vào from GitHub.

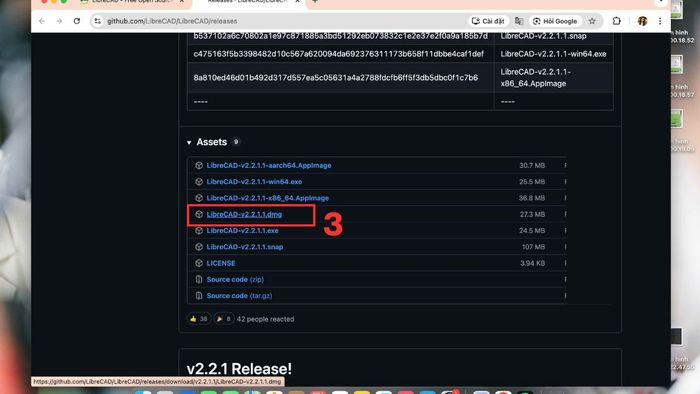

• Bước 2: Trên GitHub, hãy kéo xuống phần Assets, sau đó tìm và tải về file có đuôi .dmg tương thích với thiết bị macOS của bạn.

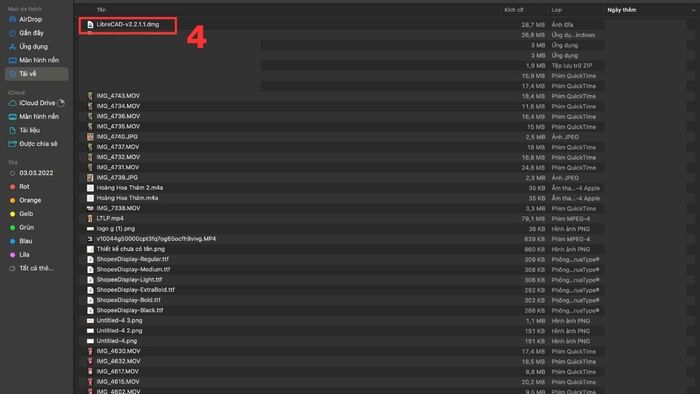

• Bước 3: Nhấp đúp vào tệp vừa tải về để mở file và bắt đầu quá trình cài đặt.

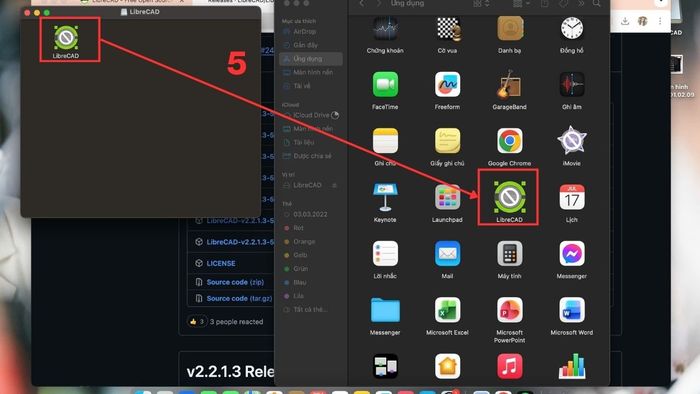

• Bước 4: Kéo biểu tượng LibreCAD và thả vào thư mục Applications (Ứng dụng) để hoàn tất việc cài đặt trên máy.

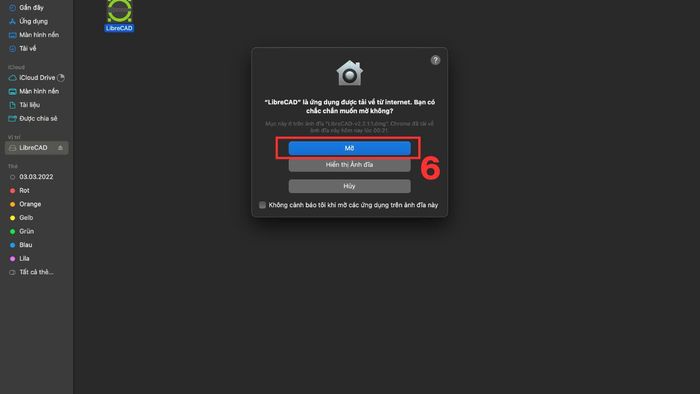

• Bước 5: Nhấn vào Mở (Open) để xác nhận và khởi chạy ứng dụng trên macOS.

Cách cài đặt phần mềm LibreCAD trên Linux

Để cài đặt LibreCAD trên Linux nhanh chóng, bạn có thể sử dụng một vài lệnh đơn giản trong Terminal theo hướng dẫn bên dưới.

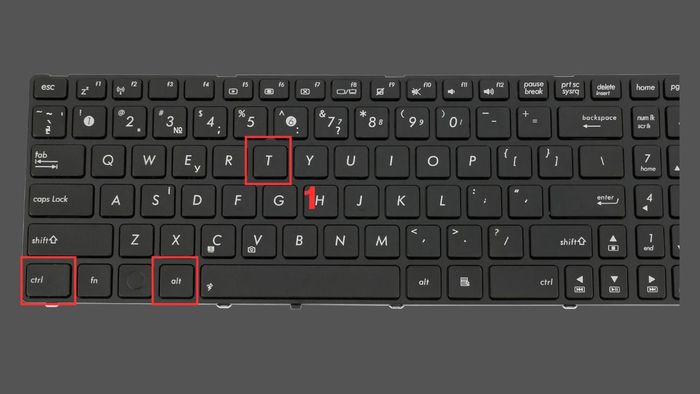

• Bước 1: Nhấn tổ hợp phím Ctrl + Alt + T để mở nhanh cửa sổ Terminal.

• Bước 2: Gõ lệnh: sudo apt update && sudo apt upgrade -y rồi nhấn Enter để cập nhật hệ thống.

• Bước 3: Sau khi hệ thống đã được cập nhật hoàn tất, bạn tiến hành nhập lệnh cài đặt vào Terminal: sudo apt install librecad -y rồi nhấn Enter để thực thi.

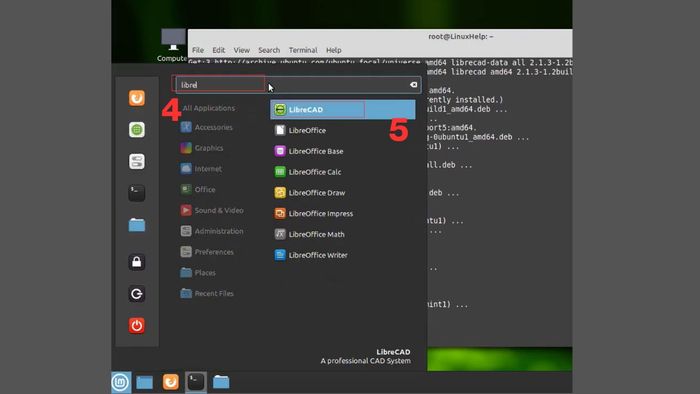

• Bước 4: Sau khi cài đặt thành công, bạn có thể gõ librecad trong Terminal hoặc tìm ứng dụng LibreCAD trong Menu để mở phần mềm.

Hướng dẫn cơ bản để sử dụng phần mềm LibreCAD

Sau khi hoàn tất việc tải LibreCAD, bạn có thể bắt đầu làm quen với các thao tác cơ bản trong phần mềm.

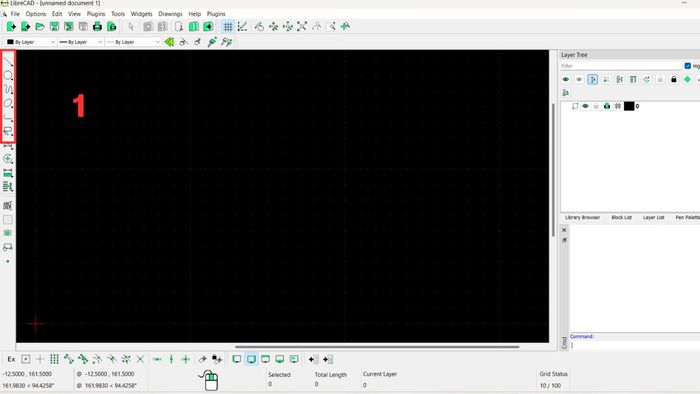

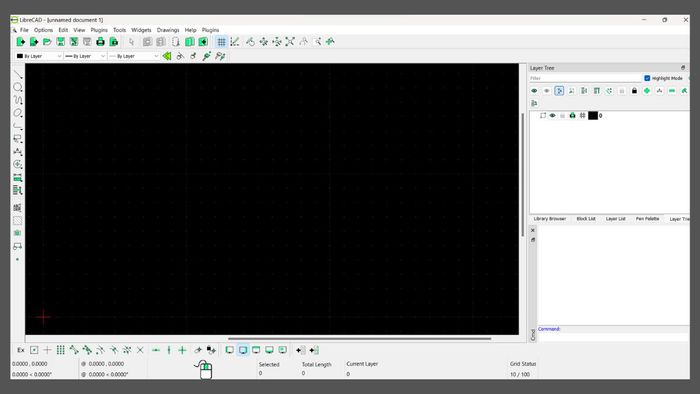

Khám phá giao diện của phần mềm LibreCAD

Giao diện được thiết kế trực quan, giúp người dùng mới dễ dàng tiếp cận và thao tác nhanh chóng:

• Thanh menu (phía trên): Bao gồm các lệnh chính như File, Edit, Draw, Modify, hỗ trợ truy cập nhanh các chức năng cơ bản.
• Toolbar (bên trái): Cung cấp các công cụ vẽ nhanh như Line, Circle, Rectangle, Arc, giúp tạo hình đơn giản và thuận tiện.
• Khu vực làm việc (giữa màn hình): Không gian chính để vẽ và chỉnh sửa bản thiết kế, hiển thị rõ các đối tượng và đường nét.
• Command line (phía dưới): Cho phép nhập lệnh và thông số trực tiếp, hỗ trợ thao tác chính xác khi vẽ hoặc chỉnh sửa đối tượng.
• Layer panel (bên phải): Quản lý các lớp trong bản vẽ, hỗ trợ bật/tắt hoặc khóa layer, giúp sắp xếp và kiểm soát bản vẽ hiệu quả.

Cách thực hiện vẽ các hình cơ bản trong phần mềm LibreCAD

Để tạo các hình học cơ bản trong LibreCAD, bạn chỉ cần thực hiện một vài thao tác đơn giản với các công cụ vẽ sẵn có trên thanh công cụ.

1. Chọn công cụ:

Nhấn vào biểu tượng tương ứng với hình cần vẽ trên thanh công cụ nằm ở bên trái màn hình.

• Line (đường thẳng): dùng để tạo đoạn thẳng bằng cách chọn điểm bắt đầu và điểm kết thúc.
• Circle (hình tròn): vẽ hình tròn dựa trên tâm và bán kính.
• Rectangle (hình chữ nhật): tạo hình chữ nhật bằng cách xác định hai điểm góc đối diện.
• Arc (cung tròn): vẽ các đường cong dạng cung tròn.

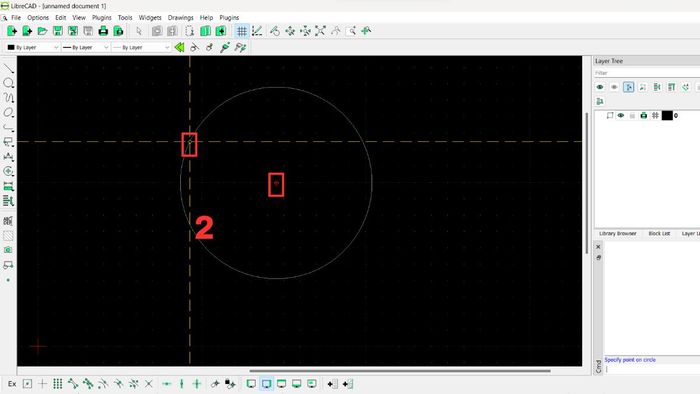

2.Xác định vị trí:

• Nhấn chuột trên vùng làm việc để xác định điểm bắt đầu.
• Nhấp thêm lần nữa để chọn điểm kết thúc (hoặc nhập thông số kích thước trực tiếp vào thanh lệnh).

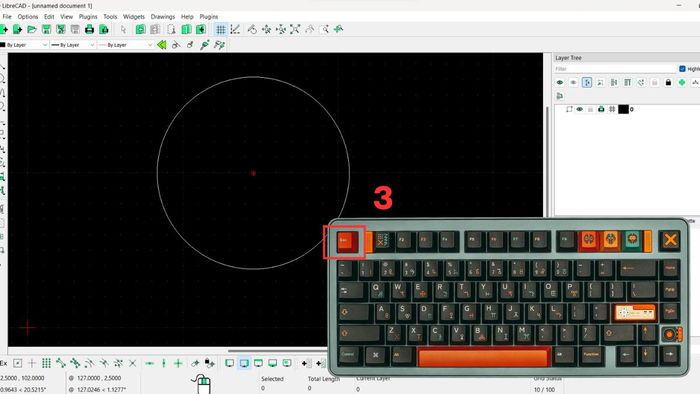

3.Hoàn tất:

• Nhấn phím Esc trên bàn phím để kết thúc lệnh, sẵn sàng chuyển sang thao tác vẽ tiếp theo.

Cách chỉnh sửa bản vẽ

Để thực hiện chỉnh sửa bản vẽ trong phần mềm đồ họa, bạn tiến hành theo các bước hướng dẫn dưới đây:

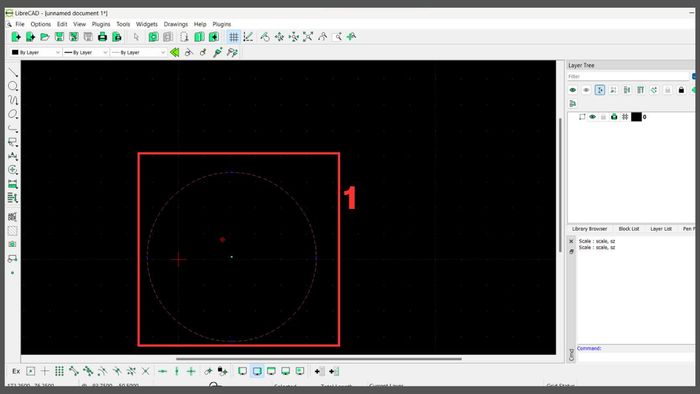

1.Chọn đối tượng:

• Nhấp chuột để chọn hình cần chỉnh sửa (đối tượng sẽ chuyển sang trạng thái nét đứt màu đỏ/hồng).

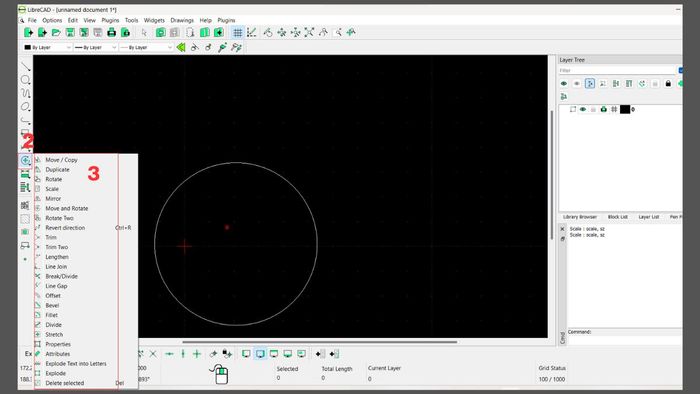

2.Chọn công cụ:

• Chọn menu Modify (biểu tượng chỉnh sửa trên thanh công cụ bên trái) rồi áp dụng các công cụ chỉnh sửa cơ bản sau:
  • Move / Copy (Di chuyển / Sao chép): Dùng để thay đổi vị trí hoặc tạo bản sao của đối tượng.
  • Rotate (Xoay): Xoay đối tượng theo góc tùy chỉnh.
  • Scale (Tỷ lệ): Dùng để phóng to hoặc thu nhỏ đối tượng.
  • Trim (Cắt): Loại bỏ phần thừa của đường vẽ.
  • Delete (Xóa): Xóa bỏ đối tượng không cần thiết trong bản vẽ.

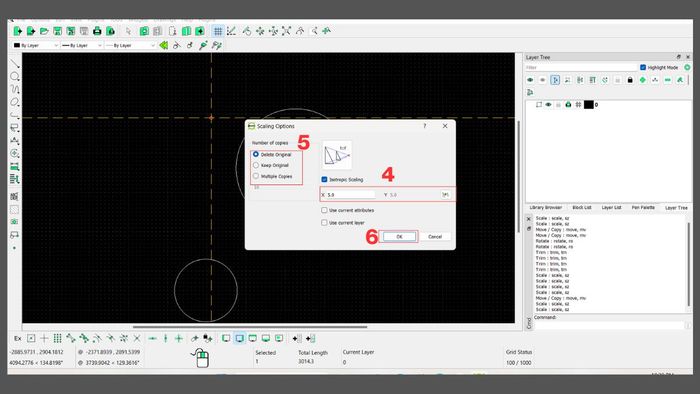

3. Xác nhận thông số và Hoàn tất:

• Đối với các lệnh biến đổi như Move/Copy, Rotate, Scale, sau khi chọn điểm đích, một hộp tùy chọn sẽ xuất hiện để bạn nhập các thông số cần thiết (ví dụ: số bản sao, góc xoay hoặc tỷ lệ thu phóng).
• Sau đó, bạn có thể chọn Keep Original để giữ lại đối tượng gốc hoặc Delete Original để xóa bản gốc, rồi nhấn OK để xác nhận thao tác.
• Với các lệnh Trim (Cắt) hoặc Delete (Xóa), thao tác được thực hiện trực tiếp khi chọn phần cần chỉnh sửa hoặc nhấn phím xóa, không cần hộp thông số hay bước xác nhận bổ sung.

Lưu và xuất bản vẽ

LibreCAD hỗ trợ bạn lưu trữ và xuất bản vẽ rất linh hoạt, dưới đây là các bước hướng dẫn chi tiết để thực hiện thao tác này.

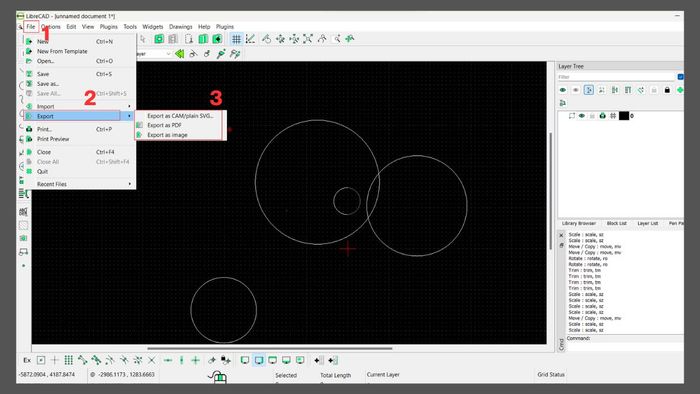

• Bước 1: Vào menu File, chọn Export rồi chọn định dạng phù hợp như PNG, JPG hoặc PDF để xuất file.

• Bước 2: Chọn thư mục lưu trữ, đặt tên file không dấu và có thể điều chỉnh độ phân giải (DPI) nếu cần thiết.

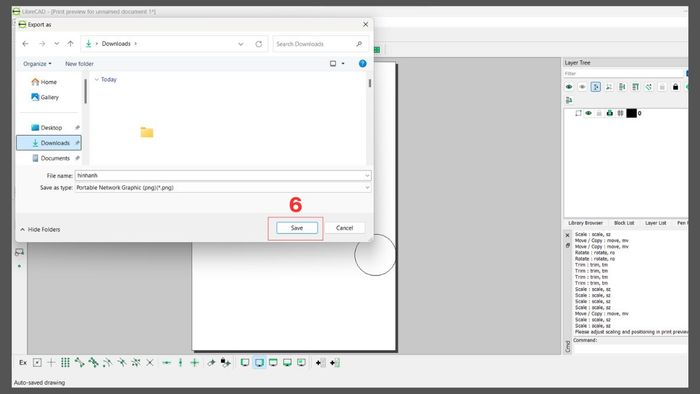

• Bước 3: Nhấn Save hoặc Export để lưu file và hoàn tất quá trình thao tác.

Các phím tắt trong phần mềm LibreCAD giúp tăng tốc vẽ nhanh hơn

Việc sử dụng phím tắt trong LibreCAD giúp bạn thao tác nhanh hơn, tiết kiệm thời gian và nâng cao hiệu suất khi vẽ cũng như chỉnh sửa bản vẽ.

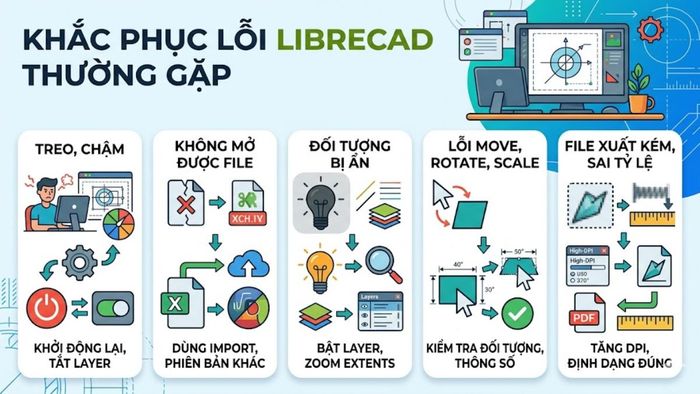

Các lỗi thường gặp khi sử dụng LibreCAD và cách khắc phục

Dưới đây là các lỗi phổ biến khi dùng LibreCAD cùng những cách xử lý nhanh, giúp bản vẽ luôn ổn định, mượt mà và chính xác.

• Phần mềm bị treo hoặc chạy chậm: Thường xảy ra khi bản vẽ có dung lượng lớn hoặc nhiều layer. Hãy khởi động lại phần mềm và tắt các layer không cần thiết để tăng tốc độ xử lý.
• Không mở được file CAD: Có thể do file bị lỗi hoặc không đúng định dạng tương thích. Hãy thử dùng lệnh Import hoặc mở bằng phiên bản LibreCAD khác.
• Đối tượng, đường hoặc layer bị ẩn: Nguyên nhân do layer đang tắt hoặc đối tượng nằm ngoài vùng hiển thị. Hãy bật lại layer và sử dụng Zoom Extents để hiển thị toàn bộ bản vẽ.
• Lỗi khi sử dụng Move, Rotate, Scale: Thường do chọn sai đối tượng hoặc nhập thông số chưa chính xác. Cần kiểm tra kỹ đối tượng và thông số trước khi thực hiện thao tác.
• File xuất ra chất lượng thấp hoặc sai tỷ lệ: Có thể do DPI thấp hoặc chọn sai định dạng xuất file. Hãy tăng DPI và chọn đúng định dạng để đảm bảo chất lượng tốt nhất.

LibreCAD là giải pháp lý tưởng khi bạn cần một phần mềm CAD 2D miễn phí, gọn nhẹ và thân thiện với người dùng. Nhờ khả năng vận hành ổn định trên nhiều nền tảng, ứng dụng này đáp ứng tốt cho cả người mới bắt đầu lẫn người dùng chuyên nghiệp.
