Máy phay: Cấu trúc, các loại máy phổ biến hiện nay và ứng dụng trong thực tế

Trong bộ sưu tập các thiết bị cơ khí hiện đại, máy phay đóng vai trò cực kỳ quan trọng, được coi là một trong những thiết bị cốt lõi không thể thiếu. Từ những chi tiết máy đơn giản cho đến các bộ phận phức tạp trong ngành công nghiệp hàng không vũ trụ, công nghệ phay có mặt ở mọi nơi. Đây là công cụ giúp các kỹ sư và thợ cơ khí gia công kim loại và nhiều vật liệu khác với độ chính xác gần như tuyệt đối, chuyển hóa những khối vật liệu thô thành những sản phẩm có hình dáng và chức năng như mong muốn.

Máy phay là gì?

Máy phay là một loại máy công cụ được sử dụng trong gia công, cắt gọt các bề mặt của phôi (chi tiết gia công) bằng dụng cụ cắt đa lưỡi gọi là dao phay. Đặc điểm nổi bật của máy phay là chuyển động cắt chính là chuyển động quay tròn của dao phay, trong khi chuyển động của dao lại là chuyển động tịnh tiến của bàn máy mang theo phôi. Sự kết hợp giữa các chuyển động này giúp máy phay tạo ra các bề mặt phẳng, cong, rãnh, then hoa, bánh răng và nhiều dạng phức tạp khác với độ chính xác cao.

Cấu trúc của máy phay

Mặc dù có nhiều kiểu máy phay khác nhau, nhưng tất cả đều có những bộ phận cơ bản với chức năng riêng biệt, phối hợp nhịp nhàng để thực hiện các thao tác cắt gọt. Cấu tạo của một máy phay vạn năng tiêu biểu bao gồm:

• Thân máy và đế máy: Là bộ phận chịu lực chính của máy, thường được đúc bằng gang để đảm bảo độ cứng và khả năng chịu tải, giảm rung động trong quá trình gia công.
• Trục chính: Là bộ phận quan trọng nhất, có nhiệm vụ cố định dao phay và truyền chuyển động quay cho dao. Tốc độ và độ ổn định của trục chính ảnh hưởng trực tiếp đến chất lượng bề mặt gia công.

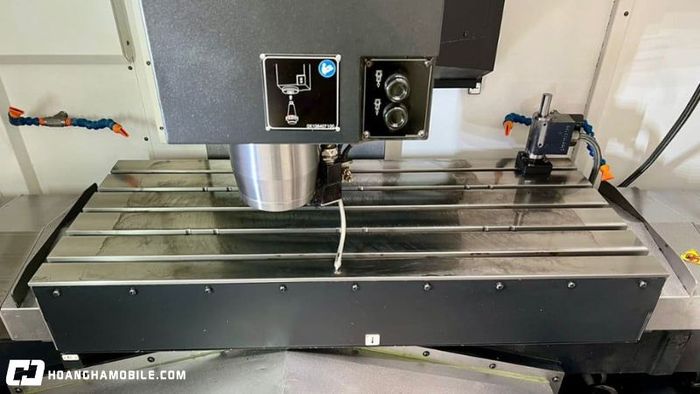

• Bàn máy: Là nơi kẹp và đặt phôi gia công. Bàn máy có thể di chuyển theo các hướng X, Y, Z (ngang, dọc, lên xuống) để thực hiện chuyển động chạy dao.
• Bàn xe dao (Saddle): Nằm dưới bàn máy, có nhiệm vụ hỗ trợ bàn máy di chuyển theo hướng vuông góc với trục chính.
• Hộp tốc độ và hộp chạy dao: Bao gồm các bộ truyền bánh răng, giúp người vận hành điều chỉnh tốc độ quay của trục chính và tốc độ di chuyển của bàn máy, phù hợp với từng loại vật liệu và yêu cầu gia công.
• Động cơ: Cung cấp năng lượng cho máy, bao gồm động cơ chính cho trục chính và các động cơ phụ cho hệ thống bơm nước làm mát, bôi trơn.

Nguyên lý hoạt động của máy phay

Nguyên lý hoạt động của máy phay dựa trên sự kết hợp giữa dao phay quay và phôi được đẩy tới. Khi dao phay quay với tốc độ cao, các lưỡi cắt sẽ lần lượt cắt vào vùng gia công, loại bỏ một lớp vật liệu (phoi) từ bề mặt phôi. Quá trình này lặp lại liên tục.

Bàn máy mang phôi sẽ chuyển động tịnh tiến theo một hoặc nhiều hướng, đưa vùng vật liệu mới vào phạm vi cắt của dao. Việc điều khiển chính xác quỹ đạo chuyển động của bàn máy giúp tạo ra sản phẩm có hình dạng và kích thước như yêu cầu. Có hai phương pháp phay chính: phay thuận (climb milling), khi chiều quay của dao cùng chiều với chiều tiến của phôi, và phay nghịch (conventional milling), khi chiều quay của dao ngược chiều với chiều tiến của phôi.

Các loại máy phay phổ biến hiện nay

Thị trường máy phay hiện nay rất đa dạng, phân loại theo các tiêu chí như hướng trục chính, cấu trúc máy và mức độ tự động hóa.

Máy phay đứng

Máy phay đứng là loại máy phay phổ biến nhất hiện nay, với trục chính đặt vuông góc so với bàn máy, giúp dao phay quay quanh một trục thẳng đứng. Cấu tạo này mang lại khả năng gia công các bề mặt phẳng, khoan lỗ, khoét rãnh, phay túi (pocket) và các công việc yêu cầu độ chính xác cao trên mặt trên của phôi. Ưu điểm lớn nhất của máy phay đứng là tính linh hoạt, dễ dàng điều chỉnh tốc độ cắt, chiều sâu phay và vị trí dao.

Máy phay đứng thường được trang bị hệ thống thay dao nhanh và thước đo hành trình, giúp người vận hành thực hiện thao tác dễ dàng hơn. Ngoài ra, máy còn có thể lắp thêm các phụ kiện như đầu chia độ và đồ gá đặc biệt để mở rộng khả năng gia công. Nhờ vậy, máy phay đứng phù hợp cho cả các xưởng cơ khí vừa và nhỏ cũng như sản xuất công nghiệp hàng loạt.

Máy phay ngang

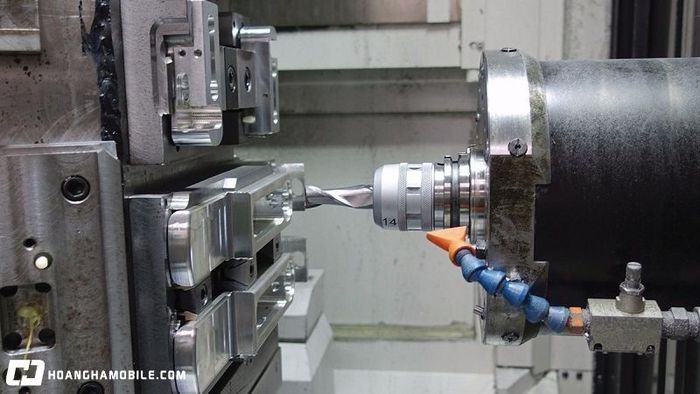

Khác với máy phay đứng, máy phay ngang có trục chính đặt song song với bàn máy, dao phay được gắn trên trục gá dao ngang, giúp gia công mạnh mẽ và ổn định hơn. Thiết kế này mang lại độ cứng vững cao, khả năng chịu tải tốt, rất phù hợp cho những công việc nặng như phay rãnh sâu, phay mặt phẳng rộng, gia công bánh răng, hay cắt nhiều chi tiết cùng lúc khi gá nối tiếp. Hệ thống trục ngang còn cho phép lắp nhiều dao phay khác nhau để gia công đồng thời, từ đó rút ngắn thời gian sản xuất và nâng cao năng suất.

Trong các nhà máy cơ khí lớn, máy phay ngang thường được kết hợp với đồ gá chuyên dụng để tạo ra dây chuyền phay bán tự động, đảm bảo yêu cầu chính xác và khả năng lặp lại cao. Đây là sự lựa chọn lý tưởng cho các công việc cần năng suất lớn, bề mặt gia công rộng và độ ổn định cao.

Máy phay vạn năng

Máy phay vạn năng là sự kết hợp hoàn hảo giữa máy phay đứng và máy phay ngang, mang lại khả năng gia công linh hoạt vượt trội. Bên cạnh trục chính ngang truyền thống, máy còn có thể lắp thêm đầu phay đứng để chuyển đổi nhanh giữa hai chế độ, đáp ứng đa dạng nhu cầu gia công. Đặc biệt, bàn máy có thể xoay nghiêng một góc nhất định, cho phép gia công các bề mặt xoắn, rãnh nghiêng, bánh răng nghiêng, hoặc các chi tiết có hình dạng phức tạp mà máy phay thông thường không thể thực hiện.

Với tính linh hoạt vượt trội, máy phay vạn năng giúp doanh nghiệp tiết kiệm chi phí đầu tư mà vẫn đảm bảo hiệu quả gia công cao. Máy phay vạn năng phù hợp cho cả sản xuất đơn chiếc lẫn sản xuất loạt nhỏ và trung bình, đặc biệt là trong các xưởng chế tạo khuôn mẫu, thiết bị cơ khí yêu cầu độ chính xác cao và tính linh hoạt.

Máy phay giường

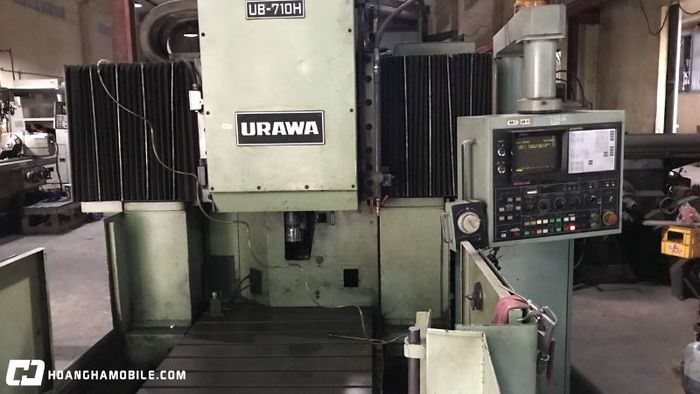

Máy phay giường là loại máy lớn, có độ cứng vững vượt trội, được thiết kế để gia công các chi tiết có khối lượng lớn hoặc kích thước rất dài. Bàn máy di chuyển trên bệ cố định (giường máy), trong khi trục chính được gắn trên cột hoặc cổng (portal) ngang, giúp giảm rung động và nâng cao độ ổn định trong quá trình gia công. Cấu tạo này cho phép thực hiện các công việc nặng như phay mặt phẳng rộng, phay rãnh sâu, gia công khuôn mẫu cỡ lớn hay các chi tiết kết cấu trong ngành đóng tàu và chế tạo máy công cụ.

Máy phay giường thường được trang bị hệ thống điều khiển tự động hoặc bán tự động, với bàn máy dài có thể chứa nhiều chi tiết cùng lúc, từ đó nâng cao năng suất đáng kể. Đây là sự lựa chọn hàng đầu cho các doanh nghiệp cơ khí nặng, đặc biệt khi cần gia công các sản phẩm có kích thước lớn và yêu cầu độ chính xác cao.

Máy phay CNC

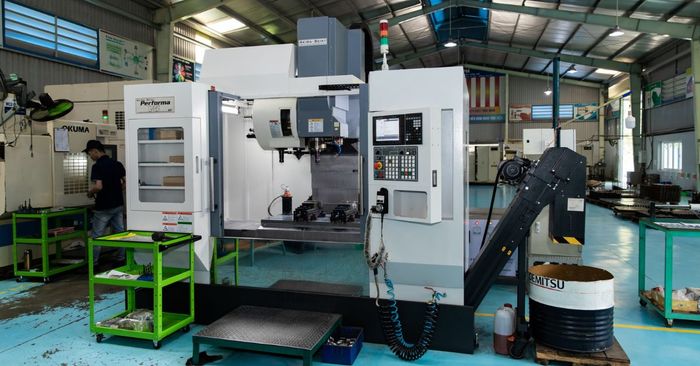

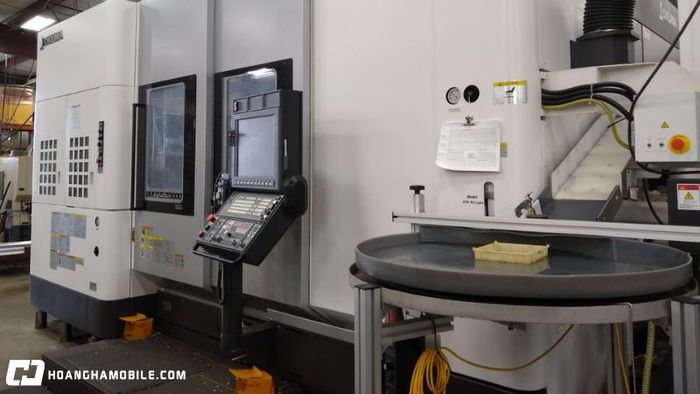

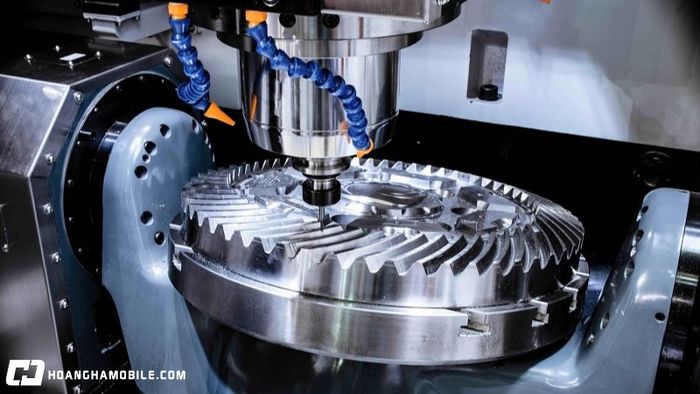

Máy phay CNC (Computer Numerical Control) là một bước tiến vượt bậc trong công nghệ gia công cơ khí hiện đại. Thay vì điều khiển thủ công, toàn bộ chuyển động của máy được lập trình và điều khiển tự động qua máy tính, cho phép thực hiện các quỹ đạo cắt phức tạp với độ chính xác đạt đến mức micron. Máy phay CNC có khả năng gia công liên tục nhiều nguyên công, tạo ra các sản phẩm 3D tinh xảo mà máy cơ truyền thống không thể làm được. Hệ thống điều khiển số còn giúp giảm sai số, tiết kiệm thời gian chuẩn bị, nâng cao năng suất và cải thiện chất lượng bề mặt.

Nhiều máy phay CNC hiện nay đã được tích hợp chức năng đổi dao tự động, cảm biến đo kiểm trực tiếp trên máy, giao diện lập trình trực quan, và hỗ trợ kết nối mạng để giám sát từ xa. Đây là loại máy không thể thiếu trong sản xuất hiện đại, đặc biệt là trong các ngành công nghiệp yêu cầu độ chính xác cao như hàng không, ô tô và khuôn mẫu.

Ứng dụng thực tiễn của máy phay

Máy phay là công cụ chủ chốt trong ngành công nghiệp chế tạo, có mặt trong hầu hết các lĩnh vực sản xuất:

• Gia công cơ khí chính xác: Đây là ứng dụng phổ biến nhất, bao gồm sản xuất các chi tiết máy, đồ gá,治具 (jig), khuôn dập, các linh kiện cho thiết bị công nghiệp.
• Ngành sản xuất khuôn mẫu: Máy phay, đặc biệt là phay CNC, được sử dụng để tạo ra các bộ khuôn ép nhựa, khuôn đúc kim loại, khuôn thổi… với độ chính xác cao và bề mặt sáng bóng.
• Ngành ô tô, xe máy: Chế tạo các bộ phận quan trọng như thân máy, lốc máy, chi tiết hộp số, vành xe cùng nhiều linh kiện khác.
• Ngành hàng không vũ trụ: Gia công các chi tiết phức tạp từ các vật liệu siêu bền như titan, hợp kim nhôm, composite đòi hỏi độ chính xác và độ tin cậy tuyệt đối.
• Ngành điện tử: Sản xuất vỏ thiết bị, tản nhiệt, các linh kiện cơ khí nhỏ cho các sản phẩm điện tử.
• Ngành y tế: Chế tạo dụng cụ phẫu thuật, khớp nhân tạo, các bộ phận cấy ghép y tế với yêu cầu vật liệu đặc biệt và độ chính xác cao.

Một số lưu ý khi chọn mua máy phay

• Xác định mục đích sử dụng rõ ràng: Bạn cần gia công vật liệu gì (thép, nhôm, nhựa)? Kích thước chi tiết lớn nhất là bao nhiêu? Độ phức tạp và độ chính xác yêu cầu ra sao? Trả lời những câu hỏi này sẽ giúp bạn lựa chọn được loại máy (đứng, ngang, CNC) và kích thước bàn máy phù hợp.
• Xem xét các thông số kỹ thuật: Chú ý đến công suất động cơ, dải tốc độ trục chính, hành trình của các trục X, Y, Z, và loại côn trục chính. Một chiếc máy có công suất và dải tốc độ thích hợp sẽ giúp tối ưu hóa quá trình gia công.

• Lựa chọn giữa máy cơ và máy CNC: Nếu chỉ gia công các chi tiết đơn giản và số lượng ít, máy cơ có thể là lựa chọn tiết kiệm. Tuy nhiên, nếu cần gia công hàng loạt hoặc các chi tiết phức tạp với độ chính xác cao, đầu tư vào máy phay CNC là điều cần thiết.
• Thương hiệu và nhà cung cấp: Nên ưu tiên chọn các thương hiệu uy tín như Nhật Bản, Đức, Đài Loan và các nhà cung cấp có chế độ bảo hành, bảo trì, hỗ trợ kỹ thuật tốt.
• Ngân sách và chi phí vận hành: Ngoài chi phí đầu tư ban đầu, đừng quên tính đến các chi phí vận hành như điện năng, dao cụ, dầu nhớt, nước làm mát và bảo dưỡng định kỳ.

Tạm kết

Từ cấu tạo cơ bản đến những ứng dụng phức tạp, máy phay đã và đang khẳng định vai trò không thể thiếu trong ngành công nghiệp sản xuất. Việc hiểu rõ các loại máy, nguyên lý hoạt động, và các yếu tố cần cân nhắc khi lựa chọn sẽ giúp các doanh nghiệp, xưởng sản xuất đầu tư hiệu quả hơn, đồng thời mở ra cơ hội cho những người đam mê cơ khí khám phá một lĩnh vực đầy thú vị. Hy vọng bài viết này của Mytour đã cung cấp cho bạn cái nhìn tổng quan và hữu ích, giúp bạn tự tin hơn trong hành trình tìm hiểu và làm chủ công nghệ gia công kim loại tiên tiến này.
