Trong ngành cơ khí chế tạo, gia công phẳng bằng dao phay là một kỹ thuật cắt gọt kim loại quan trọng, giúp tạo ra các chi tiết có độ chính xác cao và bề mặt mịn màng. Vậy công nghệ gia công kim loại bằng dao quay và dụng cụ cắt đa lưỡi là gì? Hãy cùng Mytour khám phá chi tiết về nguyên lý hoạt động cũng như các kỹ thuật gia công kim loại phổ biến hiện nay.
Phay là gì?
Gia công phẳng bằng dao quay là phương pháp gia công cơ khí phổ biến và quan trọng trong ngành chế tạo máy. Đây là quá trình cắt gọt kim loại bằng dụng cụ quay tròn, gọi là dao cắt đa lưỡi, giúp loại bỏ lớp vật liệu thừa trên bề mặt phôi để đạt được hình dạng, kích thước và độ bóng mong muốn.
Kỹ thuật này đặc trưng bởi dao cắt đa lưỡi hoạt động đồng thời, mỗi lưỡi lần lượt tiếp xúc với vật liệu, giúp phân bổ lực cắt, giảm nhiệt sinh ra và nâng cao năng suất. Nhờ đó, gia công bằng dao quay được ứng dụng rộng rãi trong sản xuất chi tiết máy, có thể gia công nhiều loại bề mặt như phẳng, cong, bậc, rãnh hay định hình. Khi kết hợp với máy CNC hiện đại, phương pháp này giúp đạt độ chính xác cao, tự động hóa quy trình và giảm thiểu sai số do thao tác thủ công.
Điểm cần lưu ý là phoi kim loại trong quá trình gia công có tiết diện thay đổi, dẫn đến lực cắt không ổn định, dao quay phải chịu tải trọng va đập lớn. Do đó, cả máy móc và dụng cụ cắt cần có độ cứng vững cao để giảm rung động, bảo đảm bề mặt sản phẩm mịn màng và kéo dài tuổi thọ của dao cắt trong điều kiện làm việc khắc nghiệt.
Dao phay là gì?
Dao cắt quay đa lưỡi là dụng cụ chuyên dụng trong gia công bề mặt bằng chuyển động quay. Loại dao này đặc biệt với nhiều lưỡi cắt được bố trí đều quanh thân, cho phép cắt liên tục và ổn định suốt vòng quay. Khi hoạt động, mỗi lưỡi cắt lần lượt tiếp xúc với bề mặt phôi, giúp loại bỏ vật liệu thừa nhanh chóng, mang lại bề mặt gia công nhẵn mịn, đồng thời giảm hiện tượng quá nhiệt và mài mòn không đều.
Dao cắt đa lưỡi thường được chế tạo từ thép gió (HSS) hoặc hợp kim cứng (Carbide). Trong đó, dao hợp kim có khả năng chịu nhiệt và chống mài mòn xuất sắc, phù hợp cho gia công thép không gỉ, hợp kim titan và các vật liệu sau nhiệt luyện. Ngoài ra, nhiều loại dao hiện nay còn được phủ lớp chống mài mòn như TiN, TiAlN hoặc DLC, giúp gia tăng tuổi thọ dụng cụ, giảm ma sát và nâng cao hiệu suất cắt gọt trong điều kiện gia công tốc độ cao.

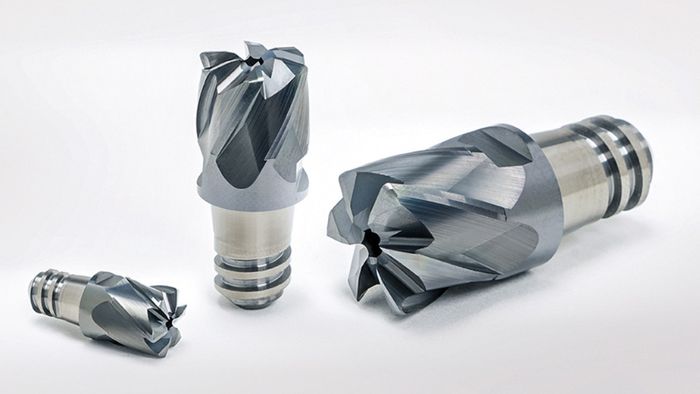

Về cấu tạo, dao có thể được thiết kế nguyên khối hoặc dưới dạng dao gắn mảnh (insert). Loại dao gắn mảnh cho phép thay thế riêng lưỡi cắt khi bị mòn mà không cần phải thay toàn bộ thân dao, giúp tiết kiệm chi phí và thời gian bảo trì.
Công dụng của dao phay
Dao cắt gọt đa lưỡi đóng vai trò cực kỳ quan trọng trong gia công cơ khí hiện đại, với chức năng chính là loại bỏ vật liệu thừa để tạo hình sản phẩm đúng với yêu cầu về kích thước, hình dáng và độ bóng bề mặt. Nhờ thiết kế với nhiều lưỡi cắt phân bổ đều quanh thân, công cụ này có khả năng cắt liên tục, ổn định, giúp quá trình gia công diễn ra nhanh chóng, hiệu quả và đạt năng suất vượt trội.
Tùy thuộc vào hình dạng, cấu trúc và số lượng me cắt, dao cắt quay có thể gia công nhiều loại bề mặt khác nhau như mặt phẳng, rãnh, bậc, ren, then, mặt nghiêng hay các biên dạng phức tạp. Trong chế tạo khuôn mẫu, các loại dao ngón và dao cầu đặc biệt được ưa chuộng nhờ khả năng tạo hình chi tiết cong, lượn với độ chính xác cao và độ mịn tuyệt đối.
Không chỉ gia công thô, công cụ này còn được ứng dụng rộng rãi trong gia công tinh, giúp hoàn thiện bề mặt sản phẩm đạt độ nhẵn bóng cao và độ chính xác kích thước tối ưu. Ngoài ra, dao cắt hiện đại có khả năng xử lý đa dạng vật liệu từ thép, nhôm, đồng, Inox, titan, niken cho đến composite và nhựa kỹ thuật.
Các loại dao phay hiện nay
Hiện nay, dụng cụ cắt gọt đa lưỡi được phân loại theo nhiều tiêu chí khác nhau để đáp ứng nhu cầu gia công đa dạng trong ngành cơ khí chính xác.
Phân loại theo vật liệu chế tạo:
- Dao thép gió (HSS): Loại dao này có ưu điểm dễ mài sắc, giá thành thấp, phù hợp với gia công tốc độ trung bình và vật liệu mềm như nhôm, đồng hoặc đồng thau.
- Dao hợp kim cứng (Carbide): Với độ cứng và khả năng chịu nhiệt vượt trội, loại dao này cho phép gia công ở tốc độ cao mà vẫn đảm bảo độ bền lâu dài.
Phân loại theo hình dạng và công dụng:

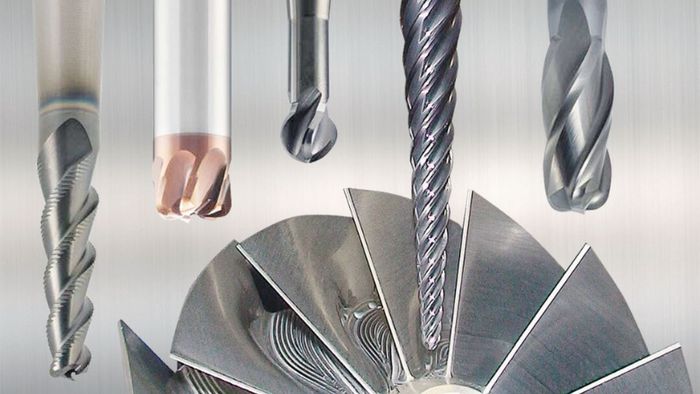

- Dao ngón: Dạng trụ, thường dùng trong máy CNC để cắt rãnh, hốc hoặc mặt phẳng.
- Dao cầu: Đầu dao dạng bán cầu, chuyên dụng trong gia công khuôn mẫu 3D hoặc bề mặt cong phức tạp.

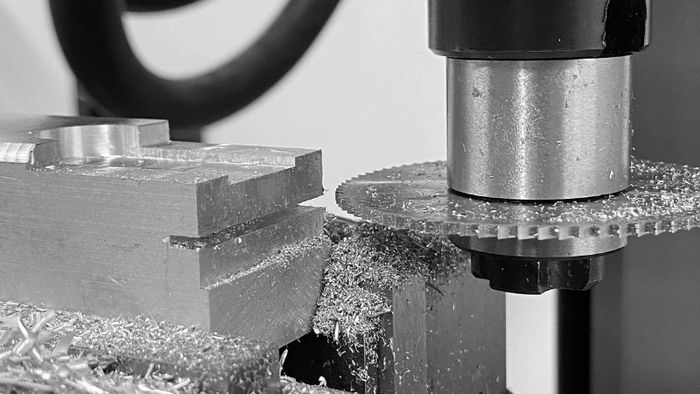

- Dao đĩa: Hình tròn mỏng, sử dụng để cắt rãnh sâu hoặc chia chi tiết.
- Dao trụ: Dài, dùng để gia công mặt phẳng song song với trục dao, phổ biến trong các máy cắt đứng.

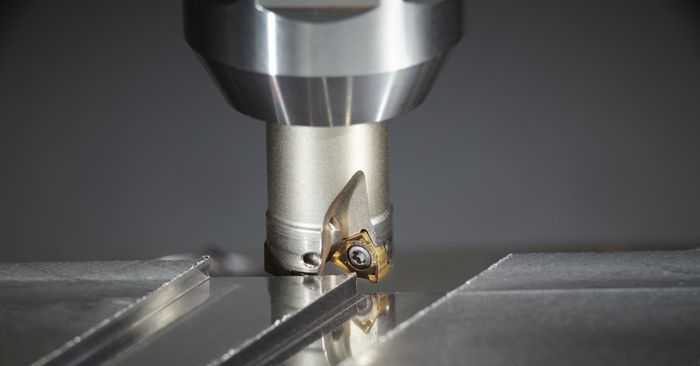

- Dao gắn mảnh: Có thể thay thế lưỡi cắt riêng biệt, tiết kiệm chi phí và hiệu quả trong cắt thô tốc độ cao.
Phân loại theo công đoạn gia công:
- Dao phá thô: Dùng để loại bỏ lớp vật liệu lớn nhanh chóng, ưu tiên năng suất hơn độ mịn bề mặt.
- Dao tinh: Sử dụng trong giai đoạn hoàn thiện, yêu cầu độ chính xác kích thước cao và bề mặt mịn bóng chuẩn kỹ thuật.
Phân loại phương pháp phay

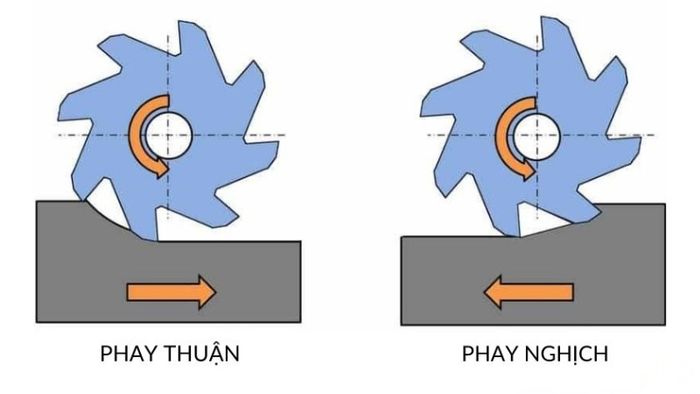

Kỹ thuật gia công dao quay được chia thành hai nhóm chính: cắt thuận và cắt nghịch, dựa trên sự tương quan giữa chiều quay của dụng cụ cắt và hướng di chuyển của bàn máy hoặc phôi gia công.
Phương pháp phay thuận
Gia công thuận là phương pháp trong đó chiều quay của dụng cụ cắt trùng với hướng tịnh tiến của phôi. Cụ thể, khi dao quay theo một hướng nhất định, bề mặt tiếp xúc giữa dao và vật liệu cũng di chuyển theo cùng chiều đó. Trong quá trình này, độ dày phoi bắt đầu từ 0 và tăng dần khi lưỡi cắt rời khỏi vật liệu, giúp tạo vết cắt mịn màng và giảm lực va đập đột ngột.
Ưu điểm của cắt thuận là tạo ra bề mặt gia công chất lượng cao, vì lưỡi dao tiếp xúc nhẹ nhàng với phôi, giúp giảm ma sát và hạn chế mài mòn dụng cụ. Hơn nữa, lực cắt được hướng xuống bàn máy, giúp ổn định phôi và giảm rung động, từ đó đảm bảo độ chính xác kích thước tốt hơn.
Tuy nhiên, gia công thuận yêu cầu máy móc có độ cứng vững cao và truyền động ổn định, cùng khe hở cơ khí nhỏ để tránh dao bị kéo vào phôi, gây sai lệch vị trí. Ngoài ra, với các vật liệu có lớp bề mặt cứng như thép cán nóng, phương pháp này có thể làm lưỡi dao mòn nhanh chóng, do tiếp xúc ban đầu với lớp ngoài cứng của vật liệu.
Phương pháp phay nghịch
Trái ngược với gia công thuận, gia công nghịch là phương pháp trong đó chiều quay của dao cắt ngược hướng với chuyển động tịnh tiến của phôi hoặc bàn máy. Khi dao tiếp xúc với vật liệu, độ dày phoi đạt giá trị lớn nhất ngay tại điểm đầu vào và giảm dần về 0 khi lưỡi cắt rời khỏi phôi.
Ưu điểm nổi bật của cắt nghịch là khả năng bóc vật liệu nhanh chóng, lý tưởng cho gia công thô, khi mục tiêu là loại bỏ một lượng lớn vật liệu trong thời gian ngắn. Với lưỡi cắt tiếp xúc mạnh và trực tiếp với bề mặt phôi, phương pháp này rất hiệu quả khi gia công vật liệu cứng, có lớp oxy hóa hoặc lớp vỏ bề mặt. Nhờ đó, dao dễ dàng xuyên thủng lớp ngoài cứng, chuẩn bị tốt cho các công đoạn gia công tinh sau đó.
Tuy nhiên, gia công nghịch cũng có những hạn chế. Lực cắt thay đổi lớn và hướng lực tác dụng ngược chiều với chuyển động phôi khiến máy và dao dễ bị rung động, nhất là khi hệ thống thiếu độ cứng vững. Hơn nữa, bề mặt sau gia công thường không mịn bằng, do ma sát lớn và phoi mỏng dần ở cuối hành trình cắt.
Ứng dụng của phương pháp phay trong thực tế

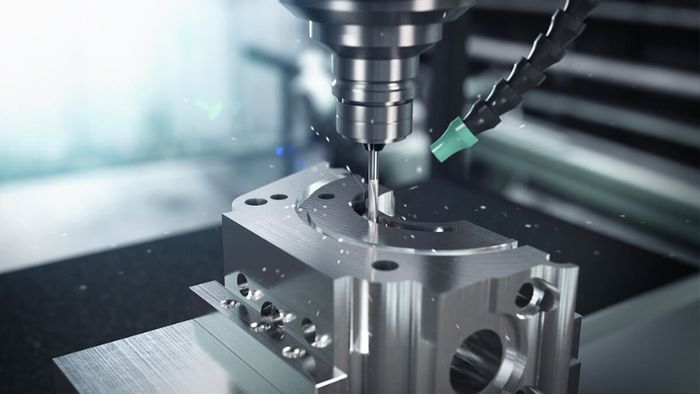

Trong ngành cơ khí chế tạo máy, kỹ thuật này được sử dụng để gia công đa dạng các chi tiết, từ các linh kiện nhỏ, trục, bánh răng đến các bộ phận lớn trong máy công nghiệp. Nhờ tính linh hoạt, công nghệ cắt gọt bằng dao quay có thể tạo ra nhiều dạng bề mặt khác nhau như phẳng, trụ, bậc, rãnh, ren hoặc biên dạng cong 3D phức tạp, đáp ứng mọi yêu cầu kỹ thuật trong sản xuất hiện đại.
Trong ngành khuôn mẫu và ô tô, các kỹ thuật cắt tinh và gia công định hình giúp tạo ra bề mặt mịn, bóng và chính xác tuyệt đối, đảm bảo chất lượng thẩm mỹ và độ bền cơ học cho sản phẩm.

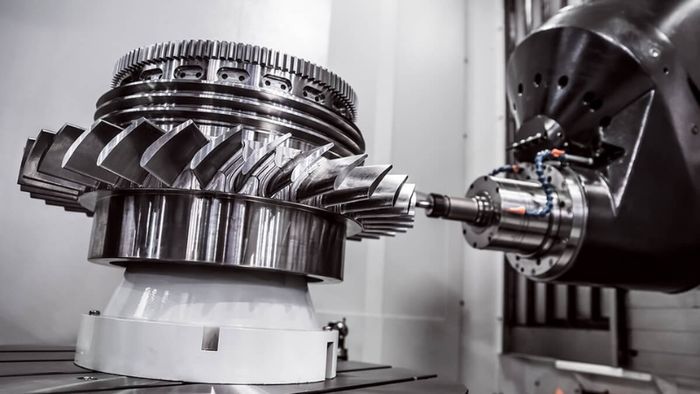

Ngành hàng không ứng dụng công nghệ dao cắt quay CNC để gia công các hợp kim nhẹ như nhôm, titan hay composite, giúp đảm bảo độ cứng vững cao trong khi vẫn duy trì trọng lượng tối ưu cho thiết kế máy bay.
Ngành sản xuất điện tử cũng ứng dụng gia công CNC chính xác cao để chế tạo khung nhôm, nắp máy, bảng mạch hay các chi tiết siêu nhỏ, yêu cầu độ tinh xảo tuyệt đối.

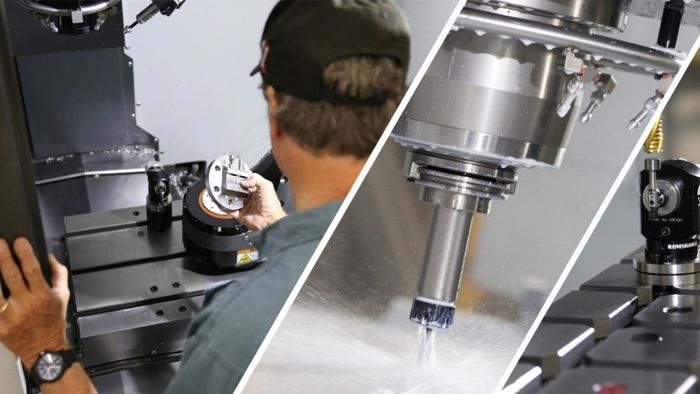

Không chỉ giới hạn trong cơ khí truyền thống, công nghệ dao quay ngày nay đã được tích hợp vào các hệ thống robot và dây chuyền tự động hóa. Tại đây, toàn bộ quá trình cắt gọt, điều khiển và kiểm tra đều được vận hành bằng phần mềm số hóa, mang lại độ chính xác lặp lại cao, giúp tiết kiệm thời gian và nhân công.
Lời kết
Có thể nhận thấy rằng, công nghệ phay và dao gia công đóng vai trò vô cùng quan trọng trong ngành chế tạo cơ khí hiện đại. Việc hiểu rõ đặc điểm, ứng dụng và lựa chọn phương pháp gia công phù hợp giúp tối ưu hóa hiệu suất sản xuất, kéo dài tuổi thọ dụng cụ và nâng cao chất lượng bề mặt sản phẩm. Từ gia công thuận, gia công nghịch đến các kỹ thuật CNC tiên tiến, tất cả đều nhắm đến mục tiêu tạo ra những chi tiết chính xác, tinh xảo và tiết kiệm chi phí.
