Bộ nhớ SRAM là gì? Đây là câu hỏi thường gặp đối với những ai quan tâm đến phần cứng máy tính. Trong lĩnh vực công nghệ, bộ nhớ SRAM được biết đến như một giải pháp tốc độ cao, thường thấy trong các CPU và hệ thống nhúng. Việc tìm hiểu thuật ngữ, đặc điểm và ứng dụng của loại bộ nhớ này sẽ giúp bạn hiểu rõ hơn về vai trò quan trọng của nó.
SRAM là gì?
SRAM (Static Random Access Memory) là một dạng bộ nhớ truy cập ngẫu nhiên tĩnh. Từ “Static” có nghĩa là bộ nhớ này giữ được dữ liệu miễn là nguồn cung cấp điện không bị ngắt, không giống như DRAM cần phải làm mới liên tục. Static RAM sử dụng mạch flip-flop với nhiều transistor để lưu trữ mỗi bit dữ liệu.
Mỗi bit trong bộ nhớ SRAM được lưu trữ bằng một mạch flip-flop, cấu tạo từ 4–6 transistor, giúp đạt tốc độ truy cập cực nhanh và độ ổn định cao. Chính vì vậy, SRAM thường được ứng dụng trong các tầng nhớ cache của CPU, cũng như trong những thiết bị yêu cầu tốc độ truy cập nhanh và độ trễ thấp.

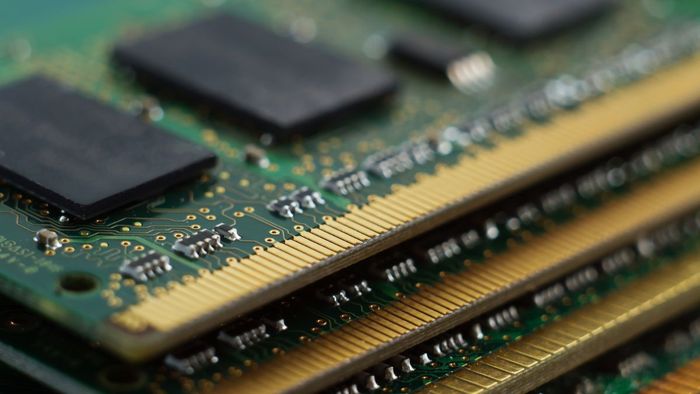

Vài nét về lịch sử ra đời của SRAM
SRAM lần đầu xuất hiện vào năm 1963 nhờ phát minh của Robert Norman tại Fairchild Semiconductor, được xây dựng trên nền tảng công nghệ bán dẫn bipolar. Năm 1964, John Schmidt tại Fairchild đã phát triển phiên bản MOS-SRAM (Metal-Oxide-Semiconductor), với tế bào nhớ 64-bit sử dụng MOS p-channel.
Một bước ngoặt quan trọng đã xảy ra vào năm 1969, khi Intel giới thiệu chip SRAM 256-bit đầu tiên mang tên Intel 1101. Từ đó, bộ nhớ này dần trở thành một phần thiết yếu trong các CPU với vai trò làm cache, và được ứng dụng rộng rãi trong vi điều khiển, bộ nhớ nhúng, thiết bị di động, cũng như các chip đồ họa nhờ vào tốc độ cao và độ trễ thấp của nó.

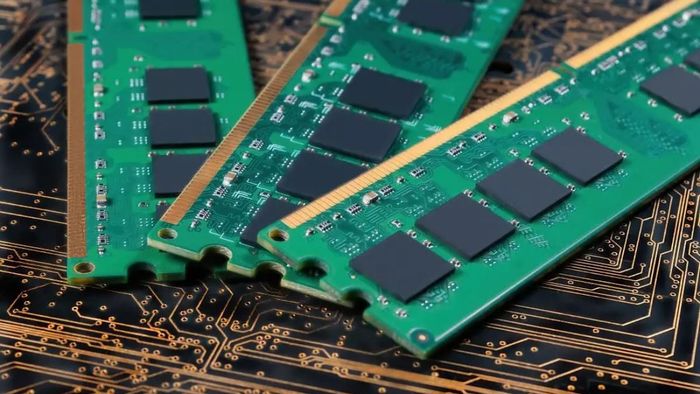

Cấu tạo của bộ nhớ SRAM
Để hiểu cách thức hoạt động của SRAM, trước tiên chúng ta cần tìm hiểu về cấu tạo của bộ nhớ này. Cấu trúc của bộ nhớ SRAM bao gồm:
- Tế bào nhớ (memory cell): mỗi bit được lưu trữ trong một flip-flop tĩnh, thường gồm 4-6 transistor (thông dụng nhất là 6 transistor – gọi là “6T SRAM cell”).
- Transistor truy cập (access transistors): có chức năng đọc/ghi dữ liệu, kết hợp với đường word line (WL) và bit line.
- Mạch điều khiển: chịu trách nhiệm kích hoạt hoặc vô hiệu hóa word line; chọn tế bào nhớ; cấp nguồn điện; và mạch logic bổ sung.
Nguyên lý hoạt động của bộ nhớ SRAM
Sau khi đã tìm hiểu cấu trúc, tiếp theo là khám phá nguyên lý hoạt động để hiểu rõ hơn về cách bộ nhớ SRAM vận hành. Đây chính là cơ chế quyết định cách thức lưu trữ, đọc và ghi dữ liệu trong từng tế bào nhớ:
- Khi được cấp nguồn, mỗi flip-flop (6T) sẽ duy trì một trong hai trạng thái ổn định (bit 0 hoặc bit 1).
- Để đọc: word line được kích hoạt, transistor truy cập mở ra, dữ liệu sẽ được chuyển qua bit line nhờ transistor truy cập, mạch đọc sẽ xác định mức điện áp là 0 hoặc 1.
- Để ghi: word line được bật, transistor truy cập cho phép đưa mức điện áp (0 hoặc 1) từ bit line vào cell, lúc này flip-flop bên trong sẽ thay đổi trạng thái.
- Khi không có thao tác (idle), tế bào nhớ vẫn giữ trạng thái cũ, miễn là nguồn điện không bị ngắt. Không cần phải làm mới dữ liệu định kỳ.
Ưu điểm và nhược điểm của bộ nhớ SRAM
Giống như các công nghệ lưu trữ khác, SRAM cũng có những ưu điểm và nhược điểm riêng biệt. Việc phân tích kỹ các yếu tố này sẽ giúp bạn nắm rõ hơn về ứng dụng thực tế của nó.

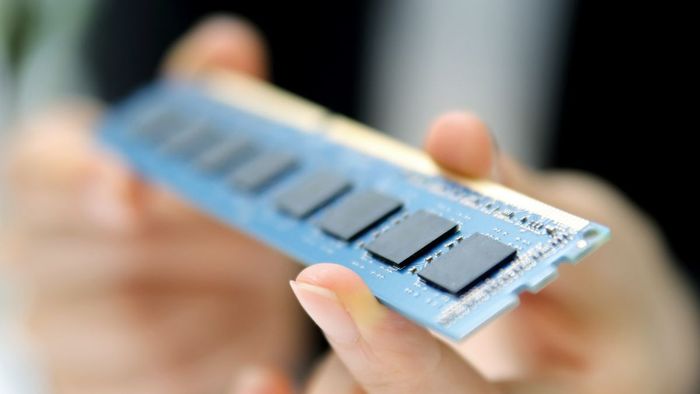

Ưu điểm của bộ nhớ SRAM
Trước tiên, hãy cùng điểm qua những ưu điểm nổi bật giúp bộ nhớ SRAM trở thành lựa chọn không thể thiếu trong nhiều thiết bị điện tử hiện đại.
- Tốc độ truy cập cực nhanh: do không yêu cầu làm mới, độ trễ (latency) của SRAM thấp hơn rất nhiều so với DRAM.
- Không cần làm mới thường xuyên, giảm thiểu các công việc overhead liên quan đến việc làm mới bộ nhớ.
- Hiệu suất ổn định: khi hoạt động, SRAM có độ trễ thấp và tốc độ cao, rất phù hợp cho các ứng dụng cache CPU, bộ nhớ đệm, hay những ứng dụng yêu cầu thời gian thực.
- Tương đối tiết kiệm năng lượng khi không sử dụng thường xuyên (khi ở trạng thái idle), so với DRAM, mặc dù khi hoạt động, mức tiêu thụ năng lượng có thể cao hơn.
Nhược điểm của bộ nhớ SRAM
Dù có nhiều ưu điểm, bộ nhớ SRAM cũng mang theo một số hạn chế mà người sử dụng cần lưu ý khi quyết định lựa chọn sử dụng nó.
- Chi phí sản xuất cao hơn DRAM vì mỗi bit dữ liệu cần nhiều transistor hơn để lưu trữ.
- Mật độ nhớ thấp – mỗi tế bào chiếm diện tích lớn hơn, điều này khiến cho SRAM không thể có dung lượng lớn như DRAM trong cùng một diện tích chip (die).
- Tiêu thụ năng lượng khi hoạt động có thể khá cao, đặc biệt khi cần truy cập liên tục.
- Dữ liệu bị mất khi mất nguồn điện. Do vậy, SRAM không thích hợp cho việc lưu trữ dữ liệu lâu dài nếu không có nguồn điện phụ trợ.

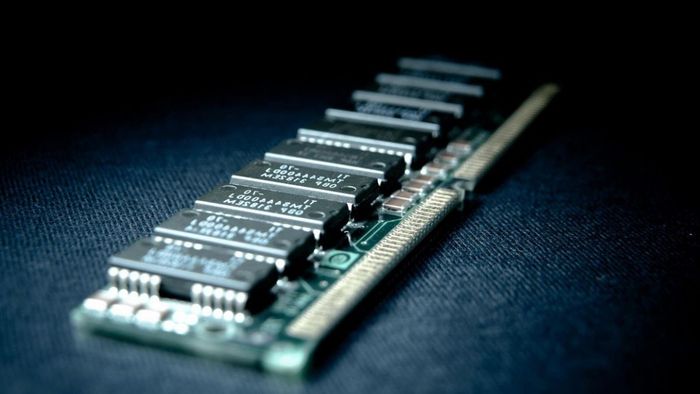

Những loại SRAM phổ biến
Dưới đây là bảng tổng hợp các loại SRAM thường gặp, cùng với đặc điểm và ưu nhược điểm ngắn gọn của từng loại:
|
Tên loại SRAM |
Đặc điểm chính |
Ưu điểm |
Nhược điểm |
|
Asynchronous SRAM |
Hoạt động độc lập với clock (không đồng bộ) |
Đơn giản, dễ thiết kế, độ trễ thấp cho mỗi truy cập riêng lẻ |
Phù hợp với các ứng dụng nhỏ; tốc độ cao đồng bộ không tốt bằng các loại khác |
|
Synchronous SRAM (Sync SRAM / Burst SRAM / Pipeline-Burst SRAM) |
Đồng bộ với clock hệ thống; hỗ trợ burst reads/writes |
Tối ưu cho hiệu suất cao, throughput lớn; thiết kế bus nhanh hơn |
Chi phí cao hơn; phức tạp hơn; dùng cho ứng dụng yêu cầu hiệu suất, latency thấp |
|
TTL SRAM |
Dùng công nghệ TTL (Transistor-Transistor Logic) – ít phổ biến hiện nay |
Ổn định, đồng thời vẫn tương thích với các hệ thống TTL cũ. |
Tiêu thụ điện năng lớn; khó sản xuất với quy mô cao |
|
Low-Power SRAM / CMOS SRAM |
Tối ưu hóa điện năng khi idle; sử dụng công nghệ CMOS |
Phù hợp với các thiết bị di động và chip nhúng trong điều kiện nguồn năng lượng hạn chế |
Tốc độ cao nhất có thể thấp hơn SRAM chuẩn; chi phí cao hơn nếu cần tốc độ cao |

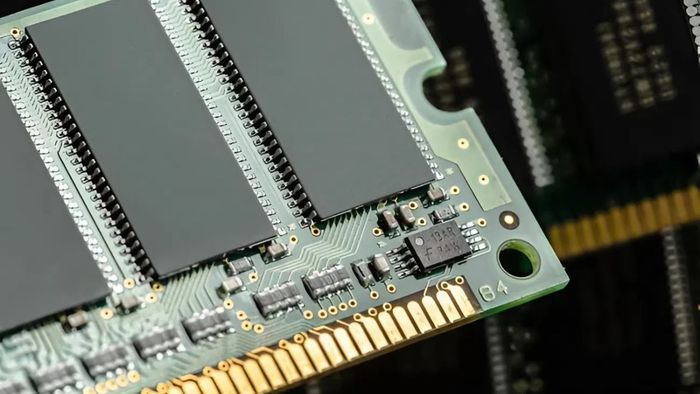

Ứng dụng của bộ nhớ SRAM trong công nghệ
Với tốc độ xử lý nhanh và độ ổn định vượt trội, SRAM đã được ứng dụng rộng rãi trong nhiều lĩnh vực công nghệ. Dưới đây là một số ứng dụng mà bộ nhớ SRAM thường được sử dụng:
- Cache CPU: Các bộ nhớ cache L1, L2, L3 trong CPU sử dụng SRAM để truy xuất dữ liệu với tốc độ nhanh chóng.
- Register file trong các vi xử lý.
- Tầng bộ nhớ nhúng (embedded memory) trong các chip ASIC, FPGA.
- Bộ nhớ đệm (buffer) trong các thiết bị mạng, thiết bị lưu trữ, và GPU.
- Thiết bị di động/IoT khi yêu cầu tốc độ cao và tiết kiệm năng lượng khi ở trạng thái idle.

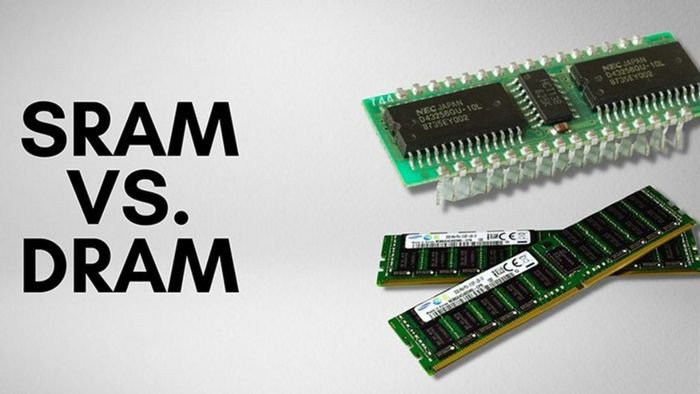

So sánh bộ nhớ SRAM và DRAM
Hai loại bộ nhớ này có nhiều sự khác biệt rõ rệt về cấu trúc, tốc độ, chi phí và ứng dụng. Chi tiết về sự khác nhau giữa DRAM và SRAM được tổng hợp trong bảng dưới đây:
|
Tiêu chí |
SRAM (Static RAM) |
DRAM (Dynamic RAM) |
|
Tính chất |
Tĩnh |
Động |
|
Cấu trúc cell |
Flip-flop tĩnh, thường 6 transistor/cell |
Mỗi cell có 1 transistor + 1 tụ điện |
|
Refresh dữ liệu |
Không cần refresh định kỳ, dữ liệu giữ được miễn là có nguồn |
Cần làm mới (refresh) nhiều lần/giây để giữ dữ liệu |
|
Độ trễ (latency) |
Thấp hơn, rất nhanh |
Cao hơn so với SRAM |
|
Mật độ nhớ / dung lượng |
Thấp, khó mở rộng dung lượng lớn |
Cao, dễ sản xuất chip dung lượng lớn |
|
Chi phí |
Đắt hơn |
Rẻ hơn |
|
Ứng dụng phổ biến |
Cache CPU, bộ nhớ nhúng, buffer tốc độ cao |
Bộ nhớ chính cho PC, laptop, server, smartphone |
Theo bảng so sánh từ Diffen.com trong bài viết “Difference between DRAM and SRAM”, có nhiều sự khác biệt rõ rệt giữa hai loại bộ nhớ này. SRAM là sự lựa chọn lý tưởng cho những ứng dụng đòi hỏi tốc độ cực nhanh và độ trễ thấp như cache CPU, bộ nhớ đệm trong GPU hoặc các hệ thống nhúng thời gian thực. Ngược lại, DRAM lại được ưu tiên làm bộ nhớ chính cho máy tính, điện thoại và các máy chủ nhờ dung lượng lớn và chi phí hợp lý.
Có thể thấy, SRAM mang lại lợi thế vượt trội về tốc độ và độ trễ thấp, nhưng do chi phí sản xuất cao, nó không phù hợp để thay thế bộ nhớ chính. Nếu bạn đã từng tự hỏi bộ nhớ SRAM là gì, giờ đây bạn đã có cái nhìn rõ ràng từ cấu trúc, nguyên lý hoạt động đến sự khác biệt với DRAM, từ đó có thể áp dụng phù hợp trong các tình huống cụ thể.
